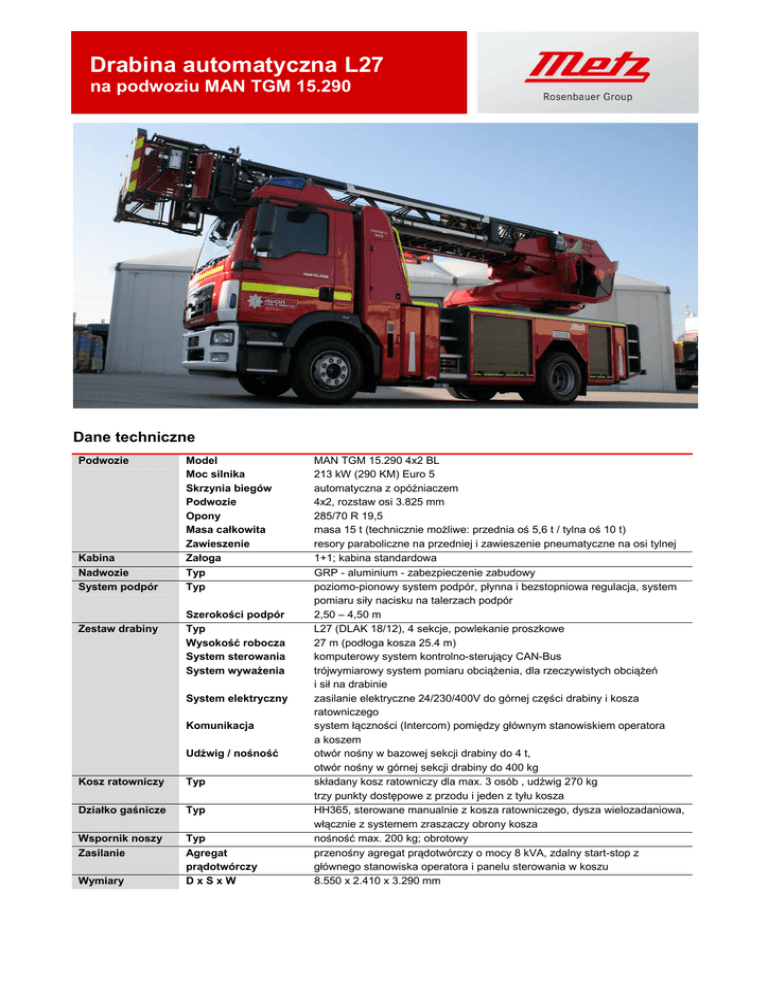

METZ L27 MAN TGM 15.290

Drabina automatyczna L27
na podwoziu MAN TGM 15.290
Dane techniczne
Podwozie
Kabina
Nadwozie
System podpór
Zestaw drabiny
Model
Moc silnika
Skrzynia biegów
Podwozie
Opony
Masa całkowita
Zawieszenie
Załoga
Typ
Typ
Szerokości podpór
Typ
Wysokość robocza
System sterowania
System wyważenia
System elektryczny
Komunikacja
Udźwig / nośność
Kosz ratowniczy
Typ
Działko gaśnicze
Typ
Wspornik noszy
Zasilanie
Typ
Agregat
prądotwórczy
DxSxW
Wymiary
MAN TGM 15.290 4x2 BL
213 kW (290 KM) Euro 5
automatyczna z opóźniaczem
4x2, rozstaw osi 3.825 mm
285/70 R 19,5
masa 15 t (technicznie możliwe: przednia oś 5,6 t / tylna oś 10 t)
resory paraboliczne na przedniej i zawieszenie pneumatyczne na osi tylnej
1+1; kabina standardowa
GRP - aluminium - zabezpieczenie zabudowy
poziomo-pionowy system podpór, płynna i bezstopniowa regulacja, system
pomiaru siły nacisku na talerzach podpór
2,50 – 4,50 m
L27 (DLAK 18/12), 4 sekcje, powlekanie proszkowe
27 m (podłoga kosza 25.4 m)
komputerowy system kontrolno-sterujący CAN-Bus
trójwymiarowy system pomiaru obciążenia, dla rzeczywistych obciążeń
i sił na drabinie
zasilanie elektryczne 24/230/400V do górnej części drabiny i kosza
ratowniczego
system łączności (Intercom) pomiędzy głównym stanowiskiem operatora
a koszem
otwór nośny w bazowej sekcji drabiny do 4 t,
otwór nośny w górnej sekcji drabiny do 400 kg
składany kosz ratowniczy dla max. 3 osób , udźwig 270 kg
trzy punkty dostępowe z przodu i jeden z tyłu kosza
HH365, sterowane manualnie z kosza ratowniczego, dysza wielozadaniowa,
włącznie z systemem zraszaczy obrony kosza
nośność max. 200 kg; obrotowy
przenośny agregat prądotwórczy o mocy 8 kVA, zdalny start-stop z
głównego stanowiska operatora i panelu sterowania w koszu
8.550 x 2.410 x 3.290 mm
Drabina automatyczna L27
na podwoziu MAN TGM 15.290
Wyposażenie dodatkowe, opcjonalne
Oświetlenie alarmowe na dachu kabiny
w technologii LED
Naprzemiennie migające światła przednie /
drogowe
Przenośny agregat prądotwórczy zamocowany na
platformie podstawy obrotowej, podłączony do
systemu CAN-bus
Wyświetlacze na panelach sterowania podporami
Dwa światła robocze na przedzie kosza
Dwie 1000 W najaśnice po obu stronach kosza
Oświetlenie LED talerzy podpór
Reflektory na bazowej sekcji drabiny
Elektro-hydrauliczna pompa awaryjna 230V dla
wszystkich ruchów drabiny, zasilana przez agregat
prądotwórczy
Aluminiowy suchy pion wodny w górnej sekcji
Anemometr (pomiar siły wiatru) w koszu – wyniki
wyświetlane na obu panelach sterowania
Wspornik noszy Kombi odpowiedni również dla
noszy kubełkowych
Wentylator oddymiający Rosenbauer, typ E16
ARF (Automatic Return -Function) - funkcja
automatycznego powrotu
TMS (Target Memory System) - system pamięci
celu
VRS (Vertical Rescue-System) - pionowy system
ratowniczy
Dodatkowe systemy na życzenie Klienta
Kontakt
METZ Aerials GmbH & Co. KG
Carl-Metz-Strasse 9
76185 Karlsruhe, Niemcy
Tel.: + 49 (0)721 5965-0
Fax: + 49 (0)721 5965-238
www.metz-aerials.com
Tekst i ilustracje nie są wiążące.
Zdjęcia i rysunki mogą ukazywać
opcjonalne wyposażenie, dostępne
wyłącznie za dodatkową opłatą.
Rosenbauer rezerwuje sobie prawo do
zmian w powyższej specyfikacji i
wymiarów bez wcześniejszego
powiadomienia.
