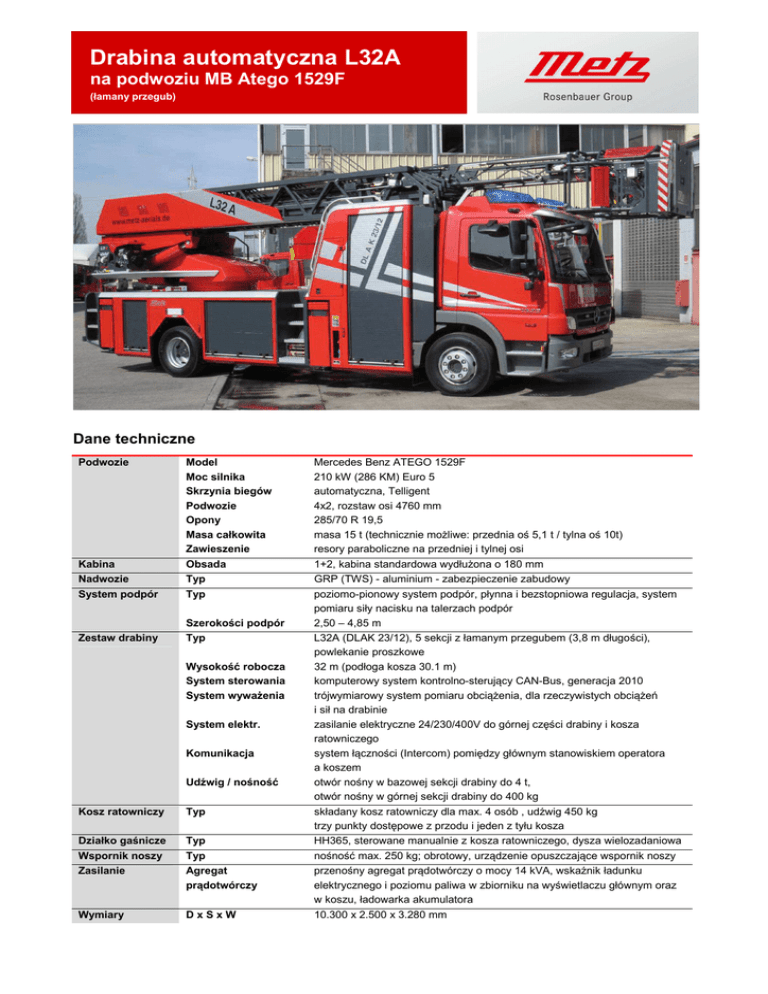

Drabina automatyczna L32A
na podwoziu MB Atego 1529F
(łamany przegub)
Dane techniczne
Podwozie
Kabina
Nadwozie
System podpór
Model
Moc silnika
Skrzynia biegów
Podwozie
Opony
Masa całkowita
Zawieszenie
Obsada
Typ
Typ
Zestaw drabiny
Szerokości podpór
Typ
Wysokość robocza
System sterowania
System wyważenia
System elektr.
Komunikacja
Udźwig / nośność
Kosz ratowniczy
Typ
Działko gaśnicze
Wspornik noszy
Zasilanie
Typ
Typ
Agregat
prądotwórczy
Wymiary
DxSxW
Mercedes Benz ATEGO 1529F
210 kW (286 KM) Euro 5
automatyczna, Telligent
4x2, rozstaw osi 4760 mm
285/70 R 19,5
masa 15 t (technicznie możliwe: przednia oś 5,1 t / tylna oś 10t)
resory paraboliczne na przedniej i tylnej osi
1+2, kabina standardowa wydłużona o 180 mm
GRP (TWS) - aluminium - zabezpieczenie zabudowy
poziomo-pionowy system podpór, płynna i bezstopniowa regulacja, system
pomiaru siły nacisku na talerzach podpór
2,50 – 4,85 m
L32A (DLAK 23/12), 5 sekcji z łamanym przegubem (3,8 m długości),
powlekanie proszkowe
32 m (podłoga kosza 30.1 m)
komputerowy system kontrolno-sterujący CAN-Bus, generacja 2010
trójwymiarowy system pomiaru obciążenia, dla rzeczywistych obciążeń
i sił na drabinie
zasilanie elektryczne 24/230/400V do górnej części drabiny i kosza
ratowniczego
system łączności (Intercom) pomiędzy głównym stanowiskiem operatora
a koszem
otwór nośny w bazowej sekcji drabiny do 4 t,
otwór nośny w górnej sekcji drabiny do 400 kg
składany kosz ratowniczy dla max. 4 osób , udźwig 450 kg
trzy punkty dostępowe z przodu i jeden z tyłu kosza
HH365, sterowane manualnie z kosza ratowniczego, dysza wielozadaniowa
nośność max. 250 kg; obrotowy, urządzenie opuszczające wspornik noszy
przenośny agregat prądotwórczy o mocy 14 kVA, wskaźnik ładunku
elektrycznego i poziomu paliwa w zbiorniku na wyświetlaczu głównym oraz
w koszu, ładowarka akumulatora
10.300 x 2.500 x 3.280 mm
Drabina automatyczna L32A
na podwoziu MB Atego 1529F
(łamany przegub)
Wyposażenie dodatkowe, opcjonalne
Nadwozie wykonane z TWS (GRP) i aluminium
Wentylator oddymiający Rosenbauer Fanergy
E16R, włącznie ze stelażem montażowym na koszu
Przednie oświetlenie alarmowe na dachu kabiny
oraz na podstawie obrotowej w technologii LED
Przenośny agregat prądotwórczy Rosenbauer, typ
RS14 podłączony do systemu CAN-Bus
Kamera cofania – wyświetlacz w kabinie
Kamera na przedzie kosza, wyświetlacz
na głównym stanowisku operatora
Kamera obserwacji kosza, wyświetlacz
na głównym stanowisku operatora
Wyświetlacze na obu panelach sterowania
podporami
Oświetlenie LED dla: talerzy podpór hydraulicznych,
wnętrza kosza, bazowej sekcji drabiny
Oświetlenie robocze LED, 2 lampy na przedzie
kosza oraz 2 pod koszem
Zewnętrzne oświetlenie LED po lewej i prawej
stronie kosza
Oświetlenie pola pracy w LED zgodnie z EN 1846T2
Oświetlenie kierowania ruchem (LED, żółte) w tylnej
części podstawy obrotowej
Wspornik noszy Kombi odpowiedni również dla
noszy kubełkowych
ARF (Automatic Return -Function) - funkcja
automatycznego powrotu
TMS (Target Memory System) - system pamięci
celu
VRS (Vertical Rescue-System) - pionowy system
ratowniczy
Kontakt
METZ Aerials GmbH & Co. KG
Carl-Metz-Strasse 9
76185 Karlsruhe, Niemcy
Tel.: + 49 (0)721 5965-0
Fax: + 49 (0)721 5965-238
www.metz-aerials.com
Tekst i ilustracje nie są wiążące.
Zdjęcia i rysunki mogą ukazywać
opcjonalne wyposażenie, dostępne
wyłącznie za dodatkową opłatą.
Rosenbauer rezerwuje sobie prawo do
zmian w powyższej specyfikacji i
wymiarów bez wcześniejszego
powiadomienia.
