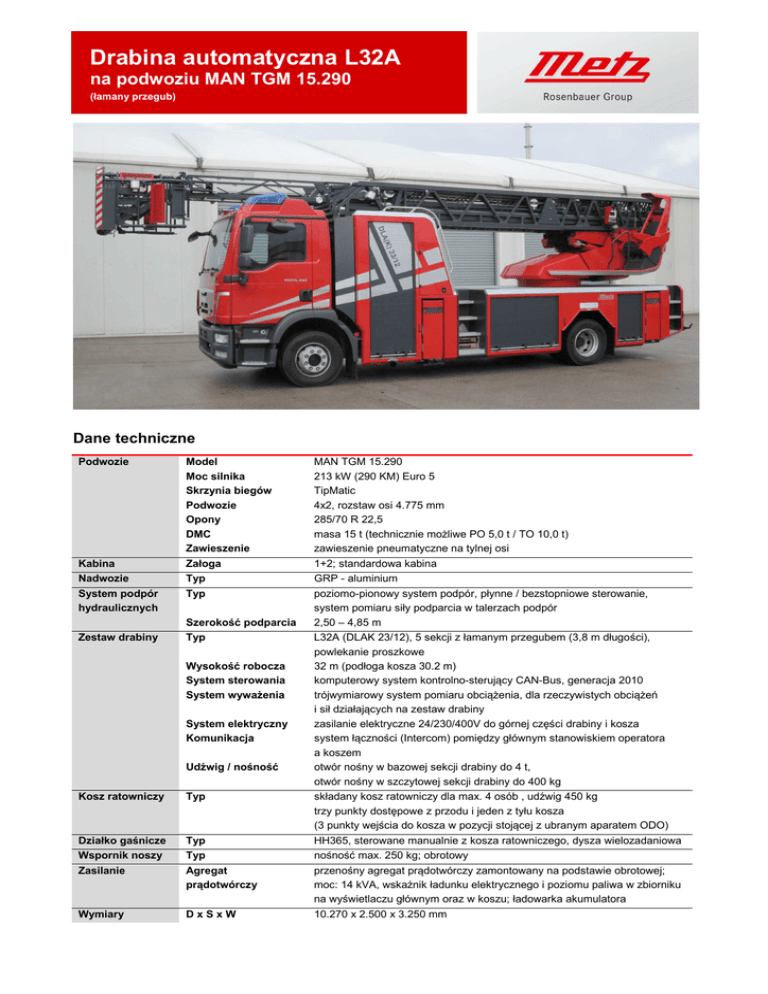

METZ L32A - MAN TGM 15.290

Drabina automatyczna L32A
na podwoziu MAN TGM 15.290
(łamany przegub)
Dane techniczne
Podwozie
Kabina
Nadwozie
System podpór
hydraulicznych
Zestaw drabiny
Model
Moc silnika
Skrzynia biegów
Podwozie
Opony
DMC
Zawieszenie
Załoga
Typ
Typ
Szerokość podparcia
Typ
Wysokość robocza
System sterowania
System wyważenia
System elektryczny
Komunikacja
Udźwig / nośność
Kosz ratowniczy
Typ
Działko gaśnicze
Wspornik noszy
Zasilanie
Typ
Typ
Agregat
prądotwórczy
Wymiary
DxSxW
MAN TGM 15.290
213 kW (290 KM) Euro 5
TipMatic
4x2, rozstaw osi 4.775 mm
285/70 R 22,5
masa 15 t (technicznie możliwe PO 5,0 t / TO 10,0 t)
zawieszenie pneumatyczne na tylnej osi
1+2; standardowa kabina
GRP - aluminium
poziomo-pionowy system podpór, płynne / bezstopniowe sterowanie,
system pomiaru siły podparcia w talerzach podpór
2,50 – 4,85 m
L32A (DLAK 23/12), 5 sekcji z łamanym przegubem (3,8 m długości),
powlekanie proszkowe
32 m (podłoga kosza 30.2 m)
komputerowy system kontrolno-sterujący CAN-Bus, generacja 2010
trójwymiarowy system pomiaru obciążenia, dla rzeczywistych obciążeń
i sił działających na zestaw drabiny
zasilanie elektryczne 24/230/400V do górnej części drabiny i kosza
system łączności (Intercom) pomiędzy głównym stanowiskiem operatora
a koszem
otwór nośny w bazowej sekcji drabiny do 4 t,
otwór nośny w szczytowej sekcji drabiny do 400 kg
składany kosz ratowniczy dla max. 4 osób , udźwig 450 kg
trzy punkty dostępowe z przodu i jeden z tyłu kosza
(3 punkty wejścia do kosza w pozycji stojącej z ubranym aparatem ODO)
HH365, sterowane manualnie z kosza ratowniczego, dysza wielozadaniowa
nośność max. 250 kg; obrotowy
przenośny agregat prądotwórczy zamontowany na podstawie obrotowej;
moc: 14 kVA, wskaźnik ładunku elektrycznego i poziomu paliwa w zbiorniku
na wyświetlaczu głównym oraz w koszu; ładowarka akumulatora
10.270 x 2.500 x 3.250 mm
Drabina automatyczna L32A
na podwoziu MAN TGM 15.290
(łamany przegub)
Wyposażenie dodatkowe, opcjonalne
Nadwozie wykonane z GRP i aluminium
Stelaż do mocowania wentylatora oddymiającego
Rosenbauer, model Fanergy E16R na koszu
Przednie oświetlenie alarmowe w LED
Oświetlenie przednie / boczne / tylne LED
Przenośny agregat prądotwórczy Rosenbauer, typ
RS14 podłączony do systemu CAN-Bus
Kamera cofania – wyświetlacz w kabinie
Kamera na przedzie kosza – wyświetlacz na
głównym stanowisku operatora
Kamera obserwacji kosza - wyświetlacz na głównym
stanowisku operatora
Wyświetlacze na obu panelach sterowania
podporami
Trzy (3) światła stop na podstawie obrotowej w
technologii LED
Oświetlenie LED talerzy podpór hydraulicznych
Oświetlenie wnętrza kosza w LED
Oświetlenie robocze LED na przedzie i pod koszem
Najaśnice LED po obu stronach kosza
Najaśnice LED w bazowej sekcji drabiny
Oświetlenie pola pracy w LED
Wspornik noszy kombi odpowiedni także dla noszy
kubełkowych
ARF (Automatic Return -Function) - funkcja
automatycznego powrotu
TMS (Target Memory System) - system pamięci celu
VRS (Vertical Rescue-System) - pionowy system
ratowniczy
Kontakt
METZ Aerials GmbH & Co. KG
Carl-Metz-Strasse 9
76185 Karlsruhe, Niemcy
Tel.: + 49 (0)721 5965-0
Fax: + 49 (0)721 5965-238
www.metz-aerials.com
Tekst i ilustracje nie są wiążące.
Zdjęcia i rysunki mogą ukazywać
opcjonalne wyposażenie, dostępne
wyłącznie za dodatkową opłatą.
Rosenbauer rezerwuje sobie prawo
do zmian w powyższej specyfikacji
i wymiarów bez wcześniejszego
powiadomienia.
