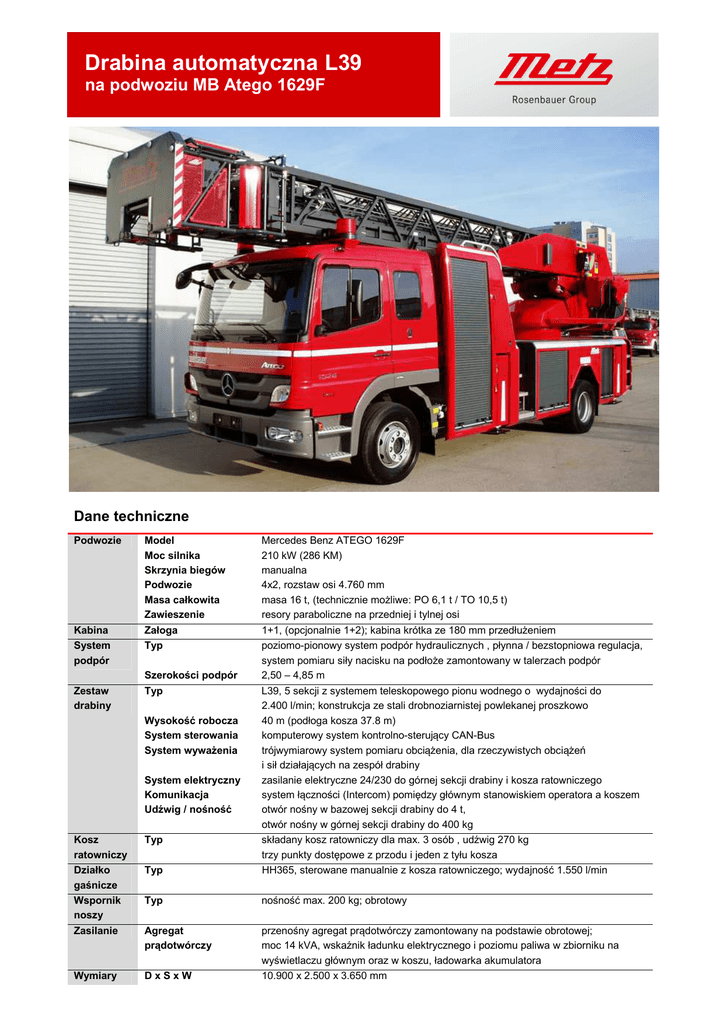

METZ L39 MB Atego 1629F

Drabina automatyczna L39
na podwoziu MB Atego 1629F
Dane techniczne
Podwozie
Kabina
System
podpór
Zestaw
drabiny
Model
Moc silnika
Skrzynia biegów
Podwozie
Masa całkowita
Zawieszenie
Załoga
Typ
Typ
Mercedes Benz ATEGO 1629F
210 kW (286 KM)
manualna
4x2, rozstaw osi 4.760 mm
masa 16 t, (technicznie możliwe: PO 6,1 t / TO 10,5 t)
resory paraboliczne na przedniej i tylnej osi
1+1, (opcjonalnie 1+2); kabina krótka ze 180 mm przedłużeniem
poziomo-pionowy system podpór hydraulicznych , płynna / bezstopniowa regulacja,
system pomiaru siły nacisku na podłoże zamontowany w talerzach podpór
2,50 – 4,85 m
L39, 5 sekcji z systemem teleskopowego pionu wodnego o wydajności do
2.400 l/min; konstrukcja ze stali drobnoziarnistej powlekanej proszkowo
40 m (podłoga kosza 37.8 m)
komputerowy system kontrolno-sterujący CAN-Bus
trójwymiarowy system pomiaru obciążenia, dla rzeczywistych obciążeń
i sił działających na zespół drabiny
zasilanie elektryczne 24/230 do górnej sekcji drabiny i kosza ratowniczego
system łączności (Intercom) pomiędzy głównym stanowiskiem operatora a koszem
otwór nośny w bazowej sekcji drabiny do 4 t,
otwór nośny w górnej sekcji drabiny do 400 kg
składany kosz ratowniczy dla max. 3 osób , udźwig 270 kg
trzy punkty dostępowe z przodu i jeden z tyłu kosza
HH365, sterowane manualnie z kosza ratowniczego; wydajność 1.550 l/min
Typ
nośność max. 200 kg; obrotowy
Agregat
prądotwórczy
przenośny agregat prądotwórczy zamontowany na podstawie obrotowej;
moc 14 kVA, wskaźnik ładunku elektrycznego i poziomu paliwa w zbiorniku na
wyświetlaczu głównym oraz w koszu, ładowarka akumulatora
10.900 x 2.500 x 3.650 mm
Szerokości podpór
Typ
Wysokość robocza
System sterowania
System wyważenia
System elektryczny
Komunikacja
Udźwig / nośność
Kosz
ratowniczy
Działko
gaśnicze
Wspornik
noszy
Zasilanie
Wymiary
Typ
DxSxW
Drabina automatyczna L39
na podwoziu MB Atego 1629F
Wyposażenie dodatkowe, opcjonalne
Działko gaśnicze, sterowanie manualnie lub zdalnie
Aluminiowy suchy pion wodny w górnej sekcji
drabiny
System teleskopowego suchego pionu
Zasilanie 230/400V doprowadzone do kosza
Wspornik noszy o dopuszczalnym obciążeniu do
200 kg, montowany na koszu
Przenośny agregat prądotwórczy z silnikiem
spalinowym
Elektro-hydrauliczne sterowanie awaryjne
Najaśnice 230V / 1000W lub 500W w koszu
ratowniczym
Reflektory halogenowe 24V/70W zamontowane w
górnej części bazowej sekcji drabiny
Najaśnice 24V/21W na przedzie kosza
Service4fire (automatyczny system zdalnej diagnozy
pojazdu)
Kolorowe wyświetlacze w kabinie, koszu
ratowniczym, na głównym stanowisku operatora
oraz obu panelach sterowania podporami
Tylna oś skrętna
ARF (Automatic Return -Function) - funkcja
automatycznego powrotu
TMS (Target Memory System) - system pamięci
celu
VRS (Vertical Rescue-System) - pionowy system
ratowniczy
Dodatkowe opcje na życzenie Klienta
Lewy i prawy punkt dostępowy w przedniej części
kosza, z podnoszonymi poręczami umożliwiającymi
wejście w pozycji wyprostowanej / stojącej
Centralny punkt
dostępowy
z opuszczaną drabinką
Tylny punkt dostępowy
(od strony zespołu drabiny)
