norm_4.3_ark.2 - Droga ekspresowa S6 na odcinku Lębork

Oś

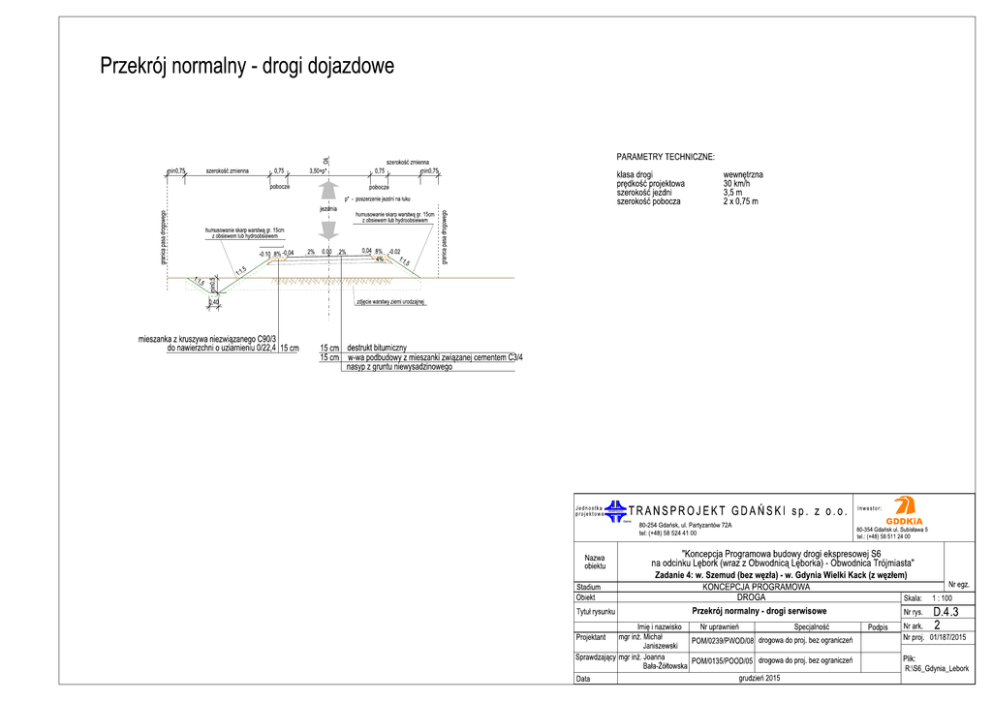

Przekrój normalny - drogi dojazdowe
szerokość zmienna
min0,75
0,75
PARAMETRY TECHNICZNE:
szerokość zmienna
0,75
3,50+p*
pobocze
min0,75
gr
ani
ca pasa dr
ogowego
humusowanie skarp warstwą gr. 15cm
z obsiewem lub hydroobsiewem
humusowanie skarp warstwą gr. 15cm
z obsiewem lub hydroobsiewem
-0.10 8% -0.04
2%
0.00
2%
0,04 8%
1:
1,
5
mi
n0,
5
4%
-0.02
1:
1,
5
gr
ani
ca pasa dr
ogowego
p* - poszerzenie jezdni na łuku
jezdnia
wewnętrzna
30 km/h
3,5 m
2 x 0,75 m
klasa drogi
prędkość projektowa
szerokość jezdni
szerokość pobocza
pobocze
5
1,
1:
zdjęcie warstwy ziemi urodzajnej
0,40
mieszanka z kruszywa niezwiązanego C90/3
do nawierzchni o uziarnieniu 0/22,4 15 cm
15 cm
15 cm
destrukt bitumiczny
w-wa podbudowy z mieszanki związanej cementem C3/4
nasyp z gruntu niewysadzinowego
Jednostka
projektowa
TRANSPROJEKT
TRANSPROJEKT GDAŃSKI sp. z o.o.
Gdański
GDDKiA
80-254 Gdańsk, ul. Partyzantów 72A
80-354 Gdańsk ul. Subisława 5
tel: (+48) 58 524 41 00
Nazwa
obiektu
Inwestor:
tel.: (+48) 58 511 24 00
"Koncepcja Programowa budowy drogi ekspresowej S6
na odcinku Lębork (wraz z Obwodnicą Lęborka) - Obwodnica Trójmiasta"
Zadanie 4: w. Szemud (bez węzła) - w. Gdynia Wielki Kack (z węzłem)
DROGA
Obiekt
Tytuł rysunku
mgr inż. Michał
Janiszewski
Sprawdzającymgr inż. Joanna
Bała-Żółtowska
Data
Skala: 1 : 100
Przekrój normalny -drogi serwisowe
Imię i nazwisko
Projektant
Nr egz.
KONCEPCJA PROGRAMOWA
Stadium
Nr uprawnień
Specjalność
Nr rys.
Podpis
Nr ark.
D.4
.3
2
POM/0239/PWOD/08 drogowa do proj. bez ograniczeń
