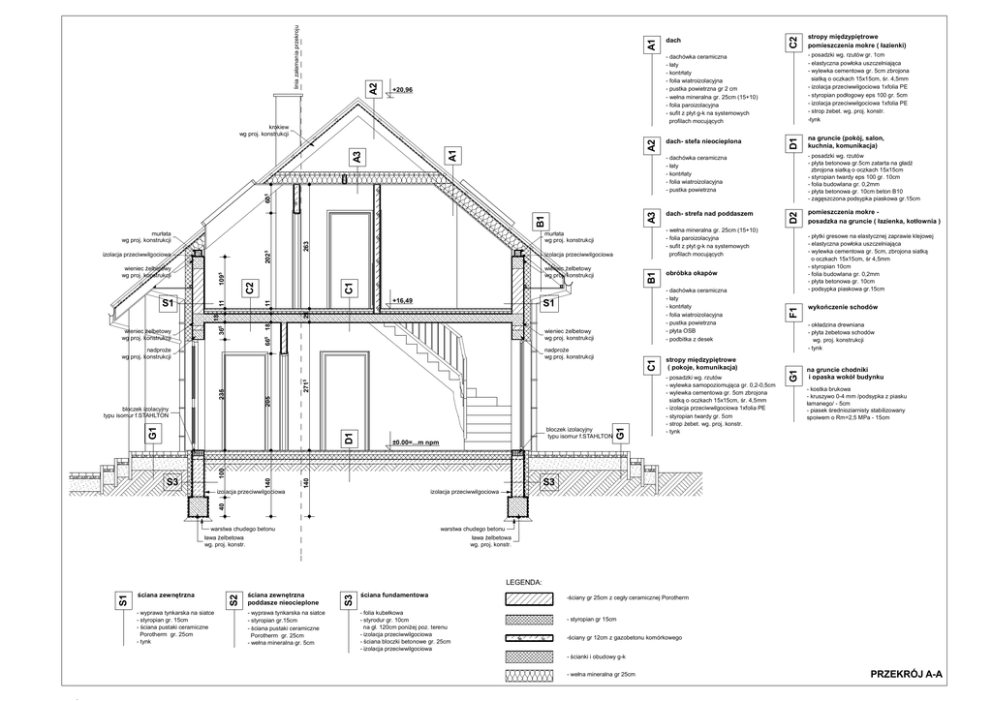

Przekrój A-A

A2
C2
A1
linia załamania przekroju
+20,96
dach
- dachówka ceramiczna
- łaty
- kontrłaty
- folia wiatroizolacyjna
- pustka powietrzna gr 2 cm
- wełna mineralna gr. 25cm (15+10)
- folia paroizolacyjna
- sufit z płyt g-k na systemowych
profilach mocujących
- posadzki wg. rzutów gr. 1cm
- elastyczna powłoka uszczelniająca
- wylewka cementowa gr. 5cm zbrojona
siatką o oczkach 15x15cm, śr. 4,5mm
- izolacja przeciwwilgociowa 1xfolia PE
- styropian podłogowy eps 100 gr. 5cm
- izolacja przeciwwilgociowa 1xfolia PE
- strop żebet. wg. proj. konstr.
-tynk
dach- stefa nieocieplona
na gruncie (pokój, salon,
kuchnia, komunikacja)
D1
- dachówka ceramiczna
- łaty
- kontrłaty
- folia wiatroizolacyjna
- pustka powietrzna
- posadzki wg. rzutów
- płyta betonowa gr.5cm zatarta na gładź
zbrojona siatką o oczkach 15x15cm
- styropian twardy eps 100 gr. 10cm
- folia budowlana gr. 0,2mm
- płyta betonowa gr. 10cm beton B10
- zagęszczona podsypka piaskowa gr.15cm
dach- strefa nad poddaszem
pomieszczenia mokre posadzka na gruncie ( łazienka, kotłownia )
wieniec żelbetowy
wg proj. konstrukcji
obróbka okapów
B1
C1
- dachówka ceramiczna
- łaty
- kontrłaty
- folia wiatroizolacyjna
- pustka powietrzna
- płyta OSB
- podbitka z desek
29
wieniec żelbetowy
wg proj. konstrukcji
D1
±0.00=...m npm
140
140
100
bloczek izolacyjny
typu isomur f.STAHLTON
G1
205
235
G1
bloczek izolacyjny
typu isomur f.STAHLTON
S3
C1
nadproże
wg proj. konstrukcji
271 5
nadproże
wg proj. konstrukcji
stropy międzypiętrowe
( pokoje, komunikacja)
- posadzki wg. rzutów
- wylewka samopoziomująca gr. 0,2-0,5cm
- wylewka cementowa gr. 5cm zbrojona
siatką o oczkach 15x15cm, śr. 4,5mm
- izolacja przeciwwilgociowa 1xfolia PE
- styropian twardy gr. 5cm
- strop żebet. wg. proj. konstr.
- tynk
D2
- płytki gresowe na elastycznej zaprawie klejowej
- elastyczna powłoka uszczelniająca
- wylewka cementowa gr. 5cm, zbrojona siatką
o oczkach 15x15cm, śr 4,5mm
- styropian 10cm
- folia budowlana gr. 0,2mm
- płyta betonowa gr. 10cm
- podsypka piaskowa gr.15cm
F1
izolacja przeciwwilgociowa
S1
665 18
18
365
wieniec żelbetowy
wg proj. konstrukcji
+16,49
11
11
S1
C2
1095
wieniec żelbetowy
wg proj. konstrukcji
263
202 5
izolacja przeciwwilgociowa
- wełna mineralna gr. 25cm (15+10)
- folia paroizolacyjna
- sufit z płyt g-k na systemowych
profilach mocujących
murłata
wg proj. konstrukcji
wykończenie schodów
- okładzina drewniana
- płyta żebetowa schodów
wg. proj. konstrukcji
- tynk
G1
B1
A3
60 5
A3
A1
A2
krokiew
wg proj. konstrukcji
murłata
wg proj. konstrukcji
stropy międzypiętrowe
pomieszczenia mokre ( łazienki)
na gruncie chodniki
i opaska wokół budynku
- kostka brukowa
- kruszywo 0-4 mm /podsypka z piasku
łamanego/ - 5cm
- piasek średnioziarnisty stabilizowany
spoiwem o Rm=2,5 MPa - 15cm
S3
izolacja przeciwwilgociowa
40
izolacja przeciwwilgociowa
warstwa chudego betonu
warstwa chudego betonu
ława żelbetowa
wg. proj. konstr.
ława żelbetowa
wg. proj. konstr.
- wyprawa tynkarska na siatce
- styropian gr. 15cm
- ściana pustaki ceramiczne
Porotherm gr. 25cm
- tynk
ściana zewnętrzna
poddasze nieocieplone
- wyprawa tynkarska na siatce
- styropian gr.15cm
- ściana pustaki ceramiczne
Porotherm gr. 25cm
- wełna mineralna gr. 5cm
S3
ściana zewnętrzna
S2
S1
LEGENDA:
ściana fundamentowa
- folia kubełkowa
- styrodur gr. 10cm
na gł. 120cm poniżej poz. terenu
- izolacja przeciwwilgociowa
- ściana bloczki betonowe gr. 25cm
- izolacja przeciwwilgociowa
-ściany gr 25cm z cegły ceramicznej Porotherm
- styropian gr 15cm
-ściany gr 12cm z gazobetonu komórkowego
- ścianki i obudowy g-k
- wełna mineralna gr 25cm
PRZEKRÓJ A-A
