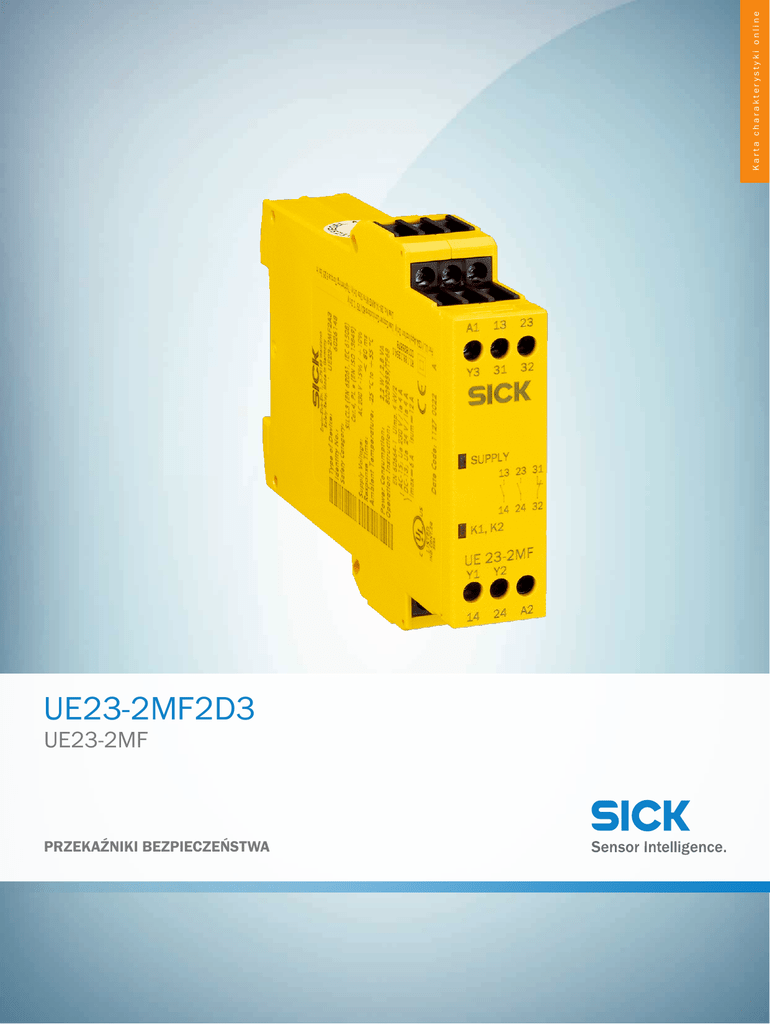

Karta charakterystyki online
UE23-2MF2D3
UE23-2MF
PRZEKAŹNIKI BEZPIECZEŃSTWA
UE23-2MF2D3 | UE23-2MF
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
UE23-2MF2D3
więcej wersji urządzeń i akcesoriów
6026146
www.sick.com/UE23-2MF
Rysunek może się różnić
Szczegółowe dane techniczne
Charakterystyka bezpieczeństwa technicznego
Poziom nienaruszalności bezpieczeństwa
SILCL2 (EN 62061)
Kategoria
Kategoria 3 (EN ISO 13849)
Poziom zapewnienia bezpieczeństwa
PL d (EN ISO 13849)
Wartość B10d
5,45 x 104 przełączeń (AC-15, 230 V, I = 3 A)
1,26 x 106 przełączeń (AC-15, 230 V, I = 1.5 A)
5,9 x 106 przełączeń (AC-15, 230 V, I = 0.75 A)
4,35 x 105 przełączeń (DC-13, 24 V, I = 2.5 A)
1 x 107 przełączeń (DC-13, 24 V, I = 0.63 A)
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)
3,0 x 10-6 (EN ISO 13849)
TM (okres użytkowania)
20 lat(a) (EN ISO 13849)
Kategoria zatrzymania
0 (EN 60204-1)
Interfejsy
Typ przyłącza
Stałe zaciski śrubowe
Przekrój poprzeczny przewodu
Jednoprzewodowy (2x, taki sam przekrój) 0,14 mm² ... 0,75 mm²
Z cienkim przewodem z izolacją żył (2x, taki sam 0,2 mm² ... 0,5 mm²
przekrój)
Z cienkim przewodem z końcówką żyły (1x) 0,25 mm² ... 2,5 mm²
Dane elektryczne
Parametry eksploatacyjne
Klasa ochrony
II, bezpieczne rozdzielenie (EN 50178)
Napięcie zasilające Uv
A1, A2
24 V DC (19,2 V DC ... 30 V DC)
1)
2
Przy pracy DC, w ramach granic UE.
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
Karta charakterystyki online | 2016-07-21 15:24:09
Informacje mogą ulec zmianie bez powiadomienia
Tętnienia resztkowe
(≤ 2,4 Vss) 1)
Pobór mocy
(≤ 1 W)
Kategoria przepięciowa
III
Znamionowe napięcie izolacji Ui
300 V AC
Napięcie znamionowe udarowe wytrzymywa- 6 kV
ne Uimp
Napięcie probiercze
1)
3,5 kV (50 Hz) (EN 60439-1)
Przy pracy DC, w ramach granic UE.
Napięcie sterujące: Y1-Y2-Y3
Napięcie sterujące
UV - 2 V DC ... UV
Prąd sterujący
≤ 20 mA
Prąd zwarcia
≤ 250 mA
Zabezpieczenie przeciwzwarciowe
Rezystor PTC
Czas resetu
Ręczny ≤ 70 ms
Automatyczny ≤ 600 ms
Wyjściowe ścieżki prądowe: 13/14, 23/24, 31/32
Czas opóźnienia bezpiecznego unieruchomienia
(≤ 80 ms) 1)
Liczba ścieżek prądu zwalniającego (styk
zwierny)
2, istotne dla bezpieczeństwa
Liczba komunikacyjnych ścieżek prądowych 1, nieistotny dla bezpieczeństwa
(rozwierny)
Rodzaj styku
O działaniu wymuszonym
Materiał styków
Stop srebra, napylany złotem
Napięcie przełączające
Ścieżka prądowa zezwolenia 10 V ... 230 V AC / 10 V ... 300 V DC
Komunikacyjna ścieżka prądowa 10 V AC, 10 V DC ... 230 V AC, 300 V DC
Prąd przełączania
Ścieżka prądowa zezwolenia 10 mA ... 6 A
Komunikacyjna ścieżka prądowa 10 mA ... 6 A
Prąd sumaryczny ≤ 12 A
Kategoria użytkowa
AC-15/DC-13 (EN 60947-5-1)
Znamionowy prąd roboczy / napięcie robocze
4 A (230 V AC) 360 przełączeń/h
3 A (230 V AC) 3600 przełączeń/h
4 A (24 V DC) 360 przełączeń/h
2,5 A (24 V DC) 3600 przełączeń/h
Częstotliwość przełączania
≤ 3600/godz.
Żywotność mechaniczna (styki przekaźnika) 1 x 107 przełączeń
Żywotność elektryczna (styki przekaźnika)
1)
2 x 106 przełączeń
K1/K2.
Dane mechaniczne
Wymiary (szer. x wys. x głęb.)
2016-07-21 15:24:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
22,5 mm x 123 mm x 93,5 mm
3
A
B
C
D
E
F
Masa
0,27 kg
Dane dotyczące otoczenia
Stopień ochrony
Zaciski IP 20 (EN 60529)
Obudowa IP 40 (EN 60529)
Emisja zakłóceń
EN 60947-5-1
Odporność na zakłócenia
EN 61326-3-1
Odporność na drgania
10 Hz ... 55 Hz (EN 60068-2-6)
Amplituda 0,35 mm
Odporność na wstrząsy
30 g, 11 ms (EN 60068-2-27)
Rysunek wymiarowy (Wymiary w mm)
93.5
(3.68)
71.5
61.2
(2.41)
96
22.5
(0.89)
(3.78)
123
(4.84)
H
I
J
K
L
M
N
O
P
Q
R
S
T
(2.81)
75.5
(2.97)
55.5
(2.19)
76.5
(3.01)
4
Karta charakterystyki online | 2016-07-21 15:24:09
Informacje mogą ulec zmianie bez powiadomienia
Schemat elektryczny
A1
A2
Y1
Y2
Y3
Reset
Control-logic
13
23
31
14
24
32
K1
K2
2016-07-21 15:24:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
5
