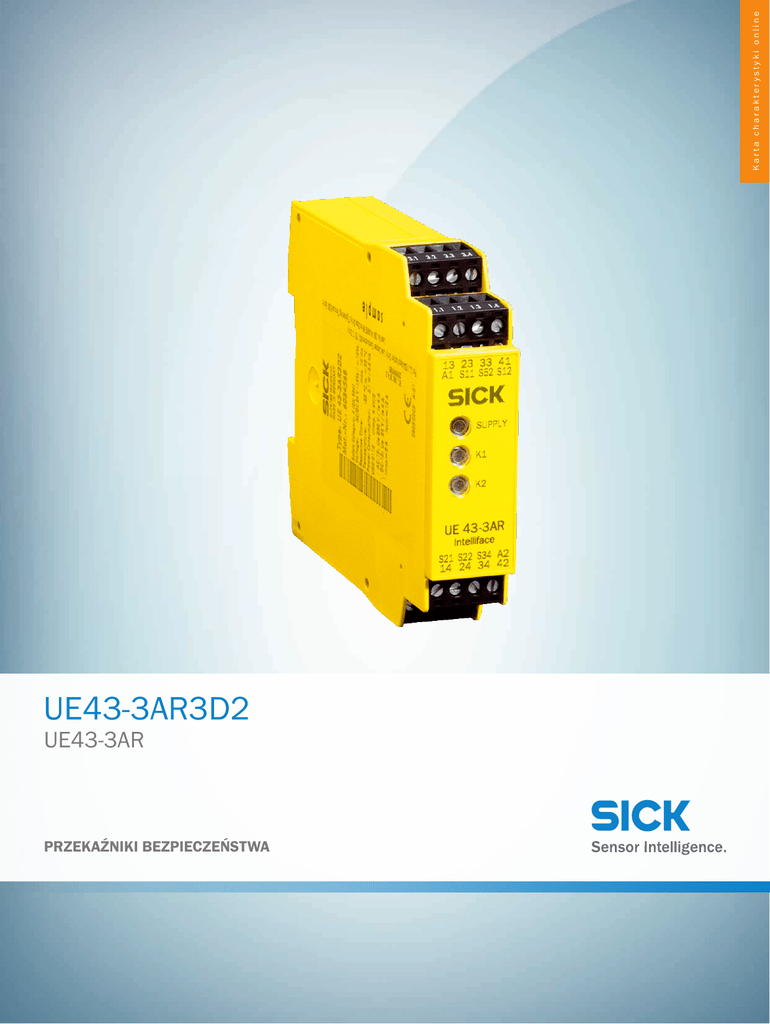

Karta charakterystyki online
UE43-3AR3D2
UE43-3AR
PRZEKAŹNIKI BEZPIECZEŃSTWA
UE43-3AR3D2 | UE43-3AR
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
UE43-3AR3D2
więcej wersji urządzeń i akcesoriów
6034568
www.sick.com/UE43-3AR
Rysunek może się różnić
Szczegółowe dane techniczne
H
I
J
K
L
M
N
O
P
Q
R
S
T
Charakterystyka bezpieczeństwa technicznego
Poziom nienaruszalności bezpieczeństwa
SIL3 (IEC 61508)
SILCL3 (EN 62061)
Kategoria
Kategoria 4 (EN ISO 13849)
Poziom zapewnienia bezpieczeństwa
PL e (EN ISO 13849)
Wartość B10d
3 x 105 przełączeń (AC-15, 230 V, I = 5 A)
2 x 106 przełączeń (DC-15, 230 V, I = 2 A)
7 x 106 przełączeń (DC-13, 24 V, I = 1 A)
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)
1,30 x 10-8 (EN ISO 13849)
TM (okres użytkowania)
20 lat(a) (EN ISO 13849)
Kategoria zatrzymania
0 (EN 60204-1)
Interfejsy
Typ przyłącza
Wtykowe zaciski śrubowe
Przekrój poprzeczny przewodu
Jednoprzewodowy (2x, taki sam przekrój) 0,14 mm² ... 0,75 mm²
Z cienkim przewodem z izolacją żył (2x, taki sam 0,25 mm² ... 0,5 mm²
przekrój)
Z cienkim przewodem z końcówką żyły (1x) 0,25 mm² ... 2,5 mm²
Jednoprzewodowy (2x, taki sam przekrój), jednoprzewodowy (1x), z cienkim przewodem z izolacją żył (2x, taki sam przekrój), z cienkim przewodem z końcówką żyły (1x)
0,14 mm² ... 0,75 mm²
0,14 mm² ... 2,5 mm²
0,25 mm² ... 0,5 mm²
0,25 mm² ... 2,5 mm²
Dane elektryczne
Parametry eksploatacyjne
Zasilanie elektryczne
A1, A2
Ścieżka wyjściowa prądu > 25 V AC / 60 V DC, PELV, PELV lub SELV
Ścieżka wyjściowa prądu ≤ 25 V AC / 60 V DC
1)
2
Przy pracy DC, w ramach granic UE.
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
Karta charakterystyki online | 2016-07-21 15:24:09
Informacje mogą ulec zmianie bez powiadomienia
Napięcie zasilające Uv
A1, A2
24 V AC/DC (20,4 V AC/DC ... 26,4 V AC/DC)
Tętnienia resztkowe
(≤ 2,4 Vss) 1)
Pobór mocy
(≤ 2,8 VA (AC))
(≤ 1,3 W (DC))
Kategoria przepięciowa
II
Znamionowe napięcie izolacji Ui
300 V AC
Napięcie znamionowe udarowe wytrzymywa- 4 kV
ne Uimp
Napięcie probiercze
1)
2 kV (50 Hz) (EN 60439-1)
Przy pracy DC, w ramach granic UE.
Napięcie sterujące: S11
Napięcie sterujące
22 V DC (19,2 V DC ... 40 V DC)
Prąd sterujący
≤ 250 mA
Obwody wejściowe: S12, S52, S22
Napięcie wejściowe
22 V DC (19,2 V DC ... 26,6 V DC)
Prąd wejściowy
≤ 100 mA
Rezystancja przewodu
≤ 70 Ω
Obwody wejściowe: S34
Napięcie wejściowe
22 V DC (19,2 V DC ... 26,6 V DC)
Prąd wejściowy
5 mA
Rezystancja przewodu
≤ 25 Ω
Czas resetu
Automatyczny ≤ 350 ms
Wyjściowe ścieżki prądowe: 13/14, 23/24, 33/34, 41/42
Czas opóźnienia bezpiecznego unieruchomienia
(≤ 10 ms) 1)
Liczba ścieżek prądu zwalniającego (styk
zwierny)
3, istotne dla bezpieczeństwa
Liczba komunikacyjnych ścieżek prądowych 1, nieistotny dla bezpieczeństwa
(rozwierny)
Rodzaj styku
O działaniu wymuszonym
Materiał styków
Stop srebra, napylany złotem
Napięcie przełączające
Ścieżka prądowa zezwolenia 5 V AC/DC ... 300 V AC/DC
Komunikacyjna ścieżka prądowa 5 V AC/DC ... 300 V AC/DC
Prąd przełączania
Ścieżka prądowa zezwolenia 10 mA ... 8 A
Komunikacyjna ścieżka prądowa 10 mA ... 8 A
Kategoria użytkowa
AC-15/DC-13 (EN 60947-5-1)
Znamionowy prąd roboczy / napięcie robocze
4 A (230 V AC) 360 przełączeń/h
4 A (24 V DC) 3600 przełączeń/h
1)
K1/K2.
2016-07-21 15:24:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Częstotliwość przełączania
≤ 3600/godz.
Żywotność mechaniczna (styki przekaźnika) 1 x 107 przełączeń
Żywotność elektryczna (styki przekaźnika)
1)
1 x 106 przełączeń
K1/K2.
Dane mechaniczne
Wymiary (szer. x wys. x głęb.)
22,5 mm x 114 mm x 96,5 mm
Masa
0,27 kg
Dane dotyczące otoczenia
Stopień ochrony
Zaciski IP 20 (EN 60529)
Obudowa IP 40 (EN 60529)
Emisja zakłóceń
EN 61000-6-4
Odporność na zakłócenia
EN 61000-6-2
Odporność na drgania
10 Hz ... 55 Hz (EN 60068-2-6)
Amplituda 0,35 mm
Odporność na wstrząsy
4
30 g, 11 ms (EN 60068-2-27)
Karta charakterystyki online | 2016-07-21 15:24:09
Informacje mogą ulec zmianie bez powiadomienia
Rysunek wymiarowy (Wymiary w mm)
78
(3.07)
58
114
(4.49)
93.7
(3.69)
(4.24)
107.6
(2.28)
93.3
(3.67)
96.5
22.5
(0.89)
(3.8)
67
(2.64)
85
(3.35)
Schemat elektryczny
A1 A2
S34
Reset
13 23 33 41
K1
Control-Logic
Power
–
+
S21 S11
CH 1
+
CH 2
+ –
K2
S12 S52 S22
2016-07-21 15:24:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
14 24 34 42
