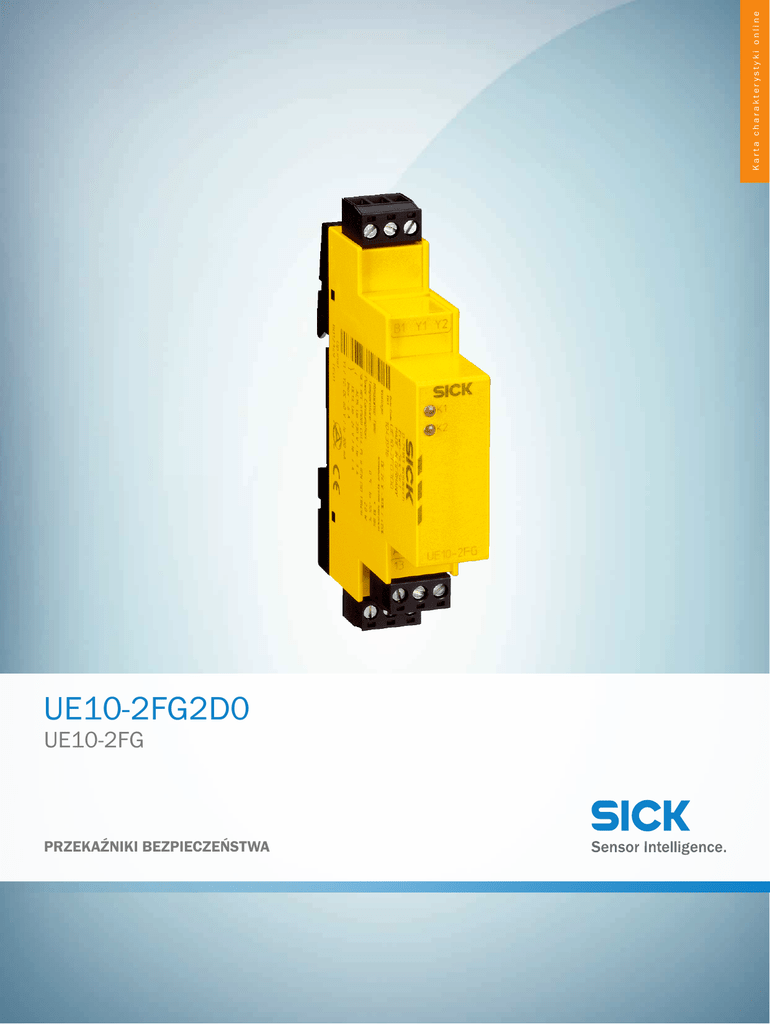

Karta charakterystyki online
UE10-2FG2D0
UE10-2FG
PRZEKAŹNIKI BEZPIECZEŃSTWA
UE10-2FG2D0 | UE10-2FG
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
UE10-2FG2D0
więcej wersji urządzeń i akcesoriów
1043915
www.sick.com/UE10-2FG
Rysunek może się różnić
Szczegółowe dane techniczne
H
I
J
K
L
M
N
O
P
Q
R
S
T
Charakterystyka bezpieczeństwa technicznego
Poziom nienaruszalności bezpieczeństwa
SIL3 (IEC 61508) 1)
SILCL3 (EN 62061) 1)
Kategoria
Kategoria 4 (EN ISO 13849) 1)
Poziom zapewnienia bezpieczeństwa
PL e (EN ISO 13849) 1)
Wartość B10d
1 x 105 przełączeń (AC-15, 230 V, I = 2 A)
2,5 x 105 przełączeń (AC-15, 230 V, I = 1 A)
5,4 x 105 przełączeń (DC-13, 24 V, I = 0,5 A)
1 x 107 przełączeń (DC-13, 24 V, I ≤ 2 A)
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)
7,0 x 10-10 (EN ISO 13849)
TM (okres użytkowania)
20 lat(a) (EN ISO 13849)
1)
Przy monitorowaniu ścieżek prądowych komunikatów zwrotnych Y1-Y2 (monitorowanie urządzeń zewnętrznych) przez odpowiednie urządzenie bazowe.
Interfejsy
Typ przyłącza
Stałe zaciski śrubowe
Przekrój poprzeczny przewodu
Jednoprzewodowy (2x, taki sam przekrój) 0,2 mm² ... 1 mm²
Z cienkim przewodem z izolacją żył (2x, taki sam 0,2 mm² ... 0,5 mm²
przekrój)
Z cienkim przewodem z końcówką żyły (1x) 0,2 mm² ... 2,5 mm²
Dane elektryczne
Parametry eksploatacyjne
Zasilanie elektryczne
B1/A2, B2/A2
Ścieżka wyjściowa prądu > 25 V AC / 60 V DC PELV
Ścieżka wyjściowa prądu ≤ 25 V AC / 60 V DC PELV lub SELV
Tętnienia resztkowe
1)
2
(≤ 2,4 Vss) 1)
Przy pracy DC, w ramach granic UE.
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
Karta charakterystyki online | 2016-10-26 14:56:24
Informacje mogą ulec zmianie bez powiadomienia
Pobór mocy
(≤ 2 W (DC))
Kategoria przepięciowa
II
Znamionowe napięcie izolacji Ui
300 V AC
Napięcie znamionowe udarowe wytrzymywa- 4 kV
ne Uimp
Napięcie probiercze
1)
1,2 kV (50 Hz) (EN 60439-1)
Przy pracy DC, w ramach granic UE.
Obwody wejściowe: B1, B2
Napięcie wejściowe
24 V DC (16,8 V DC ... 27,6 V DC)
Prąd wejściowy
≤ 50 mA
Czas resetu
≤ 30 ms
Szerokość impulsu testowego
≤ 1 ms
Wyjściowe ścieżki prądowe: 13/14, 23/24, Y1/Y2
Czas opóźnienia bezpiecznego unieruchomienia
(≤ 10 ms)
Liczba ścieżek prądu zwalniającego (styk
zwierny)
2, istotne dla bezpieczeństwa
Liczba ścieżek prądowych komunikatów
zwrotnych (zwierny)
1, Monitorowanie urządzeń zewnętrznych (EDM)
Rodzaj styku
O działaniu wymuszonym
Materiał styków
Stop srebra, napylany złotem
Napięcie przełączające
Ścieżka prądowa zezwolenia 10 V AC/DC ... 250 V AC/DC
Ścieżka prądowa komunikatów zwrotnych 0,1 V AC/DC ... 60 V AC/DC
Prąd przełączania
Ścieżka prądowa zezwolenia 10 mA ... 6 A
Ścieżka prądowa komunikatów zwrotnych 1 mA ... 300 mA
Moc przełączania ≤ 1.500 VA (AC)
≤ 200 W (DC)
Kategoria użytkowa
AC-15/DC-13 (EN 60947-5-1)
Znamionowy prąd roboczy / napięcie robocze
3 A (230 V AC)
4 A (24 V DC)
Żywotność mechaniczna (styki przekaźnika) 1 x 107 przełączeń
Żywotność elektryczna (styki przekaźnika)
1 x 105 przełączeń
Dane mechaniczne
Wymiary (szer. x wys. x głęb.)
17,8 mm x 89,8 mm x 70,8 mm
Masa
91 g
Dane dotyczące otoczenia
Stopień ochrony
Zaciski IP 20 (EN 60529)
Obudowa IP 40 (EN 60529)
Odporność na drgania
10 Hz ... 55 Hz (EN 60068-2-6)
Amplituda 0,35 mm
2016-10-26 14:56:24 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
H
I
J
K
L
M
N
O
P
Q
R
S
T
Odporność na wstrząsy
30 g, 11 ms (EN 60068-2-27)
Rysunek wymiarowy (Wymiary w mm)
17.8
70.8
(0.7)
(2.79)
89.8
(3.54)
A
B
C
D
E
F
Schemat elektryczny
B1
Y1
Y2
B1
Y1
13
23
Y2
14
24
Channel 1
Channel 2
4
B2
A2
A2
B2
23
13
14
24
