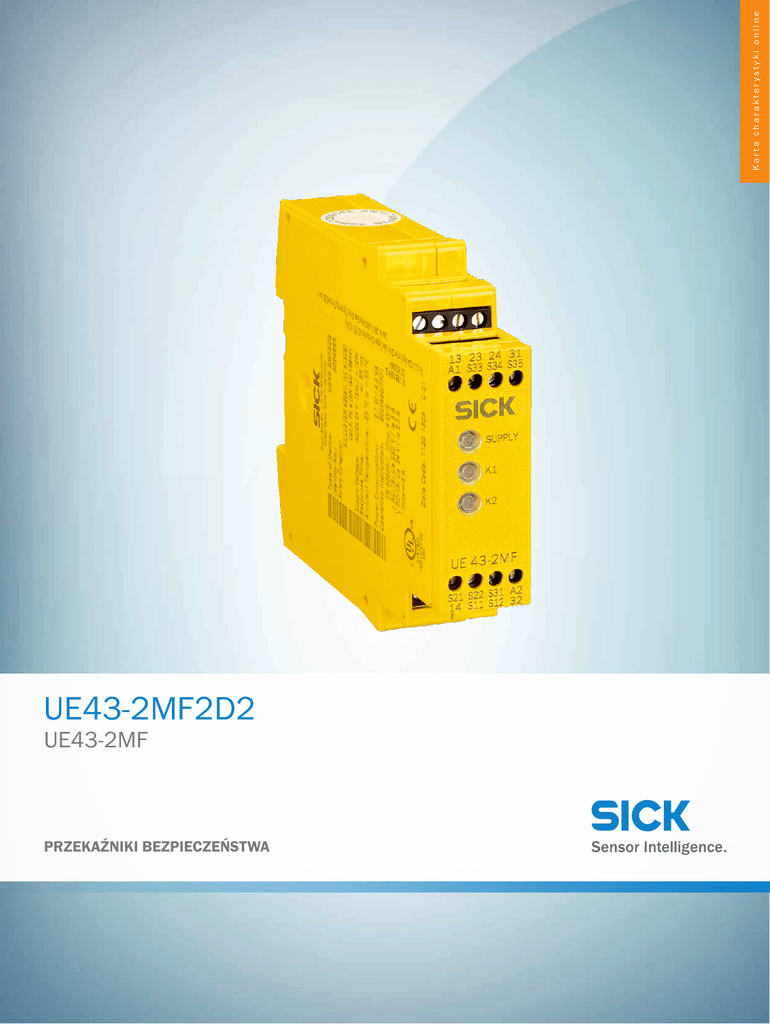

UE43-2MF UE43-2MF2D2, Karta charakterystyki online

Karta charakterystyki online
UE43-2MF2D2
UE43-2MF
PRZEKAŹNIKI BEZPIECZEŃSTWA
UE43-2MF2D2 | UE43-2MF
PRZEKAŹNIKI BEZPIECZEŃSTWA
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
UE43-2MF2D2
więcej wersji urządzeń i akcesoriów
6024893
www.sick.com/UE43-2MF
Rysunek może się różnić
Szczegółowe dane techniczne
Charakterystyka bezpieczeństwa technicznego
Poziom nienaruszalności bezpieczeństwa
SIL3 (IEC 61508)
SILCL3 (EN 62061)
Kategoria
Kategoria 4 (EN ISO 13849)
Poziom zapewnienia bezpieczeństwa
PL e (EN ISO 13849)
Wartość B10d
1,26 x 106 przełączeń (AC-15, 230 V, I = 1,5 A)
5,9 x 106 przełączeń (AC-15, 230 V, I = 0,75 A)
4,35 x 105 przełączeń (DC-13, 24 V, I = 2,5 A)
1 x 107 przełączeń (DC-13, 24 V, I = 0,63 A)
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)
3,0 x 10-8 (EN ISO 13849)
TM (okres użytkowania)
20 lat(a) (EN ISO 13849)
Kategoria zatrzymania
0 (EN 60204-1)
Interfejsy
Typ przyłącza
Stałe zaciski śrubowe
Przekrój poprzeczny przewodu
Jednoprzewodowy (2x, taki sam przekrój) 0,14 mm² ... 0,75 mm²
Z cienkim przewodem z izolacją żył (2x, taki sam 0,2 mm² ... 0,5 mm²
przekrój)
Z cienkim przewodem z końcówką żyły (1x) 0,25 mm² ... 2,5 mm²
Dane elektryczne
Parametry eksploatacyjne
Zasilanie elektryczne
A1, A2
Ścieżka wyjściowa prądu > 25 V AC / 60 V DC PELV
Ścieżka wyjściowa prądu ≤ 25 V AC / 60 V DC PELV lub SELV
1)
2
Przy pracy DC, w ramach granic UE.
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
Karta charakterystyki online | 2016-10-26 14:56:24
Informacje mogą ulec zmianie bez powiadomienia
UE43-2MF2D2 | UE43-2MF
PRZEKAŹNIKI BEZPIECZEŃSTWA
Napięcie zasilające Uv
A1, A2
24 V AC/DC (20,4 V AC/DC ... 26,4 V AC/DC)
Tętnienia resztkowe
(≤ 2,4 Vss) 1)
Pobór mocy
(≤ 4,6 VA (AC))
(≤ 2,6 W (DC))
Kategoria przepięciowa
II
Znamionowe napięcie izolacji Ui
300 V AC
Napięcie znamionowe udarowe wytrzymywa- 4 kV
ne Uimp
Napięcie probiercze
1)
2 kV (50 Hz) (EN 60439-1)
Przy pracy DC, w ramach granic UE.
Napięcie sterujące: S33/S11, S21
Napięcie sterujące
22 V DC (≥ 17,4 V DC)
Prąd sterujący
40 mA ... 100 mA
Prąd zwarcia
≤ 2 A, między S33 / S11 i S21
Zabezpieczenie przeciwzwarciowe
Rezystor PTC
Obwody wejściowe: S12, S31, S22, S34, S35
Prąd wejściowy
≤ 100 mA
≤ 50 mA
Czas resetu
Ręczny (≤ 40 ms)
Automatyczny (≤ 500 ms)
Czas uruchomienia przycisku resetu
≥ 50 ms
Monitorowanie czasu synchronizacji
≤ 500 ms
Rezystancja przewodu
≤ 35 Ω
Wyjściowe ścieżki prądowe: 13/14, 23/24, 31/32
Czas opóźnienia bezpiecznego unieruchomienia
25 ms (≤ 25 ms) 1)
Liczba ścieżek prądu zwalniającego (styk
zwierny)
2, istotne dla bezpieczeństwa
Liczba komunikacyjnych ścieżek prądowych 1, nieistotny dla bezpieczeństwa
(rozwierny)
Rodzaj styku
O działaniu wymuszonym
Materiał styków
Stop srebra, napylany złotem
Napięcie przełączające
Ścieżka prądowa zezwolenia 10 V AC ... 230 V AC / 10 V DC ... 300 V DC
Komunikacyjna ścieżka prądowa 10 V AC, 10 V DC ... 230 V AC, 300 V DC
Prąd przełączania
Ścieżka prądowa zezwolenia 10 mA ... 6 A
Komunikacyjna ścieżka prądowa 10 mA ... 6 A
Prąd sumaryczny ≤ 12 A
1)
K1/K2.
2016-10-26 14:56:24 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
3
UE43-2MF2D2 | UE43-2MF
PRZEKAŹNIKI BEZPIECZEŃSTWA
A
B
C
D
E
F
Kategoria użytkowa
AC-15/DC-13
Znamionowy prąd roboczy / napięcie robocze
4 A (230 V AC) 360 przełączeń/h
3 A (230 V AC) 3600 przełączeń/h
4 A (24 V DC) 360 przełączeń/h
2,5 A (24 V DC) 3600 przełączeń/h
Częstotliwość przełączania
≤ 3600/godz.
Żywotność mechaniczna (styki przekaźnika) 1 x 107 przełączeń
Żywotność elektryczna (styki przekaźnika)
1)
1 x 105 przełączeń
K1/K2.
Dane mechaniczne
Wymiary (szer. x wys. x głęb.)
22,5 mm x 114 mm x 96,5 mm
Masa
0,2 kg
Dane dotyczące otoczenia
Stopień ochrony
Zaciski IP 20 (EN 60529)
H
I
J
K
L
M
N
O
P
Q
R
S
T
Obudowa IP 40 (EN 60529)
Emisja zakłóceń
EN 61000-6-4
Odporność na zakłócenia
EN 61000-6-2
Odporność na drgania
10 Hz ... 55 Hz (EN 60068-2-6)
Amplituda 0,35 mm
Odporność na wstrząsy
4
30 g, 11 ms (EN 60068-2-27)
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
Karta charakterystyki online | 2016-10-26 14:56:24
Informacje mogą ulec zmianie bez powiadomienia
UE43-2MF2D2 | UE43-2MF
PRZEKAŹNIKI BEZPIECZEŃSTWA
Rysunek wymiarowy (Wymiary w mm)
Przekaźnik bezpieczeństwa
82.5
(3.25)
63
114
(4.49)
93.6
(3.69)
75.3
(2.96)
(4.24)
107.6
(2.48)
93.3
(3.67)
96.5
22.5
(0.89)
(3.8)
48.3
(1.9)
66.7
(2.63)
Schemat elektryczny
A1A2
S34
S35
+
S12
+
S31
+
13 23 31
+
K1
-- +
K2
ControlLogic
K1
S21 S11 S33
2016-10-26 14:56:24 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
K2
--
S22 14 24 32
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
5
