Karta katalogowa

Karta charakterystyki online

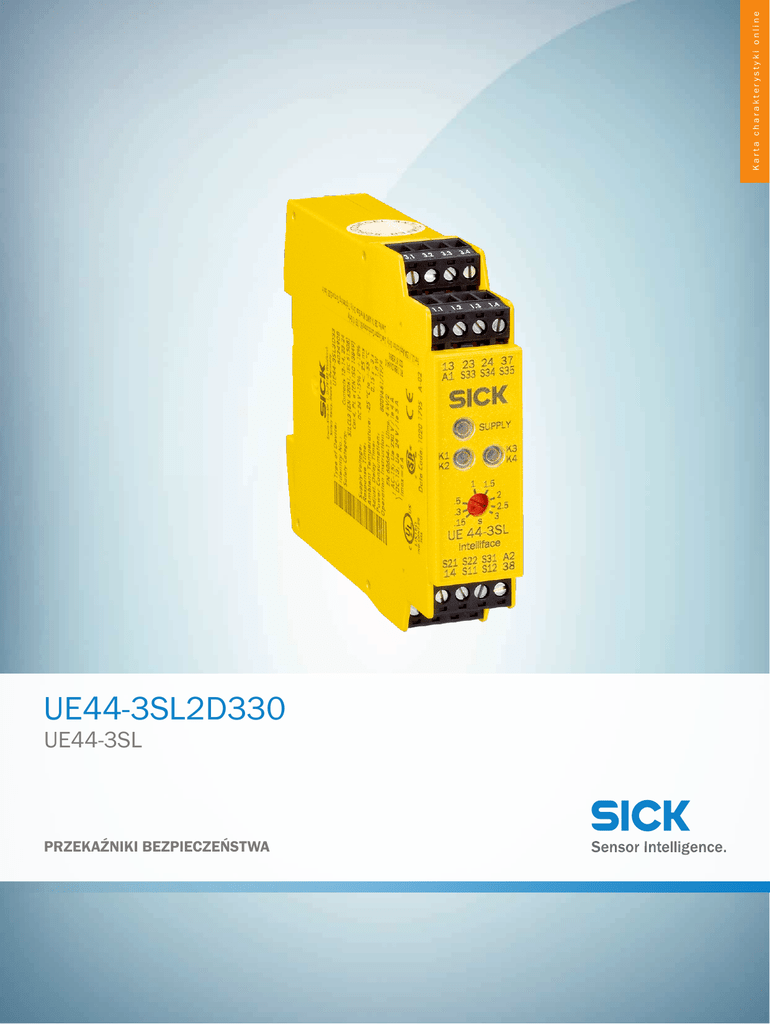

UE44-3SL2D330
UE44-3SL
PRZEKAŹNIKI BEZPIECZEŃSTWA
UE44-3SL2D330 | UE44-3SL
PRZEKAŹNIKI BEZPIECZEŃSTWA
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
UE44-3SL2D330
więcej wersji urządzeń i akcesoriów
6024909
www.sick.com/UE44-3SL
Rysunek może się różnić
Szczegółowe dane techniczne
Charakterystyka bezpieczeństwa technicznego
Poziom nienaruszalności bezpieczeństwa
SILCL3 (EN 62061) 1)
SILCL2 (EN 62061) 2)
Kategoria
Kategoria 4 (EN ISO 13849) 1)
Kategoria 3 (EN ISO 13849) 2)
Poziom zapewnienia bezpieczeństwa
PL e (EN ISO 13849) 1)
PL d (EN ISO 13849) 2)
Wartość B10d
4 x 105 przełączeń (przy maksymalnym obciążeniu)
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)
3,0 x 10-8 (EN ISO 13849) 1)
TM (okres użytkowania)
5 lat(a) (EN ISO 13849)
Kategoria zatrzymania
0 (EN 60204-1)
1)
2)
2,0 x 10-8 (EN ISO 13849) 2)
Do styków 13/14, 23/24.
Do styków czasowych 37/38.
Interfejsy
Typ przyłącza
Stałe zaciski śrubowe
Przekrój poprzeczny przewodu
Jednoprzewodowy (2x, taki sam przekrój) 0,14 mm² ... 0,75 mm²
Z cienkim przewodem z izolacją żył (2x, taki sam 0,2 mm² ... 0,5 mm²
przekrój)
Z cienkim przewodem z końcówką żyły (1x) 0,25 mm² ... 2,5 mm²
Dane elektryczne
Parametry eksploatacyjne
Zasilanie elektryczne
1)
2
A1, A2
Przy pracy DC, w ramach granic UE.
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
Karta charakterystyki online | 2016-10-26 14:56:24
Informacje mogą ulec zmianie bez powiadomienia
UE44-3SL2D330 | UE44-3SL
PRZEKAŹNIKI BEZPIECZEŃSTWA
Ścieżka wyjściowa prądu > 25 V AC / 60 V DC PELV
Ścieżka wyjściowa prądu ≤ 25 V AC / 60 V DC PELV lub SELV
Napięcie zasilające Uv
A1, A2
24 V DC (20,4 V DC ... 26,4 V DC)
Tętnienia resztkowe
(≤ 2,4 Vss) 1)
Pobór mocy
1,8 W
Kategoria przepięciowa
II
Znamionowe napięcie izolacji Ui
300 V AC
Napięcie znamionowe udarowe wytrzymywa- 4 kV
ne Uimp
Napięcie probiercze
1)
2 kV (50 Hz) (EN 60439-1)
Przy pracy DC, w ramach granic UE.
Napięcie sterujące: S11/S33, S21
Napięcie sterujące
22 V DC
Prąd zwarcia
≤ 2,2 A, między S33 / S11 i S21
Zabezpieczenie przeciwzwarciowe
Rezystor PTC
Obwody wejściowe: S12, S31/S22
Prąd wejściowy
≤ 100 mA
Czas resetu
Ręczny (≤ 30 ms)
Automatyczny (≤ 750 ms)
Czas uruchomienia przycisku resetu
≥ 250 ms
Monitorowanie czasu synchronizacji
≤ 500 ms
Rezystancja przewodu
≤ 85 Ω
Wyjściowe ścieżki prądowe: 13/14, 23/24, 37/38
Czas opóźnienia bezpiecznego unieruchomienia
(≤ 25 ms) 1)
Czas opóźnienia odpowiedzi
1,5 s ... 30 s
Liczba ścieżek prądu zwalniającego (styk
zwierny)
2, Kategoria 4
Liczba ścieżek prądowych zezwolenia z
opóźnionym czasem odpowiedzi (zwierne)
1, Kategoria 3
Rodzaj styku
O działaniu wymuszonym
Materiał styków
Stop srebra, napylany złotem
Napięcie przełączające
Ścieżka prądowa zezwolenia 10 V AC ... 230 V AC / 10 V DC ... 300 V DC
Prąd przełączania
Ścieżka prądowa zezwolenia 10 mA ... 6 A
Prąd sumaryczny ≤ 12 A
Kategoria użytkowa
AC-15/DC-13 (EN 60947-5-1)
Znamionowy prąd roboczy / napięcie robocze
4 A (230 V AC) 3600 przełączeń/h
5 A (24 V DC) 360 przełączeń/h
1)
K1/K2.
2016-10-26 14:56:24 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
3
UE44-3SL2D330 | UE44-3SL
PRZEKAŹNIKI BEZPIECZEŃSTWA
A
B
C
D
E
F
3 A (24 V DC) 3600 przełączeń/h
4 A (230 V AC) 360 przełączeń/h
3 A (230 V AC) 3600 przełączeń/h
4 A (24 V DC) 360 przełączeń/h
2,5 A (24 V DC) 3600 przełączeń/h
Częstotliwość przełączania
≤ 3600/godz.
Żywotność mechaniczna (styki przekaźnika) 5 x 106 przełączeń
Żywotność elektryczna (styki przekaźnika)
1)
2 x 106 przełączeń
K1/K2.
Dane mechaniczne
Wymiary (szer. x wys. x głęb.)
22,5 mm x 114 mm x 96,5 mm
Masa
0,2 kg
Dane dotyczące otoczenia
Stopień ochrony
Zaciski IP 20 (EN 60529)
Obudowa IP 40 (EN 60529)
H
I
J
K
L
M
N
O
P
Q
R
S
T
Emisja zakłóceń
EN 61000-6-4
Odporność na zakłócenia
EN 61000-6-2
Odporność na drgania
10 Hz ... 55 Hz (EN 60068-2-6)
Amplituda 0,35 mm
Odporność na wstrząsy
4
30 g, 11 ms (EN 60068-2-27)
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
Karta charakterystyki online | 2016-10-26 14:56:24
Informacje mogą ulec zmianie bez powiadomienia
UE44-3SL2D330 | UE44-3SL
PRZEKAŹNIKI BEZPIECZEŃSTWA
Rysunek wymiarowy (Wymiary w mm)
Przekaźnik bezpieczeństwa
82.5
(3.25)
63
114
(4.49)
93.6
(3.69)
75.3
(2.96)
(4.24)
107.6
(2.48)
93.3
(3.67)
96.5
22.5
(0.89)
(3.8)
48.3
(1.9)
66.7
(2.63)
Schemat elektryczny
A1 A2
S33
S34
S35
13
23
37
14
24
38
+
K1
RESET
K2
CONTROL-LOGIC
K3
Channel 1Channel 2
(+) (-)
+
S11
K4
S21
S12
S31 S22
2016-10-26 14:56:24 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
5
