Przegląd danych produktów

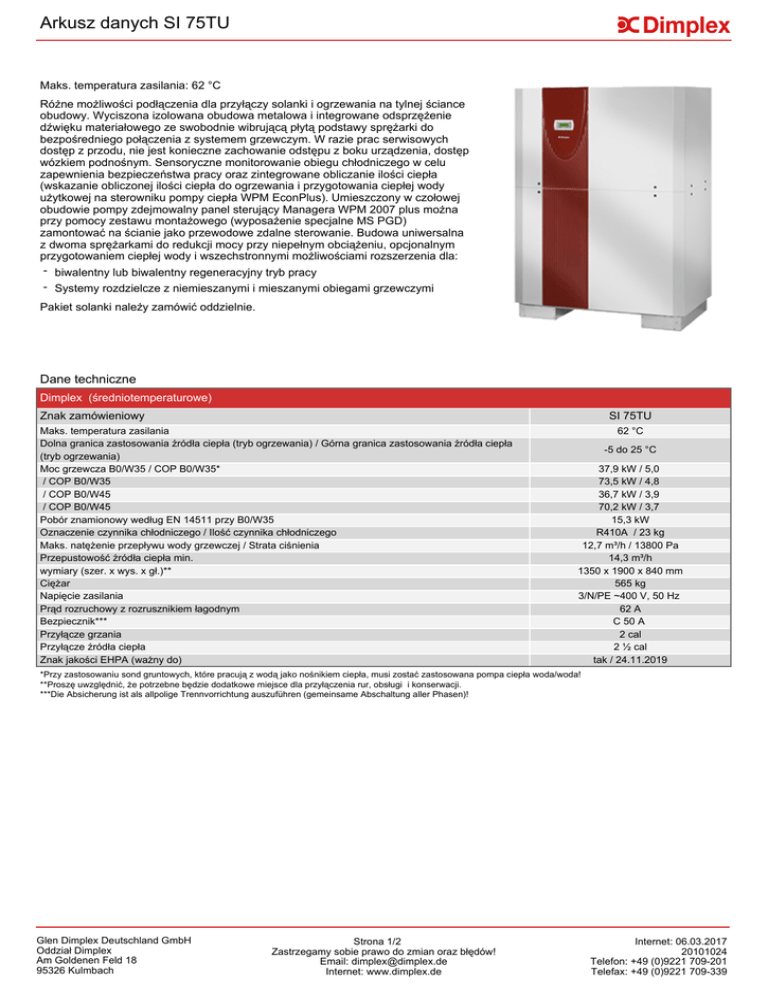

Arkusz danych SI 75TU
Maks. temperatura zasilania: 62 °C
Różne możliwości podłączenia dla przyłączy solanki i ogrzewania na tylnej ściance
obudowy. Wyciszona izolowana obudowa metalowa i integrowane odsprzężenie
dźwięku materiałowego ze swobodnie wibrującą płytą podstawy sprężarki do
bezpośredniego połączenia z systemem grzewczym. W razie prac serwisowych
dostęp z przodu, nie jest konieczne zachowanie odstępu z boku urządzenia, dostęp
wózkiem podnośnym. Sensoryczne monitorowanie obiegu chłodniczego w celu
zapewnienia bezpieczeństwa pracy oraz zintegrowane obliczanie ilości ciepła
(wskazanie obliczonej ilości ciepła do ogrzewania i przygotowania ciepłej wody
użytkowej na sterowniku pompy ciepła WPM EconPlus). Umieszczony w czołowej
obudowie pompy zdejmowalny panel sterujący Managera WPM 2007 plus można
przy pomocy zestawu montażowego (wyposażenie specjalne MS PGD)
zamontować na ścianie jako przewodowe zdalne sterowanie. Budowa uniwersalna
z dwoma sprężarkami do redukcji mocy przy niepełnym obciążeniu, opcjonalnym
przygotowaniem ciepłej wody i wszechstronnymi możliwościami rozszerzenia dla:
- biwalentny lub biwalentny regeneracyjny tryb pracy
- Systemy rozdzielcze z niemieszanymi i mieszanymi obiegami grzewczymi
Pakiet solanki należy zamówić oddzielnie.
Dane techniczne
Dimplex (średniotemperaturowe)
Znak zamówieniowy
SI 75TU
Maks. temperatura zasilania
Dolna granica zastosowania źródła ciepła (tryb ogrzewania) / Górna granica zastosowania źródła ciepła
(tryb ogrzewania)
Moc grzewcza B0/W35 / COP B0/W35*
/ COP B0/W35
/ COP B0/W45
/ COP B0/W45
Pobór znamionowy według EN 14511 przy B0/W35
Oznaczenie czynnika chłodniczego / Ilość czynnika chłodniczego
Maks. natężenie przepływu wody grzewczej / Strata ciśnienia
Przepustowość źródła ciepła min.
wymiary (szer. x wys. x gł.)**
Ciężar
Napięcie zasilania
Prąd rozruchowy z rozrusznikiem łagodnym
Bezpiecznik***
Przyłącze grzania
Przyłącze źródła ciepła
Znak jakości EHPA (ważny do)
62 °C
-5 do 25 °C
37,9 kW / 5,0
73,5 kW / 4,8
36,7 kW / 3,9
70,2 kW / 3,7
15,3 kW
R410A / 23 kg
12,7 m³/h / 13800 Pa
14,3 m³/h
1350 x 1900 x 840 mm
565 kg
3/N/PE ~400 V, 50 Hz
62 A
C 50 A
2 cal
2 ½ cal
tak / 24.11.2019
*Przy zastosowaniu sond gruntowych, które pracują z wodą jako nośnikiem ciepła, musi zostać zastosowana pompa ciepła woda/woda!
**Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
***Die Absicherung ist als allpolige Trennvorrichtung auszuführen (gemeinsame Abschaltung aller Phasen)!
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/2
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 06.03.2017
20101024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia SI 75TU
Opis
Typ-nr
Numer
Ilości
artykułu
przykładowe
Sztuk
Cena
Pompa ciepła
Elastyczne taśmy izolacyjne do podłożenia
Przyłącze kołnierzowe do obiegu grzania i solanki
Przyłącze kołnierzowe do obiegu grzania i solanki
SYL 250
AF 50
AF 65
352260
351910
351920
AFN 824
AFN 825
WTE 75
WTT 75
324610
328610
358450
358500
2
2
PSW 500
RWT 500
CTHK 630
CTHK 631
CTHK 632
CTHK 633
CTHK 634
CTHK 635
PSW 1000
WWM 50
339210
339840
363610
336180
335910
322140
322150
322160
361640
364250
1
WWSP 885S
FLH 60
FLHU 70
FLH 90
FLH 25M
SVK 852
SA 1
364270
338060
338070
366130
349430
326660
324990
1
1
PWD 750
349100
PWD 900
362860
PWD 1250
362890
WPG 32
356040
NWPM
EWPM
LWPM 410
FG 3115
NTC-10M
KRRV 003
356960
356970
339410
336620
363600
322070
WTE 75
WTU 75
358450
362380
WPM Econ PK
360000
RKS WPM
342220
TPW WPM
RTK 601U
RTK 602U
350970
355610
355620
SST 25
348430
Wyposażenie dodatkowe źródła ciepła
Środek przeciw zamarzaniu dla obiegu solanki 200 l
Środek przeciw zamarzaniu dla obiegu solanki 20 l
Płytowy wymiennik ciepła dla SI 75
Tytanowy płytowy wymiennik ciepła dla SI 75
Akcesoria hydrauliczne
Uniwersalny zbiornik buforowy 500 l
Żeberkowy wymiennik ciepła RWT 500
Grzałka zanurzeniowa 4,5 kW; ~230 V
Grzałka 2,0 kW
Grzałka 2,9 kW CTHK 632
Grzałka 4,5 kW CTHK 633
Grzałka 6,0 kW CTHK 634
Grzałka zanurzeniowa 7,5 kW; ~400 V
Stojący zbiornik buforowy 1000 l*
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego*
Wyposażenie dodatkowe przygotowania ciepłej wody
Zbiornik ciepłej wody 800l z 3 wymiennikami ciepła
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe FLH 25M
Układ zaworów zabezpieczających
Armatura solaru SA 1
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Seria pomp DN 32 do bezpośredniego podłączenia zbiornika ciepłej
wody
Wyposażenie dodatkowe techniki regulacji
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Rozszerzenie dla połączenia typu Modbus
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury NTC-10 z tuleją metalową
Termostat ogrzewania i ciepłej wody
Wyposażenie dodatkowe pasywnego chłodzenia
Płytowy wymiennik ciepła dla SI 75
Płytowy wymiennik ciepła, lutowany miedzią
Wyposażenie dodatkowe techniki regulacji (chłodzenie)
Bierny regulator chłodzenia
Moduł sterowania klimatyzacji pomieszczenia do regulacji
temperatury i wilgotności pomieszczenia*
Nadzór punktu rosy*
Regulator temperatury pomieszczenia grzanie/chłodzenie*
Regulator temperatury pomieszczenia grzanie/chłodzenie
Akcesoria dodatkowe termiki słonecznej
Stacja solarna ciepłej wody
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
