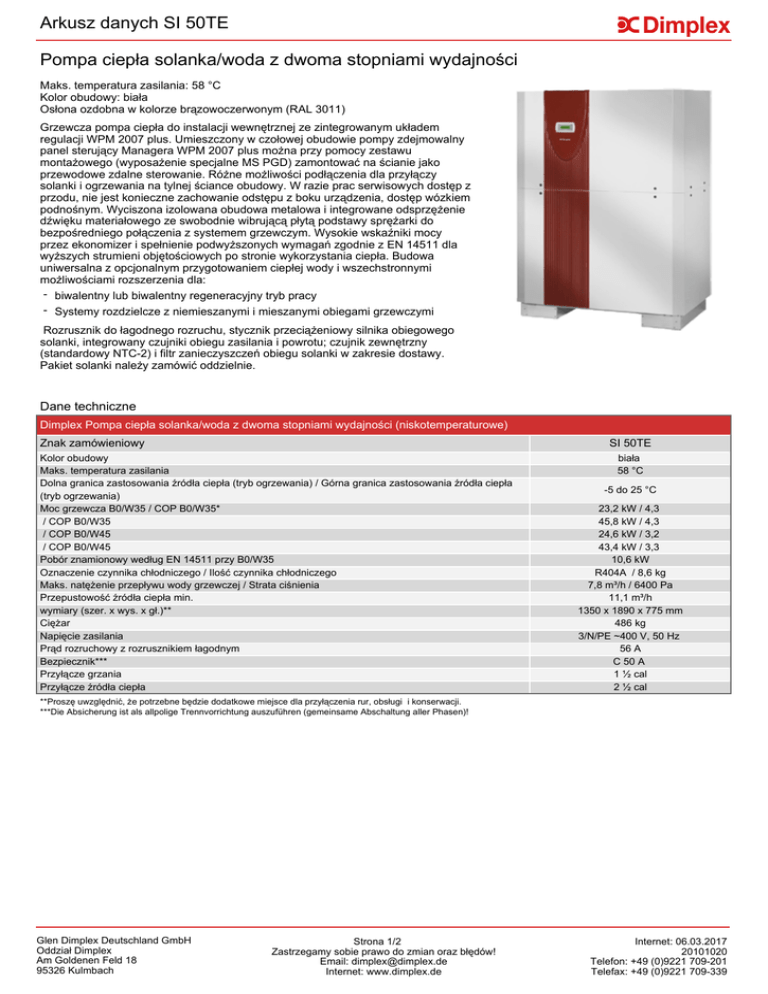

Arkusz danych SI 50TE
Pompa ciepła solanka/woda z dwoma stopniami wydajności
Maks. temperatura zasilania: 58 °C
Kolor obudowy: biała
Osłona ozdobna w kolorze brązowoczerwonym (RAL 3011)
Grzewcza pompa ciepła do instalacji wewnętrznej ze zintegrowanym układem
regulacji WPM 2007 plus. Umieszczony w czołowej obudowie pompy zdejmowalny
panel sterujący Managera WPM 2007 plus można przy pomocy zestawu
montażowego (wyposażenie specjalne MS PGD) zamontować na ścianie jako
przewodowe zdalne sterowanie. Różne możliwości podłączenia dla przyłączy
solanki i ogrzewania na tylnej ściance obudowy. W razie prac serwisowych dostęp z
przodu, nie jest konieczne zachowanie odstępu z boku urządzenia, dostęp wózkiem
podnośnym. Wyciszona izolowana obudowa metalowa i integrowane odsprzężenie
dźwięku materiałowego ze swobodnie wibrującą płytą podstawy sprężarki do
bezpośredniego połączenia z systemem grzewczym. Wysokie wskaźniki mocy
przez ekonomizer i spełnienie podwyższonych wymagań zgodnie z EN 14511 dla
wyższych strumieni objętościowych po stronie wykorzystania ciepła. Budowa
uniwersalna z opcjonalnym przygotowaniem ciepłej wody i wszechstronnymi
możliwościami rozszerzenia dla:
- biwalentny lub biwalentny regeneracyjny tryb pracy
- Systemy rozdzielcze z niemieszanymi i mieszanymi obiegami grzewczymi
Rozrusznik do łagodnego rozruchu, stycznik przeciążeniowy silnika obiegowego
solanki, integrowany czujniki obiegu zasilania i powrotu; czujnik zewnętrzny
(standardowy NTC-2) i filtr zanieczyszczeń obiegu solanki w zakresie dostawy.
Pakiet solanki należy zamówić oddzielnie.
Dane techniczne
Dimplex Pompa ciepła solanka/woda z dwoma stopniami wydajności (niskotemperaturowe)
Znak zamówieniowy
SI 50TE
Kolor obudowy
Maks. temperatura zasilania
Dolna granica zastosowania źródła ciepła (tryb ogrzewania) / Górna granica zastosowania źródła ciepła
(tryb ogrzewania)
Moc grzewcza B0/W35 / COP B0/W35*
/ COP B0/W35
/ COP B0/W45
/ COP B0/W45
Pobór znamionowy według EN 14511 przy B0/W35
Oznaczenie czynnika chłodniczego / Ilość czynnika chłodniczego
Maks. natężenie przepływu wody grzewczej / Strata ciśnienia
Przepustowość źródła ciepła min.
wymiary (szer. x wys. x gł.)**
Ciężar
Napięcie zasilania
Prąd rozruchowy z rozrusznikiem łagodnym
Bezpiecznik***
Przyłącze grzania
Przyłącze źródła ciepła
biała
58 °C
-5 do 25 °C
23,2 kW / 4,3
45,8 kW / 4,3
24,6 kW / 3,2
43,4 kW / 3,3
10,6 kW
R404A / 8,6 kg
7,8 m³/h / 6400 Pa
11,1 m³/h
1350 x 1890 x 775 mm
486 kg
3/N/PE ~400 V, 50 Hz
56 A
C 50 A
1 ½ cal
2 ½ cal
**Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
***Die Absicherung ist als allpolige Trennvorrichtung auszuführen (gemeinsame Abschaltung aller Phasen)!
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/2
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 06.03.2017
20101020
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia SI 50TE
Opis
Numer
Ilości
artykułu
przykładowe
SI 50TE
SYL 250
AF 40
AF 65
352930
352260
351900
351920
1
AFN 825
AFN 824
WTE 50
WTT 50
328610
324610
358440
358490
PSW 500
RWT 500
CTHK 630
CTHK 631
CTHK 632
CTHK 633
CTHK 634
CTHK 635
339210
339840
363610
336180
335910
322140
322150
322160
1
WWSP 556
FLH 25M
FLH 60
FLHU 70
SVK 852
SA 1
WWSP 885S
370080
349430
338060
338070
326660
324990
364270
1
PWD 1250
362890
WPG 32
356040
NWPM
EWPM
LWPM 410
356960
356970
339410
RWPM
363370
AP PGD
FG 3115
NTC-10M
KRRV 003
356570
336620
363600
322070
WTE 30
WTE 40
WTE 50
WTE 75
WTU 50
WTU 75
358410
358430
358440
358450
362370
362380
RTK 602U
355620
Typ-nr
Sztuk
Cena
Pompa ciepła
Pompa ciepła solanka/woda z dwoma stopniami wydajności
Elastyczne taśmy izolacyjne do podłożenia
Przyłącze kołnierzowe do obiegu grzania i solanki
Przyłącze kołnierzowe do obiegu grzania i solanki
Wyposażenie dodatkowe źródła ciepła
Środek przeciw zamarzaniu dla obiegu solanki 20 l
Środek przeciw zamarzaniu dla obiegu solanki 200 l
Płytowy wymiennik ciepła dla SI 50
Tytanowy płytowy wymiennik ciepła dla SI 50
1
Akcesoria hydrauliczne
Uniwersalny zbiornik buforowy 500 l
Żeberkowy wymiennik ciepła RWT 500
Grzałka zanurzeniowa 4,5 kW; ~230 V
Grzałka 2,0 kW
Grzałka 2,9 kW CTHK 632
Grzałka 4,5 kW CTHK 633
Grzałka 6,0 kW CTHK 634
Grzałka zanurzeniowa 7,5 kW; ~400 V
Wyposażenie dodatkowe przygotowania ciepłej wody
Zasobnik ciepłej wody 500 l z czujnikiem temperatury
Ogrzewanie kołnierzowe FLH 25M
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Układ zaworów zabezpieczających
Armatura solaru SA 1
Zbiornik ciepłej wody 800l z 3 wymiennikami ciepła*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Seria pomp DN 32 do bezpośredniego podłączenia zbiornika ciepłej
wody
1
1
Wyposażenie dodatkowe techniki regulacji
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Rozszerzenie dla połączenia typu Modbus
Karta interfejsu do sterownika pompy ciepła do podłączenia
Smart-RTC i WPM Econ PK/PKS 14/25 Econ
Pilot zdalnego sterowania WPM 2006/2007/EconPlus/R*
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury NTC-10 z tuleją metalową
Termostat ogrzewania i ciepłej wody
Wyposażenie dodatkowe pasywnego chłodzenia
Płytowy wymiennik ciepła dla SI 30
Płytowy wymiennik ciepła dla SIH 40
Płytowy wymiennik ciepła dla SI 50
Płytowy wymiennik ciepła dla SI 75
Płytowy wymiennik ciepła, lutowany miedzią
Płytowy wymiennik ciepła, lutowany miedzią
Wyposażenie dodatkowe techniki regulacji (chłodzenie)
Regulator temperatury pomieszczenia grzanie/chłodzenie
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Adnotacja:
Wyposażenie dodatkowe źródła ciepła należy dobrać dla
kolektorów ziemnych zgodnie z dokumentacją projektowania.
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
