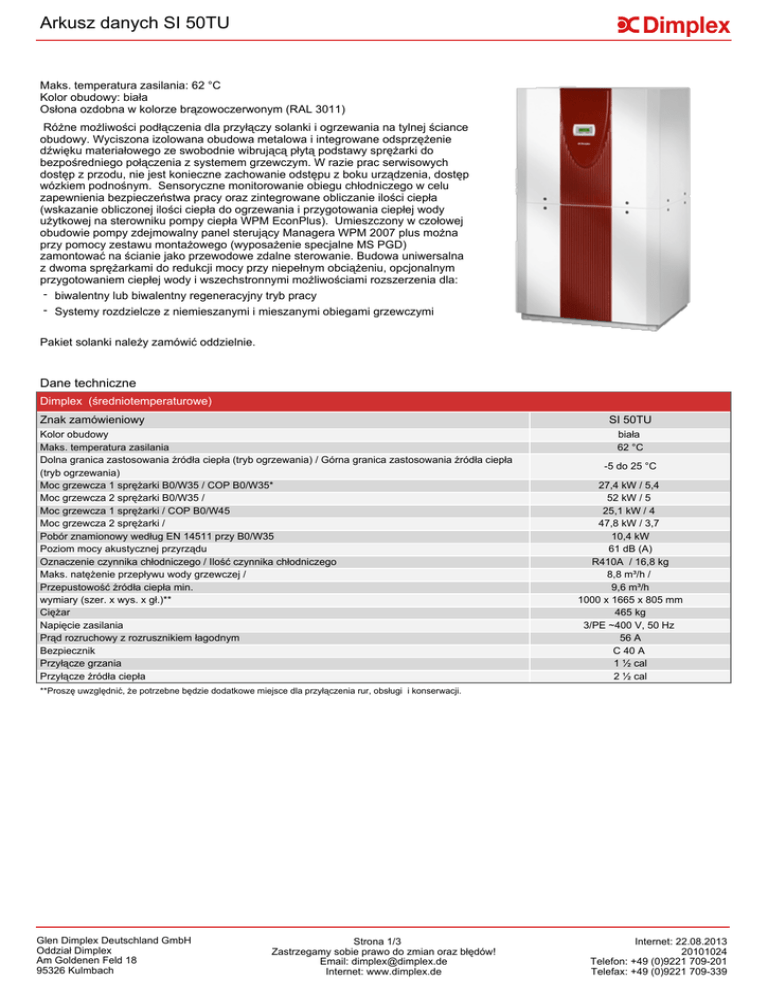

Arkusz danych : SI 50TU

Arkusz danych SI 50TU
Maks. temperatura zasilania: 62 °C
Kolor obudowy: biała
Osłona ozdobna w kolorze brązowoczerwonym (RAL 3011)
Różne możliwości podłączenia dla przyłączy solanki i ogrzewania na tylnej ściance
obudowy. Wyciszona izolowana obudowa metalowa i integrowane odsprzężenie
dźwięku materiałowego ze swobodnie wibrującą płytą podstawy sprężarki do
bezpośredniego połączenia z systemem grzewczym. W razie prac serwisowych
dostęp z przodu, nie jest konieczne zachowanie odstępu z boku urządzenia, dostęp
wózkiem podnośnym. Sensoryczne monitorowanie obiegu chłodniczego w celu
zapewnienia bezpieczeństwa pracy oraz zintegrowane obliczanie ilości ciepła
(wskazanie obliczonej ilości ciepła do ogrzewania i przygotowania ciepłej wody
użytkowej na sterowniku pompy ciepła WPM EconPlus). Umieszczony w czołowej
obudowie pompy zdejmowalny panel sterujący Managera WPM 2007 plus można
przy pomocy zestawu montażowego (wyposażenie specjalne MS PGD)
zamontować na ścianie jako przewodowe zdalne sterowanie. Budowa uniwersalna
z dwoma sprężarkami do redukcji mocy przy niepełnym obciążeniu, opcjonalnym
przygotowaniem ciepłej wody i wszechstronnymi możliwościami rozszerzenia dla:
- biwalentny lub biwalentny regeneracyjny tryb pracy
- Systemy rozdzielcze z niemieszanymi i mieszanymi obiegami grzewczymi
Pakiet solanki należy zamówić oddzielnie.
Dane techniczne
Dimplex (średniotemperaturowe)
Znak zamówieniowy
SI 50TU
Kolor obudowy
Maks. temperatura zasilania
Dolna granica zastosowania źródła ciepła (tryb ogrzewania) / Górna granica zastosowania źródła ciepła
(tryb ogrzewania)
Moc grzewcza 1 sprężarki B0/W35 / COP B0/W35*
Moc grzewcza 2 sprężarki B0/W35 /
Moc grzewcza 1 sprężarki / COP B0/W45
Moc grzewcza 2 sprężarki /
Pobór znamionowy według EN 14511 przy B0/W35
Poziom mocy akustycznej przyrządu
Oznaczenie czynnika chłodniczego / Ilość czynnika chłodniczego
Maks. natężenie przepływu wody grzewczej /
Przepustowość źródła ciepła min.
wymiary (szer. x wys. x gł.)**
Ciężar
Napięcie zasilania
Prąd rozruchowy z rozrusznikiem łagodnym
Bezpiecznik
Przyłącze grzania
Przyłącze źródła ciepła
biała
62 °C
-5 do 25 °C
27,4 kW / 5,4
52 kW / 5
25,1 kW / 4
47,8 kW / 3,7
10,4 kW
61 dB (A)
R410A / 16,8 kg
8,8 m³/h /
9,6 m³/h
1000 x 1665 x 805 mm
465 kg
3/PE ~400 V, 50 Hz
56 A
C 40 A
1 ½ cal
2 ½ cal
**Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/3
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 22.08.2013
20101024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia SI 50TU
Opis
Typ-nr
Numer
Ilości
artykułu
przykładowe
Sztuk
Cena
Pompa ciepła
Elastyczne taśmy izolacyjne do podłożenia
Przyłącze kołnierzowe do obiegu grzania i solanki
Przyłącze kołnierzowe do obiegu grzania i solanki
SYL 250
AF 40
AF 65
352260
351900
351920
AFN 825
AFN 824
WTE 50
WTT 50
SWPR 500
328610
324610
358440
358490
337500
PSW 500
RWT 500
CTHK 630
CTHK 631
CTHK 632
CTHK 633
CTHK 634
CTHK 635
WWM 50
339210
339840
363610
336180
335910
322140
322150
322160
364250
UPE 70-32
362800
UPE 80-32
362820
UPE 120-32
362830
SRX 080M
SRX 120M
SRX 140M
359080
359090
359100
WWSP 900
FLH 60
FLHU 70
FLH 90
FLH 25M
SVK 852
WWSP 885S
339220
338060
338070
366130
349430
326660
364270
PWD 1250
362890
WWM 32
367800
WPG 32
356040
UP 70-32
DZU 35 S
354020
367230
NWPM
EWPM
LWPM 410
356960
356970
339410
RWPM
363370
RBG WPM
FG 3115
NTC-10M
KRRV 003
339700
336620
363600
322070
WTE 30
WTE 40
WTE 50
WTE 75
WTU 50
358410
358430
358440
358450
362370
Wyposażenie dodatkowe źródła ciepła
Środek przeciw zamarzaniu dla obiegu solanki 20 l
Środek przeciw zamarzaniu dla obiegu solanki 200 l
Płytowy wymiennik ciepła dla SI 50
Tytanowy płytowy wymiennik ciepła dla SI 50
Presorat niskiego ciśnienia solanki
1
Akcesoria hydrauliczne
Uniwersalny zbiornik buforowy 500 l
Żeberkowy wymiennik ciepła RWT 500
Grzałka zanurzeniowa 4,5 kW; ~230 V
Grzałka 2,0 kW
Grzałka 2,9 kW CTHK 632
Grzałka 4,5 kW CTHK 633
Grzałka 6,0 kW CTHK 634
Grzałka zanurzeniowa 7,5 kW; ~400 V
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego*
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
1
Akcesoria do ogrzewania
Konwektor wentylatorowy, ogrzewanie, 800 W
Konwektor wentylatorowy, ogrzewanie, 1200 W
Konwektor wentylatorowy, ogrzewanie, 1400 W
Wyposażenie dodatkowe przygotowania ciepłej wody
Zasobnik ciepłej wody 500 l z czujnikiem temperatury
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe FLH 25M
Układ zaworów zabezpieczających
Zbiornik ciepłej wody 800l z 3 wymiennikami ciepła*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Seria pomp DN 32 do bezpośredniego podłączenia zbiornika ciepłej
wody
Pompa obiegowa wody grzewczej
Mały grzejnik przepływowy pod stół 3,5kW
1
1
1
Wyposażenie dodatkowe techniki regulacji
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Rozszerzenie dla połączenia typu Modbus
Karta interfejsu do sterownika pompy ciepła do podłączenia
Smart-RTC i WPM Econ PK/PKS 14/25 Econ
Grupa przekaź ników basenu / zdalny wskaź nik zakłóceń
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury NTC-10 z tuleją metalową
Termostat ogrzewania i ciepłej wody
Wyposażenie dodatkowe pasywnego chłodzenia
Płytowy wymiennik ciepła dla SI 30
Płytowy wymiennik ciepła dla SIH 40
Płytowy wymiennik ciepła dla SI 50
Płytowy wymiennik ciepła dla SI 75
Płytowy wymiennik ciepła, lutowany miedzią
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 2/3
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 22.08.2013
20101024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia SI 50TU
Numer
Ilości
artykułu
przykładowe
Opis
Typ-nr
Płytowy wymiennik ciepła, lutowany miedzią
WTU 75
362380
WPM Econ PK
360000
RKS WPM
342220
RTK 601U
RTK 602U
TPW WPM
355610
355620
350970
SST 25
348430
SOLCU 1
356220
SOLCU 2
356560
Sztuk
Cena
Wyposażenie dodatkowe techniki regulacji (chłodzenie)
Bierny regulator chłodzenia*
Moduł sterowania klimatyzacji pomieszczenia do regulacji
temperatury i wilgotności pomieszczenia
Regulator temperatury pomieszczenia grzanie/chłodzenie*
Regulator temperatury pomieszczenia grzanie/chłodzenie
Nadzór punktu rosy*
Akcesoria dodatkowe termiki słonecznej
Stacja solarna ciepłej wody
Akcesoria dodatkowe techniki regulacji (solar)
Regulator solarny dla jednego pola kolektora i jednego zbiornika
Regulator solarny z 14 różnymi, zaprogramowanymi wstępnie
konfiguracjami urządzenia
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
