SIH 90TU - Dimplex DOCS

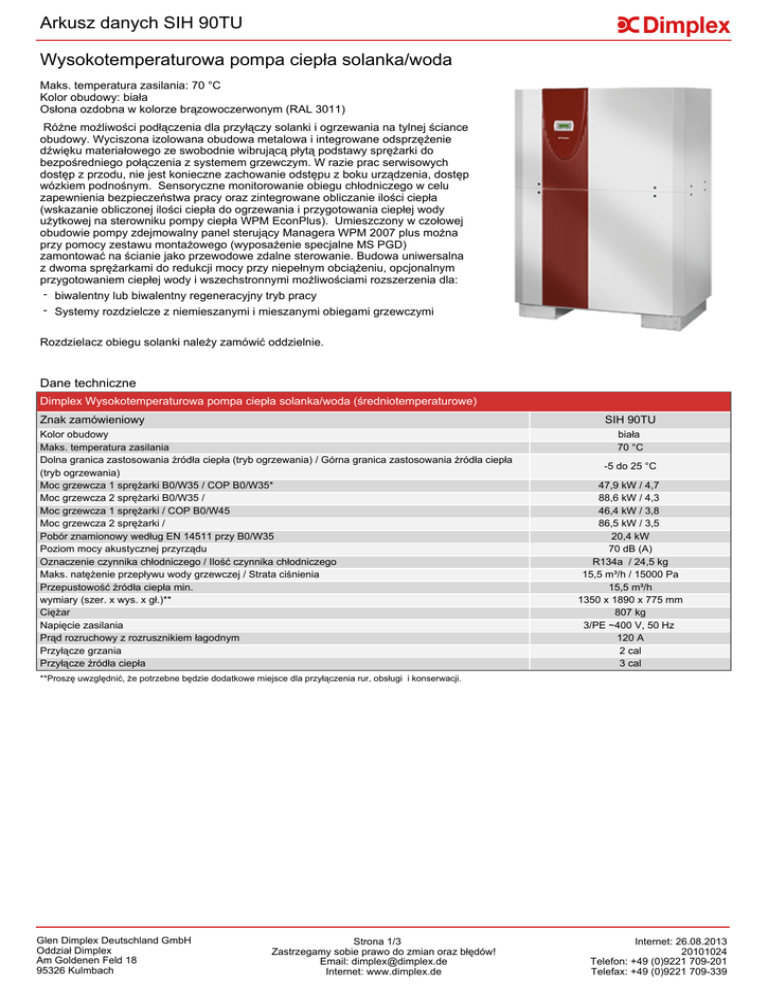

Arkusz danych SIH 90TU
Wysokotemperaturowa pompa ciepła solanka/woda
Maks. temperatura zasilania: 70 °C
Kolor obudowy: biała
Osłona ozdobna w kolorze brązowoczerwonym (RAL 3011)
Różne możliwości podłączenia dla przyłączy solanki i ogrzewania na tylnej ściance
obudowy. Wyciszona izolowana obudowa metalowa i integrowane odsprzężenie
dźwięku materiałowego ze swobodnie wibrującą płytą podstawy sprężarki do
bezpośredniego połączenia z systemem grzewczym. W razie prac serwisowych
dostęp z przodu, nie jest konieczne zachowanie odstępu z boku urządzenia, dostęp
wózkiem podnośnym. Sensoryczne monitorowanie obiegu chłodniczego w celu
zapewnienia bezpieczeństwa pracy oraz zintegrowane obliczanie ilości ciepła
(wskazanie obliczonej ilości ciepła do ogrzewania i przygotowania ciepłej wody
użytkowej na sterowniku pompy ciepła WPM EconPlus). Umieszczony w czołowej
obudowie pompy zdejmowalny panel sterujący Managera WPM 2007 plus można
przy pomocy zestawu montażowego (wyposażenie specjalne MS PGD)
zamontować na ścianie jako przewodowe zdalne sterowanie. Budowa uniwersalna
z dwoma sprężarkami do redukcji mocy przy niepełnym obciążeniu, opcjonalnym
przygotowaniem ciepłej wody i wszechstronnymi możliwościami rozszerzenia dla:
- biwalentny lub biwalentny regeneracyjny tryb pracy
- Systemy rozdzielcze z niemieszanymi i mieszanymi obiegami grzewczymi
Rozdzielacz obiegu solanki należy zamówić oddzielnie.
Dane techniczne
Dimplex Wysokotemperaturowa pompa ciepła solanka/woda (średniotemperaturowe)
Znak zamówieniowy
SIH 90TU
Kolor obudowy
Maks. temperatura zasilania
Dolna granica zastosowania źródła ciepła (tryb ogrzewania) / Górna granica zastosowania źródła ciepła
(tryb ogrzewania)
Moc grzewcza 1 sprężarki B0/W35 / COP B0/W35*
Moc grzewcza 2 sprężarki B0/W35 /
Moc grzewcza 1 sprężarki / COP B0/W45
Moc grzewcza 2 sprężarki /
Pobór znamionowy według EN 14511 przy B0/W35
Poziom mocy akustycznej przyrządu
Oznaczenie czynnika chłodniczego / Ilość czynnika chłodniczego
Maks. natężenie przepływu wody grzewczej / Strata ciśnienia
Przepustowość źródła ciepła min.
wymiary (szer. x wys. x gł.)**
Ciężar
Napięcie zasilania
Prąd rozruchowy z rozrusznikiem łagodnym
Przyłącze grzania
Przyłącze źródła ciepła
biała
70 °C
-5 do 25 °C
47,9 kW / 4,7
88,6 kW / 4,3
46,4 kW / 3,8
86,5 kW / 3,5
20,4 kW
70 dB (A)
R134a / 24,5 kg
15,5 m³/h / 15000 Pa
15,5 m³/h
1350 x 1890 x 775 mm
807 kg
3/PE ~400 V, 50 Hz
120 A
2 cal
3 cal
**Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/3
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 26.08.2013
20101024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia SIH 90TU
Opis
Numer
Ilości
artykułu
przykładowe
SIH 90TU
SYL 250
AF 50
AF 65
368350
352260
351910
351920
1
AFN 824
AFN 825
WTE 100
WTT 100
SWPR 500
324610
328610
358460
358510
337500
3
PSW 500
PSW 1000
CTHK 630
CTHK 631
CTHK 632
CTHK 633
CTHK 634
CTHK 635
CTHK 636
WWM 50
339210
361640
363610
336180
335910
322140
322150
322160
322170
364250
UPE 70-32
362800
UPE 80-32
362820
UPE 120-32
362830
SRX 080M
SRX 120M
SRX 140M
359080
359090
359100
WWSP 900
FLH 60
FLHU 70
FLH 90
FLH 25M
SVK 852
WWM 32
339220
338060
338070
366130
349430
326660
367800
2
1
WPG 32
356040
2
UP 70-32
DZU 35 S
354020
367230
NWPM
EWPM
LWPM 410
356960
356970
339410
RWPM
363370
RBG WPM
FG 3115
NTC-10M
KRRV 003
339700
336620
363600
322070
WTE 50
WTE 75
WTE 100
WTE 130
WTU 75
WTU 100
358440
358450
358460
358470
362380
362390
Typ-nr
Sztuk
Cena
Pompa ciepła
Wysokotemperaturowa pompa ciepła solanka/woda
Elastyczne taśmy izolacyjne do podłożenia
Przyłącze kołnierzowe do obiegu grzania i solanki
Przyłącze kołnierzowe do obiegu grzania i solanki
Wyposażenie dodatkowe źródła ciepła
Środek przeciw zamarzaniu dla obiegu solanki 200 l
Środek przeciw zamarzaniu dla obiegu solanki 20 l
Płytowy wymiennik ciepła dla SI 100
Tytanowy płytowy wymiennik ciepła dla SI 100
Presorat niskiego ciśnienia solanki
Akcesoria hydrauliczne
Uniwersalny zbiornik buforowy 500 l*
Stojący zbiornik buforowy 1000 l
Grzałka zanurzeniowa 4,5 kW; ~230 V
Grzałka 2,0 kW
Grzałka 2,9 kW CTHK 632
Grzałka 4,5 kW CTHK 633
Grzałka 6,0 kW CTHK 634
Grzałka zanurzeniowa 7,5 kW; ~400 V
Grzałka 9,0 kW CTHK 636
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego*
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
1
1
Akcesoria do ogrzewania
Konwektor wentylatorowy, ogrzewanie, 800 W
Konwektor wentylatorowy, ogrzewanie, 1200 W
Konwektor wentylatorowy, ogrzewanie, 1400 W
Wyposażenie dodatkowe przygotowania ciepłej wody
Zasobnik ciepłej wody 500 l z czujnikiem temperatury
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe FLH 25M
Układ zaworów zabezpieczających
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Seria pomp DN 32 do bezpośredniego podłączenia zbiornika ciepłej
wody
Pompa obiegowa wody grzewczej
Mały grzejnik przepływowy pod stół 3,5kW
Wyposażenie dodatkowe techniki regulacji
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Rozszerzenie dla połączenia typu Modbus
Karta interfejsu do sterownika pompy ciepła do podłączenia
Smart-RTC i WPM Econ PK/PKS 14/25 Econ
Grupa przekaź ników basenu / zdalny wskaź nik zakłóceń
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury NTC-10 z tuleją metalową
Termostat ogrzewania i ciepłej wody
Wyposażenie dodatkowe pasywnego chłodzenia
Płytowy wymiennik ciepła dla SI 50
Płytowy wymiennik ciepła dla SI 75
Płytowy wymiennik ciepła dla SI 100
Płytowy wymiennik ciepła dla SI 130
Płytowy wymiennik ciepła, lutowany miedzią
Płytowy wymiennik ciepła, lutowany miedzią
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 2/3
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 26.08.2013
20101024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia SIH 90TU
Opis
Typ-nr
Płytowy wymiennik ciepła, lutowany miedzią
Numer
Ilości
artykułu
przykładowe
WTU 130
362400
WPM Econ PK
360000
RKS WPM
342220
RTK 601U
RTK 602U
TPW WPM
355610
355620
350970
SST 25
348430
SOLCU 1
356220
SOLCU 2
356560
Sztuk
Cena
Wyposażenie dodatkowe techniki regulacji (chłodzenie)
Bierny regulator chłodzenia*
Moduł sterowania klimatyzacji pomieszczenia do regulacji
temperatury i wilgotności pomieszczenia
Regulator temperatury pomieszczenia grzanie/chłodzenie*
Regulator temperatury pomieszczenia grzanie/chłodzenie
Nadzór punktu rosy*
Akcesoria dodatkowe termiki słonecznej
Stacja solarna ciepłej wody
Akcesoria dodatkowe techniki regulacji (solar)
Regulator solarny dla jednego pola kolektora i jednego zbiornika
Regulator solarny z 14 różnymi, zaprogramowanymi wstępnie
konfiguracjami urządzenia
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
