Przegląd danych produktów

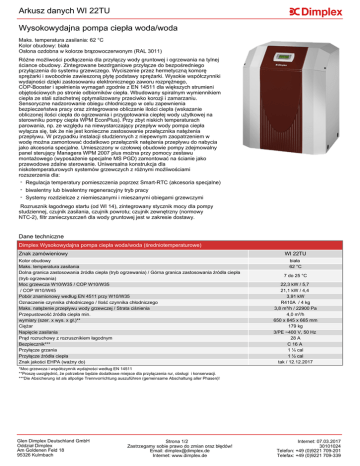

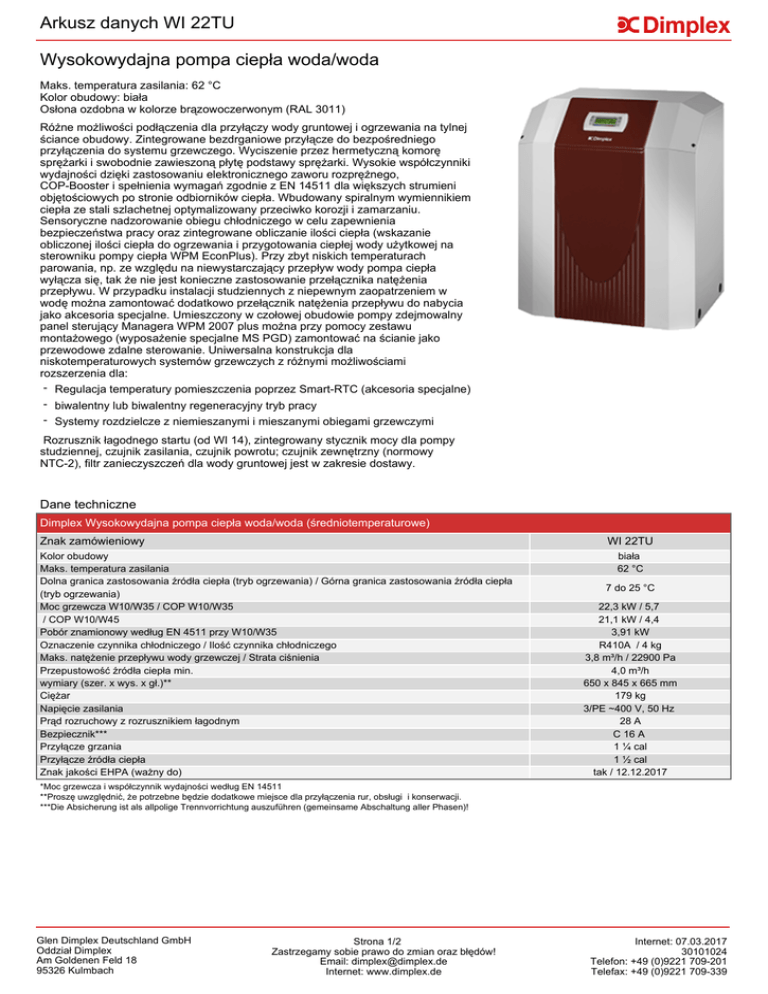

Arkusz danych WI 22TU
Wysokowydajna pompa ciepła woda/woda
Maks. temperatura zasilania: 62 °C
Kolor obudowy: biała
Osłona ozdobna w kolorze brązowoczerwonym (RAL 3011)
Różne możliwości podłączenia dla przyłączy wody gruntowej i ogrzewania na tylnej
ściance obudowy. Zintegrowane bezdrganiowe przyłącze do bezpośredniego
przyłączenia do systemu grzewczego. Wyciszenie przez hermetyczną komorę
sprężarki i swobodnie zawieszoną płytę podstawy sprężarki. Wysokie współczynniki
wydajności dzięki zastosowaniu elektronicznego zaworu rozprężnego,
COP-Booster i spełnienia wymagań zgodnie z EN 14511 dla większych strumieni
objętościowych po stronie odbiorników ciepła. Wbudowany spiralnym wymiennikiem
ciepła ze stali szlachetnej optymalizowany przeciwko korozji i zamarzaniu.
Sensoryczne nadzorowanie obiegu chłodniczego w celu zapewnienia
bezpieczeństwa pracy oraz zintegrowane obliczanie ilości ciepła (wskazanie
obliczonej ilości ciepła do ogrzewania i przygotowania ciepłej wody użytkowej na
sterowniku pompy ciepła WPM EconPlus). Przy zbyt niskich temperaturach
parowania, np. ze względu na niewystarczający przepływ wody pompa ciepła
wyłącza się, tak że nie jest konieczne zastosowanie przełącznika natężenia
przepływu. W przypadku instalacji studziennych z niepewnym zaopatrzeniem w
wodę można zamontować dodatkowo przełącznik natężenia przepływu do nabycia
jako akcesoria specjalne. Umieszczony w czołowej obudowie pompy zdejmowalny
panel sterujący Managera WPM 2007 plus można przy pomocy zestawu
montażowego (wyposażenie specjalne MS PGD) zamontować na ścianie jako
przewodowe zdalne sterowanie. Uniwersalna konstrukcja dla
niskotemperaturowych systemów grzewczych z różnymi możliwościami
rozszerzenia dla:
- Regulacja temperatury pomieszczenia poprzez Smart-RTC (akcesoria specjalne)
- biwalentny lub biwalentny regeneracyjny tryb pracy
- Systemy rozdzielcze z niemieszanymi i mieszanymi obiegami grzewczymi
Rozrusznik łagodnego startu (od WI 14), zintegrowany stycznik mocy dla pompy
studziennej, czujnik zasilania, czujnik powrotu; czujnik zewnętrzny (normowy
NTC-2), filtr zanieczyszczeń dla wody gruntowej jest w zakresie dostawy.
Dane techniczne
Dimplex Wysokowydajna pompa ciepła woda/woda (średniotemperaturowe)
Znak zamówieniowy
WI 22TU
Kolor obudowy
Maks. temperatura zasilania
Dolna granica zastosowania źródła ciepła (tryb ogrzewania) / Górna granica zastosowania źródła ciepła
(tryb ogrzewania)
Moc grzewcza W10/W35 / COP W10/W35
/ COP W10/W45
Pobór znamionowy według EN 4511 przy W10/W35
Oznaczenie czynnika chłodniczego / Ilość czynnika chłodniczego
Maks. natężenie przepływu wody grzewczej / Strata ciśnienia
Przepustowość źródła ciepła min.
wymiary (szer. x wys. x gł.)**
Ciężar
Napięcie zasilania
Prąd rozruchowy z rozrusznikiem łagodnym
Bezpiecznik***
Przyłącze grzania
Przyłącze źródła ciepła
Znak jakości EHPA (ważny do)
biała
62 °C
7 do 25 °C
22,3 kW / 5,7
21,1 kW / 4,4
3,91 kW
R410A / 4 kg
3,8 m³/h / 22900 Pa
4,0 m³/h
650 x 845 x 665 mm
179 kg
3/PE ~400 V, 50 Hz
28 A
C 16 A
1 ¼ cal
1 ½ cal
tak / 12.12.2017
*Moc grzewcza i współczynnik wydajności według EN 14511
**Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
***Die Absicherung ist als allpolige Trennvorrichtung auszuführen (gemeinsame Abschaltung aller Phasen)!
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/2
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 07.03.2017
30101024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia WI 22TU
Opis
Numer
Ilości
artykułu
przykładowe
WI 22TU
SYL 250
VSF 32
364220
352260
361800
1
PSW 200
PSW 500
DDV 32
WWM 32
MMH 32
MMB 32
VSE 32-50
VSE 32-100
VSE 32-150
VSE 32-200
VSE 32-300
HDLR 450
HCT 300
339830
339210
348450
367800
367790
367780
362520
362530
362540
362550
362560
337450
351210
WWSP 332
WWSP 442
WWSP 556
FLH 25M
FLH 60
FLHU 70
SVK 852
SA 1
WWSP 540
SOL
346610
372840
370080
349430
338060
338070
326660
324990
PWD 750
349100
PWD 900
362860
WPG 32
356040
NWPM
EWPM
LWPM 410
AP PGD
FG 3115
NTC-10M
KRRV 003
356960
356970
339410
356570
336620
363600
322070
WTE 20
358400
WPM Econ PK
360000
RKS WPM
342220
TPW WPM
RTK 601U
RTK 602U
350970
355610
355620
SST 25
348430
Typ-nr
Sztuk
Cena
Pompa ciepła
Wysokowydajna pompa ciepła woda/woda
Elastyczne taśmy izolacyjne do podłożenia
Zestaw połączeniowy dla pompy ciepła powietrze/woda
Akcesoria hydrauliczne
Podstawa zbiornika buforowego 200 l*
Uniwersalny zbiornik buforowy 500 l*
Podwójny rozdzielacz bezciśnieniowy
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Moduł mieszanego obiegu grzewczego
Moduł mieszalnika do systemów biwalentnych
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Podzespoły rur do grzałek*
Ogrzewanie rurowe 3 kW
Wyposażenie dodatkowe przygotowania ciepłej wody
Zasobnik ciepłej wody 300 l z czujnikiem temperatury*
Zasobnik ciepłej wody 400 l z czujnikiem temperatury*
Zasobnik ciepłej wody 500 l z czujnikiem temperatury
Ogrzewanie kołnierzowe FLH 25M
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Układ zaworów zabezpieczających
Armatura solaru SA 1
Zbiornik solarny 500 l do pompy ciepła*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Seria pomp DN 32 do bezpośredniego podłączenia zbiornika ciepłej
wody
1
1
361090
Wyposażenie dodatkowe techniki regulacji
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Rozszerzenie dla połączenia typu Modbus
Pilot zdalnego sterowania WPM 2006/2007/EconPlus/R*
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury NTC-10 z tuleją metalową
Termostat ogrzewania i ciepłej wody
Wyposażenie dodatkowe pasywnego chłodzenia
Płytowy wymiennik ciepła dla SIH 20
Wyposażenie dodatkowe techniki regulacji (chłodzenie)
Bierny regulator chłodzenia
Moduł sterowania klimatyzacji pomieszczenia do regulacji
temperatury i wilgotności pomieszczenia*
Nadzór punktu rosy*
Regulator temperatury pomieszczenia grzanie/chłodzenie*
Regulator temperatury pomieszczenia grzanie/chłodzenie
Akcesoria dodatkowe termiki słonecznej
Stacja solarna ciepłej wody
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
