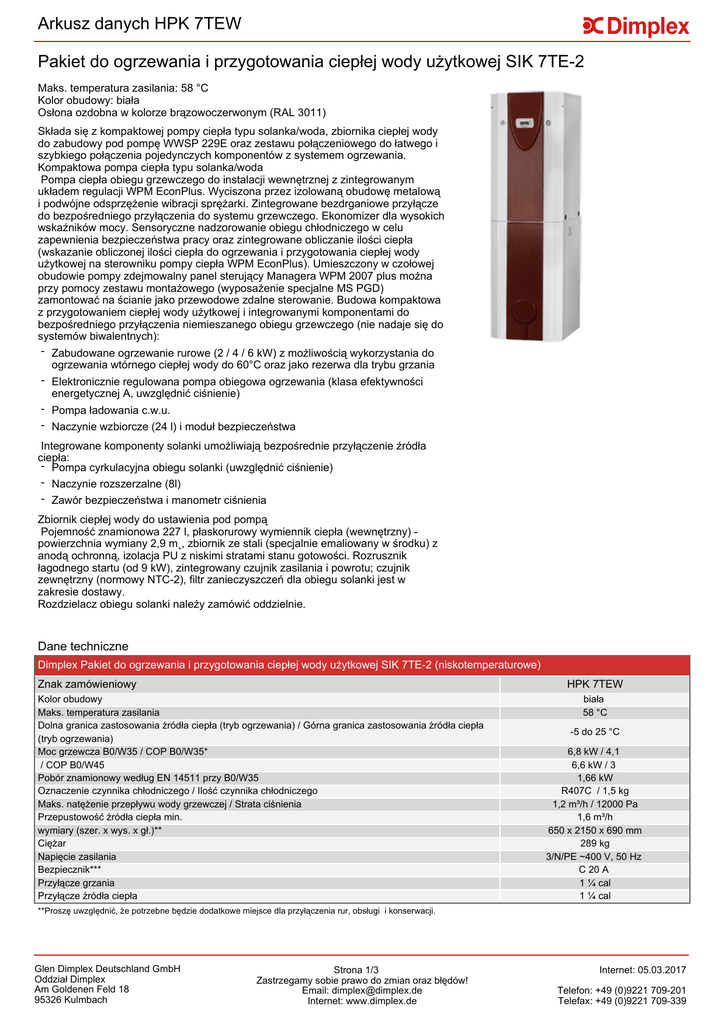

Arkusz danych HPK 7TEW
Pakiet do ogrzewania i przygotowania ciepłej wody użytkowej SIK 7TE-2
Maks. temperatura zasilania: 58 °C
Kolor obudowy: biała
Osłona ozdobna w kolorze brązowoczerwonym (RAL 3011)
Składa się z kompaktowej pompy ciepła typu solanka/woda, zbiornika ciepłej wody
do zabudowy pod pompę WWSP 229E oraz zestawu połączeniowego do łatwego i
szybkiego połączenia pojedynczych komponentów z systemem ogrzewania.
Kompaktowa pompa ciepła typu solanka/woda
Pompa ciepła obiegu grzewczego do instalacji wewnętrznej z zintegrowanym
układem regulacji WPM EconPlus. Wyciszona przez izolowaną obudowę metalową
i podwójne odsprzężenie wibracji sprężarki. Zintegrowane bezdrganiowe przyłącze
do bezpośredniego przyłączenia do systemu grzewczego. Ekonomizer dla wysokich
wskaźników mocy. Sensoryczne nadzorowanie obiegu chłodniczego w celu
zapewnienia bezpieczeństwa pracy oraz zintegrowane obliczanie ilości ciepła
(wskazanie obliczonej ilości ciepła do ogrzewania i przygotowania ciepłej wody
użytkowej na sterowniku pompy ciepła WPM EconPlus). Umieszczony w czołowej
obudowie pompy zdejmowalny panel sterujący Managera WPM 2007 plus można
przy pomocy zestawu montażowego (wyposażenie specjalne MS PGD)
zamontować na ścianie jako przewodowe zdalne sterowanie. Budowa kompaktowa
z przygotowaniem ciepłej wody użytkowej i integrowanymi komponentami do
bezpośredniego przyłączenia niemieszanego obiegu grzewczego (nie nadaje się do
systemów biwalentnych):
- Zabudowane ogrzewanie rurowe (2 / 4 / 6 kW) z możliwością wykorzystania do
ogrzewania wtórnego ciepłej wody do 60°C oraz jako rezerwa dla trybu grzania
- Elektronicznie regulowana pompa obiegowa ogrzewania (klasa efektywności
energetycznej A, uwzględnić ciśnienie)
- Pompa ładowania c.w.u.
- Naczynie wzbiorcze (24 l) i moduł bezpieczeństwa
Integrowane komponenty solanki umożliwiają bezpośrednie przyłączenie źródła
ciepła:
- Pompa cyrkulacyjna obiegu solanki (uwzględnić ciśnienie)
- Naczynie rozszerzalne (8l)
- Zawór bezpieczeństwa i manometr ciśnienia
Zbiornik ciepłej wody do ustawienia pod pompą
Pojemność znamionowa 227 l, płaskorurowy wymiennik ciepła (wewnętrzny) powierzchnia wymiany 2,9 m˛, zbiornik ze stali (specjalnie emaliowany w środku) z
anodą ochronną, izolacja PU z niskimi stratami stanu gotowości. Rozrusznik
łagodnego startu (od 9 kW), zintegrowany czujnik zasilania i powrotu; czujnik
zewnętrzny (normowy NTC-2), filtr zanieczyszczeń dla obiegu solanki jest w
zakresie dostawy.
Rozdzielacz obiegu solanki należy zamówić oddzielnie.
Dane techniczne
Dimplex Pakiet do ogrzewania i przygotowania ciepłej wody użytkowej SIK 7TE-2 (niskotemperaturowe)
Znak zamówieniowy
HPK 7TEW
Kolor obudowy
Maks. temperatura zasilania
Dolna granica zastosowania źródła ciepła (tryb ogrzewania) / Górna granica zastosowania źródła ciepła
(tryb ogrzewania)
Moc grzewcza B0/W35 / COP B0/W35*
/ COP B0/W45
Pobór znamionowy według EN 14511 przy B0/W35
Oznaczenie czynnika chłodniczego / Ilość czynnika chłodniczego
Maks. natężenie przepływu wody grzewczej / Strata ciśnienia
Przepustowość źródła ciepła min.
wymiary (szer. x wys. x gł.)**
Ciężar
Napięcie zasilania
Bezpiecznik***
Przyłącze grzania
Przyłącze źródła ciepła
biała
58 °C
-5 do 25 °C
6,8 kW / 4,1
6,6 kW / 3
1,66 kW
R407C / 1,5 kg
1,2 m³/h / 12000 Pa
1,6 m³/h
650 x 2150 x 690 mm
289 kg
3/N/PE ~400 V, 50 Hz
C 20 A
1 ¼ cal
1 ¼ cal
**Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/3
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 05.03.2017
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Arkusz danych HPK 7TEW
***Die Absicherung ist als allpolige Trennvorrichtung auszuführen (gemeinsame Abschaltung aller Phasen)!
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 2/3
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 05.03.2017
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia HPK 7TEW
Opis
Numer
Ilości
artykułu
przykładowe
HPK 7TEW
362590
1
SYL 250
352260
AP SVT
348900
SVT 200KV
363860
SVT 300KV
363870
SVT 400KV
363880
AFN 825
328610
PSW 100
PSP 100E
VSH KS
VSE 32-50
VSE 32-100
VSE 32-150
VSE 32-200
VSE 32-300
351090
353360
343110
362520
362530
362540
362550
362560
NWPM
EWPM
LWPM 410
AP PGD
FG 3115
NTC-10M
356960
356970
339410
356570
336620
363600
Typ-nr
Sztuk
Cena
Pompa ciepła
Pakiet do ogrzewania i przygotowania ciepłej wody użytkowej SIK
7TE-2
Elastyczne taśmy izolacyjne do podłożenia
Wyposażenie dodatkowe źródła ciepła
Zestaw przyłączeniowy rozdzielacza solanki
Rozdzielacz obiegu solanki 2-krotny ze złączkami śrubowymi z
pierścieniem zaciskowym
Rozdzielacz obiegu solanki 3-krotny ze złączkami śrubowymi z
pierścieniem zaciskowym
Rozdzielacz obiegu solanki 4-krotny ze złączkami śrubowymi z
pierścieniem zaciskowym
Środek przeciw zamarzaniu dla obiegu solanki 20 l
1
1
3
Akcesoria hydrauliczne
Podstawa zbiornika buforowego 100l*
Zbiornik buforowy do zabudowy pod pompą*
Zestaw połączeniowego grzania*
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wyposażenie dodatkowe techniki regulacji
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Rozszerzenie dla połączenia typu Modbus
Pilot zdalnego sterowania WPM 2006/2007/EconPlus/R*
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury NTC-10 z tuleją metalową
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
