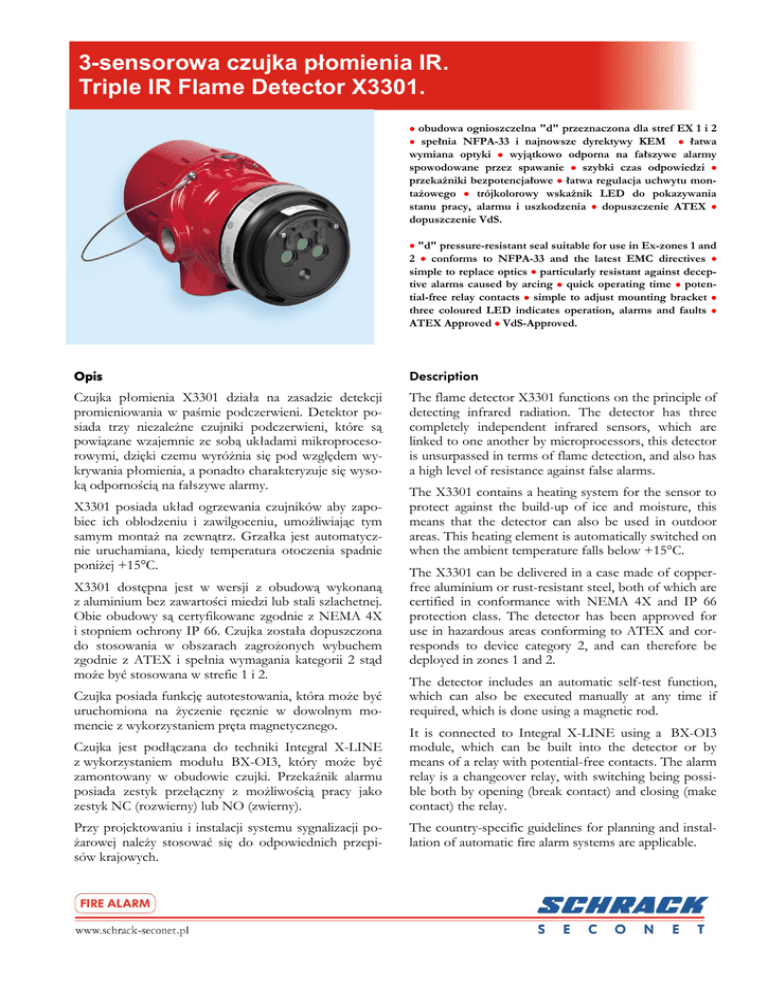

Karta katalogowa czujki 3-sensorowej płomienia

3-sensorowa czujka płomienia IR.
Triple IR Flame Detector X3301.
 obudowa ognioszczelna "d" przeznaczona dla stref EX 1 i 2
 spełnia NFPA-33 i najnowsze dyrektywy KEM  łatwa
wymiana optyki  wyjątkowo odporna na fałszywe alarmy
spowodowane przez spawanie  szybki czas odpowiedzi 
przekaźniki bezpotencjałowe  łatwa regulacja uchwytu montażowego  trójkolorowy wskaźnik LED do pokazywania
stanu pracy, alarmu i uszkodzenia  dopuszczenie ATEX 
dopuszczenie VdS.
 "d" pressure-resistant seal suitable for use in Ex-zones 1 and
2  conforms to NFPA-33 and the latest EMC directives 
simple to replace optics  particularly resistant against deceptive alarms caused by arcing  quick operating time  potential-free relay contacts  simple to adjust mounting bracket 
three coloured LED indicates operation, alarms and faults 
ATEX Approved  VdS-Approved.
Opis
Description
Czujka płomienia X3301 działa na zasadzie detekcji
promieniowania w paśmie podczerwieni. Detektor posiada trzy niezależne czujniki podczerwieni, które są
powiązane wzajemnie ze sobą układami mikroprocesorowymi, dzięki czemu wyróżnia się pod względem wykrywania płomienia, a ponadto charakteryzuje się wysoką odpornością na fałszywe alarmy.
The flame detector X3301 functions on the principle of
detecting infrared radiation. The detector has three
completely independent infrared sensors, which are
linked to one another by microprocessors, this detector
is unsurpassed in terms of flame detection, and also has
a high level of resistance against false alarms.
X3301 posiada układ ogrzewania czujników aby zapobiec ich oblodzeniu i zawilgoceniu, umożliwiając tym
samym montaż na zewnątrz. Grzałka jest automatycznie uruchamiana, kiedy temperatura otoczenia spadnie
poniżej +15°C.
X3301 dostępna jest w wersji z obudową wykonaną
z aluminium bez zawartości miedzi lub stali szlachetnej.
Obie obudowy są certyfikowane zgodnie z NEMA 4X
i stopniem ochrony IP 66. Czujka została dopuszczona
do stosowania w obszarach zagrożonych wybuchem
zgodnie z ATEX i spełnia wymagania kategorii 2 stąd
może być stosowana w strefie 1 i 2.
Czujka posiada funkcję autotestowania, która może być
uruchomiona na życzenie ręcznie w dowolnym momencie z wykorzystaniem pręta magnetycznego.
Czujka jest podłączana do techniki Integral X-LINE
z wykorzystaniem modułu BX-OI3, który może być
zamontowany w obudowie czujki. Przekaźnik alarmu
posiada zestyk przełączny z możliwością pracy jako
zestyk NC (rozwierny) lub NO (zwierny).
Przy projektowaniu i instalacji systemu sygnalizacji pożarowej należy stosować się do odpowiednich przepisów krajowych.
The X3301 contains a heating system for the sensor to
protect against the build-up of ice and moisture, this
means that the detector can also be used in outdoor
areas. This heating element is automatically switched on
when the ambient temperature falls below +15°C.
The X3301 can be delivered in a case made of copperfree aluminium or rust-resistant steel, both of which are
certified in conformance with NEMA 4X and IP 66
protection class. The detector has been approved for
use in hazardous areas conforming to ATEX and corresponds to device category 2, and can therefore be
deployed in zones 1 and 2.
The detector includes an automatic self-test function,
which can also be executed manually at any time if
required, which is done using a magnetic rod.
It is connected to Integral X-LINE using a BX-OI3
module, which can be built into the detector or by
means of a relay with potential-free contacts. The alarm
relay is a changeover relay, with switching being possible both by opening (break contact) and closing (make
contact) the relay.
The country-specific guidelines for planning and installation of automatic fire alarm systems are applicable.
3-sensorowa czujka płomienia IR.
Triple IR Flame Detector X3301.
Podłączenie:
Stopień ochrony:
Temperatura otoczenia:
Wilgotność względna:
Wymiary obudowy:
Wymiary dla montażu:
Waga:
Oznaczenie:
Dopuszczenie:
Dopuszczenie VdS:
18 do 30 VDC
maks. 14,5 W z grzałką
bezpotencjałowy zestyk przekaźnika
zaciski śrubowe, maks. 1,5 mm²
IP 66
-40° do +75°C
0 do 95%
246 x 119 x 122 mm
min. 327 x 262 mm
aluminium: 2,7 kg
stal szlachetna: 4,5 kg
II 2 GD EEx d IIC T4-T5
DEMKO 01 ATEX 130204
G202136
Operating voltage:
Current consumption:
Signal transmission:
Connection:
Protection class:
Ambient temperature:
Relative air humidity:
Case Dimensions:
Dimension for mounting:
Weight:
Marking:
Approval:
VdS-Approval:
18 to 30 VDC
14,5 W max. with heating unit
potential-free relay contacts
Screw clips, max. 1.5 mm²
IP 66
-40 to +75°C
0 to 95%
246 x 119 x 122 mm
min. 327 x 262 mm
Aluminium: 2.7 kg
Stainless steel: 4.5 kg
II 2 GD EEx d IIC T4-T5
DEMKO 01 ATEX 130204
G202136
Szczegółowe informacje są dostępne w dokumentacji technicznej.
Further informations can be obtained from the technical documentation.
Napięcie robocze:
Pobór prądu:
Transmisja sygnału:
Technical data
© Schrack Productions - DB0024DE - X3301 - V1.0 - 09.2007
Zmiany techniczne zastrzeżone - subject to technical modifications
