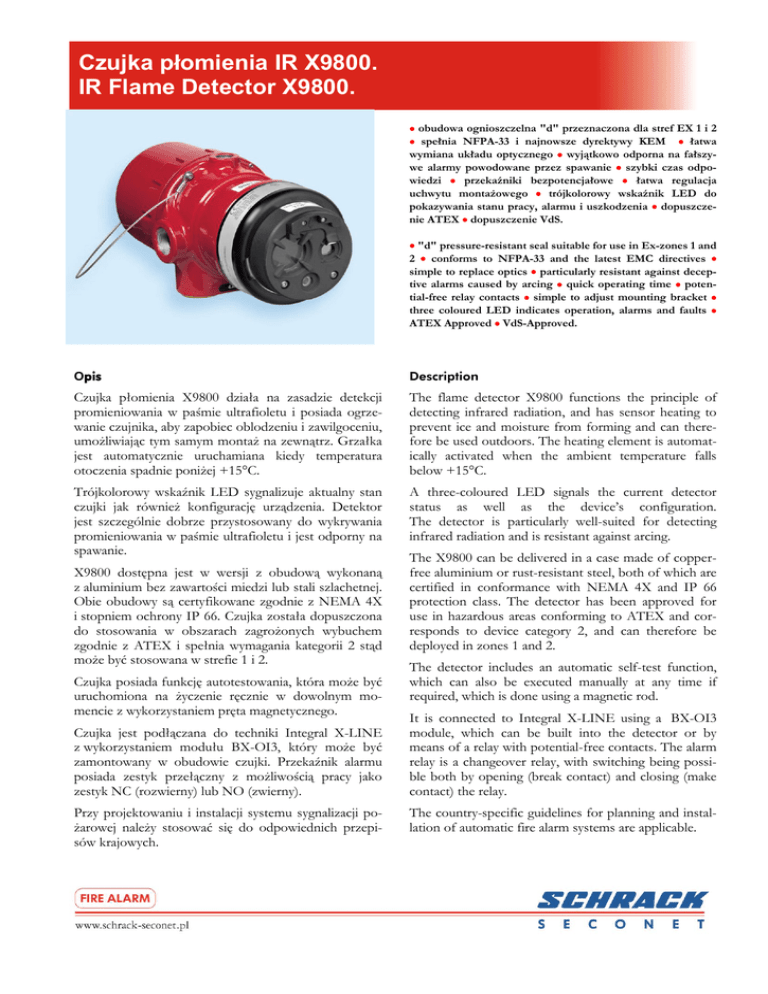

Karta katalogowa czujki płomienia IR X9800

Czujka płomienia IR X9800.
IR Flame Detector X9800.
 obudowa ognioszczelna "d" przeznaczona dla stref EX 1 i 2
 spełnia NFPA-33 i najnowsze dyrektywy KEM  łatwa
wymiana układu optycznego  wyjątkowo odporna na fałszywe alarmy powodowane przez spawanie  szybki czas odpowiedzi  przekaźniki bezpotencjałowe  łatwa regulacja
uchwytu montażowego  trójkolorowy wskaźnik LED do
pokazywania stanu pracy, alarmu i uszkodzenia  dopuszczenie ATEX  dopuszczenie VdS.
 "d" pressure-resistant seal suitable for use in Ex-zones 1 and
2  conforms to NFPA-33 and the latest EMC directives 
simple to replace optics  particularly resistant against deceptive alarms caused by arcing  quick operating time  potential-free relay contacts  simple to adjust mounting bracket 
three coloured LED indicates operation, alarms and faults 
ATEX Approved  VdS-Approved.
Opis
Description
Czujka płomienia X9800 działa na zasadzie detekcji
promieniowania w paśmie ultrafioletu i posiada ogrzewanie czujnika, aby zapobiec oblodzeniu i zawilgoceniu,
umożliwiając tym samym montaż na zewnątrz. Grzałka
jest automatycznie uruchamiana kiedy temperatura
otoczenia spadnie poniżej +15°C.
The flame detector X9800 functions the principle of
detecting infrared radiation, and has sensor heating to
prevent ice and moisture from forming and can therefore be used outdoors. The heating element is automatically activated when the ambient temperature falls
below +15°C.
Trójkolorowy wskaźnik LED sygnalizuje aktualny stan
czujki jak również konfigurację urządzenia. Detektor
jest szczególnie dobrze przystosowany do wykrywania
promieniowania w paśmie ultrafioletu i jest odporny na
spawanie.
A three-coloured LED signals the current detector
status as well as the device’s configuration.
The detector is particularly well-suited for detecting
infrared radiation and is resistant against arcing.
X9800 dostępna jest w wersji z obudową wykonaną
z aluminium bez zawartości miedzi lub stali szlachetnej.
Obie obudowy są certyfikowane zgodnie z NEMA 4X
i stopniem ochrony IP 66. Czujka została dopuszczona
do stosowania w obszarach zagrożonych wybuchem
zgodnie z ATEX i spełnia wymagania kategorii 2 stąd
może być stosowana w strefie 1 i 2.
Czujka posiada funkcję autotestowania, która może być
uruchomiona na życzenie ręcznie w dowolnym momencie z wykorzystaniem pręta magnetycznego.
Czujka jest podłączana do techniki Integral X-LINE
z wykorzystaniem modułu BX-OI3, który może być
zamontowany w obudowie czujki. Przekaźnik alarmu
posiada zestyk przełączny z możliwością pracy jako
zestyk NC (rozwierny) lub NO (zwierny).
Przy projektowaniu i instalacji systemu sygnalizacji pożarowej należy stosować się do odpowiednich przepisów krajowych.
The X9800 can be delivered in a case made of copperfree aluminium or rust-resistant steel, both of which are
certified in conformance with NEMA 4X and IP 66
protection class. The detector has been approved for
use in hazardous areas conforming to ATEX and corresponds to device category 2, and can therefore be
deployed in zones 1 and 2.
The detector includes an automatic self-test function,
which can also be executed manually at any time if
required, which is done using a magnetic rod.
It is connected to Integral X-LINE using a BX-OI3
module, which can be built into the detector or by
means of a relay with potential-free contacts. The alarm
relay is a changeover relay, with switching being possible both by opening (break contact) and closing (make
contact) the relay.
The country-specific guidelines for planning and installation of automatic fire alarm systems are applicable.
Czujka płomienia IR X9800.
IR Flame Detector X9800.
Oznakowanie EX:
Dopuszczenie:
Dopuszczenie VdS:
18 do 30 VDC
maks. 12 W z grzałką
przekaźniki bezpotencjałowe
zaciski śrubowe, maks. 1,5 mm²
IP 66
-40° do +75°C
0 do 95%
246 x 119 x 122 mm
min. 327 x 262 mm
aluminium: 2,7 kg
stal szlachetna: 4,5 kg
II 2 GD
EEx d IIC T5-T6 T86°C
DEMKO 02 ATEX 132195
G203084
Operating voltage:
Current consumption:
Signal transmission:
Connection:
Protection class:
Ambient temperature:
Relative air humidity:
Case Dimensions:
Dimension for mounting:
Weight:
Marking:
Approval:
VdS-Approval:
18 to 30 VDC
12 W max. with heating unit
potential-free relay contacts
Screw clips, max. 1.5 mm²
IP 66
-40 to +75°C
0 to 95%
246 x 119 x 122 mm
min. 327 x 262 mm
Aluminium: 2.7 kg
Stainless steel: 4.5 kg
II 2 GD
EEx d IIC T5-T6 T86°C
DEMKO 02 ATEX 132195
G203084
Szczegółowe informacje są dostępne w dokumentacji technicznej.
Further informations can be obtained from the technical documentation.
Napięcie robocze:
Pobór prądu:
Transmisja sygnału:
Podłączenie:
Stopień ochrony:
Temperatura otoczenia:
Wilgotność względna:
Wymiary obudowy:
Wymiary dla montażu:
Waga:
Technical data
© Schrack Productions - DB0023DE - X9800 - V1.0 - 09.2007
Zmiany techniczne zastrzeżone - subject to technical modifications
Dane techniczne
