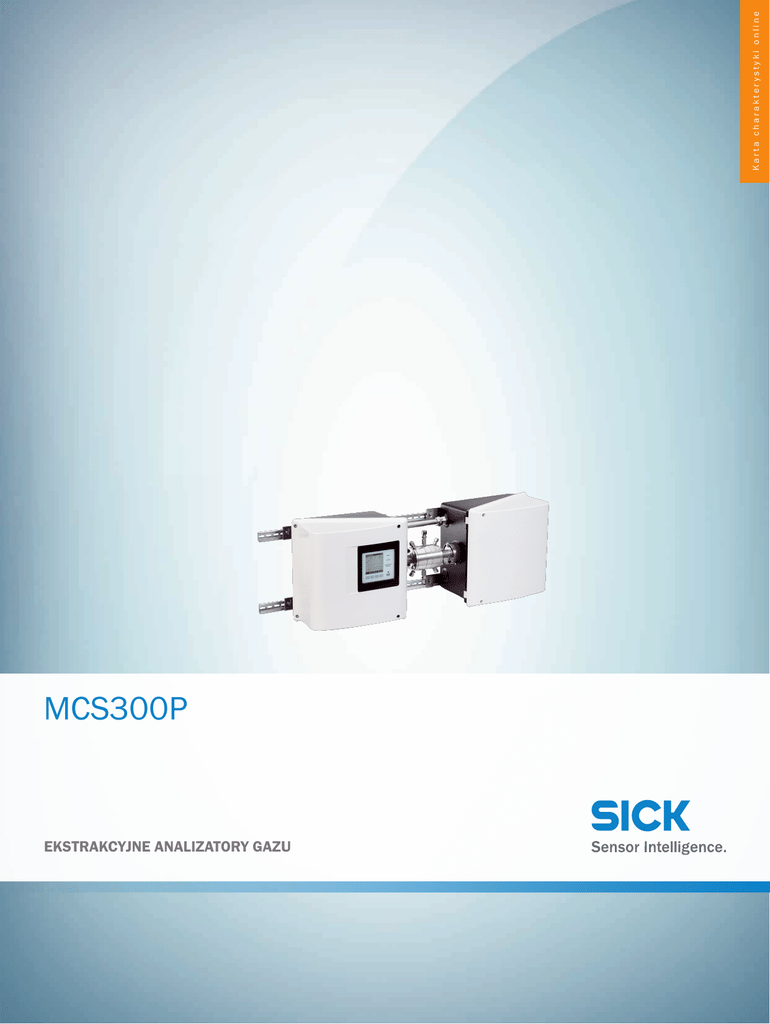

Karta charakterystyki online
MCS300P
EKSTRAKCYJNE ANALIZATORY GAZU
MCS300P
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
MCS300P
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/MCS300P
Opis produktu
MCS300P jest ekstrakcyjnym fotometrem procesowym do pomiarów w mediach gazowych albo
ciekłych. Rejestruje składniki aktywne w podczerwieni oraz w świetle widzialnym, posiada zmienne zakresy pomiarowe stężeń od bardzo niewielkich (ppm) do wysokich (% obj.). Do monitorowania mieszanin toksycznych lub palnych służą specjalne kuwety procesowe ze zintegrowanymi
urządzeniami zabezpieczającymi, takimi jak podwójne uszczelnienia i obustronne przestrzenie
gazu płuczącego. Podgrzewane kuwety z materiałów odpornych na korozję są bardzo wytrzymałe
na ciśnienia. Automatyczne urządzenie kalibrujące, innowacyjna koncepcja obsługi i nowoczesne
protokoły komunikacyjne czynią z MCS300P uniwersalny fotometr, nadający się również do stref
zagrożonych wybuchem.
W skrócie
• Symultaniczny pomiar maks. 6 składników
• Kuwety procesowe do 60 barów i 200°C
• Automatyczne przełączanie punktów pomiarowych
• Zintegrowane urządzenie kalibracyjne (opcja)
• Urządzenia zabezpieczające do pomiaru mieszanin toksycznych lub palnych
• Zaawansowana obsługa za pośrednictwem komputera i oprogramowania SOPAS ET
• Elastyczny system modułowy I/O
Korzyści dla użytkownika
• Automatyczna kalibracja bez drogich gazów wzorcowych
• Możliwość włączania do istniejących sieci
• Włączanie wielkości zewnętrznych, takich jak temperatura i ciśnienie
• Nadaje się do stref zagrożonych wybuchem
• Łatwa instalacja i konserwacja dzięki przejrzystej, zwartej konstrukcji
2
ANALIZATORY GAZU | SICK
Karta charakterystyki online | 2016-07-25 17:32:29
Informacje mogą ulec zmianie bez powiadomienia
MCS300P
Zakresy stosowania
• Monitorowanie procesów produkcyjnych chlorku winylu albo izocyjanianów
• Sterowanie procesami w przemyśle chemicznym
• Monitorowanie procesów w przemyśle tworzyw sztucznych
• Monitorowanie instalacji oczyszczania spalin
• Określanie zawartości wody w rozpuszczalnikach
Szczegółowe dane techniczne
System
Wielkości pomiarowe
Br2, CCl4, C2Cl4, CCl2F2, C3F6, CH4, C2H2, C2H4, C2H6, C3H4, C3H6, C3H8, C4H6, C4H8, C4H10,
C6H6, C6H14, C7H8, CH3Cl, CH2Cl2, CHCl3, C2H3Cl, C2H2Cl2, C2H4Cl2, C2HCl3, C6H5Cl, C6H4Cl2, CHCl2F, CH3OH, C3H7OH, C2H4(OH)2, CH3CHO, HCOOH, CH3COOC2H3, C2H2O, Cl2, CO, CO2,
COCl2, HCl, HCN, HF, H2O, NH3, NO, N2O, NO2, R-NCO, SO2, SiF4, wiele innych gazów i cieczy aktywnych w podczerwieni/zakresie światła widzialnego
Metody pomiarowe
Korelacja filtrów interferencyjnych, Korelacja filtrów gazu
Zakres widma
Wersja VIS: 300 nm ... 1.200 nm
Wersja IR: 1.200 nm ... 12.000 nm
Zakresy pomiarowe
Ponad 60 różnych składników pomiarowych do wyboru (zależnie od stężenia i składu gazu mierzonego)
Do 6 składników symultanicznie
2 zakresy pomiarowe dla każdego składnika
Automatyczne przełączanie zakresów pomiarowych (nastawiane)
2 wartości graniczne dla każdego składnika
Zakresy pomiarowe zależnie od aplikacji i zestawu składników pomiarowych
Czas odpowiedzi (t90)
30 s ... 120 s
Nastawny
Dryft punktu zerowego
Wersja VIS: < 1 % najmniejszego zakresu pomiarowego na dzień
Wersja IR: < 2 % najmniejszego zakresu pomiarowego na tydzień
Granica detekcji
< 2 % w odniesieniu do wartości końcowej zakresu pomiarowego
Temperatura otoczenia
+5 °C ... +40 °C
Zmienność temperatury maks. ± 10 C/h
Temperatura składowania
–20 °C ... +60 °C
Wilgotność otoczenia
≤ 80 %
Bez kondensacji
Dopuszczenia dla stref zagrożonych wybuchem
ATEX II 2G Ex px IIC T4 Gb
II 2G Ex px IIC T3 Gb
II 3G Ex pz IIC T4 Gc
II 3G Ex pz IIC T3 Gc
Kuweta procesowa: II 2G Ex e IIC Gb
Bezpieczeństwo elektryczne
CE
Stopień ochrony
IP 65
Kuweta pomiarowa zależnie od wykonania
Wyjścia analogowe
2 Wyjścia:
0/4 ... 22 mA, 500 Ω
Odseparowane galwanicznie, maks. liczba wyjść zależy od aplikacji
Wejścia analogowe
2 Wejścia:
0/4 ... 22 mA, 100 Ω
Odseparowane galwanicznie, maks. liczba wejść zależy od aplikacji
Wyjścia dwustanowe
5 Wyjścia:
2 przekaźniki mocy, z separacją galwaniczną, 3 wyjścia bezpotencjałowe, maks, liczba wyjść
zależy od aplikacji
2016-07-25 17:32:29 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
MCS300P
A
B
C
D
E
F
Wejścia dwustanowe
4 Wejścia:
Otwarte styki, bezpotencjałowe; maks. liczba wejść zależy od aplikacji
Interfejsy i protokoły sieci przemysłowej
Ethernet Modbus TCP (nie w wersji Ex)
Ethernet OPC (nie w wersji Ex)
Ethernet SOPAS ET (nie w wersji Ex)
Wskazanie
Diody stanu LED: „Zasilanie”, „Konserwacja” i „Zakłócenie”
Wyświetlacz LCD
Wprowadzanie
Przyciski funkcyjne
Obsługa
Przy użyciu wyświetlacza ciekłokrystalicznego
Przy użyciu oprogramowania SOPAS ET (nie w wersji Ex)
Wymiary (szer. x wys. x głęb.)
Patrz rysunki wymiarowe
Masa
≤ 30 kg
Bez kuwety pomiarowej
Materiał, mający kontakt z medium
Kuweta pomiarowa zależnie od wykonania
Materiał
Aluminium powlekane
Zasilanie
H
I
J
K
L
M
N
O
P
Q
R
S
T
Napięcie Wykonanie standardowe: 115 V / 230 V
Wykonanie do strefy zagrożonej wybuchem: 230 V
Sterownik do stref zagrożonych wybuchem: 230 V
Częstotliwość Analizator: 50 ... 60 Hz
Sterownik do stref zagrożonych wybuchem: 48 ... 62 Hz
Pobór mocy Analizator: ≤ 230 W
Z ogrzewaniem kuwety: ≤ 805 W
Z 2. ogrzewaniem: ≤ 1.450 W
Funkcje korekcji
4
Kompensacja czułości skrośnej do 6 wielkości zakłócających
MCS300P
Rysunki wymiarowe (Wymiary w mm)
MCS300P, poziomy
L2
62.3
32
(1.26)
16
(0.63)
240 (9.45)
340 (13.39)
(2.45)
351.6 (13.84)
L1
351.6 (13.84)
12.8 (0.50)
25 (0.98)
350 (13.78)
350 (13.78)
13.4 (0.53)
560.7 (22.07)
253.5 (9.98)
13.4 (0.53)
)
R=
3.94
354
54 (1
(13.
94)
R=3
Kuweta
Długość
Masa
L1
L2
Łącznie
FGK
168 ... 229
1000
33,5
PGK10, FGK
299
1080
37
PGK20
399
1180
39
PGK50
699
1480
45
PGK75
949
1730
50
Wszystkie wymiary w mm, wszystkie masy w kg

Informacje
5
MCS300P
MCS300P, pionowy
253.6 (9.98)
340 (13.39)
351.2 (13.83)
133.5 (5.26)
R=
35 4
( 13
.94
)
L4
L1
100 (3.94)
28.4 (1.12)
71.5 (2.81)
51 (2.01)
49 (1.93)
22.5 (0.89)
100 (3.94)
351.6 (13.84)
354
(13
58.5
(2.30)
R=
H
I
J
K
L
M
N
O
P
Q
R
S
T
L2
101 (3.98)
)
.94
A
B
C
D
E
F
121 (4.76)
240 (9.45)
360 (14.17)
38 (1.50)
442 (17.40)
Kuweta
Długość
Masa
L1
L2
L4
Łącznie
FGK
224
1000
494
39,5
PGK190, FGK
299
1080
569
43
PGK20
399
1180
669
45
PGK50
699
1480
969
51
PGK75
949
1730
1219
56
6
MCS300P
MCS300P Ex, poziomy
L2
62.3
32
(1.26)
16
(0.63)
240 (9.45)
340 (13.39)
(2.45)
351.6 (13.84)
L1
351.6 (13.84)
155.7 (6.13)
74.7 (2.94)
12.8 (0.50)
25 (0.98)
43
246.5 (9.70)
(1.69)
350 (13.78)
350 (13.78)
13.4 (0.53)
560.7 (22.07)
253.5 (9.98)
13.4 (0.53)
)
R=
3.94
354
54 (1
(13.
94)
R=3
Kuweta
Długość
Masa
L1
L2
Łącznie
PGK10 Ex
299
1080
37
PGK20 Ex
399
1180
39
PGK50 Ex
699
1480
45
PGK75 Ex
949
1730
50

Informacje
7
MCS300P
MCS300P Ex, pionowy
253.6 (9.98)
74.7
133.5 (5.26)
340 (13.39)
351.2 (13.83)
(2.94)
R=
35 4
( 13
121 (4.76)
240 (9.45)
155.7 (6.13)
28.4 (1.12)
71.5 (2.81)
51 (2.01)
49 (1.93)
22.5 (0.89)
100 (3.94)
58.5
(2.30)
351.6 (13.84)
354
(13
.94
)
246.5 (9.70)
L4
43 (1.69)
L1
100 (3.94)
R=
H
I
J
K
L
M
N
O
P
Q
R
S
T
L2
101 (3.98)
)
.94
A
B
C
D
E
F
360 (14.17)
38 (1.50)
442 (17.40)
Kuweta
Długość
Masa
L1
L2
L4
Łącznie
PGK10 Ex
299
1080
569
43
PGK20 Ex
399
1180
669
45
PGK50 Ex
699
1480
969
51
PGK75 Ex
949
1730
1219
56
