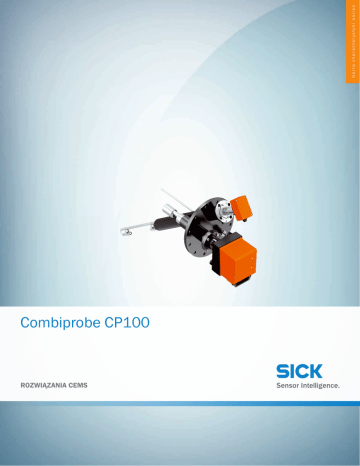

Karta charakterystyki online
Combiprobe CP100
ROZWIĄZANIA CEMS
Combiprobe CP100
ROZWIĄZANIA CEMS
A
B
C
D
E
F
Informacje do zamówienia
H
I
J
K
L
M
N
O
P
Q
R
S
T
W skrócie
Typ
Nr artykułu
Combiprobe CP100
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/Combiprobe_CP100
Opis produktu
Combiprobe CP100 to pyłomierz rozproszeniowy DUSTHUNTER SP100 i zarazem przepływomierz
objętościowy FLOWSIC100 PR na jednym kołnierzu montażowym. Sondę kombinowaną uzupełniają: przetwornik ciśnienia i termometr rezystancyjny. Do pomiaru stężenia pyłów, strumienia objętości, ciśnienia i temperatury Combiprobe CP100 potrzebuje tylko jednego otworu montażowego w
kominie. Dzięki temu nakłady na instalację są znacznie mniejsze w porównaniu z osobną instalacją poszczególnych elementów.
• Brak konieczności kalibracji mechanicznej
• Samokontrola dzięki automatycznemu cyklowi kontroli
• Łatwa parametryzacja i obsługa za pomocą wygodnego oprogramowania
• Do gazów o temperaturze do 200°C
• Do kominów o średnicy wewnętrznej od 0,7 m
Korzyści dla użytkownika
• Łatwe w instalacji kompletne rozwiązanie do rejestracji emisji pyłów oraz mających znaczenie
dla emisji wielkości referencyjnych strumienia objętości, ciśnienia i temperatury
• Niewielkie koszty eksploatacji dzięki długim okresom międzyobsługowym przyrządów pomiarowych
• Trwałe, niezawodne komponenty
• Rozproszeniowy przyrząd do pomiaru stężeń pyłów i strumienia objętości sprawdzony pod kątem przydatności wg normy EN 15267
2
ROZWIĄZANIA DO ANALIZ | SICK
Karta charakterystyki online | 2016-06-29 15:53:54
Informacje mogą ulec zmianie bez powiadomienia
Combiprobe CP100
ROZWIĄZANIA CEMS
Zakresy stosowania
• Monitorowanie emisji w elektrowniach
• Pomiar emisji w spalarniach odpadów
• Pomiar emisji w cementowniach i hutnictwie stali
• Pomiar procesowy w instalacjach technologicznych w przemyśle farmaceutycznym, spożywczym i paszowym
• Monitorowanie instalacji obróbki cieplnej i instalacji wyciągowych
• Monitorowanie procesów w przemyśle chemicznym
Szczegółowe dane techniczne
System Combiprobe CP100
Wielkości pomiarowe
Stężenie pyłów (wg grawimetrycznego pomiaru porównawczego), Prędkość gazu, Ciśnienie gazu, Temperatura gazu
Maksymalna liczba wielkości pomiarowych
4
Zakresy pomiarowe
Stężenie pyłów 0 ... 5 mg/m³ / 0 ... 200 mg/m³
Prędkość gazu 0 ... ± 40 m/s / 0
Ciśnienie bezwzględne gazu 800 ... 1.200 hPa
Temperatura gazu –50 ... +400 °C
Czas odpowiedzi (t90)
DUSTHUNTER SP100: 1 s ... 600 s
Dowolnie ustawiane
FLOWSIC100 PR: 1 s ... 300 s
Dowolnie ustawiane
Niepewność pomiaru
Stężenie pyłów: ± 2 %
Wartości końcowej zakresu pomiarowego
Prędkość gazu: ± 0,1 m/s
Ciśnienie gazu: ± 1 %
Temperatura gazu: ≤ ± 0,5 %
Temperatura procesu
–20 °C ... +200 °C
Ciśnienie procesu
–70 hPa ... 10 hPa
Wilgotność gazu procesowego
Bez kondensacji
Średnica kanału
≥ 0,75 m
Temperatura otoczenia
–20 °C ... +60 °C
Temperatura zasysanego powietrza płuczącego: –20 °C ... +45 °C
Bezpieczeństwo elektryczne
CE
Stopień ochrony
DUSTHUNTER SP100: IP 66
FLOWSIC100 PR: IP 65
Czujnik ciśnienia, czujnik temperatury: IP 54
Wymiary (szer. x wys. x głęb.)
Patrz rysunki wymiarowe
Masa
DUSTHUNTER SP100: 7,8 kg
FLOWSIC100 PR: 7,2 kg
Czujnik ciśnienia: 0,2 kg
Czujnik temperatury: 1,3 kg
Zasilanie
Napięcie DUSTHUNTER SP100, FLOWSIC100 PR Zasilanie poprzez zespół sterujący: 24
Czujnik ciśnienia, czujnik temperatury: 10 ... 30 V DC
Pobór mocy DUSTHUNTER SP100, FLOWSIC100 PR: ≤ 70 W
Czujnik ciśnienia, czujnik temperatury: ≤ 1 W
2016-06-29 15:53:54 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
Combiprobe CP100
ROZWIĄZANIA CEMS
Rysunki wymiarowe (Wymiary w mm)
System Combiprobe CP100
556 (21.89)
947 (37.28)
783 (30.83)
A
B
C
D
E
F
35°
H
I
J
K
L
M
N
O
P
Q
R
S
T
411 (16.18)
907 (35.71)
1,318 (51.89)
4
Combiprobe CP100
ROZWIĄZANIA CEMS
Zespół nadawczo-odbiorczy DHSP-T2V2
180 (7.09)
1,025 (40.35)
735 (28.94)
90
(3.54)
600 (23.62)
(4.82)
Ø 100
(3.94)
(3.54)
180 (7.09)
90
216 (8.50)
Ø 125
Ø 25
55
(0.98)
80
(2.17) (3.15)
183 (7.20)
233 (9.17)
Ø 12 (0.47)
Ø 54 (2.13)
Ø 60 (2.36)
Ø 76 (2.99)
290 (11.42)
Zespół nadawczo-odbiorczy FLSE100-PR
60 (2.36)
140 (5.51)
750 (29.53)
506.5 (19.94)
Ø 100 (3.94)
A
Ø 60
2016-06-29 15:53:54 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
(2.36)
120 (4.72)
Ø 125 (4.92)
A
270 ... 280
(10.63 ... 11.02)
5
Combiprobe CP100
ROZWIĄZANIA CEMS
2
55°
Ø 18 (0.71)
45°
80 (3.15) 70 (2.76)
Ø 375 (14.76)
45
45
1
(1.77) (1.77)
97
(3.82)
15°
3
M10
4
100 (3.94)
Ø 335 (13.19)
20 (0.89)
① Kołnierz do zespołu nadawczo-odbiorczego DHSP-T2V2
② Kołnierz do zespołu nadawczo-odbiorczego FLSE100-PR
③ G 1/2 do czujnika ciśnienia
④ G ¾ do termometru rezystancyjnego
50 (1.97)
Czujnik ciśnienia
G 1/2
128 (5.04)
34 (1.34)
Ø 9 (.35)
Termometr rezystancyjny
G 3/4
H
I
J
K
L
M
N
O
P
Q
R
S
T
Kombinowany system do montażu na kołnierz
80 (3.15)
A
B
C
D
E
F
73 (2.87)
130 (5.12)
550 (21.65)
70 (2.76)
753 (29.65)
6
