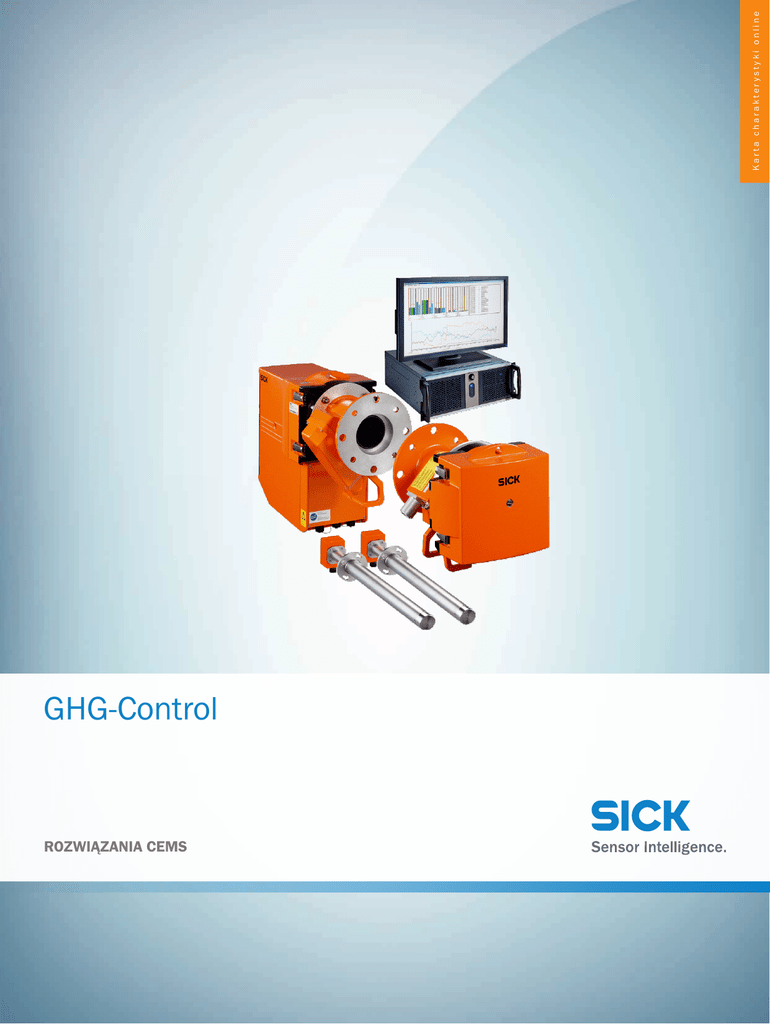

Karta katalogowa

GHG-Control
ROZWIĄZANIA CEMS
Karta charakterystyki online
GHG-Control
ROZWIĄZANIA CEMS
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
GHG-Control
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/GHG-Control
Opis produktu
Pomiar ciągły aktualnego ładunku CO2 i N2O, niezawodny i w czasie rzeczywistym: analizator gazów GHG-Control firmy SICK jest rozwiązaniem in-situ, które na bieżąco informuje o wyemitowanej
ilości gazów cieplarnianych. GHG-Control rejestruje stężenia CO2/N2O oraz ich strumień objętości
i określa bardzo precyzyjnie całkowitą ilość gazów. Dzięki GHG-Control można wyeliminować kosztowną rejestrację podstaw obliczeń, pobieranie próbek i pomiar strumieni substancji oraz okresowe analizy laboratoryjne, szczególnie w przypadku zmiennej jakości paliw albo zawartości węgla
w paliwie. Dane dotyczące ładunku gazów cieplarnianych wysyłane są bezpośrednio do modułu
sterującego SCU. Ze względu na rezygnację z kosztownych obliczeń ładunku CO2 i N2O, wyeliminowane są naddatki bezpieczeństwa metod obliczeniowych – raportowaniu i opłatom podlega tylko
ładunek rzeczywiście wyemitowany.
W skrócie
• Rozwiązanie in-situ do pomiarów emisji CO2 i N2O
• Pomiar bezpośredni również w przypadku zmieniających się paliw i palenisk na paliwo mieszane
• Pomiar bez przeliczania ze stanu suchego na wilgotny
• Wysyłanie danych dotyczących ładunku gazów cieplarnianych bezpośrednio do modułu sterującego
Korzyści dla użytkownika
• Obniżenie kosztów dzięki zredukowanym nakładom na rejestrację gazów cieplarnianych
• Niższe nakłady na ustalanie strumieni substancji i jakości paliwa.
• Wyeliminowanie zbędnych naddatków bezpieczeństwa metody obliczeniowej
• Raportowanie i opłacanie tylko rzeczywistej emisji gazów cieplarnianych
• Niskie koszty eksploatacji ze względu na minimalne nakłady na konserwację
• Doradztwo, projektowanie i wdrażanie oferowane przez jednego dostawcę
2
ROZWIĄZANIA DO ANALIZ | SICK
Karta charakterystyki online | 2016-06-29 15:53:54
Informacje mogą ulec zmianie bez powiadomienia
GHG-Control
ROZWIĄZANIA CEMS
Zakresy stosowania
• Łatwe uzyskiwanie danych dla przedsiębiorstw zobowiązanych do raportowania gazów cieplarnianych
• Precyzyjne rozliczanie ładunków gazów cieplarnianych w ramach systemu handlu emisjami albo opodatkowania emisji
Szczegółowe dane techniczne
System GM35
Wielkości pomiarowe
CO, CO2, H2O, N2O
Wielkości pomiarowe certyfikowane
CO, CO2, H2O
Metody pomiarowe
Korelacja filtrów gazu, Korelacja filtrów interferencyjnych
Zakresy pomiarowe
CO 0 ... 180 ppm / 0 ... 20.000 ppm
CO2 0 ... 22,5 Vol.-% / 0 ... 100 Vol.-%
H2O 0 ... 25 Vol.-% / 0 ... 100 Vol.-%
N2O 0 ... 60 ppm / 0 ... 2.500 ppm
Zakresy pomiarowe odnoszą się do odcinka pomiarowego o długości 1 m
Zakresy pomiarowe zależnie od zastosowania i wersji urządzenia
Zakresy pomiarowe certyfikowane
CO 0 ... 75 mg/m³ / 0 ... 2.000 mg/m³
CO2 0 ... 15 Vol.-%
H2O 0 ... 25 Vol.-%
Wersje Cross-Duct- i GMP sprawdzone pod względem przydatności
Dryft punktu zerowego
± 2 % w odniesieniu do wartości końcowej zakresu pomiarowego
Dryft punktu odniesienia
± 2 % w okresie międzyobsługowym, w odniesieniu do wartości końcowej zakresu pomiarowego
Temperatura otoczenia
–40 °C ... +55 °C
Zmienność temperatury maks. ± 10 C/h
Temperatura składowania
–40 °C ... +55 °C
Wilgotność otoczenia
≤ 96 %
Wilgotność względna, niedopuszczalne roszenie powierzchni optycznych
Zgodność
Dopuszczony do systemów wymagających pozwolenia
2001/80/WE (13. BImSchV)
2000/76/WE (17. BImSchV)
27.BImSchV
TA-Luft
EN 15267
EN 14181
MCERTS
Bezpieczeństwo elektryczne
CE
Stopień ochrony
IP 65 / NEMA 4x
Obsługa
Obsługa za pomocą menu, poprzez osobny moduł sterujący
Wersja
Wersja Cross-Duct
Wersja z sondą pomiarową
Funkcje kontroli
Automatyczny cykl kontroli punktu zerowego i punktu odniesienia
Zespół nadawczo-odbiorczy
Opis
Zespół analizujący systemu pomiarowego
Stopień ochrony
IP 65 / NEMA 4x
2016-06-29 15:53:54 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
GHG-Control
ROZWIĄZANIA CEMS
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Wymiary (szer. x wys. x głęb.)
291 mm x 527 mm x 529 mm
Masa
29 kg
Zasilanie
Napięcie 115 V AC / 230 V AC
Częstotliwość 48 ... 62 Hz
Pobór mocy ≤ 350 W
Zespół odbłyśnika
Opis
Zespół odbłyśnika z retroreflektorem wklęsłym
Temperatura procesu
≤ +500 °C
Przy pomiarze N2O maks. 180°C
Ciśnienie procesu
W zależności od zespołu powietrza płuczącego
291 mm x 280 mm x 161 mm
Masa
1,5 kg
Zespół przyłączeniowy
Opis
Do przedłużenia wewnętrznego połączenia magistrali CAN za pomocą przewodu dostarczanego
przez klienta
125 mm x 103 mm x 57 mm
Masa
3 kg
Nasadka powietrza płuczącego; moduł nadawczo-odbiorczy
Opis
Nasadka kołnierzowa z przyłączami dla powietrza płuczącego i okablowaniem zewnętrznym
320,9 mm x 360 mm x 220 mm
Masa
7 kg
Przyłącza gazu pomocniczego
Powietrze płuczące
Wbudowane elementy
Czujnik temperatury PT1000
Czujnik ciśnienia
Nasadka powietrza płuczącego; zespół odbłyśnika
Opis
Nasadka kołnierzowa z przyłączami dla powietrza płuczącego i okablowaniem zewnętrznym
320,9 mm x 360 mm x 220 mm
Masa
7 kg
Powietrze płuczące
Zespół powietrza przepłukującego SLV4-2, 2BH1300, 3-fazowy
Opis
Zespół do uzdatniania powietrza wolnego od pyłów do płukania powierzchni układu optycznego
Przepływ gazu
38 m³/h ... 63 m³/h
Przy przeciwciśnieniu 30 hPa, zależnie od podciśnienia w filtrze
–20 °C ... +40 °C
Stopień ochrony
IP 54
550 mm x 550 mm x 258 mm (Szczegóły — patrz rysunki wymiarowe)
Masa
18 kg
Zasilanie
Prąd trójfazowy 3-fazowy, Δ: 200 ... 240 V, 50 Hz, 2,6 A, 350 W
3-fazowy, Δ: 220 ... 275 V, 60 Hz, 2,3 A, 450 W
3-fazowy, Y: 345 ... 415 V, 50 Hz, 1,5 A, 350 W
3-fazowy, Y: 380 ... 480 V, 60 Hz, 1,3 A, 450 W
4
GHG-Control
ROZWIĄZANIA CEMS
Powietrze płuczące: 40 mm
Funkcje kontroli
Czujnik podciśnienia (punkt przełączania –35 hPa)
Wbudowane elementy
Dwustopniowy filtr powietrza, typ Europiclon, zdolność zatrzymywania pyłu 200 g
System FLOWSIC100
Wielkości pomiarowe
Strumień objętości w warunkach roboczych, Przepływ objętościowy w warunkach normalnych,
Prędkość gazu, Prędkość dźwięku, Temperatura gazu
Wielkości pomiarowe certyfikowane
Prędkość gazu
Metody pomiarowe
Pomiar różnicy czasu przejścia fali ultradźwiękowej
Zakresy pomiarowe
Prędkość gazu –40 ... 0 m/s / 0 ... 40 m/s
Bezstopniowa regulacja
Zakresy pomiarowe certyfikowane
Prędkość gazu 0 ... 20 m/s
Czas odpowiedzi (t90)
1 s ... 300 s
Dowolnie ustawiane
Dokładność
± 0,1 m/s
W zależności od zastosowania
Powtarzalności
Dla v < 2 m/s: ± 0,02 m/s
Dla v > 2 m/s: ± 1 %
–40 °C ... +60 °C
Temperatura składowania
–40 °C ... +70 °C
Zgodność
Dopuszczony do systemów wymagających pozwolenia
2001/80/WE (13. BImSchV)
2000/76/WE (17. BImSchV)
27.BImSchV
TA-Luft
EN 15267
EN 14181
MCERTS
Bezpieczeństwo elektryczne
CE
Stopień ochrony
IP 65
Funkcje kontroli
Automatyczny cykl kontroli punktu zerowego i punktu odniesienia
Rozszerzona diagnostyka urządzenia za pośrednictwem oprogramowania SOPAS ET
FLOWSIC100 M
Długość toru pomiarowego
Wykonanie standardowe: 0,2 m ... 4 m
Wykonanie Hastelloy: 0,2 m ... 2 m
Temperatura procesu
–40 °C ... +260 °C
Wersje dla wyższych temperatur opcjonalnie
Ciśnienie procesu
–100 hPa ... 100 hPa
Średnica kanału
0,16 m ... 3,4 m
Zapylenie
≤ 1 g/m³
W zależności od odcinka pomiarowego i temperatury gazu
Wersja
Wersja Cross-Duct
Montaż
Kąt instalacji 45° ... 60°
Zasilanie
Elementy systemu

Informacje
Zespoły nadawczo-odbiorcze FLSE100
5
GHG-Control
ROZWIĄZANIA CEMS
A
B
C
D
E
F
Moduł sterujący MCU-N
Kołnierz z rurą
FLOWSIC100 H
Długość toru pomiarowego
Wykonanie standardowe: 2 m ... 15 m
Wykonanie Hastelloy: 2 m ... 5 m
Temperatura procesu
–40 °C ... +260 °C
Wersje dla wyższych temperatur opcjonalnie
Ciśnienie procesu
–100 hPa ... 100 hPa
Średnica kanału
1,4 m ... 13 m
Zapylenie
≤ 100 g/m³
W zależności od odcinka pomiarowego i temperatury gazu; dla suchego, nielepkiego pyłu
Wersja
Wersja Cross-Duct
Montaż
Kąt instalacji 45° ... 60°
Zasilanie
Elementy systemu
H
I
J
K
L
M
N
O
P
Q
R
S
T
6
Zespoły nadawczo-odbiorcze FLSE100
Moduł sterujący MCU-N
Kołnierz z rurą
GHG-Control
ROZWIĄZANIA CEMS
Rysunki wymiarowe (Wymiary w mm)
Zespół nadawczo-odbiorczy GM35
27
531,7 (20.93)
156 (6.14)
°
45
45
6,8
°
(0.27)
(4.17)
> 106
390 (15.35)
200 (7.87)
110 (4.33)
(1.06)
291 (11.46)
135 (5.31)
99,7
643 (25.31)
(3,93)
>
95
°

Informacje
7
GHG-Control
ROZWIĄZANIA CEMS
Zespół odbłyśnika GM35
291 (11.46)
135 (5.31)
°
45°
280 (11.02)
45
Ø 200
(7.87)
144 (5.67)
161 (6.34)
R
146 (5.75)
35.5
=
( 11 2 9 5
.61
)
H
I
J
K
L
M
N
O
P
Q
R
S
T
(1.40)
A
B
C
D
E
F
ma
x. 1
8
20
°
GHG-Control
ROZWIĄZANIA CEMS
57 (2.24)
Zespół przyłączeniowy GM35
PG11
PG13,5
125 (4.92)
6 (0.24)
113 (4.45)
Ø5
14
23
(0.91)
(0.55)
80 (3.15)
52 (2.05)
(0.20)
Zespół powietrza przepłukującego SLV4-2, 2BH1300
470 (18.50)
550 (21.65)
Ø 10 (0.39)
40
(1.57)
40
(1.57)
470 (18.50)
550 (21.65)

Informacje
128 (5.04)
258 (10.16)
9
GHG-Control
ROZWIĄZANIA CEMS
60 (2.36)
142 (5.59)
200/350/550/750
Ø 100 (3.94)
A
Ø 125 (4-92)
Ø 60
120 (4.72)
A
(2.36)
(7.87/13.78/21.65/29.53)
Zespół nadawczo-odbiorczy FLSE100-M
200/350/550 (7.87/13.78/21.65)
A
10
Ø 75 (2.95)
Ø 35
157 (6.18)
(1.38)
60 (2.36)
Ø 100 (3,94)
H
I
J
K
L
M
N
O
P
Q
R
S
T
Zespół nadawczo-odbiorczy FLSE100-H
120 (4.72)
A
B
C
D
E
F
A
