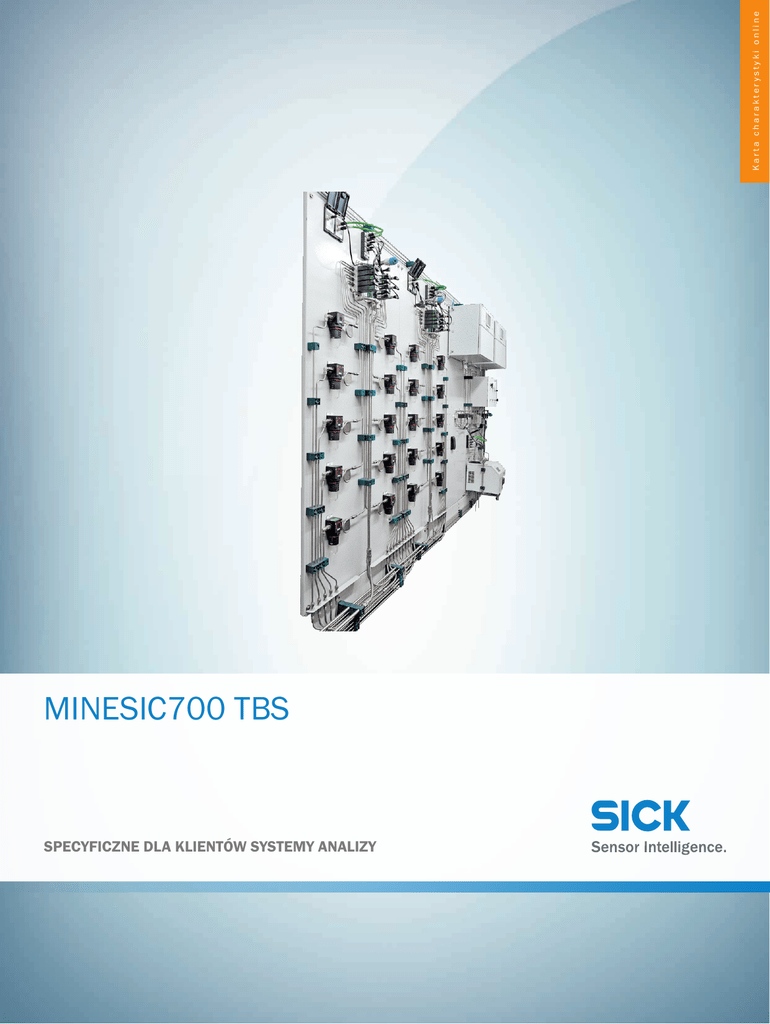

MINESIC700 TBS
SPECYFICZNE DLA KLIENTÓW SYSTEMY ANALIZY
MINESIC700 TBS
SPECYFICZNE DLA KLIENTÓW SYSTEMY ANALIZY
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
MINESIC700 TBS
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/MINESIC700_TBS
Opis produktu
System analityczny z wiązką rur MINESIC700 TBS doskonale nadaje się do monitorowania atmosfery kopalnianej w szybach i w wyeksploatowanych obszarach w podziemnych kopalniach węgla.
Przez specjalnie wykonane węże polietylenowe, połączone z wydajną pompą gazów pomiarowych,
system pobiera gazy z różnych miejsc w kopalni. System zawiera także pompy płuczące, certyfikowane zabezpieczenia przeciwpłomieniowe i komponenty do kondycjonowania gazu. Próbka gazu
jest analizowana sprawdzonymi analizatorami gazu NDIR oraz paramagnetycznymi analizatorami
tlenu.
W skrócie
• Ekstrakcyjny pomiar gazów w kopalniach węgla
• Certyfikowany zgodnie z IECEx i ANZEx
• Niezawodny pomiar ciągły (24/7)
• Automatyczne przełączenie do 40 punktów pomiarowych
• Automatyczny alarm i zapis alarmów do dziennika
• System w standardowym kontenerze do łatwego transportu
• Oddzielne pomieszczenie do gazów probierczych
• Sterownia oddzielona od pomieszczenia analitycznego i gazów probierczych
Korzyści dla użytkownika
• System zawiera niezawodne analizatory SICK o dużej żywotności
• System modułowy, z możliwością rozbudowy z 10 do 40 punktów pomiarowych
• Konfigurowane przez użytkownika przełączanie punktów pomiarowych
• Większe bezpieczeństwo w kopalni dzięki rejestracji długookresowych trendów w atmosferze
kopalnianej w każdym punkcie pomiarowym
• Zdalna obsługa z centralnej sterowni
• Łatwa obsługa i konserwacja systemu
• Obszerny pakiet serwisowy SICK LifeTime Services, z różnymi opcjami pomocy technicznej
• Dogłębna znajomość systemu dzięki intensywnym szkoleniom użytkowników
2
ROZWIĄZANIA SYSTEMOWE | SICK
Karta charakterystyki online | 2017-02-28 14:58:09
Informacje mogą ulec zmianie bez powiadomienia
MINESIC700 TBS
SPECYFICZNE DLA KLIENTÓW SYSTEMY ANALIZY
Zakresy stosowania
• Podziemne kopalnie węgla
• Podziemne kopalnie twardych minerałów
• Instalacje do odprowadzania metanu
Szczegółowe dane techniczne
System
Wielkości pomiarowe
CO, CO2, CH4, O2, Inne komponenty na zapytanie
Przepływ gazu
Analizator: ≤ 60 l/h
Przy użyciu automatycznej kontroli przepływu
Temperatura mierzonego gazu
+5 °C ... +50 °C
Temperatura otoczenia
+5 °C ... +50 °C
Temperatura składowania
+5 °C ... +55 °C
Zgodność
ANZEx Ex V (AS1482) – nr certyfikatu ANZEx 12.2006
Analizator z certyfikatem NATA
Interfejsy
Ethernet
Światłowody
Protokół magistrali
Modbus (Analizator)
Ethernet TCP/IP
Obsługa
Za pomocą sterownika PLC Allen Bradley
Za pomocą oprogramowania Safegas
Za pomocą sterownika Flexi Soft firmy SICK (użycie kontenera MINESIC700 TBS)
Wersja
Systemy do 10, 20, 30 lub 40 punktów pomiarowych
Modułowa rozbudowa co 10 punktów pomiarowych, maks. 40 punktów pomiarowych na system
Wymiary (szer. x wys. x głęb.)
12,2 m x 2,9 m x 2,44 m (Kontener 40″ High Cube)
Masa
≥ 8.500 kg
Zależnie od konfiguracji systemu
Zasilanie
Napięcie 415 V AC
Częstotliwość 50 Hz
Pobór mocy ≤ 15 kW
Funkcje korekcji
Ręczna regulacja z użyciem gazów probierczych (przy użyciu oprogramowania Safegas)
Funkcje kontroli
Monitorowanie pomieszczenia analitycznego i dopływu świeżego powietrza (punkty pomiarowe
TBS 41 i 42)
Wymuszona wentylacja pomieszczenia analitycznego i pomieszczenia gazów wentylatorami “Ex
d”
Wbudowane elementy
Chłodnica gazu mierzonego
Pompa gazu mierzonego
Pompa płucząca (jedna na 10 punktów pomiarowych)
Przewody gazu pomiarowego (1/2″ maks. 6500 m lub 5/8″ maks. 9500 m)
Opcje
Systemy zwalczania pożaru
Zapasowy agregat prądotwórczy
Chromatograf gazowy
Instalacja telewizji przemysłowej do monitoringu
Integracja systemu pomiaru gazów cieplarnianych MINESIC700 GHG
System odprowadzania metanu
Podziemne szafy/płyty rozdzielcze
Filtry końcowe, pułapki wodne, podziemne płyty uszczelniające
Zestaw do kontroli przewodów
Płyta do płukania zwrotnego
Zestaw narzędzi
