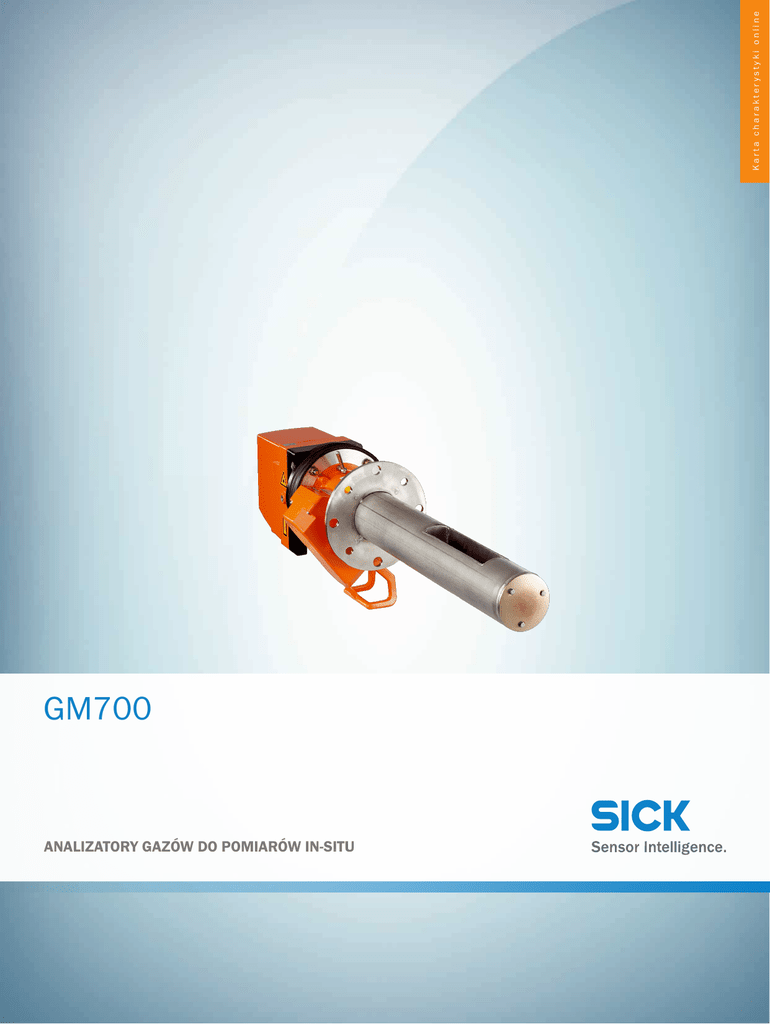

Karta charakterystyki online
GM700
ANALIZATORY GAZÓW DO POMIARÓW IN-SITU
GM700
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
GM700
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/GM700
Opis produktu
Niezawodność, precyzja i bardzo krótkie czasy reakcji to główne właściwości laserowego analizatora gazów GM700. W oparciu o metodę TDLS (Tunable Diode Laser Spectroscopy), analizator
GM700 mierzy różne składniki gazu, takie jak np. NH3, HF, HCl albo H2O, zgodnie z zasadą specyficznej absorpcji światła. Pomiar in situ jest idealny do szybkiego określenia stężeń gazów w sterowaniu procesem oraz monitorowaniu emisji.
W skrócie
• Wysoka selektywność dzięki wysokiej rozdzielczości spektralnej
• Krótkie czasy reakcji
• Nie jest wymagana kalibracja
• Brak części ruchomych, przyrząd właściwie nie zużywa się
• Bez pobierania i kondycjonowania gazu
Korzyści dla użytkownika
• Wiarygodne wartości pomiarowe dzięki pomiarowi in-situ bezpośrednio w procesie
• Optymalne dostosowanie do zadań pomiarowych dzięki wersji z sondą albo Cross-Duct
• Wysoka niezawodność podczas pracy
• Możliwość stosowania również w trudnych warunkach otoczenia
• Wykrywanie szybkich lub krótkotrwałych wahań występujących w procesie
2
15267
14181
certified
certified
ANALIZATORY GAZU | SICK
Karta charakterystyki online | 2016-07-25 17:32:29
Informacje mogą ulec zmianie bez powiadomienia
GM700
Zakresy stosowania
• Pomiar poślizgu amoniaku w instalacjach DeNOx
• Monitorowanie emisji fluorowodoru w termoelektrolizie aluminium
• Pomiar zawartości amoniaku w spalinach samochodowych
• Pomiar amoniaku w kompostowniach lub spalarniach odpadów z maks. 40% obj. H2O
• Pomiar HCl w instalacjach do spalania
• Pomiar HF w przemyśle ceramicznym
Szczegółowe dane techniczne
System
Wielkości pomiarowe
NH3, HF, HCl, H2O
Wielkości pomiarowe certyfikowane
HF
Metody pomiarowe
Spektroskopia przy użyciu lasera diodowego (TDLS)
Długość toru pomiarowego
Wersja Cross-Duct: 0,5 m ... 6 m
W zależności od zastosowania
Otwarta sonda pomiarowa (GMP): 0,25 m ... 1,5 m
Sonda pomiarowa z możliwością kalibracji za pomocą gazu (GPP): 0,227 m ... 0,977 m
Zakresy pomiarowe
NH3 0 ... 25 ppm / 0 ... 4.000 ppm
HF 0 ... 5 ppm / 0 ... 2.000 ppm
HCl 0 ... 10 ppm / 0 ... 3.000 ppm
Zakresy pomiarowe odnoszą się do odcinka pomiarowego o długości 1 m
Zakresy pomiarowe zależnie od zastosowania i wersji urządzenia
Podwójny zakres pomiarowy
HCl / H2O 0 ... 10 ppm / 0 ... 3.000 ppm (HCl)
0 ... 50 Vol.-% / 0 ... 100 Vol.-% (H2O)
NH3 / H2O 0 ... 25 ppm / 0 ... 4.000 ppm (NH3)
0 ... 5 Vol.-% / 0 ... 40 Vol.-% (H2O)
Zakresy pomiarowe odnoszą się do odcinka pomiarowego o długości 1 m
Zakresy pomiarowe zależnie od zastosowania i wersji urządzenia
Zakresy pomiarowe certyfikowane
HF 0 ... 5 mg/m³ / 0 ... 25 mg/m³
Tylko wersja Cross-Duct została sprawdzona pod kątem przydatności
Czas odpowiedzi (t90)
1 s ... 360 s
Nastawny
Dokładność
Punkt zerowy: ≤ ± 2 %
W odniesieniu do wartości końcowej zakresu pomiarowego
Czułość: ≤ ± 2 %
W okresie międzyobsługowym (6 miesięcy), w odniesieniu do wartości końcowej zakresu pomiarowego
Temperatura otoczenia
–40 °C ... +50 °C
Zależnie od parametryzacji; szybkość zmiany temperatury maks. ±10°C/h
Temperatura składowania
–40 °C ... +55 °C
Wilgotność otoczenia
≤ 85 %
Wilgotność względna, nie powodująca korozji
Zgodność
Dopuszczony do systemów wymagających pozwolenia
2016-07-25 17:32:29 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
GM700
A
B
C
D
E
F
2001/80/WE (13. BImSchV)
2000/76/WE (17. BImSchV)
27.BImSchV
TA-Luft
EN 15267
EN 14181
Tylko dla HF
Bezpieczeństwo elektryczne
CE
Funkcje kontroli
Automatyczny cykl kontrolny punktu zerowego i referencyjnego (tylko dla NH3 i HCl)
Zespół nadawczo-odbiorczy
Opis
Zespół analizujący systemu pomiarowego
Stopień ochrony
IP 65
Wymiary (szer. x wys. x głęb.)
239 mm x 272 mm x 330 mm
Masa
13 kg
Zasilanie
Napięcie Zasilanie poprzez moduł analizujący: 24 V DC
Przyłącza gazu pomocniczego
H
I
J
K
L
M
N
O
P
Q
R
S
T
Gaz wzorcowy: Swagelok 1/4″
Gaz płuczący: Swagelok 1/4″
Otwarta sonda pomiarowa (GMP)
Opis
Sonda pomiarowa w wersji otwartej ze zintegrowanym systemem prowadzenia powietrza płuczącego
Temperatura procesu
–40 °C ... +250 °C
Ciśnienie procesu
W zależności od zespołu powietrza płuczącego
Wilgotność gazu procesowego
Bez kondensacji
Stopień ochrony
IP 65
Patrz rysunki wymiarowe
Masa
25 kg
Zasilanie
Napięcie Zasilanie poprzez moduł analizujący: 24 V DC
Wbudowane elementy
Przepływomierz (monitorowanie dopływu powietrza płuczącego)
Czujnik temperatury PT1000 (pomiar temperatury gazu)
Czujnik ciśnienia
Sonda pomiarowa z możliwością kalibracji za pomocą gazu (GPP)
Opis
Sonda pomiarowa z przepuszczającym gaz wkładem filtrującym do kalibracji za pomocą gazu
wzorcowego
Temperatura procesu
HCl: +130 °C ... +430 °C
NH3: +300 °C ... +430 °C
Ciśnienie procesu
120 hPa
Stopień ochrony
IP 65
Patrz rysunki wymiarowe
Masa
45 kg
Zasilanie
Napięcie 150 V / 230 V
Częstotliwość 50 Hz / 60 Hz
Pobór mocy ≤ 150 W
Wbudowane elementy
4
Czujnik temperatury PT1000 (pomiar temperatury gazu)
Czujnik ciśnienia
GM700
Ogrzewanie optycznych powierzchni granicznych
Zespół odbłyśnika (wersja Cross-Duct)
Opis
Zespół odbłyśnika z retroreflektorem wklęsłym
Temperatura procesu
≤ +200 °C
Wilgotność gazu procesowego
Bez kondensacji
Stopień ochrony
IP 65
291 mm x 280 mm x 161 mm
Masa
7 kg
Moduł analizujący GM700, obudowa z blachy stalowej
Opis
Moduł analizujący pełni rolę interfejsu użytkownika, służy do przetwarzania danych, ich wyprowadzania, a także do funkcji sterowania i nadzoru.
Stopień ochrony
IP 65 / NEMA 4x
Wyjścia analogowe
3 Wyjścia:
0/4 ... 20 mA, 500 Ω
Z separacją galwaniczną
Wejścia analogowe
2 Wejścia:
0 ... 20 mA, 100 Ω
Do temperatury i ciśnienia gazu
Wyjścia dwustanowe
3 Styki przekaźnika:
48 V AC, 1 A, 60 W / 48 V DC, 1 A, 30 W
Wejścia dwustanowe
3 Wejścia:
24 V
Interfejsy i protokoły sieci przemysłowej
RS-232 Własny interfejs serwisowy
Wskazanie
Wyświetlacz LCD
Diody statusu: „Operation”, „Service”, „Warning” oraz „Malfunction”.
Wprowadzanie
Przyciski kursora
Przyciski funkcyjne
Wersja
Obudowa z blachy stalowej
200 mm x 346 mm x 97,5 mm
Masa
≤ 4,7 kg
Zasilanie
Moduł analizujący GM700, obudowa odlana z metalu
Opis
Moduł analizujący pełni rolę interfejsu użytkownika, służy do przetwarzania danych, ich wyprowadzania, a także do funkcji sterowania i nadzoru.
Stopień ochrony
IP 67 / NEMA 6
Wyjścia analogowe
3 Wyjścia:
0/4 ... 20 mA, 500 Ω
Z separacją galwaniczną
Wejścia analogowe
2 Wejścia:
0 ... 20 mA, 100 Ω
Do temperatury i ciśnienia gazu
Wyjścia dwustanowe
3 Styki przekaźnika:
48 V AC, 1 A, 60 W / 48 V DC, 1 A, 30 W
Wejścia dwustanowe
3 Wejścia:

Informacje
5
GM700
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
24 V
Interfejsy i protokoły sieci przemysłowej
RS-232 Własny interfejs serwisowy
Wskazanie
Wyświetlacz LCD
Diody statusu: „Operation”, „Service”, „Warning” oraz „Malfunction”.
Wprowadzanie
Przyciski kursora
Przyciski funkcyjne
Wersja
Obudowa z odlewu metalowego
289 mm x 370 mm x 138 mm
Masa
≤ 8,6 kg
Zasilanie
Zespół przyłączeniowy
Opis
Do przedłużenia wewnętrznego połączenia magistrali CAN za pomocą przewodu dostarczanego
przez klienta
175 mm x 110,5 mm x 175 mm
Masa
3 kg
Zasilanie
Wbudowane elementy
Zintegrowany zasilacz 24 V do zasilania zespołu nadawczo-odbiorczego
Nasadka powietrza płuczącego
Opis
Nasadka kołnierzowa z przyłączami dla powietrza płuczącego i czujnika temperatury
420 mm x 429 mm x 220 mm
Masa
7 kg
Powietrze płuczące: Króciec do węża 40 mm
Przyłącza elektryczne
Przepływomierz
Czujnik temperatury PT1000
Zespół powietrza przepłukującego SLV4-2, 2BH1300, 3-fazowy
Opis
Zespół do uzdatniania powietrza wolnego od pyłów do płukania powierzchni układu optycznego
Przepływ gazu
38 m³/h ... 63 m³/h
Przy przeciwciśnieniu 30 hPa, zależnie od podciśnienia w filtrze
Temperatura otoczenia
–20 °C ... +40 °C
Stopień ochrony
IP 54
550 mm x 550 mm x 258 mm (Szczegóły — patrz rysunki wymiarowe)
Masa
18 kg
Zasilanie
Prąd trójfazowy 3-fazowy, Δ: 200 ... 240 V, 50 Hz, 2,6 A, 350 W
3-fazowy, Δ: 220 ... 275 V, 60 Hz, 2,3 A, 450 W
3-fazowy, Y: 345 ... 415 V, 50 Hz, 1,5 A, 350 W
3-fazowy, Y: 380 ... 480 V, 60 Hz, 1,3 A, 450 W
Powietrze płuczące: 40 mm
Funkcje kontroli
Czujnik podciśnienia (punkt przełączania –35 hPa)
6
GM700
Wbudowane elementy
Dwustopniowy filtr powietrza, typ Europiclon, zdolność zatrzymywania pyłu 200 g
Rysunki wymiarowe (Wymiary w mm)
Zespół nadawczo-odbiorczy GM700
335 (13.19)
90°
41
239 (9.41)
(1.61)
257 (10.12)
90°
272 (10.71)
45°
80 (3.15)
206 (10.24)
96 (3.78)

Informacje
7
GM700
Otwarta sonda pomiarowa (GMP)
L1
Ø 114.3
L3
A
B
(4.50)
L2
227 (8.94)
10 (0.39)
55
76.4 (3.01)
(2.17)
A
B
C
D
E
F
Ø 254 (10.00)
4
45
Ø 200 (7.87)
B
45
°
°
45
°
Ø 18
5)
(0.71
)
233.2 (9.18)
360 (14.17)
Ø 14 (0.5
5°
Ø
40
(1
.5
7)
H
I
J
K
L
M
N
O
P
Q
R
S
T
Ø 200 (7.87)
A
144 (5.67) 176.9 (6.98)
Sondy pomiarowe GMP
Ø 215.8 (8.50)
Szczelina pomiarowa L3 (aktywny odcinek pomiarowy)
250
500
750
1000
1250
1500
Długość sondy,
znamionowa
L1
L2
900
935
296
46
---
---
---
---
1500
1644
1004,5
754,5
504,5
254,5
---
---
2000
2128
1489
1239
989
739
489
239
Wszystkie wymiary w mm.
Opcjonalnie inne długości właściwe dla danego zastosowania
8
GM700
Sonda pomiarowa z możliwością kalibracji za pomocą gazu (GPP)
L1
227 (8.94)
10 (0.39)
L3
L2
Ø 114.3
Ø 254
(10.00)
B
238 (9.37)
8
Ø1
Ø
(0.7
1)
88
.4
22
(0.
)
233 (9.17)
360 (14.17)
A
Ø 254 (10.00)
Ø 215.8 (8.50)
Ø 200 (7.87)
45
°
°
45
(4.50)
B
A
Sondy pomiarowe GPP
Szczelina pomiarowa L3 (aktywny odcinek pomiarowy)
227
477
727
977
Nominalna długość sondy
L1
L2
1000
904
353
103
---
---
1500
1614
1063
813
563
313
2000
2098
1547
1297
1047
797
Wszystkie wymiary w mm
Opcjonalnie inne długości właściwe dla danego zastosowania

Informacje
9
GM700
Zespół odbłyśnika GM700
291 (11.46)
135 (5.31)
°
45°
280 (11.02)
45
Ø 200
(7.87)
144 (5.67)
161 (6.34)
R
146 (5.75)
35.5
=
( 11 2 9 5
.61
)
H
I
J
K
L
M
N
O
P
Q
R
S
T
(1.40)
A
B
C
D
E
F
ma
x. 1
10
20
°
GM700
Błąuł analizujący, obudowa z blachy stalowej
200 (7.87)
160 (6.30)
97.5 (3.84)
90 (3.54)
82 (3.22)
23
(0.91)
322 (12.68)
300 (11.81)
Ø 8 (0.31)
Błąuł analizujący, obudowa odlana z metalu
(0.2
8)
138 (5.43)
Ø7
85 (3.35)
370 (14.57)
25 (0.98)
235 (9.25)
330 (12.99)
260 (10.24)
R=
27
3(
10
.7 5
)
289 (11.38)

Informacje
11
GM700
163 (6.42)
8)
57 (2.24)
(0.1
52 (2.05)
80 (3.15)
4 .5
30.5
(3.15)
175 (6.89)
Zespół powietrza przepłukującego SLV4-2, 2BH1300
Ø 10 (0.39)
470 (18.50)
H
I
J
K
L
M
N
O
P
Q
R
S
T
Zespół przyłączeniowy GM700
550 (21.65)
A
B
C
D
E
F
40
(1.57)
40
(1.57)
12
470 (18.50)
550 (21.65)
128 (5.04)
258 (10.16)
Karta charakterystyki online
SICK W SKRÓCIE
Firma SICK należy do czołowych producentów inteligentnych czujników i rozwiązań wykorzystujących czujniki
do zastosowań przemysłowych. Wyjątkowa gama produktów i usług stwarza idealną podstawę dla bezpiecznego i wydajnego sterowania procesami, ochrony ludzi przed wypadkami i unikania zanieczyszczenia
środowiska.
Mamy szerokie doświadczenie w różnych branżach i znamy występujące w nich procesy oraz wymagania.
Nasze inteligentne czujniki zapewniają klientom dokładnie to, czego im potrzeba. W centrach aplikacji w Europie, Azji i Ameryce Północnej rozwiązania systemowe są testowane i optymalizowane pod kątem potrzeb
konkretnych klientów. Wszystko to sprawia, że jesteśmy niezawodnym dostawcą i partnerem w zakresie
rozwoju.
Naszą ofertę dopełniają kompleksowe usługi: rozwiązania SICK LifeTime Services wspierają klientów w trakcie całego cyklu użytkowania maszyny i dbają o bezpieczeństwo i produktywność.
Właśnie tak rozumiemy hasło „Sensor Intelligence”.
BLISKO KLIENTA NA CAŁYM ŚWIECIE:
Osoby kontaktowe i pozostałe lokalizacje
- www.sick.com
SICK AG |Waldkirch|Niemcy |www.sick.com
