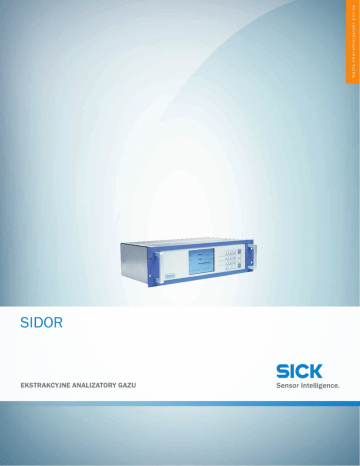

Karta charakterystyki online
SIDOR
EKSTRAKCYJNE ANALIZATORY GAZU
SIDOR
A
B
C
D
E
F
Informacje do zamówienia
H
I
J
K
L
M
N
O
P
Q
R
S
T
W skrócie
Typ
Nr artykułu
SIDOR
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/SIDOR
Opis produktu
SIDOR to analizator gazu do pomiaru maks. 2 komponentów IR. Ponadto, dzięki zintegrowanej
elektrochemicznej albo paramagnetycznej komorze pomiarowej możliwy jest pomiar zawartości
tlenu. Ważną cechą jest konserwacja co pół roku z użyciem gazów wzorcowych. Stabilność komór
pomiarowych umożliwia w ciągu tego pół roku kalibracje tylko przy użyciu gazu obojętnego albo
powietrza atmosferycznego. Kompensacja ciśnienia gazu mierzonego jest standardem. SIDOR
dysponuje badaniem przydatności TÜV do dużych instalacji spalających i krematoriów.
• Detektor o wysokiej stabilności długotrwałej
• Pomiary zawartości O2 metodą paramagnetyczną albo elektrochemiczną
• Automatyczna kalibracja powietrzem atmosferycznym wolnym od składników gazu
• Odporność na zanieczyszczenie
Korzyści dla użytkownika
• Automatyczna korekta regulacji, samokontrola i diagnostyka błędów
• Konieczne tylko sprawdzenie co pół roku gazem wzorcowym
• Długie okresy międzyobsługowe
• Badanie przydatności TÜV i certyfikacja MCERTS zgodnie z normą EN 15267
• W wielu przypadkach możliwość naprawy na miejscu
• Wymiana komponentów bez kosztownego wyrównywania temperatury w zakładzie
2
15267
14181
certified
certified
ANALIZATORY GAZU | SICK
Karta charakterystyki online | 2016-06-29 15:53:31
Informacje mogą ulec zmianie bez powiadomienia
SIDOR
Zakresy stosowania
• Monitorowanie emisji zgodnie z 13. (2001/80/WE) oraz 27. niemieckim rozporządzeniem BImSchV.
• Optymalizacja instalacji paleniskowych w małych kotłach
• Monitorowanie gazów wysypiskowych i biofermentatorów
• Pomiary eksploatacyjne w elektrowniach
Szczegółowe dane techniczne
System SIDOR
Przepływ gazu
30 l/h ... 60 l/h
Temperatura mierzonego gazu
0 °C ... +45 °C
Temperatura na wejściu analizatora
Ciśnienie procesu
–200 hPa ... 300 hPa
Wilgotność gazu procesowego
Bez kondensacji
Zapylenie
Pozbawiony pyłów i aerozoli
Temperatura otoczenia
+5 °C ... +45 °C
Temperatura składowania
–20 °C ... +70 °C
Wilgotność otoczenia
≤ 95 %
Wilgotność względna, nie powodująca korozji
Zgodność
Dopuszczony do systemów wymagających pozwolenia
2001/80/WE (13. BImSchV)
2000/76/WE (17. BImSchV)
27.BImSchV
TA-Luft
EN 15267
EN 14181
MCERTS
Bezpieczeństwo elektryczne
CE, cCS wył.
Stopień ochrony
IP 20
Wyjścia analogowe
4 Wyjścia:
4 ... 20 mA, 500 Ω
Z separacją galwaniczną
Wyjścia dwustanowe
8 Styki przekaźnika:
30 V AC, 500 mA / 48 V DC, 500 mA
Trzy wyjścia przekaźnikowe do sygnalizacji zakłóceń, serwisu i konserwacji
8 Wyjścia tranzystorowe:
24 V DC, 500 mA
Dowolnie ustawiane
Wejścia dwustanowe
8 Wejścia z transoptorem:
24 V DC
Z separacją galwaniczną, dowolnie programowalne
Interfejsy i protokoły sieci przemysłowej
RS-232c Modbus RTU
Wskazanie
Wyświetlacz LCD
Obsługa
Obsługa za pomocą menu przy użyciu wyświetlacza ciekłokrystalicznego i klawiatury foliowej
Języki menu
Niemiecki, angielski, francuski, włoski, niderlandzki, polski, szwedzki, hiszpański
Wersja
Obudowa wsuwana 19″ o wysokości równej 3 jednostkom, do montażu w szafach systemowych
Wymiary (szer. x wys. x głęb.)
483 mm x 132,5 mm x 332 mm (Szczegóły — patrz rysunki wymiarowe)
Masa
9 kg ... 12 kg
Zależnie od wyposażenia
2016-06-29 15:53:31 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
SIDOR
A
B
C
D
E
F
Zasilanie
Napięcie 100 V / 115 V / 230 V
Częstotliwość 48 ... 62 Hz
Pobór mocy ≤ 150 W
Zależnie od konfiguracji systemu
Przyłącza gazu mierzonego
Śrubunek grodziowy PVDF
Do węża 6 x 1 mm
Opcja: Swagelok 6 mm
Opcja: Swagelok 1/4″
Funkcje korekcji
Regulacja jednopunktowa ręczna albo automatyczna za pomocą powietrza atmosferycznego
Regulacja ręczna albo automatyczna za pomocą gazów wzorcowych
Opcje
Zintegrowana pompa gazu mierzonego
Czujnik przepływu
Czujnik wilgotności
Moduł analizatora SIDOR
Opis
Selektywny analizator NDIR do ciągłego pomiaru składnika gazu, absorbowanego w podczerwonym zakresie widma.
Metody pomiarowe
Spektroskopia NDIR
Zakresy pomiarowe
H
I
J
K
L
M
N
O
P
Q
R
S
T
CH4 0 ... 5.000 ppm / 0 ... 100 Vol.-%
CO 0 ... 60 ppm / 0 ... 100 Vol.-%
CO2 0 ... 500 ppm / 0 ... 100 Vol.-%
NO 0 ... 93 ppm / 0 ... 3 Vol.-%
N2O 0 ... 100 ppm / 0 ... 100 Vol.-%
SO2 0 ... 35 ppm / 0 ... 3 Vol.-%
Zakresy pomiarowe certyfikowane
CO 0 ... 75 mg/m³ / 0 ... 375 mg/m³ / 0 ... 3.000 mg/m³
NO 0 ... 125 mg/m³ / 0 ... 600 mg/m³
SO2 0 ... 100 mg/m³ / 0 ... 200 mg/m³ / 0 ... 500 mg/m³
Czas odpowiedzi (t90)
3 s
Typowo przy 60 l/h, zależnie od długości kuwety oraz natężenia przepływu gazu
Dryft czułości
≤ 2 % raz na kwartał przy regularnej kalibracji 1-punktowej
Dryft punktu zerowego
Materiał, mający kontakt z medium
Viton B, PVDF, szkło, aluminium, Stal nierdzewna 1.4571
Moduł analizatora OXOR-E
Opis
Określanie zawartości tlenu za pomocą komory elektrochemicznej
Metody pomiarowe
Komora elektrochemiczna
Zakresy pomiarowe
O2 0 ... 10 Vol.-% / 0 ... 25 Vol.-%
O2 0 ... 25 Vol.-% / 0 ... 10 Vol.-%
30 s
Typowo przy 60 l/h, zależnie od natężenia przepływu gazu
Dryft czułości
≤ 1 % wartości końcowej zakresu pomiarowego na tydzień
≤ 2 % wartości końcowej zakresu pomiarowego na miesiąc
4
SIDOR
≤ 0,2 % raz na kwartał przy regularnej kalibracji 1-punktowej
Viton B, PVDF, Stal nierdzewna 1.4571
Moduł analizatora OXOR-P
Opis
Dokładny analizator zawartości tlenu, pracujący na zasadzie paramagnetycznej
Metody pomiarowe
Zasada hantli paramagnetycznej
Zakresy pomiarowe
O2 0 ... 3 Vol.-% / 0 ... 100 Vol.-%
O2 0 ... 25 Vol.-% / 0 ... 10 Vol.-%
≤ 4 s
Przy natężeniu przepływu gazu 60 l/h
Dryft czułości
≤ 1 % wartości końcowej zakresu pomiarowego na tydzień
≤ 1 % najmniejszego zakresu pomiarowego na tydzień
Zakres pomiarowy mniejszy od 5% obj.: ≤ 0,05 Vol.-% na tydzień
≤ 0,2 % raz na kwartał przy regularnej kalibracji 1-punktowej
Viton B, PVDF, szkło, Stal nierdzewna 1.4571, Platyna, Nikiel, aluminium

Informacje
5
SIDOR
Analizator
132.5 (5.22)
483 (19.02)
7
8
9
Esc
4
5
6
Help
1
2
3
Function
Service
Alarm
250 (9.84)
42
Enter
(1.65)
0
275 (10.83)
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunek wymiarowy (Wymiary w mm)
290 (11.42)
A
B
C
D
E
F
442 (17.40)
Przyłącza
Przyłącza gazu
1 2 3
X2
X4
X6
X3
X5
X7
X1
① Wejście gazu mierzonego
② Wyjście spalin
③ Gaz zerowy
6
SIDOR
Złącza wtykowe X2 (interfejsy) i X3 (wejścia sterujące)
RS-232c #1
RS-232c #2
GND TXD RXD RTS CTS DTR DSR GND TXD RXD RTS CTS
EF
X2
1
GND
EF
2
RXD
EF
3
EF
4
TXD
CTS
RTS
EF
7
DTS
4.7k
+
EF
1
EF
6
DTR
8
EF
9
GND
EF
10
TXD
RXD
EF
11
RTS
12
CTS
CIC 24 V CI1 CI2 CI3 CI4 CI5 CI6 CI7 CI8
GND
X3
EF
5
2
EF
3
EF
4
4.7k
4.7k
EF
5
4.7k
EF
6
4.7k
EF
7
EF
8
4.7k
EF
9
4.7k
EF
10
4.7k
EF
11
12
GND CIC 24 V
±5 ... ±24 V DC
Zadbać o to, aby zewnętrzne zasilanie elektryczne znajdowało się w odpowiednio dużej odległości!
Złącza wtykowe X4 i X5 (wyjścia przełączające przekaźnikowe)
REL1
REL2
REL3
REL4
Ë
EF
X4
1
EF
2
EF
3
EF
4
REL5
EF
X5
1
EF
2
EF
5
EF
EF
6
REL6
EF
3
EF
4
EF
5
EF
7
EF
8
EF
9
REL7
EF
EF
6
7
EF
8
EF
10
EF
11
12
REL8
EF
EF
9
EF
10
EF
11
12
Maks. napięcie szczytowe 48 V (34 V AC / 48 V DC), maks. 500 mA. obciążenia indukcyjne podłączać tylko z diodami wygaszanymi.

Informacje
7
SIDOR
A
B
C
D
E
F
Złącza wtykowe X6 (wyjścia przełączające tranzystorowe) i X7 (wyjścia wartości pomiarowych)
24 V
GND
1
X6
GND
+
+
+
+
+
+
+
+
+
+
EF
EF
EF
EF
EF
EF
EF
EF
EF
EF
2
3
IN1
4
IN2
5
6
OUT1
0...20mA 0...20mA 0...20mA
=
R1
R2
-
+
EF
X7
1
2
3
=
H
I
J
K
L
M
N
O
P
Q
R
S
T
TR1 TR2 TR3 TR4 TR5 TR6 TR6 TR8
7
8
9
10
11
12
OUT2
OUT3
OUT4
0...20mA
0...20mA
0...20mA
=
=
=
+ -
+
-
+
-
+
-
+
EF
EF
EF
EF
EF
EF
EF
EF
EF
4
5
6
7
8
9
10
11
12
=
0/4 ... 20 mA, 0 ... 500 Ω
Używać wyłącznie wewnętrznego napięcia dodatkowego (24 V DC), maks. 500 mA pojedynczo, maks. 1000 mA łącznie (TR1 ...
TR8). obciążenia indukcyjne podłączać tylko z diodami wygaszanymi.
