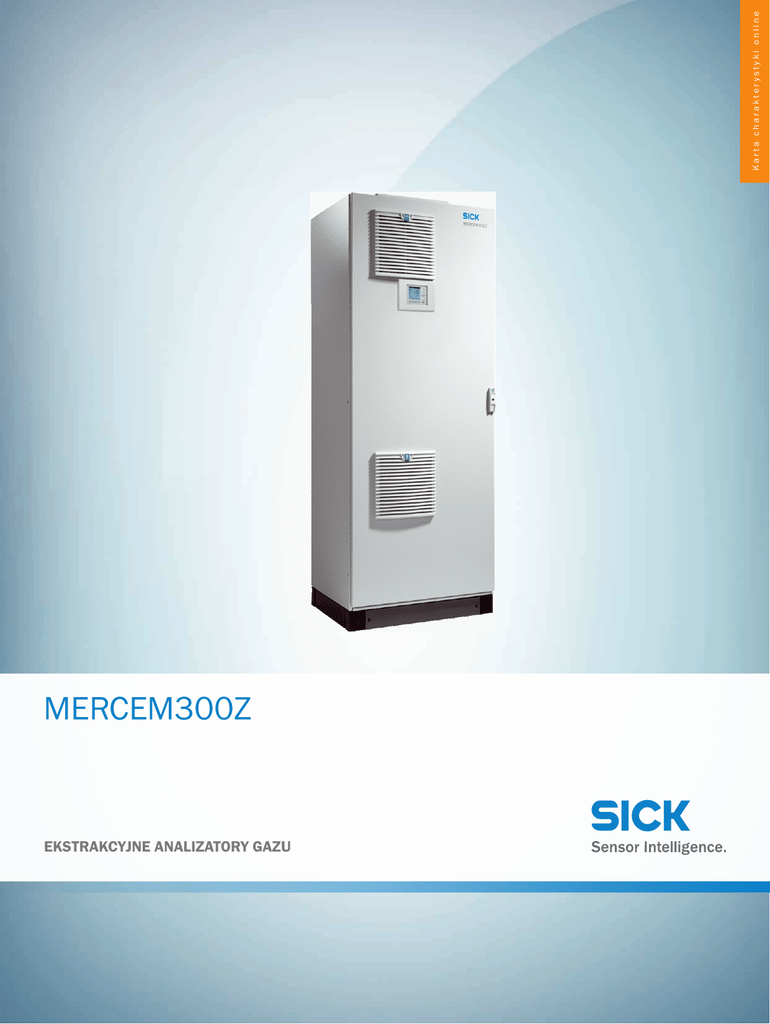

MERCEM300Z
EKSTRAKCYJNE ANALIZATORY GAZU
MERCEM300Z
EKSTRAKCYJNE ANALIZATORY GAZU
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
MERCEM300Z
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/MERCEM300Z
Opis produktu
Ekstrakcyjny analizator gazowy rtęci MERCEM300Z niezawodnie monitoruje emisje Hg w spalinach nawet w bardzo małych zakresach pomiarowych. Dzięki różnym wersjom obudowy MERCEM300Z nadaje się zarówno do stosowania w klimatyzowanych kontenerach analitycznych, jak i na
wolnym powietrzu w trudnych warunkach otoczenia. System ekstrakcyjny zaprojektowano tak, że
spełnia zarówno krajowe, jak i międzynarodowe wymagania urzędowe.
W skrócie
• Dokładny pomiar „Całkowitej zawartości Hg” bezpośrednio w konwerterze cieplnym (patent)
• Tryb pomiarowy bez materiałów zużywalnych
• Tłoczenie gazu mierzonego za pomocą pompy eżektorowej bez zużycia eksploatacyjnego – brak
ruchomych części
• Zintegrowana kuweta regulacyjna do automatycznej kontroli dryftu
• Automatyczna regulacja całego systemu za pomocą wbudowanego generatora gazu wzorcowego (opcja)
• Modułowa budowa całego systemu
Korzyści dla użytkownika
• Niezawodne wyniki z rzeczywistych wartości pomiarowych zawartości rtęci zarówno w postaci
pierwiastka, jak i związków Hg w gazach
• Bardzo niskie koszty eksploatacji
• Duża niezawodność pomiarów dzięki automatycznej regulacji za pomocą gazu wzorcowego
(opcja)
• Bardzo niewielkie nakłady na konserwację
• Duża długoterminowa stabilność bez konieczności angażowania personelu dzięki samoregulującemu się analizatorowi gazu
• Wygodny, szybki dostęp do bezproblemowego serwisu i łatwej w obsłudze diagnostyki zdalnej
2
15267
14181
certified
certified
ANALIZATORY GAZU | SICK
Karta charakterystyki online | 2016-06-29 15:53:31
Informacje mogą ulec zmianie bez powiadomienia
MERCEM300Z
EKSTRAKCYJNE ANALIZATORY GAZU
Zakresy stosowania
• Monitorowanie emisji w spalarniach odpadów komunalnych i specjalnych
• Monitorowanie emisji w spalarniach osadów pościekowych oraz odpadów poszpitalnych
• Monitorowanie emisji w cementowniach
• Monitorowanie emisji w elektrowniach
• Pomiar procesowy Hg przed elektrofiltrem albo płuczką
Szczegółowe dane techniczne
System
Wielkości pomiarowe
Hg
Wielkości pomiarowe certyfikowane
Hg
Metody pomiarowe
Atomowa spektroskopia absorpcyjna Zeemana
Przepływ gazu
150 l/h ... 400 l/h
Zakresy pomiarowe
Hg 0 ... 1 ppb / 0 ... 100 ppb
Zakresy pomiarowe certyfikowane
Hg 0 ... 10 µg/m³ / 0 ... 45 µg/m³ / 0 ... 100 µg/m³ / 0 ... 1.000 µg/m³
Dryft czułości
< 3 % w okresie międzyobsługowym, w odniesieniu do wartości końcowej zakresu pomiarowego
Dryft punktu zerowego
< 3 % w okresie międzyobsługowym, w odniesieniu do wartości końcowej zakresu pomiarowego
Granica detekcji
< 2 % w odniesieniu do wartości końcowej zakresu pomiarowego
Temperatura procesu
≤ +1.300 °C
Ciśnienie procesu
850 hPa ... 1.100 hPa
Temperatura otoczenia
MERCEM300Z: –20 °C ... +50 °C
MERCEM300Z Indoor: +5 °C ... +35 °C
Temperatura składowania
–20 °C ... +40 °C
Ciśnienie otoczenia
850 hPa ... 1.100 hPa
Wilgotność otoczenia
≤ 80 %
Wilgotność względna, nie powodująca korozji
Zgodność
Dopuszczony do systemów wymagających pozwolenia
2001/80/WE (13. BImSchV)
2000/76/WE (17. BImSchV)
27.BImSchV
TA-Luft
EN 15267
EN 14181
MCERTS
Bezpieczeństwo elektryczne
CE
Stopień ochrony
MERCEM300Z: IP 55
MERCEM300Z Indoor: IP 43
Wyjścia analogowe
2 Wyjścia:
0/4 ... 20 mA, 500 Ω
Z separacją galwaniczną; dodatkowe wyjścia przy zastosowaniu modułów I/O (opcja)
Wyjścia dwustanowe
4 Styki przekaźnika:
50 V, 4 A
Z separacją galwaniczną; dodatkowe wyjścia przy zastosowaniu modułów I/O (opcja)
Wejścia dwustanowe
4 Wejścia:
24 V, 0,3 A
Z separacją galwaniczną; dodatkowe wejścia przy zastosowaniu modułów I/O (opcja)
Interfejsy i protokoły sieci przemysłowej
2016-06-29 15:53:31 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ANALIZATORY GAZU | SICK
3
MERCEM300Z
EKSTRAKCYJNE ANALIZATORY GAZU
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Ethernet Modbus TCP
Ethernet OPC
Ethernet SOPAS ET
Wskazanie
Wyświetlacz LCD
Wprowadzanie
Przyciski funkcyjne
Obsługa
Za pomocą wyświetlacza LCD lub oprogramowania SOPAS ET
Wersja
Szafa aluminiowa
Wymiary (szer. x wys. x głęb.)
1.038 mm x 1.744 mm x 744 mm (MERCEM300Z z urządzeniem chłodzącym)
806 mm x 2.156,5 mm x 605 mm (MERCEM300Z Indoor)
Masa
≤ 250 kg
Zasilanie
Pobór mocy Bez zintegrowanego generatora gazu wzorcowego: ≤ 2.100 W
Ze zintegrowanym generatorem gazu wzorcowego: ≤ 3.100 W
Materiały pomocnicze
Powietrze aparaturowe: ≤ 2.500 l/h
6 ... 7 barów; maks. wielkość cząstek: 1 µm; maks. zawartość oleju: 0,1 mg/m³; ciśnieniowy
punkt rosy: maks. –30°C
Gaz wzorcowy: ≤ 500 l/h
Maks. 0,5 bara; dokładność ±2%; zawartość wody 5 ... 30% obj.
Przyłącza gazu mierzonego
Wejście gazu mierzonego: Swagelok 6 mm
Przyłącza gazu pomocniczego
Gaz wzorcowy: Swagelok 6 mm
Powietrze aparaturowe: Swagelok 10 mm
Wyjście spalin: Swagelok 10 mm
Funkcje korekcji
Wewnętrzna kuweta regulacyjna
Zintegrowany generator gazu wzorcowego (opcja)
Korekta dryftu (QAL3) i kontrola całego systemu
Wbudowane elementy
Zintegrowane uzdatnianie powietrza aparaturowego (opcja)
Zintegrowany generator gazu wzorcowego (opcja)
4
ANALIZATORY GAZU | SICK
Karta charakterystyki online | 2016-06-29 15:53:31
Informacje mogą ulec zmianie bez powiadomienia
MERCEM300Z
EKSTRAKCYJNE ANALIZATORY GAZU
Rysunki wymiarowe (Wymiary w mm)
System MERCEM300Z
744 (29.29)
1,038 (40.87)
196
100
2016-06-29 15:53:31 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
(3.94)
551 (21.69)
1,551 (61.06)
1,438 (56.61)
1,008 (39.69)
351 (13.82)
1,744 (68.66)
(7.72)
ANALIZATORY GAZU | SICK
5
MERCEM300Z
EKSTRAKCYJNE ANALIZATORY GAZU
A
B
C
D
E
F
System MERCEM300Z Indoor
605 (23.82)
806 (31.73)
1,832 (72.13)
173
(6.81)
1,427 (56.18)
303
H
I
J
K
L
M
N
O
P
Q
R
S
T
72
(2.83)
994 (39.13)
944 (37.17)
900 (35.43)
2,156.5 (84.90)
(11.93)
683 (26.89)
643 (25.31)
603 (23.74)
563 (22.17)
523 (20.59)
483 (19.02)
443 (17.44)
100 (3.94)
