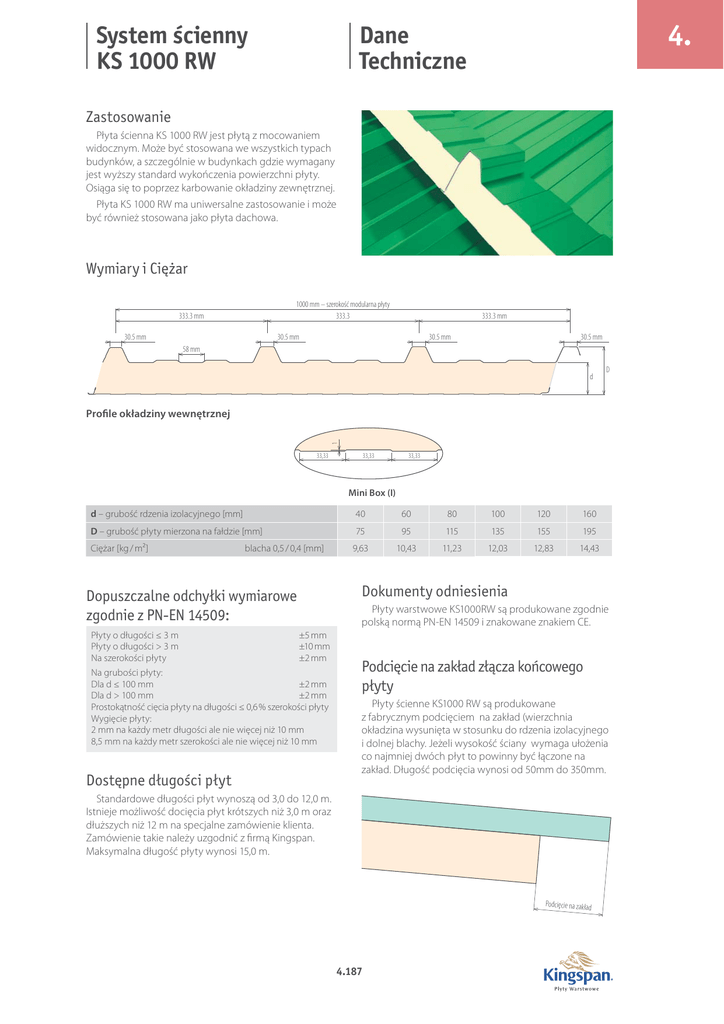

System ścienny
KS 1000 RW
4.
Dane
Techniczne
Zastosowanie
Płyta ścienna KS 1000 RW jest płytą z mocowaniem
widocznym. Może być stosowana we wszystkich typach
budynków, a szczególnie w budynkach gdzie wymagany
jest wyższy standard wykończenia powierzchni płyty.
Osiąga się to poprzez karbowanie okładziny zewnętrznej.
Płyta KS 1000 RW ma uniwersalne zastosowanie i może
być również stosowana jako płyta dachowa.
Wymiary i Ciężar
NNoT[FSPLPžŗNPEVMBSOBQ’ZUZ
NN
NN
NN
NN
NN
NN
NN
E
%
1
Profile okładziny wewnętrznej
33,33
33,33
33,33
Mini Box (I)
d – grubość rdzenia izolacyjnego [mm]
40
60
80
100
120
160
D – grubość płyty mierzona na fałdzie [mm]
75
95
115
135
155
195
9,63
10,43
11,23
12,03
12,83
14,43
Ciężar [kg / m²]
blacha 0,5 / 0,4 [mm]
Dokumenty odniesienia
Dopuszczalne odchyłki wymiarowe
zgodnie z PN-EN 14509:
Płyty o długości ≤ 3 m
Płyty o długości > 3 m
Na szerokości płyty
Płyty warstwowe KS1000RW są produkowane zgodnie
polską normą PN-EN 14509 i znakowane znakiem CE.
±5 mm
±10 mm
±2 mm
Na grubości płyty:
Dla d ≤ 100 mm
±2 mm
Dla d > 100 mm
±2 mm
Prostokątność cięcia płyty na długości ≤ 0,6 % szerokości płyty
Wygięcie płyty:
2 mm na każdy metr długości ale nie więcej niż 10 mm
8,5 mm na każdy metr szerokości ale nie więcej niż 10 mm
Dostępne długości płyt
Podcięcie na zakład złącza końcowego
płyty
Płyty ścienne KS1000 RW są produkowane
z fabrycznym podcięciem na zakład (wierzchnia
okładzina wysunięta w stosunku do rdzenia izolacyjnego
i dolnej blachy. Jeżeli wysokość ściany wymaga ułożenia
co najmniej dwóch płyt to powinny być łączone na
zakład. Długość podcięcia wynosi od 50mm do 350mm.
Standardowe długości płyt wynoszą od 3,0 do 12,0 m.
Istnieje możliwość docięcia płyt krótszych niż 3,0 m oraz
dłuższych niż 12 m na specjalne zamówienie klienta.
Zamówienie takie należy uzgodnić z firmą Kingspan.
Maksymalna długość płyty wynosi 15,0 m.
1PEDJŢDJFOB[BL’BE
4.187
4.
System ścienny
KS 1000 RW
Dane
Techniczne
2. Foodsafe
Stal
Powłoka ze zmodyfikowanego polichlorku winylu
(PVC) o grubości od 120 do 150 μm, nietoksyczna,
odporna na pleśnie, trwała oraz łatwa w czyszczeniu.
Powłoka Foodsafe jest chemicznie obojętna i została
dopuszczona do kontaktu z żywnością. Standardowy
kolor: biały.
Warianty ochrony galwanicznej
Blacha stalowa powlekana cynkiem o ciężarze
minimum 225 lub 275 g/m2, zgodnie z PNEN10346:2011.
Podłoże dla powłok ochronnych typu: Poliester, PVDF,
Spectrum, Plastisol i Foodsafe.
Dostępne są również inne rodzaje powłok ochronnych
– skontaktuj się z Działem Technicznym firmy Kingspan.
Standardowa grubość okładzin
Grubość blachy zewnętrznej: 0,50 mm
Grubość blachy wewnętrznej: 0,40 mm
Na specjalne zamówienie, w firmie Kingspan, dostępne
są inne grubości blach.
Rodzaje powłok zewnętrznych
1. Poliester – PES
Poliester jest uniwersalną, powłoką ochronną
odpowiednią do stosowania na zewnątrz i wewnątrz
budynku. Standardowa grubość powłoki wynosi 25 μm.
Rdzeń izolacji cieplnej
Izolacja cieplna stosowana w rdzeniu płyty to sztywna
pianka poliizocyjanurowa (IPN, THERMALsafe lub IPN-L)
o zamkniętej strukturze komórkowej. Wykonana z
nieszkodliwych dla zdrowia substancji,
nie zawierających CFC/HCFC.
Uszczelnienia
2. PVDF
Powłoka PVDF charakteryzuje się bardzo dobrym
zachowaniem koloru oraz połysku, a także posiada
wysoką odporność na korozję. Standardowa grubość
powłoki wynosi 25 μm. Może być stosowana
w warunkach klimatycznych, w których występuje bardzo
silne promieniowanie UV w połączeniu z wysokimi
temperaturami powietrza oraz dużą wilgotnością
względną. Standardowa gama kolorów obejmuje srebrny
metalik.
Montowana fabrycznie taśma uszczelniająca złącza
boczne.
Wszystkie złącza boczne płyt posiadają montowaną
fabrycznie taśmę antykondensacyjną.
Parametry techniczne
Izolacyjność cieplna
Wsp. U [W / (m²K)]
3. Plastisol, gr. 200 μm
Plastisol jest powłoką o grubości nominalnej 200 μm,
bardzo dobrych parametrach technicznych z lekkim
przetłoczeniem na powierzchni. Typowe parametry
techniczne powłoki Plastisol to: doskonała wytrzymałość
na ścieranie, wysoka odporność na korozję oraz bardzo
duża giętkość dzięki czemu powłoka ma wysoką
odporność na zadrapania.
4. Spectrum, gr. 50 μm
Spectrum - to poliuretanowa powłoka organiczna
o grubości 50 μm z utwardzoną warstwą wierzchnią
opracowane dla zastosowań w środowiskach
agresywnych. Charakteryzuje ją estetyczny połysk,
giętkość, odporność na uszkodzenia mechaniczne,
korozję i promieniowanie UV, szeroka gama kolorów
(także metalicznych).
Rodzaje powłok wewnętrznych
1. Poliester
Organiczna powłoka poliestrowa opracowana
z myślą o zastosowaniu na wewnętrznej stronie płyt.
Standardowy kolor: biały (zbliżony do RAL9002).
Grubość
płyty
[mm]
THERMALsafe
IPN
IPN-L
Bez HCFC
λ = 0,0202
[W / (mK)
Bez HCFC
λ = 0,0224
[W / (mK)]
Bez HCFC
λ = 0,0232
[W / (mK)
40
60
80
100
120
160
0,242
0,195
0,164
0,124
0,506
0,348
0,265
0,216
0,180
0,135
0,358
0,272
0,222
0,185
0,139
U – współczynnik przenikania ciepła przez przegrodę [W / (m²K)]
λ – współczynnik przewodności cieplnej materiału [W / (m K)]
Czynniki biologiczne
Płyty Kingspan są zwykle odporne na działanie pleśni,
grzybów i szkodników. Do ich produkcji nie stosuje się
materiałów mocznikowo-formaldehydowych, a płyty nie
są uznawane za szkodliwe.
Odporność ogniowa
Płyty ścienne KS 1000 RW zostały poddane badaniom
ogniowym, uzyskały certyfikaty oraz spełniają krajowe
przepisy i normy budowlane.
4.188
System ścienny
KS 1000 RW
Grubość płyty
[mm]
40
60
80
100
120
160
4.
Dane
Techniczne
Pakowanie płyt
Odporność ogniowa
IPN/THERMALsafe
IPN-L
Standardowe pakowanie płyt – transport drogowy
BROOF(t1)
-
Płyty KS 1000 RW są układane w stosy okładzinami
zewnętrznymi do siebie (aby zmniejszyć wysokość
pakietu). Góra, dół, boki oraz końce poszczególnych
pakietów są zabezpieczone pianką oraz styropianowymi
BROOF(t1) REI 20, RE 30
BROOF(t1) RE 30, REI 20 BROOF(t1) RE 60, REI 15
oraz RE 60, REI 30
(PROMASEAL)
przekładkami, a cały pakiet jest owinięty folią
polietylenową. Liczba płyt w pakiecie zależy od ich
grubości i długości (patrz Tabela). Liczba płyt w pakiecie
może być mniejsza w przypadku transportu bardzo
długich płyt. Standardowa wysokość pakietu wynosi
1100 mm. Maksymalny ciężar pakietu wynosi 3 500 kg.
Izolacyjność akustyczna
Dla płyt ściennych KS 1000 RW wartość ważonego
wskaźnika izolacyjności akustycznej właściwej Rw mieści
sie w przedziale 24-26 dB (w zależności od grubości
płyty).
Przepisy budowlane
Izolacyjne płyty warstwowe KS 1000 RW firmy
Kingspan spełniają wymagania krajowych przepisów
i norm budowlanych.
Jakość
Grubość
rdzenia płyty
[mm]
40
60
80
100
120
160
Liczba
płyt
w pakiecie
18
12
10
9
7
6
Dostawa
Izolacyjne płyty warstwowe firmy Kingspan
produkowane są z najwyższej jakości materiałów,
w nowoczesnym procesie technologicznym,
z przestrzeganiem rygorystycznych wymagań norm
kontroli jakości ISO 9001:2008 co gwarantuje ich długą
i niezawodną eksploatację.
Dostawa płyt jest dokonywana transportem
drogowym bezpośrednio na plac budowy (jeśli
w umowie nie jest zapisane inaczej). Za rozładunek płyt
jest odpowiedzialny odbiorca / klient.
Montaż na placu budowy
Gwarancje i Rękojmie
Instrukcje montażu płyt dostępne są w Dziale
Technicznym firmy Kingspan.
Firma Kingspan udziela rękojmi oraz gwarancji, dla
każdego projektu na indywidualnych warunkach, na
ochronne powłoki zewnętrzne oraz płytę warstwową.
Firma Kingspan, na życzenie klienta, zapewnia
szkolenie firm montażowych.
TABELA OBCIĄŻEŃ [kN / m²], dopuszczalne ugięcie L / 200
Okładzina
zewnętrzna
Grubość
rdzenia
(mm)
TYP
RW
tn(mm)
kolor
0,5
2
Stan
graniczny
ze względu
na
Okładzina
wewnętrzna
TYP
I
tn(mm)
kolor
0,4
Maksymalne obciążenie, kN/m2 przy rozpiętości przęsła
Kierunek
obciążenia
1,5
Parcie
Ssanie
Parcie
Parcie
Ssanie
Parcie
Parcie
Ssanie
Parcie
Parcie
Ssanie
Parcie
Parcie
Ssanie
Parcie
2,170
2,673
4,772
2,750
3,694
5,876
3,334
4,759
6,987
3,920
5,845
8,102
4,506
6,943
9,218
2
2,5
3
3,5
4
4,5
5
0,800
1,020
0,882
1,179
1,567
1,327
1,577
2,163
1,801
1,988
2,788
2,292
2,405
3,431
2,793
0,620
0,807
0,545
0,945
1,254
0,890
1,291
1,745
1,266
1,650
2,263
1,662
2,016
2,798
2,071
0,768
1,025
0,597
1,068
1,434
0,898
1,381
1,867
1,221
1,702
2,316
1,558
0,631
0,855
0,393
0,891
1,198
0,636
1,164
1,563
0,901
1,446
1,943
1,181
0,749
1,016
0,443
0,988
1,327
0,661
1,235
1,645
0,895
PŁYTA JEDNOPRZĘSŁOWA
40
NOŚNOŚĆ
SZTYWNOŚĆ
60
NOŚNOŚĆ
SZTYWNOŚĆ
80
NOŚNOŚĆ
SZTYWNOŚĆ
100
NOŚNOŚĆ
SZTYWNOŚĆ
120
NOŚNOŚĆ
SZTYWNOŚĆ
1,457
1,824
2,466
1,965
2,659
3,250
2,485
3,544
4,049
3,011
4,457
4,856
3,540
5,386
5,669
1,058
1,334
1,439
1,498
2,009
2,023
1,955
2,736
2,629
2,422
3,492
3,248
2,894
4,267
3,876
4.189
4.
System ścienny
KS 1000 RW
Tabele
Obciążeń
Tabela obciążeń [kN / m²], dopuszczalne ugięcie l / 200
Grubość
rdzenia
(mm)
Stan
graniczny ze
względu na
Maksymalne obciążenie, kN/m2 przy rozpiętości przęsła
Kierunek
obciążenia
1,5
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
2,170
2,673
2,014
2,615
2,750
3,694
2,104
2,939
3,334
4,759
2,349
3,420
3,920
5,845
2,370
3,540
4,506
6,943
2,397
3,519
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
2,170
2,673
2,438
3,162
2,750
3,694
2,630
3,410
3,334
4,759
2,690
3,963
3,920
5,845
2,770
4,321
4,506
6,943
2,397
3,334
2
2,5
3
3,5
4
4,5
5
0,620
0,807
0,364
0,741
0,945
1,254
0,438
0,884
1,291
1,745
0,581
1,223
1,650
2,263
0,640
1,442
2,016
2,798
0,652
1,460
0,768
1,025
0,303
0,743
1,068
1,434
0,457
1,088
1,381
1,867
0,516
1,253
1,702
2,316
0,526
1,275
0,631
0,855
0,224
0,658
0,891
1,198
0,365
0,888
1,164
1,563
0,417
1,063
1,446
1,943
0,425
1,085
-
0,620
0,807
0,480
0,916
0,945
1,254
0,571
1,154
1,291
1,745
0,688
1,423
1,650
2,263
0,795
1,645
2,016
2,798
0,652
1,351
0,768
1,025
0,429
0,942
1,068
1,434
0,548
1,240
1,381
1,867
0,662
1,393
1,702
2,316
0,526
1,183
0,631
0,855
0,334
0,818
0,891
1,198
0,459
1,060
1,164
1,563
0,513
1,192
1,446
1,943
0,425
1,009
-
PŁYTA DWUPRZĘSŁOWA
NOŚNOŚĆ
40
SZTYWNOŚĆ
NOŚNOŚĆ
60
SZTYWNOŚĆ
NOŚNOŚĆ
80
SZTYWNOŚĆ
NOŚNOŚĆ
100
SZTYWNOŚĆ
NOŚNOŚĆ
120
SZTYWNOŚĆ
NOŚNOŚĆ
40
SZTYWNOŚĆ
NOŚNOŚĆ
60
SZTYWNOŚĆ
NOŚNOŚĆ
80
SZTYWNOŚĆ
NOŚNOŚĆ
100
SZTYWNOŚĆ
NOŚNOŚĆ
120
SZTYWNOŚĆ
1,457
1,058
0,800
1,824
1,334
1,020
1,152
0,740
0,496
1,651
1,171
0,897
1,965
1,498
1,179
2,659
2,009
1,567
1,265
0,829
0,595
1,937
1,403
1,083
2,485
1,955
1,577
3,544
2,736
2,163
1,446
0,992
0,793
2,339
1,826
1,564
3,011
2,422
1,988
4,457
3,492
2,788
1,502
1,045
0,795
2,795
2,146
1,743
3,540
2,894
2,405
5,386
4,267
3,431
1,524
1,064
0,811
2,789
2,151
1,755
PŁYTA TRÓJ- i WIELOPRZĘSŁOWA
1,457
1,058
0,800
1,824
1,334
1,020
1,444
0,952
0,667
1,971
1,481
1,143
1,965
1,498
1,179
2,659
2,009
1,567
1,543
1,046
0,740
2,302
1,717
1,378
2,485
1,955
1,577
3,544
2,736
2,163
1,623
1,130
0,904
2,724
2,107
1,799
3,011
2,422
1,988
4,457
3,492
2,788
1,735
1,289
0,984
2,837
2,448
1,951
3,540
2,894
2,405
5,386
4,267
3,431
1,524
1,064
0,811
2,609
1,995
1,623
Uwagi:
Obliczenia zostały przeprowadzone zgodnie z europejskimi normami i zaleceniami ECCS-CIB 257-2000
Tabela uwzględnia dopuszczalne wartości obciążeń zmiennych dla danej rozpiętości
W przypadku zastosowania innego profilowania oraz ciemnych kolorów okładzin płyt należy skonsultować się z producentem odnośnie wartości podanych w Tabeli
Przyjęto dopuszczalne ugięcie płyty L/200. Dla innych wartości ugięć należy przeprowadzić dodatkowe obliczenia.
Tabela uwzględnia typowe krótkotrwałe obciążenia zmienne(np. nagły poryw wiatru) oraz uwzględnia wpływ typowych letnich i zimowych temperatur. Dopuszczalne
jest występowanie innych rodzajów obciążeń (obciążenia długotrwałe, specjalne obciążenia spowodowane działaniem temperatury - np chłodnie) pod warunkiem
przeprowadzenia dodatkowych obliczeń.
Minimalna szerokość skrajnej podpory powinna być nie mniejsza niż 40 mm a podpory pośredniej 60mm
Powyższe obliczenia mają zastosowanie dla izolacyjnych płyt warstwowych z okładzinami ze stali o gwarantowanej granicy plastyczności (fv=220Mpa)
4.190
¡
_
¡ ¡
4.193
¡
1 085
Całkowita szerokość
płyty
Uwaga:
Grubość okładziny zewnętrznej od 0,5 mm do 0,6 mm
Grubość okładziny wewnętrznej od 0,4 mm do 0,5mm
Wszystkie wymiary w podano milimetrach.
6T[D[FMLBBOUZLPOEFOTBDZKOB
BQMJLPXBOBGBCSZD[OJF
¡ ¡
6T[D[FMLB1$7BQMJLPXBOBGBCSZD[OJFMVCVT[D[FMLB
CVUZMPXB[BL’BEBOBOBNPOUBƒV
¡
Całkowita grubość
płyty (D)
75
95
115
135
155
195
Grubość
rdzenia (d)
40
60
80
100
120
160
0L’BE[JOBXFXOŢUS[OB
$B’LPXJUBT[FSPLPžŗQ’ZUZ
0L’BE[JOB[FXOŢUS[OB
Dostępne grubości płyt
%
E
.PEV’NN
KS 1000 RW
Układ pionowy
Wymiary
Płyty
4.
