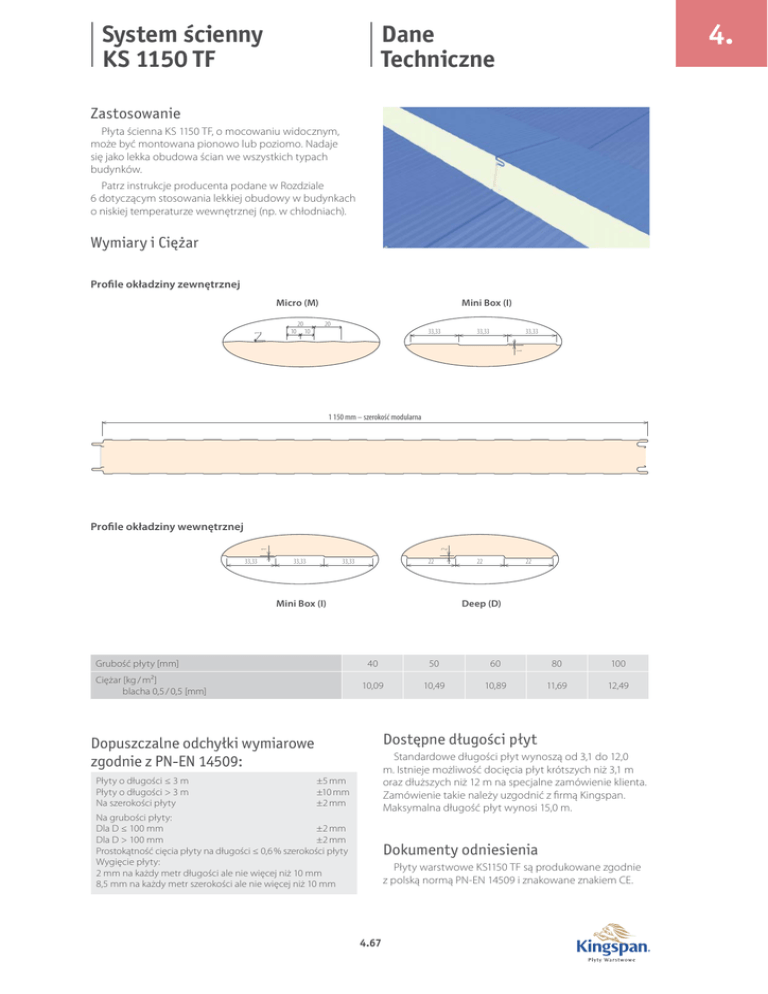

System ścienny KS 1150 TF Dane Techniczne

System ścienny
KS 1150 TF
4.
Dane
Techniczne
Zastosowanie
Płyta ścienna KS 1150 TF, o mocowaniu widocznym,
może być montowana pionowo lub poziomo. Nadaje
się jako lekka obudowa ścian we wszystkich typach
budynków.
Patrz instrukcje producenta podane w Rozdziale
6 dotyczącym stosowania lekkiej obudowy w budynkach
o niskiej temperaturze wewnętrznej (np. w chłodniach).
Wymiary i Ciężar
Profile okładziny zewnętrznej
Micro (M)
1
20
10
Mini Box (I)
20
33,33
10
33,33
33,33
1
1 150 mm – szerokość modularna
33,33
2
1
Profile okładziny wewnętrznej
33,33
22
33,33
Mini Box (I)
Grubość płyty [mm]
Ciężar [kg / m²]
blacha 0,5 / 0,5 [mm]
22
Deep (D)
40
50
60
80
100
10,09
10,49
10,89
11,69
12,49
Dostępne długości płyt
Dopuszczalne odchyłki wymiarowe
zgodnie z PN-EN 14509:
Płyty o długości ≤ 3 m
Płyty o długości > 3 m
Na szerokości płyty
22
Standardowe długości płyt wynoszą od 3,1 do 12,0
m. Istnieje możliwość docięcia płyt krótszych niż 3,1 m
oraz dłuższych niż 12 m na specjalne zamówienie klienta.
Zamówienie takie należy uzgodnić z firmą Kingspan.
Maksymalna długość płyt wynosi 15,0 m.
±5 mm
±10 mm
±2 mm
Na grubości płyty:
Dla D ≤ 100 mm
±2 mm
Dla D > 100 mm
±2 mm
Prostokątność cięcia płyty na długości ≤ 0,6 % szerokości płyty
Wygięcie płyty:
2 mm na każdy metr długości ale nie więcej niż 10 mm
8,5 mm na każdy metr szerokości ale nie więcej niż 10 mm
Dokumenty odniesienia
Płyty warstwowe KS1150 TF są produkowane zgodnie
z polską normą PN-EN 14509 i znakowane znakiem CE.
4.67
4.
System ścienny
KS 1150 TF
Dane
Techniczne
2 . Foodsafe
Stal
Powłoka ze zmodyfikowanego polichlorku winylu
(PVC) o grubości od 120 do 150 μm, nietoksyczna,
odporna na pleśnie, trwała oraz łatwa w czyszczeniu.
Powłoka Foodsafe jest chemicznie obojętna i została
dopuszczona do kontaktu z żywnością. Standardowy
kolor: biały.
Warianty ochrony galwanicznej
Blacha stalowa powlekana cynkiem o ciężarze minimum
225 lub 275 g/m2, zgodnie z PNEN10346:2011. Podłoże
dla powłok ochronnych typu: Poliester, PVDF, Plastisol
i Foodsafe.
Dostępne są również inne rodzaje powłok ochronnych
– skontaktuj się z Działem Technicznym firmy Kingspan.
Standardowa grubość okładzin
Grubość blachy zewnętrznej: 0,50 mm
Grubość blachy wewnętrznej: 0,50 mm
Na specjalne zamówienie, w firmie Kingspan, dostępne są
inne grubości blach.
Rdzeń izolacji cieplnej
Izolacja cieplna stosowana w rdzeniu płyty to sztywna
pianka poliizocyjanurowa (QuadCore, THERMALsafe,
IPN lub IPN-L) o zamkniętej strukturze komórkowej.
Wykonana z nieszkodliwych dla zdrowia substancji,
nie zawierających CFC/HCFC.
Rodzaje powłok zewnętrznych
1. Poliester - PES
Poliester jest uniwersalną, powłoką ochronną
odpowiednią do stosowania na zewnątrz i wewnątrz
budynku. Standardowa grubość powłoki wynosi 25 μm.
Uszczelnienia
Montowana fabrycznie taśma uszczelniająca złącza
boczne.
2. PVDF
Wszystkie złącza boczne płyt posiadają montowaną
fabrycznie taśmę antykondensacyjną.
Powłoka PVDF charakteryzuje się bardzo dobrym
zachowaniem koloru oraz połysku, a także posiada
wysoką odporność na korozję. Standardowa grubość
powłoki wynosi 25 μm. Może być stosowana
w warunkach klimatycznych, w których występuje bardzo
silne promieniowanie UV w połączeniu z wysokimi
temperaturami powietrza oraz dużą wilgotnością
względną. Standardowa gama kolorów obejmuje srebrny
metalik.
Parametry techniczne
Izolacyjność cieplna
Współczynnik U [W / (m²K)]
3. Plastisol, gr. 200 μm
Plastisol jest powłoką o grubości nominalnej 200 μm,
bardzo dobrych parametrach technicznych z lekkim
przetłoczeniem na powierzchni. Typowe parametry
techniczne powłoki Plastisol to: doskonała wytrzymałość
na ścieranie, wysoka odporność na korozję oraz bardzo
duża giętkość dzięki czemu powłoka ma wysoką
odporność na zadrapania.
Grubość
płyty [mm]
QuadCore
THERMALsafe
Bez HCFC
λ = 0,0180
[W / (mK)]
Bez HCFC
λ = 0,0202
[W / (mK)]
40
50
60
80
100
0,180
0,250
0,199
4. Spectrum, gr. 50 μm
Współczynnik U [W / (m²K)]
Spectrum to poliuretanowa powłoka organiczna
o grubości 50 μm z utwardzoną warstwą wierzchnią
opracowane dla zastosowań w środowiskach
agresywnych. Charakteryzuje ją estetyczny połysk,
giętkość, odporność na uszkodzenia mechaniczne,
korozję i promieniowanie UV, szeroka gama kolorów
(także metalicznych).
Grubość
płyty [mm]
IPN
IPN-L
Bez HCFC
λ = 0,0224
[W / (mK)]
Bez HCFC
λ = 0,0232
[W / (mK)]
40
0,595
50
0,447
60
0,371
0,380
80
0,277
0,284
100
0,221
0,227
U – współczynnik przenikania ciepła przez przegrodę [W / (m² K)]
λ – współczynnik przewodności cieplnej materiału [W / (m K)]
Rodzaje powłok wewnętrznych
1. Poliester
Organiczna powłoka poliestrowa opracowana z
myślą o zastosowaniu na wewnętrznej stronie płyt.
Standardowy kolor: biały (zbliżony do RAL9002).
Czynniki biologiczne
Płyty Kingspan są zwykle odporne na działanie pleśni,
grzybów i szkodników. Do ich produkcji nie stosuje się
materiałów mocznikowo-formaldehydowych, a płyty nie
są uznawane za szkodliwe.
4.68
System ścienny
KS 1150 TF
Pakowanie płyt
Odporność ogniowa
Płyty ścienne KS1150 TF zostały poddane badaniom
ogniowym, uzyskały certyfikaty oraz spełniają krajowe
przepisy i normy budowlane:
Grubość płyty
[mm]
40
50
60
80
100
4.
Dane
Techniczne
Standardowe pakowanie płyt – transport drogowy
Płyty KS 1150 TF są układane w stosy okładzinami
zewnętrzną do wewnętrznej. Góra, dół, boki oraz końce
poszczególnych pakietów są zabezpieczone pianką oraz
styropianowymi przekładkami, a cały pakiet jest
owinięty folią polietylenową. Liczba płyt w pakiecie
zależy od ich grubości i długości (patrz Tabela). Liczba
płyt w pakiecie może być mniejsza w przypadku
transportu bardzo długich płyt. Standardowa wysokość
pakietu wynosi 1100 mm. Maksymalny ciężar pakietu
wynosi 4 200 kg.
Odporność ogniowa
IPN/THERMALsafe
IPN-L
NRO
-
NRO, EI15
NRO
Izolacyjność akustyczna
Dla płyt ściennych KS 1150 TF wartość ważonego
wskaźnika izolacyjności akustycznej właściwej Rw mieści
sie w przedziale 24-26 dB (w zależności od grubości
płyty).
Grubość rdzenia płyty [mm]
40
50
60
80
100
Liczba płyt w pakiecie
24
22
18
13
11
Dostawa
Przepisy budowlane
Izolacyjne płyty warstwowe KS 1150 TF firmy Kingspan
spełniają wymagania krajowych przepisów i norm
budowlanych.
Dostawa płyt jest dokonywana transportem
drogowym bezpośrednio na plac budowy (jeśli
w umowie nie jest zapisane inaczej). Za rozładunek płyt
jest odpowiedzialny odbiorca / klient.
Jakość
Montaż na placu budowy
Izolacyjne płyty warstwowe firmy Kingspan
produkowane są z najwyższej jakości materiałów,
w nowoczesnym procesie technologicznym,
z przestrzeganiem rygorystycznych wymagań norm
kontroli jakości ISO 9001:2008 co gwarantuje ich długą
i niezawodną eksploatację.
Instrukcje montażu płyt dostępne są w Dziale
Technicznym firmy Kingspan.
Firma Kingspan, na życzenie klienta, zapewnia
szkolenie firm montażowych.
Gwarancje i Rękojmie
Firma Kingspan udziela rękojmi oraz gwarancji,
dla każdego projektu na indywidualnych warunkach,
na ochronne powłoki zewnętrzne oraz płytę warstwową.
4.69
4.
System ścienny
KS 1150 TF
Tabele
Obciążeń
Tabela obciążeń [kN / m²], dopuszczalne ugięcie L / 200
Okładzina zewnętrzna
Grubość
rdzenia (mm)
TYP
tn(mm)
kolor
Obciążenie ze
względu na
NOŚNOŚĆ (SGN)
40
SZTYWNOŚĆ (SGU)
I
0,5
2
Okładzina wewnętrzna
Typ
tn(mm)
kolor
Maksymalne obciążenie, kN/m2 przy rozpiętości przęsła
2,5
3
3,5
4
4,5
5
5,5
PŁYTA JEDNOPRZĘSŁOWA
Kierunek
obciążenia
2
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
3,56
3,67
1,17
1,42
2,38
2,38
0,34
0,56
-
-
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
3,94
3,94
2,09
2,20
2,99
2,99
1,06
1,28
2,07
2,07
0,41
0,62
-
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
4,74
4,74
2,92
3,01
3,59
3,59
1,76
1,86
2,49
2,49
0,97
1,17
1,83
1,83
0,44
0,64
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
5,70
6,34
4,44
4,44
4,56
4,80
3,01
3,04
3,34
3,34
1,99
2,09
2,45
2,45
1,34
1,42
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
6,66
7,94
5,91
5,91
5,33
6,01
4,14
4,14
4,18
4,18
2,99
2,99
3,07
3,07
2,11
2,20
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
Parcie [kN/m2]
Ssanie [kN/m2]
PŁYTA DWU i WIELOPRZĘSŁOWA
2,17
1,75
1,47
1,21
2,79
2,24
1,65
1,21
2,10
1,47
1,06
0,74
2,10
1,47
1,06
0,74
2,25
1,80
1,51
1,31
3,51
2,81
2,04
1,50
2,73
1,94
1,43
0,98
2,73
1,94
1,43
0,98
2,34
1,87
1,57
1,35
4,32
3,43
2,46
1,81
3,29
2,47
1,84
1,27
3,44
2,47
1,84
1,27
2,54
2,01
1,68
1,45
5,99
4,72
3,30
2,43
3,61
2,84
2,35
1,89
4,88
3,57
2,71
1,89
2,17
1,72
1,43
1,24
7,13
5,60
4,14
3,04
3,20
2,52
2,08
1,78
6,36
4,70
3,61
2,56
a (mm)
NOŚNOŚĆ (SGN)
50
SZTYWNOŚĆ (SGU)
60
SZTYWNOŚĆ (SGU)
80
SZTYWNOŚĆ (SGU)
100
SZTYWNOŚĆ (SGU)
40
SZTYWNOŚĆ (SGU)
NOŚNOŚĆ (SGN)
50
SZTYWNOŚĆ (SGU)
NOŚNOŚĆ (SGN)
60
SZTYWNOŚĆ (SGU)
NOŚNOŚĆ (SGN)
80
SZTYWNOŚĆ (SGU)
NOŚNOŚĆ (SGN)
100
SZTYWNOŚĆ (SGU)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
1,88
1,88
0,83
0,99
1,48
1,48
0,46
0,63
1,20
1,20
0,23
0,37
-
-
-
2,35
2,35
1,50
1,58
1,86
1,86
1,09
1,16
1,50
1,50
0,72
0,86
1,24
1,24
0,45
0,60
1,04
1,04
0,27
0,40
-
0,93
0,93
0,52
0,52
1,15
1,15
0,69
0,69
1,19
1,38
0,88
0,88
1,28
1,86
1,32
1,32
1,10
2,33
1,56
1,80
0,73
0,73
0,39
0,39
0,91
0,91
0,51
0,51
1,07
1,09
0,65
0,65
1,15
1,47
0,95
0,95
0,99
1,84
1,31
1,31
0,60
0,60
0,30
0,30
0,73
0,73
0,39
0,39
0,89
0,89
0,49
0,49
1,04
1,19
0,72
0,72
0,90
1,49
0,98
0,98
0,49
0,49
0,24
0,24
0,61
0,61
0,31
0,31
0,73
0,73
0,39
0,39
0,95
0,98
0,56
0,56
0,82
1,23
0,76
0,76
0,41
0,41
0,20
0,20
0,51
0,51
0,25
0,25
0,62
0,62
0,32
0,32
0,83
0,83
0,45
0,45
0,76
1,04
0,60
0,60
0,43
0,43
0,21
0,21
0,52
0,52
0,26
0,26
0,70
0,70
0,37
0,37
0,71
0,88
0,49
0,49
60
a (mm)
NOŚNOŚĆ (SGN)
-
60
a (mm)
NOŚNOŚĆ (SGN)
6,5
60
a (mm)
NOŚNOŚĆ (SGN)
6
40
a (mm)
NOŚNOŚĆ (SGN)
I
0,5
60
a (mm)
b (mm)
40
80
Uwagi:
Obliczenia zostały przeprowadzone zgodnie z normą PN-EN 14509
SGN: Stan Graniczny Nośności – wartości z tabeli należy porównywać z obciążeniami OBLICZENIOWYMI
SGU: Stan Graniczny Użytkowania – wartości z tabeli należy porównywać z obciążeniami CHARAKTERYSTYCZNYMI
Tabela uwzględnia dopuszczalne wartości obciążeń zmiennych dla danej rozpiętości.
W przypadku zastosowania innego profilowania oraz ciemnych kolorów okładzin płyt należy skonsultować się z producentem odnośnie wartości podanych w Tabeli.
Przyjęto dopuszczalne ugięcie płyty L/200. Dla innych wartości ugięć należy przeprowadzić dodatkowe obliczenia. Tabela uwzględnia typowe krótkotrwałe obciążenia zmienne
(np. nagły poryw wiatru) oraz uwzględnia wpływ typowych letnich i zimowych temperatur. Dopuszczalne jest występowanie innych rodzajów obciążeń (obciążenia długotrwałe,
specjalne obciążenia spowodowane działaniem temperatury - np chłodnie) pod warunkiem przeprowadzenia dodatkowych obliczeń.
(a) - minimalna szerokość podpory skrajnej.
(b) - minimalna szerokość podpory pośredniej.
Powyższe obliczenia mają zastosowanie dla izolacyjnych płyt warstwowych z okładzinami ze stali o gwarantowanej granicy plastyczności (fv=280Mpa)
4.70
4.73
Uszczelka antykondensacyjna
(montowana fabrycznie – TF)
7 5
21
17
Okładzina wewnętrzna
Całkowita szerokość
D
Okładzina zewnętrzna
Moduł 1 150 mm
20
16
Całkowita szerokość
płyty
TF
1 121
Grubość płyty (D)
40
50
60
80
100
Typ płyty
TF
Dostępne grubości płyt
System ścienny
KS 1150 TF
Wymiary
Płyty
4.
5 9
