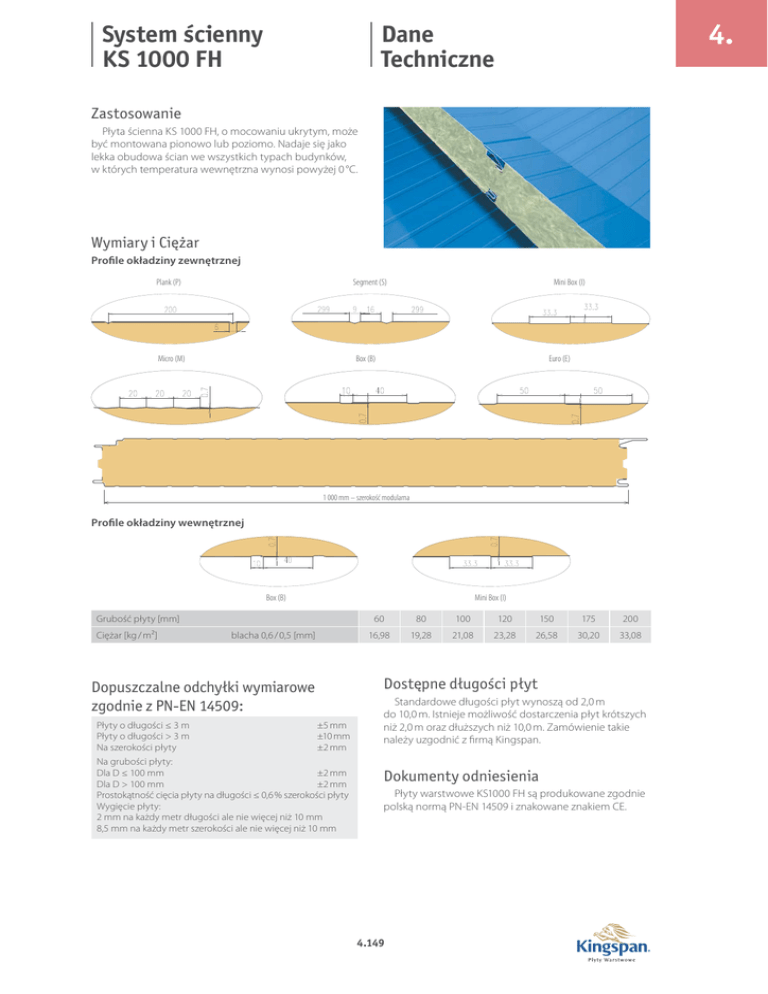

System ścienny
KS 1000 FH
4.
Dane
Techniczne
Zastosowanie
Płyta ścienna KS 1000 FH, o mocowaniu ukrytym, może
być montowana pionowo lub poziomo. Nadaje się jako
lekka obudowa ścian we wszystkich typach budynków,
w których temperatura wewnętrzna wynosi powyżej 0 °C.
Wymiary i Ciężar
Profile okładziny zewnętrznej
Plank (P)
Segment (S)
Micro (M)
Box (B)
Mini Box (I)
Euro (E)
1 000 mm – szerokość modularna
Profile okładziny wewnętrznej
Box (B)
Mini Box (I)
Grubość płyty [mm]
Ciężar [kg / m²]
blacha 0,6 / 0,5 [mm]
80
100
120
150
175
200
16,98
19,28
21,08
23,28
26,58
30,20
33,08
Dostępne długości płyt
Dopuszczalne odchyłki wymiarowe
zgodnie z PN-EN 14509:
Płyty o długości ≤ 3 m
Płyty o długości > 3 m
Na szerokości płyty
60
±5 mm
±10 mm
±2 mm
Na grubości płyty:
Dla D ≤ 100 mm
±2 mm
Dla D > 100 mm
±2 mm
Prostokątność cięcia płyty na długości ≤ 0,6 % szerokości płyty
Wygięcie płyty:
2 mm na każdy metr długości ale nie więcej niż 10 mm
8,5 mm na każdy metr szerokości ale nie więcej niż 10 mm
Standardowe długości płyt wynoszą od 2,0 m
do 10,0 m. Istnieje możliwość dostarczenia płyt krótszych
niż 2,0 m oraz dłuższych niż 10,0 m. Zamówienie takie
należy uzgodnić z firmą Kingspan.
Dokumenty odniesienia
Płyty warstwowe KS1000 FH są produkowane zgodnie
polską normą PN-EN 14509 i znakowane znakiem CE.
4.149
4.
System ścienny
KS 1000 FH
Dane
Techniczne
2. Foodsafe
Stal
Powłoka ze zmodyfikowanego polichlorku winylu
(PVC) o grubości od 120 do 150 μm, nietoksyczna,
odporna na pleśnie, trwała oraz łatwa w czyszczeniu.
Powłoka Foodsafe jest chemicznie obojętna i została
dopuszczona do kontaktu z żywnością. Standardowy
kolor: biały.
Warianty ochrony galwanicznej
Blacha stalowa powlekana cynkiem o ciężarze minimum
225 lub 275 g/m2, zgodnie z PNEN10346:2011. Podłoże
dla powłok ochronnych typu: Poliester, PVDF, Spectrum,
Plastisol i Foodsafe.
Dostępne są również inne rodzaje powłok ochronnych
– skontaktuj się z Działem Technicznym firmy Kingspan.
Standardowa grubość okładzin
Grubość blachy zewnętrznej: 0,60 mm
Grubość blachy wewnętrznej: 0,50 mm
Na specjalne zamówienie, w firmie Kingspan, dostępne
są inne grubości blach.
Rdzeń izolacji cieplnej
Wełna mineralna o wysokiej gęstości (≥100 kg / m³),
właściwa do zastosowania w obiektach, które
wymagają podwyższonej odporności ogniowej.
Rodzaje powłok zewnętrznych
Uszczelnienia
1. Poliester – PES
Płyty KS 1000 FH nie posiadają fabrycznie
montowanych uszczelek w złączu. Ewentualne
uszczelnienia złącz należy wykonać na montażu.
Poliester jest uniwersalną, powłoką ochronną
odpowiednią do stosowania na zewnątrz i wewnątrz
budynku. Standardowa grubość powłoki wynosi 25 μm.
2. PVDF
Powłoka PVDF charakteryzuje się bardzo dobrym
zachowaniem koloru oraz połysku, a także posiada
wysoką odporność na korozję. Standardowa grubość
powłoki wynosi 25 μm. Może być stosowana
w warunkach klimatycznych, w których występuje bardzo
silne promieniowanie UV w połączeniu z wysokimi
temperaturami powietrza oraz dużą wilgotnością
względną. Standardowa gama kolorów obejmuje srebrny
metalik.
3. Plastisol, gr. 200 μm
Plastisol jest powłoką o grubości nominalnej 200 μm,
bardzo dobrych parametrach technicznych z lekkim
przetłoczeniem na powierzchni. Typowe parametry
techniczne powłoki Plastisol to: doskonała wytrzymałość
na ścieranie, wysoka odporność na korozję oraz bardzo
duża giętkość dzięki czemu powłoka ma wysoką
odporność na zadrapania.
4. Spectrum, gr. 50 μm
Spectrum - to poliuretanowa powłoka organiczna
o grubości 50 μm z utwardzoną warstwą wierzchnią
opracowane dla zastosowań w środowiskach
agresywnych. Charakteryzuje ją estetyczny połysk,
giętkość, odporność na uszkodzenia mechaniczne,
korozję i promieniowanie UV, szeroka gama kolorów
(także metalicznych).
Rodzaje powłok wewnętrznych
1. Poliester
Organiczna powłoka poliestrowa opracowana
z myślą o zastosowaniu na wewnętrznej stronie płyt.
Standardowy kolor: biały (zbliżony do RAL9002).
4.150
System ścienny
KS 1000 FH
4.
Dane
Techniczne
Parametry techniczne
Gwarancje i Rękojmie
Izolacyjność cieplna
Firma Kingspan udziela rękojmi oraz gwarancji, dla
każdego projektu na indywidualnych warunkach, na
ochronne powłoki zewnętrzne oraz płytę warstwową.
Współczynnik U [W / m²K)]
Grubość płyty
[mm]
λ = 0,043-0,044* [W / (mK)]
60
80
100
120
150
175
200
0,700
0,530
0,416
0,348
0,280
0,246
0,216
Pakowanie płyt
Standardowe pakowanie płyt – transport drogowy
Płyty KS 1000 FH są układane w stosy okładzinami
zewnętrzną do wewnętrznej. Góra, dół, boki oraz końce
poszczególnych pakietów są zabezpieczone pianką oraz
styropianowymi przekładkami, a cały pakiet jest owinięty
folią polietylenową. Liczba płyt w pakiecie zależy od ich
grubości i długości (patrz Tabela). Liczba płyt w pakiecie
może być mniejsza w przypadku transportu bardzo
długich płyt. Standardowa wysokość pakietu wynosi
1100 mm. Maksymalny ciężar pakietu wynosi 3 600 kg.
U – współczynnik przenikania ciepła przez przegrodę [W / (m² K)]
λ – współczynnik przewodności cieplnej materiału [W / (m K)]
* λ= 0,043 dla grubości 100-150
λ= 0,044 dla grubości 60, 80, 175, 200
Czynniki biologiczne
Płyty Kingspan są zwykle odporne na działanie pleśni,
grzybów, szkodników i nie są uznawane za szkodliwe.
Odporność ogniowa
Płyty ścienne KS 1000 FH zostały poddane badaniom
ogniowym, uzyskały certyfikaty oraz spełniają krajowe
przepisy i normy budowlane.
Grubość płyty
[mm]
60
80
100
120
150
175
200
Liczba
płyt
w pakiecie
17
13
10
8
7
6
5
Dostawa
Odporność ogniowa
60
80
100
120
150
175
200
Grubość
rdzenia
płyty [mm]
Dostawa płyt jest dokonywana transportem
drogowym bezpośrednio na plac budowy (jeśli
w umowie nie jest zapisane inaczej). Za rozładunek płyt
jest odpowiedzialny odbiorca / klient.
NRO
wew. NRO; EI60
zew. NRO; EI120
Montaż na placu budowy
Instrukcje montażu płyt dostępne są w Dziale
Technicznym firmy Kingspan.
Izolacyjność akustyczna
Firma Kingspan, na życzenie klienta, zapewnia
szkolenie firm montażowych.
Dla płyt ściennych KS 1000 FH wartość ważonego
wskaźnika izolacyjności akustycznej właściwej Rw mieści
się w przedziale 30-33 dB (w zależności od grubości
płyty).
Przepisy budowlane
Izolacyjne płyty warstwowe KS 1000 FH firmy Kingspan
spełniają wymagania krajowych przepisów i norm
budowlanych.
Jakość
Izolacyjne płyty warstwowe firmy Kingspan
produkowane są z najwyższej jakości materiałów,
w nowoczesnym procesie technologicznym,
z przestrzeganiem rygorystycznych wymagań norm
kontroli jakości ISO 9001:2008 co gwarantuje ich długą
i niezawodną eksploatację.
4.151
4.
System ścienny
KS 1000 FH
Tabele
Obciążeń
Tabela obciążeń [kN / m²], dopuszczalne ugięcie l / 200
Okładzina zewnętrzna
TYP
tn(mm)
kolor
Grubość
Kierunek
Obciążenie
rdzenia
obciążenia
ze względu na
[mm]
[kN/m2]
Parcie
Nośność (SGN)
Ssanie
60
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
80
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
100
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
120
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
150
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
175
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
200
Parcie
Sztywność (SGU)
Ssanie
M
0,6
2
Okładzina wewnętrzna
TYP
tn(mm)
kolor
B
0,5
PŁYTY JEDNOPRZĘSŁOWE
Maksymalne obciążenie, kN/m2 przy rozpiętości przęsła [m]
1,5
2
2,5
3
3,5
4
4,5
5
5,5
6
6,5
4,16
7,85
6,59
6,59
4,16
13,81
9,44
9,44
4,16
4,33
10,26
10,26
4,16
5,18
11,32
11,32
4,16
4,85
11,76
11,76
4,80
6,59
17,58
17,58
5,12
8,59
23,72
23,72
3,12
4,42
3,99
3,99
3,12
7,77
5,93
5,93
3,12
3,25
6,77
6,77
3,12
3,89
7,68
7,68
3,12
3,63
8,24
8,24
3,60
4,94
12,24
12,24
3,84
6,45
16,11
16,11
2,50
2,83
2,41
2,41
2,50
4,97
3,92
3,92
2,50
2,60
4,69
4,69
2,50
3,11
5,48
5,48
2,50
2,91
6,08
6,08
2,88
3,95
8,97
8,97
3,07
5,16
11,50
11,50
2,04
1,96
1,48
1,48
2,08
3,45
2,64
2,64
2,08
2,16
3,36
3,36
2,08
2,59
4,03
4,03
2,08
2,42
4,63
4,63
2,40
3,29
6,77
6,77
2,56
4,30
8,46
8,46
1,50
1,44
0,84
0,84
1,78
2,54
1,76
1,76
1,78
1,85
2,47
2,47
1,78
2,22
3,03
3,03
1,78
2,08
3,60
3,60
2,06
2,82
5,23
5,23
2,19
3,68
6,37
6,37
1,15
1,10
0,42
0,42
1,56
1,94
1,21
1,21
1,56
1,62
1,77
1,77
1,56
1,94
2,33
2,33
1,56
1,82
2,84
2,84
1,80
2,47
4,10
4,10
1,92
3,22
4,89
4,89
1,39
1,53
0,78
0,78
1,39
1,43
1,29
1,29
1,39
1,71
1,77
1,77
1,39
1,62
2,28
2,28
1,60
2,20
3,27
3,27
1,71
2,86
3,82
3,82
1,25
1,24
0,47
0,47
1,25
1,16
0,95
0,95
1,25
1,38
1,35
1,35
1,25
1,45
1,85
1,85
1,44
1,89
2,63
2,63
1,54
2,36
3,02
3,02
1,09
1,03
0,26
0,26
1,13
0,95
0,68
0,68
1,13
1,14
1,04
1,04
1,13
1,32
1,49
1,49
1,31
1,56
2,15
2,15
1,40
1,95
2,43
2,43
1,04
0,80
0,46
0,46
1,04
0,96
0,80
0,80
1,04
1,20
1,19
1,19
1,20
1,31
1,77
1,77
1,28
1,64
1,97
1,97
0,96
0,68
0,30
0,30
0,96
0,82
0,61
0,61
0,96
1,02
0,96
0,96
1,11
1,12
1,44
1,44
1,18
1,40
1,62
1,62
PŁYTY DWU- i WIELOPRZĘSŁOWE
Parcie
1,67
1,27
Nośność (SGN)
Ssanie
7,85
4,42
60
Parcie
2,62
1,95
Sztywność (SGU)
Ssanie
5,16
1,04
Parcie
1,38
1,11
0,96
0,83
0,74
0,67
0,61
0,56
0,52
Nośność (SGN)
Ssanie
13,81
7,77
4,97
3,45
2,54
1,94
1,53
1,24
1,03
80
Parcie
2,55
1,88
1,51
1,27
1,10
0,87
0,63
0,47
0,37
Sztywność (SGU)
Ssanie
10,21
6,43
3,04
1,62
0,97
0,63
0,44
0,32
0,24
Parcie
1,49
1,05
0,90
0,80
0,70
0,64
Nośność (SGN)
Ssanie
2,95
2,13
1,69
1,42
1,23
1,09
100
1,26
0,60
0,28
Parcie
2,64
1,91
1,51
Sztywność (SGU)
Ssanie
4,20
3,04
2,40
1,99
1,64
1,04
Parcie
1,56
1,00
0,81
0,72
0,67
0,61
0,55
Nośność (SGN)
Ssanie
3,80
2,72
2,13
1,76
1,51
1,33
1,19
120
Parcie
2,69
1,93
1,51
1,25
1,07
0,59
0,31
Sztywność (SGU)
Ssanie
5,26
3,79
2,97
2,44
2,06
1,25
0,81
Parcie
1,80
1,13
0,82
0,67
0,61
0,57
0,53
0,49
0,45
Nośność (SGN)
Ssanie
3,66
2,59
2,00
1,64
1,39
1,22
1,09
0,98
0,90
150
Parcie
2,82
2,00
1,54
1,26
1,07
0,94
0,80
0,47
0,28
Sztywność (SGU)
Ssanie
5,05
3,63
2,81
2,30
1,95
1,69
1,02
0,64
0,42
Parcie
1,88
1,09
0,79
0,68
0,63
0,60
0,59
Nośność (SGN)
Ssanie
5,04
3,58
2,78
2,28
1,94
1,70
1,51
175
Parcie
3,01
2,13
1,66
1,37
1,18
0,67
0,29
Sztywność (SGU)
Ssanie
6,70
4,82
3,76
3,09
2,63
2,29
2,04
Parcie
1,52
0,81
0,58
0,52
0,51
0,52
0,53
0,54
0,52
0,49
Nośność (SGN)
Ssanie
6,67
4,76
3,70
3,04
2,59
2,23
1,76
1,43
1,18
0,99
200
Parcie
3,26
2,30
1,78
1,47
1,26
1,11
0,95
0,57
0,35
0,21
Sztywność (SGU)
Ssanie
9,05
6,52
5,08
4,16
3,53
3,07
2,72
2,45
2,11
1,70
Uwagi: Obliczenia zostały przeprowadzone zgodnie z normą PN-EN 14509
SGN: Stan Graniczny Nośności – wartości z tabeli należy porównywać z obciążeniami OBLICZENIOWYMI
SGU: Stan Graniczny Użytkowania – wartości z tabeli należy porównywać z obciążeniami CHARAKTERYSTYCZNYMI
Tabela uwzględnia dopuszczalne wartości obciążeń zmiennych dla danej rozpiętości. W przypadku zastosowania innego profilowania oraz ciemnych
kolorów okładzin płyt należy skonsultować się z producentem odnośnie wartości podanych w Tabeli. Przyjęto dopuszczalne ugięcie płyty L/200. Dla innych
wartości ugięć należy przeprowadzić dodatkowe obliczenia. Tabela uwzględnia typowe krótkotrwałe obciążenia zmienne(np. nagły poryw wiatru) oraz
uwzględnia wpływ typowych letnich i zimowych temperatur. Dopuszczalne jest występowanie innych rodzajów obciążeń (obciążenia długotrwałe,
specjalne obciążenia spowodowane działaniem temperatury - np chłodnie) pod warunkiem przeprowadzenia dodatkowych obliczeń.
(a) - minimalna szerokość podpory skrajnej 60 mm.
(b) - minimalna szerokość podpory pośredniej 120 mm.
Powyższe obliczenia mają zastosowanie dla izolacyjnych płyt warstwowych z okładzinami ze stali o gwarantowanej granicy plastyczności (fv=280Mpa)
4.152
0L’BE[JOBXFXOŢUS[OB
0L’BE[JOB[FXOŢUS[OB
.PEV’NN
4[FSPLPžŗDB’LPXJUB
4.155
1 058
60
80
100
120
150
175
200
Wszystkie wymiary w milimetrach.
Dostępne kombinacje profilacji okładzin przedstawiono na stronie 4.149.
Uwaga:
Dostępne grubośći okładziny zewnętrznej od 0,4 mm do 0,6 mm
Dostępne grubośći wewnętrznej od 0,4 mm do 0,5 mm
Całkowita szerokość płyty
KS1000 FH
Grubość płyty (D)
Dostępne grubości płyt
System ścienny
KS 1000 FH
Wymiary
Płyty
4.
%
