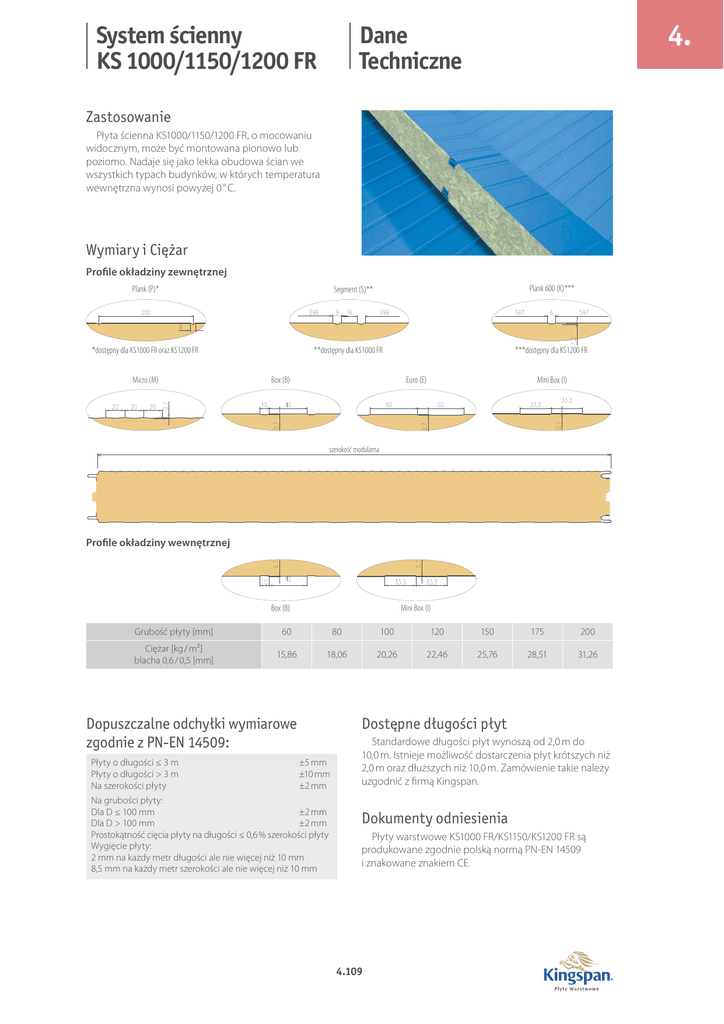

System ścienny KS 1000/1150/1200 FR Dane Techniczne

System ścienny
KS 1000/1150/1200 FR
4.
Dane
Techniczne
Zastosowanie
Płyta ścienna KS1000/1150/1200 FR, o mocowaniu
widocznym, może być montowana pionowo lub
poziomo. Nadaje się jako lekka obudowa ścian we
wszystkich typach budynków, w których temperatura
wewnętrzna wynosi powyżej 0 ° C.
Wymiary i Ciężar
Profile okładziny zewnętrznej
Plank (P)*
**dostępny dla KS1000 FR
*dostępny dla KS1000 FR oraz KS1200 FR
Micro (M)
Plank 600 (K)***
Segment (S)**
***dostępny dla KS1200 FR
Euro (E)
Box (B)
Mini Box (I)
szerokość modularna
Profile okładziny wewnętrznej
Mini Box (I)
Box (B)
Grubość płyty [mm]
60
80
100
120
150
175
200
Ciężar [kg / m²]
blacha 0,6 / 0,5 [mm]
15,86
18,06
20,26
22,46
25,76
28,51
31,26
Dostępne długości płyt
Dopuszczalne odchyłki wymiarowe
zgodnie z PN-EN 14509:
Płyty o długości ≤ 3 m
Płyty o długości > 3 m
Na szerokości płyty
±5 mm
±10 mm
±2 mm
Na grubości płyty:
Dla D ≤ 100 mm
±2 mm
Dla D > 100 mm
±2 mm
Prostokątność cięcia płyty na długości ≤ 0,6 % szerokości płyty
Wygięcie płyty:
2 mm na każdy metr długości ale nie więcej niż 10 mm
8,5 mm na każdy metr szerokości ale nie więcej niż 10 mm
Standardowe długości płyt wynoszą od 2,0 m do
10,0 m. Istnieje możliwość dostarczenia płyt krótszych niż
2,0 m oraz dłuższych niż 10,0 m. Zamówienie takie należy
uzgodnić z firmą Kingspan.
Dokumenty odniesienia
Płyty warstwowe KS1000 FR/KS1150/KS1200 FR są
produkowane zgodnie polską normą PN-EN 14509
i znakowane znakiem CE.
4.109
4.
System ścienny
KS 1000/1150/1200 FR
Dane
Techniczne
2. Foodsafe
Stal
Powłoka ze zmodyfikowanego polichlorku winylu
(PVC) o grubości od 120 do 150 μm, nietoksyczna,
odporna na pleśnie, trwała oraz łatwa w czyszczeniu.
Powłoka Foodsafe jest chemicznie obojętna i została
dopuszczona do kontaktu z żywnością. Standardowy
kolor: biały.
Warianty ochrony galwanicznej
Blacha stalowa powlekana cynkiem o ciężarze minimum
225 lub 275 g/m2, zgodnie z PNEN10346: 2011.
Podłoże dla powłok ochronnych typu: Poliester, PVDF,
Spectrum, Plastisol i Foodsafe.
Dostępne są również inne rodzaje powłok ochronnych
– skontaktuj się z Działem Technicznym firmy Kingspan.
Standardowa grubość okładzin
Grubość blachy zewnętrznej: 0,60 mm
Grubość blachy wewnętrznej: 0,50 mm
Na specjalne zamówienie, w firmie Kingspan, dostępne
są inne grubości blach.
Rdzeń izolacji cieplnej
Wełna mineralna o wysokiej gęstości (≥100 kg / m3),
właściwa do zastosowania w obiektach, które
wymagają podwyższonej odporności ogniowej.
Rodzaje powłok zewnętrznych
1. Poliester – PES
Uszczelnienia
Poliester jest uniwersalną, powłoką ochronną
odpowiednią do stosowania na zewnątrz i wewnątrz
budynku. Standardowa grubość powłoki wynosi 25 μm.
Montowana fabrycznie taśma uszczelniająca złącza
boczne.
Wszystkie płyty posiadają w złączach fabrycznie
montowaną uszczelkę polietylenową.
2. PVDF
Powłoka PVDF charakteryzuje się bardzo dobrym
zachowaniem koloru oraz połysku, a także posiada
wysoką odporność na korozję. Standardowa grubość
powłoki wynosi 25 μm. Może być stosowana
w warunkach klimatycznych, w których występuje bardzo
silne promieniowanie UV w połączeniu z wysokimi
temperaturami powietrza oraz dużą wilgotnością
względną. Standardowa gama kolorów obejmuje srebrny
metalik.
3. Plastisol, gr. 200 μm
Plastisol jest powłoką o grubości nominalnej 200 μm,
bardzo dobrych parametrach technicznych z lekkim
przetłoczeniem na powierzchni. Typowe parametry
techniczne powłoki Plastisol to: doskonała wytrzymałość
na ścieranie, wysoka odporność na korozję oraz bardzo
duża giętkość dzięki czemu powłoka ma wysoką
odporność na zadrapania.
4. Spectrum, gr. 50 μm
Spectrum - to poliuretanowa powłoka organiczna
o grubości 50 μm z utwardzoną warstwą wierzchnią
opracowane dla zastosowań w środowiskach
agresywnych. Charakteryzuje ją estetyczny połysk,
giętkość, odporność na uszkodzenia mechaniczne,
korozję i promieniowanie UV, szeroka gama kolorów
(także metalicznych).
Rodzaje powłok wewnętrznych
1. Poliester
Organiczna powłoka poliestrowa opracowana
z myślą o zastosowaniu na wewnętrznej stronie płyt.
Standardowy kolor: biały (zbliżony do RAL9002)
4.110
System ścienny
KS 1000/1150/1200 FR
4.
Dane
Techniczne
Parametry techniczne
Gwarancje i Rękojmie
Izolacyjność cieplna
Firma Kingspan udziela rękojmi oraz gwarancji,
dla każdego projektu na indywidualnych warunkach,
na ochronne powłoki zewnętrzne oraz płytę warstwową.
Grubość płyty
[mm]
Współczynnik U [W / (m²K)]
λ=0,043-0,044
60
80
100
120
150
175
200
0,682*
0,518*
0,411*
0,346*
0,279*
0,245*
0,215*
* – powyższe wartości odnoszą się dla płyty w module 1150 mm
(standard)
U – współczynnik przenikania ciepła przez przegrodę [W / (m²K)]
λ – współczynnik przewodności cieplnej materiału [W / (mK)]
λ= 0,043 dla grubości 100-150
λ= 0,044 dla grubości 60,80,175,200
Pakowanie płyt
Standardowe pakowanie płyt – transport drogowy
Płyty KS1000/1150/1200 FR są układane w stosy
okładzinami zewnętrzną do wewnętrznej. Góra, dół, boki
oraz końce poszczególnych pakietów są zabezpieczone
pianką oraz styropianowymi przekładkami, a cały pakiet
jest owinięty folią polietylenową. Liczba płyt w pakiecie
zależy od ich grubości i długości (patrz Tabela). Liczba
płyt w pakiecie może być mniejsza w przypadku
transportu bardzo długich płyt. Standardowa wysokość
pakietu wynosi 1100 mm. Maksymalny ciężar pakietu
wynosi 3 500 kg.
Grubość
rdzenia
płyty [mm]
60
80
100
120
150
175
200
Odporność ogniowa
Liczba
płyt
w pakiecie
17
13
10
8
7
6
5
Płyty ścienne KS1000/1150/1200 FR zostały poddane
badaniom ogniowym, uzyskały certyfikaty oraz spełniają
krajowe przepisy i normy budowlane:
Dostawa
Czynniki biologiczne
Płyty Kingspan są zwykle odporne na działanie pleśni,
grzybów, szkodników i nie są uznawane za szkodliwe.
Grubość płyty
[mm]
Odporność ogniowa
KS1000/1150/1200 FR
60
80
100
120
150
175
200
Dostawa płyt jest dokonywana transportem
drogowym bezpośrednio na plac budowy (jeśli
w umowie nie jest zapisane inaczej). Za rozładunek płyt
jest odpowiedzialny odbiorca / klient.
NRO; EI30
NRO; EI90
Montaż na placu budowy
NRO; EI180
Instrukcje montażu płyt dostępne są w Dziale
Technicznym firmy Kingspan.
Firma Kingspan, na życzenie klienta, zapewnia
szkolenie firm montażowych.
Izolacyjność akustyczna
Dla płyt ściennych KS1000/1150/1200 FR wartość
ważonego wskaźnika izolacyjności akustycznej właściwej:
Rw = 31dB (dla grubości 60-80 mm) oraz Rw = 32 db dla
grubości 100-200 mm).
Przepisy budowlane
Izolacyjne płyty warstwowe KS1000/1150/1200 FR firmy
Kingspan spełniają wymagania krajowych przepisów
i norm.
Jakość
Izolacyjne płyty warstwowe firmy Kingspan
produkowane są z najwyższej jakości materiałów,
w nowoczesnym procesie technologicznym,
z przestrzeganiem rygorystycznych wymagań norm
kontroli jakości ISO 9001:2008 co gwarantuje ich długą
i niezawodną eksploatację.
4.111
4.
System ścienny
KS 1000/1150/1200 FR
Tabele
Obciążeń
Tabele obciążeń [kN/m2], dopuszczalne ugięcie l/200
Okładzina zewnętrzna
TYP
tn(mm)
kolor
Grubość
Kierunek
Obciążenie
rdzenia
obciążenia
ze względu na
[mm]
[kN/m2]
Parcie
Nośność (SGN)
Ssanie
60
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
80
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
100
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
120
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
150
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
175
Parcie
Sztywność (SGU)
Ssanie
Parcie
Nośność (SGN)
Ssanie
200
Parcie
Sztywność (SGU)
Ssanie
M
0,6
2
Okładzina wewnętrzna
TYP
tn(mm)
kolor
B
0,5
PŁYTY JEDNOPRZĘSŁOWE
Maksymalne obciążenie, kN/m2 przy rozpiętości przęsła
1,5
2
2,5
3
3,5
4
4,5
5
5,5
6
6,5
4,16
7,85
6,59
6,59
4,16
13,81
9,44
9,44
4,16
4,33
10,26
10,26
4,16
5,18
11,32
11,32
4,16
4,85
11,76
11,76
4,80
6,59
17,58
17,58
5,12
8,59
23,72
23,72
3,12
4,42
3,99
3,99
3,12
7,77
5,93
5,93
3,12
3,25
6,77
6,77
3,12
3,89
7,68
7,68
3,12
3,63
8,24
8,24
3,60
4,94
12,24
12,24
3,84
6,45
16,11
16,11
2,50
2,83
2,41
2,41
2,50
4,97
3,92
3,92
2,50
2,60
4,69
4,69
2,50
3,11
5,48
5,48
2,50
2,91
6,08
6,08
2,88
3,95
8,97
8,97
3,07
5,16
11,50
11,50
2,04
1,96
1,48
1,48
2,08
3,45
2,64
2,64
2,08
2,16
3,36
3,36
2,08
2,59
4,03
4,03
2,08
2,42
4,63
4,63
2,40
3,29
6,77
6,77
2,56
3,96
8,46
8,46
1,50
1,44
0,84
0,84
1,78
2,54
1,76
1,76
1,78
1,85
2,47
2,47
1,78
2,22
3,03
3,03
1,78
2,08
3,60
3,60
2,06
2,49
5,23
5,23
2,19
2,91
6,37
6,37
1,15
1,10
0,42
0,42
1,56
1,94
1,21
1,21
1,56
1,62
1,77
1,77
1,56
1,94
2,33
2,33
1,56
1,82
2,84
2,84
1,80
1,91
4,10
4,10
1,92
2,23
4,89
4,89
1,39
1,53
0,78
0,78
1,39
1,43
1,29
1,29
1,39
1,71
1,77
1,77
1,39
1,62
2,28
2,28
1,60
1,51
3,27
3,27
1,71
1,76
3,82
3,82
1,25
1,24
0,47
0,47
1,25
1,16
0,95
0,95
1,25
1,38
1,35
1,35
1,25
1,45
1,85
1,85
1,44
1,22
2,63
2,63
1,54
1,43
3,02
3,02
1,09
1,03
0,26
0,26
1,13
0,95
0,68
0,68
1,13
1,14
1,04
1,04
1,13
1,32
1,49
1,49
1,31
1,01
2,15
2,15
1,40
1,18
2,43
2,43
1,04
0,80
0,46
0,46
1,04
0,96
0,80
0,80
1,04
1,20
1,19
1,19
1,20
0,85
1,77
1,77
1,28
0,99
1,97
1,97
0,96
0,68
0,30
0,30
0,96
0,82
0,61
0,61
0,96
1,02
0,96
0,96
1,11
0,72
1,44
1,44
1,18
0,84
1,62
1,62
PŁYTY DWU- i WIELOPRZĘSŁOWE
Parcie
1,67
1,27
Nośność (SGN)
Ssanie
7,85
4,42
60
Parcie
2,62
1,95
Sztywność (SGU)
Ssanie
5,16
1,04
Parcie
1,38
1,11
0,96
0,83
0,74
0,67
0,61
0,56
0,52
Nośność (SGN)
Ssanie
13,81
7,77
4,97
3,45
2,54
1,94
1,53
1,24
1,03
80
Parcie
2,55
1,88
1,51
1,27
1,10
0,87
0,63
0,47
0,37
Sztywność (SGU)
Ssanie
10,21
6,43
3,04
1,62
0,97
0,63
0,44
0,32
0,24
Parcie
1,49
1,05
0,90
0,80
0,70
0,64
Nośność (SGN)
Ssanie
2,95
2,13
1,69
1,42
1,23
1,09
100
1,26
0,60
0,28
Parcie
2,64
1,91
1,51
Sztywność (SGU)
Ssanie
4,20
3,04
2,40
1,99
1,64
1,04
Parcie
1,56
1,00
0,81
0,72
0,67
0,61
0,55
Nośność (SGN)
Ssanie
3,80
2,72
2,13
1,76
1,51
1,33
1,19
120
Parcie
2,69
1,93
1,51
1,25
1,07
0,59
0,31
Sztywność (SGU)
Ssanie
5,26
3,79
2,97
2,44
2,06
1,25
0,81
Parcie
1,80
1,13
0,82
0,67
0,61
0,57
0,53
0,49
0,45
Nośność (SGN)
Ssanie
3,66
2,59
2,00
1,64
1,39
1,22
1,09
0,98
0,90
150
Parcie
2,82
2,00
1,54
1,26
1,07
0,94
0,80
0,47
0,28
Sztywność (SGU)
Ssanie
5,05
3,63
2,81
2,30
1,95
1,69
1,02
0,64
0,42
Parcie
1,88
1,09
0,79
0,68
0,63
0,60
0,59
Nośność (SGN)
Ssanie
5,04
3,58
2,78
2,28
1,94
1,70
1,51
175
Parcie
3,01
2,13
1,66
1,37
1,18
0,67
0,29
Sztywność (SGU)
Ssanie
6,70
4,82
3,76
3,09
2,63
2,29
2,04
Parcie
1,52
0,81
0,58
0,52
0,51
0,52
0,53
0,54
0,52
0,49
Nośność (SGN)
Ssanie
6,67
4,76
3,70
3,04
2,59
2,23
1,76
1,43
1,18
0,99
200
Parcie
3,26
2,30
1,78
1,47
1,26
1,11
0,95
0,57
0,35
0,21
Sztywność (SGU)
Ssanie
9,05
6,52
5,08
4,16
3,53
3,07
2,72
2,45
2,11
1,70
Uwagi: Obliczenia zostały przeprowadzone zgodnie z normą PN-EN 14509
SGN: Stan Graniczny Nośności – wartości z tabeli należy porównywać z obciążeniami OBLICZENIOWYMI
SGU: Stan Graniczny Użytkowania – wartości z tabeli należy porównywać z obciążeniami CHARAKTERYSTYCZNYMI
Tabela uwzględnia dopuszczalne wartości obciążeń zmiennych dla danej rozpiętości. W przypadku zastosowania innego profilowania oraz ciemnych
kolorów okładzin płyt należy skonsultować się z producentem odnośnie wartości podanych w Tabeli. Przyjęto dopuszczalne ugięcie płyty L/200. Dla innych
wartości ugięć należy przeprowadzić dodatkowe obliczenia. Tabela uwzględnia typowe krótkotrwałe obciążenia zmienne(np. nagły poryw wiatru) oraz
uwzględnia wpływ typowych letnich i zimowych temperatur. Dopuszczalne jest występowanie innych rodzajów obciążeń (obciążenia długotrwałe,
specjalne obciążenia spowodowane działaniem temperatury - np chłodnie) pod warunkiem przeprowadzenia dodatkowych obliczeń.
(a) - minimalna szerokość podpory skrajnej 60 mm.
(b) - minimalna szerokość podpory pośredniej 120 mm.
Powyższe obliczenia mają zastosowanie dla izolacyjnych płyt warstwowych z okładzinami ze stali o gwarantowanej granicy plastyczności (fv=280Mpa)
4.112
4.115
5BžNBVT[D[FMOJBKŕDB
NPOUPXBOBGBCSZD[OJF
0L’BE[JOBXFXOŢUS[OB
0L’BE[JOB[FXOŢUS[OB
4[FSPLPžŗDB’LPXJUB
.PEV’MVCNN
1 021
1 171
Wszystkie wymiary w milimetrach.
Dostępne warianty profilacji okładzin zostały przedstawione na stronie 4.111.
1 221
Całkowita szerokość płyty
KS1000 FR
KS1150 FR
KS1200 FR
Uwaga:
Dostępne grubości okładziny zewnętrznej od 0,4 mm do 0,6 mm
Dostępne grubości okładziny wewnętrznej od 0,4 mm do 0,5 mm
60
80
100
120
150
175
200
Grubość płyty (D)
Dostępne grubości płyt
System ścienny
KS 1000/1150/1200 FR
Wymiary
Płyty
4.
Wymiary płyty
%
