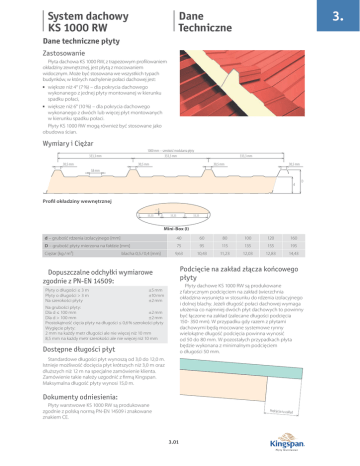

System dachowy KS 1000 RW Dane Techniczne

System dachowy
KS 1000 RW
3.
Dane
Techniczne
Dane techniczne płyty
Zastosowanie
Płyta dachowa KS 1000 RW, z trapezowym profilowaniem
okładziny zewnętrznej, jest płytą z mocowaniem
widocznym. Może być stosowana we wszystkich typach
budynków, w których nachylenie połaci dachowej jest:
większe niż 4° (7 %) – dla pokrycia dachowego
wykonanego z jednej płyty montowanej w kierunku
spadku połaci,
większe niż 6° (10 %) – dla pokrycia dachowego
wykonanego z dwóch lub więcej płyt montowanych
w kierunku spadku połaci.
Płyty KS 1000 RW mogą również być stosowane jako
obudowa ścian.
Wymiary i Ciężar
NNoT[FSPLPžŗNPEVMBSOBQ’ZUZ
NN
NN
NN
NN
NN
NN
NN
NN
E
%
Profil okładziny wewnętrznej
Mini-Box (I)
d – grubość rdzenia izolacyjnego [mm]
40
60
80
100
120
160
D – grubość płyty mierzona na fałdzie [mm]
75
95
115
135
155
195
9,63
10,43
11,23
12,03
12,83
14,43
Ciężar [kg / m²]
blacha 0,5 / 0,4 [mm]
Podcięcie na zakład złącza końcowego
płyty
Dopuszczalne odchyłki wymiarowe
zgodnie z PN-EN 14509:
Płyty o długości ≤ 3 m
Płyty o długości > 3 m
Na szerokości płyty
Płyty dachowe KS 1000 RW są produkowane
z fabrycznym podcięciem na zakład (wierzchnia
okładzina wysunięta w stosunku do rdzenia izolacyjnego
i dolnej blachy. Jeżeli długość połaci dachowej wymaga
ułożenia co najmniej dwóch płyt dachowych to powinny
być łączone na zakład (zalecane długości podcięcia
150- 350 mm). W przypadku gdy razem z płytami
dachowymi będą mocowane systemowe rynny
wielokątne długość podcięcia powinna wynosić
od 50 do 80 mm. W pozostałych przypadkach płyta
będzie wykonana z minimalnym podcięciem
o długości 50 mm.
±5 mm
±10 mm
±2 mm
Na grubości płyty:
Dla d ≤ 100 mm
±2 mm
Dla d > 100 mm
±2 mm
Prostokątność cięcia płyty na długości ≤ 0,6 % szerokości płyty
Wygięcie płyty:
2 mm na każdy metr długości ale nie więcej niż 10 mm
8,5 mm na każdy metr szerokości ale nie więcej niż 10 mm
Dostępne długości płyt
Standardowe długości płyt wynoszą od 3,0 do 12,0 m.
Istnieje możliwość docięcia płyt krótszych niż 3,0 m oraz
dłuższych niż 12 m na specjalne zamówienie klienta.
Zamówienie takie należy uzgodnić z firmą Kingspan.
Maksymalna długość płyty wynosi 15,0 m.
Dokumenty odniesienia:
Płyty warstwowe KS 1000 RW są produkowane
zgodnie z polską normą PN-EN 14509 i znakowane
znakiem CE.
1PEDJŢDJBOB[BL’BE
3.01
3.
System dachowy
KS 1000 RW
Dane
Techniczne
2. Foodsafe
Stal
Powłoka ze zmodyfikowanego polichlorku winylu
(PVC) o grubości od 120 do 150μm, nietoksyczna,
odporna na pleśnie, trwała oraz łatwa w czyszczeniu.
Powłoka Foodsafe jest chemicznie obojętna i została
dopuszczona do kontaktu z żywnością. Standardowy
kolor: biały.
Warianty ochrony galwanicznej
Blacha stalowa powlekana cynkiem o ciężarze minimum
225 lub 275 g/m2, zgodnie z PN-EN10346: 2011. Podłoże
dla powłok ochronnych typu: Poliester, PVDF, Plastisol,
Spectrum i Foodsafe.
Dostępne są również inne rodzaje powłok ochronnych
– skontaktuj się z Działem Technicznym firmy Kingspan.
Grubość standardowa okładzin
Grubość blachy zewnętrznej: 0,50 mm
Grubość blachy wewnętrznej: 0,40 mm
Rdzeń izolacji cieplnej
alternatywnie jako okładzina wewnętrzna folia
aluminiowa lub papier
Izolacja cieplna stosowana w rdzeniu płyty to sztywna
pianka poliizocyjanurowa (THERMALsafe, IPN lub IPN-L)
o zamkniętej strukturze komórkowej. Wykonana z
nieszkodliwych dla zdrowia substancji, nie zawierających
CFC/HCFC.
Na specjalne zamówienie, w firmie Kingspan, dostępne
są inne grubości blach.
Rodzaje powłok zewnętrznych
1. Poliester – PES
Uszczelnienia
Poliester jest uniwersalną, powłoką ochronną
odpowiednią do stosowania na zewnątrz i wewnątrz
budynku. Standardowa grubość powłoki wynosi 25 μm.
Montowana fabrycznie taśma uszczelniająca złącza
boczne.
Wszystkie złącza boczne płyt posiadają montowaną
fabrycznie taśmę antykondensacyjną.
2. PVDF
Powłoka PVDF charakteryzuje się bardzo dobrym
zachowaniem koloru oraz połysku, a także posiada
wysoką odporność na korozję. Standardowa grubość
powłoki wynosi 25 μm. Może być stosowana
w warunkach klimatycznych, w których występuje bardzo
silne promieniowanie UV w połączeniu z wysokimi
temperaturami powietrza oraz dużą wilgotnością względną.
Standardowa gama kolorów obejmuje RAL 9006.
Parametry techniczne
Izolacyjność cieplna
Wsp. U [W / (m2K)]
Grubość
płyty
[mm]
ТHERMALsafe
IPN
IPN-L
Bez HCFC
λ = 0,0202
[W / (mK)]
Bez HCFC
λ = 0,0224
[W / (mK)]
Bez HCFC
λ = 0,0232
[W / (mK)]
40
-
0,506
-
60
-
0,348
0,358
80
0,242
0,265
0,272
100
0,195
0,216
0,222
120
0,164
0,180
0,185
160
0,124
0,135
0,139
3. Plastisol, gr. 200 μm
Plastisol jest powłoką o grubości nominalnej 200 μm,
bardzo dobrych parametrach technicznych z lekkim
przetłoczeniem na powierzchni. Typowe parametry
techniczne powłoki Plastisol to: doskonała wytrzymałość
na ścieranie, wysoka odporność na korozję oraz bardzo
duża giętkość dzięki czemu powłoka ma wysoką
odporność na zadrapania.
4. Spectrum
Spectrum to poliuretanowa powłoka organiczna
o grubości 50 μm z utwardzoną warstwą wierzchnią
opracowane dla zastosowań w środowiskach
agresywnych. Charakteryzuje ją estetyczny połysk,
giętkość, odporność na uszkodzenia mechaniczne,
korozję i promieniowanie UV, szeroka gama kolorów
(także metalicznych).
U – współczynnik przenikania ciepła przez przegrodę [W / (m2K)]
λ – współczynnik przewodności cieplnej materiału [W / (mK)]
Czynniki biologiczne
Rodzaje powłok wewnętrznych
Płyty Kingspan są zwykle odporne na działanie pleśni,
grzybów i szkodników. Do ich produkcji nie stosuje się
materiałów mocznikowo-formaldehydowych, a płyty nie
są uznawane za szkodliwe.
1. Poliester
Odporność ogniowa
Organiczna powłoka poliestrowa opracowana
z myślą o zastosowaniu na wewnętrznej stronie płyt.
Standardowy kolor: biały (zbliżony do RAL9002).
Płyty dachowe KS 1000 RW zostały poddane badaniom
ogniowym, otrzymały certyfikaty oraz spełniają
europejskie i krajowe przepisy i normy budowlane.
Płyty nie przyczyniają się do rozprzestrzeniania ognia.
3.02
System dachowy
KS 1000 RW
Pakowanie płyt
Odporność ogniowa
Grubość płyty
[mm]
IPN / THERMALsafe
IPN-L
40 / 75
BROOF (t1)
Standardowe pakowanie płyt – transport drogowy
Płyty KS 1000 RW są układane w stosy okładzinami
zewnętrznymi do siebie (aby zmniejszyć wysokość
pakietu). Góra, dół, boki oraz końce poszczególnych
pakietów są zabezpieczone pianką oraz styropianowymi
przekładkami, a cały pakiet jest owinięty folią
polietylenową. Liczba płyt w pakiecie zależy od ich
grubości i długości (patrz Tabela). Liczba płyt w pakiecie
może być mniejsza w przypadku transportu bardzo
długich płyt. Standardowa wysokość pakietu wynosi
1 100 mm. Maksymalny ciężar pakietu wynosi 3 500 kg.
-
60 / 95
80 / 115
100 / 135
120 / 155
160 / 195
BROOF (t1), REI 20; RE 30
BROOF (t1),
RE 30, REI 20
oraz RE 60, REI 30
(PROMASEAL)
3.
Dane
Techniczne
BROOF (t1),
RE 60; REI 15
Izolacyjność akustyczna
Dla płyt dachowych KS 1000 RW wartość ważonego
wskaźnika izolacyjności akustycznej właściwej Rw mieści
sie w przedziale 24-26 dB (w zależności od grubości
płyty).
Grubość
rdzenia płyty
[mm]
40
60
80
100
120
160
Liczba płyt
w pakiecie
18
12
10
9
7
6
Przepisy budowlane
Dostawa
Izolacyjne płyty warstwowe KS 1000 RW firmy
Kingspan spełniają wymagania krajowych przepisów
i norm budowlanych.
Dostawa płyt jest dokonywana transportem
drogowym bezpośrednio na plac budowy (jeśli
w umowie nie jest zapisane inaczej). Za rozładunek płyt
jest odpowiedzialny odbiorca / klient.
Jakość
Montaż na placu budowy
Izolacyjne płyty warstwowe firmy Kingspan
produkowane są z najwyższej jakości materiałów,
w nowoczesnym procesie technologicznym,
z przestrzeganiem rygorystycznych wymagań norm
kontroli jakości ISO 9001:2008 co gwarantuje ich długą
i niezawodną eksploatację.
Instrukcje montażu płyt dostępne są w Dziale
Technicznym firmy Kingspan.
Firma Kingspan, na życzenie klienta, zapewnia
szkolenie firm montażowych.
Gwarancje i Rękojmie
Firma Kingspan udziela rękojmi oraz gwarancji, dla
każdego projektu na indywidualnych warunkach, na
ochronne powłoki zewnętrzne oraz płytę warstwową.
3.03
3.
System dachowy
KS 1000 RW
Tabele
Obciążeń
Tabela obciążeń [kN / m²], dopuszczalne ugięcie l / 200
Okładzina zewnętrzna
Grubość rdzenia
(mm)
TYP
RW
tn(mm)
kolor
0,5
2
Stan graniczny
ze względu na
Okładzina wewnętrzna
Kierunek
obciążenia
TYP
I
tn(mm)
kolor
0,4
Maksymalne obciążenie, kN/m2 przy rozpiętości przęsła
1,5
2
2,5
3
3,5
4
4,5
5
0,800
1,020
0,882
1,179
1,567
1,327
1,577
2,163
1,801
1,988
2,788
2,292
2,565
3,620
1,710
3,060
4,920
2,040
0,620
0,807
0,545
0,945
1,254
0,890
1,291
1,745
1,266
1,650
2,263
1,662
2,175
2,660
1,450
2,595
3,620
1,730
0,768
1,025
0,597
1,068
1,434
0,898
1,381
1,867
1,221
1,875
2,040
1,250
2,250
2,780
1,500
0,631
0,855
0,393
0,891
1,198
0,636
1,164
1,563
0,901
1,650
1,620
1,100
1,980
2,210
1,320
0,749
1,016
0,443
0,988
1,327
0,661
1,470
1,330
0,980
1,755
1,800
1,170
PŁYTA JEDNOPRZĘSŁOWA
40
NOŚNOŚĆ
SZTYWNOŚĆ
60
NOŚNOŚĆ
SZTYWNOŚĆ
80
NOŚNOŚĆ
SZTYWNOŚĆ
100
NOŚNOŚĆ
SZTYWNOŚĆ
120
NOŚNOŚĆ
SZTYWNOŚĆ
160
NOŚNOŚĆ
SZTYWNOŚĆ
Grubośćrdzenia
(mm)
Stan graniczny
ze względu na
Parcie
Ssanie
Parcie
Parcie
Ssanie
Parcie
Parcie
Ssanie
Parcie
Parcie
Ssanie
Parcie
Parcie
Ssanie
Parcie
Parcie
Ssanie
Parcie
2,170
2,673
4,772
2,750
3,694
5,876
3,334
4,759
6,987
3,920
5,845
8,102
5,325
8,200
3,550
6,330
10,760
4,220
1,457
1,824
2,466
1,965
2,659
3,250
2,485
3,544
4,049
3,011
4,457
4,856
3,870
6,390
2,580
4,695
8,610
3,130
1,058
1,334
1,439
1,498
2,009
2,023
1,955
2,736
2,629
2,422
3,492
3,248
3,120
5,060
2,080
3,720
6,930
2,480
Maksymalne obciążenie, kN/m2 przy rozpiętości przęsła
Kierunek obciążenia
1,5
2
2,5
3
3,5
4
4,5
5
1,058
1,334
0,740
1,171
1,498
2,009
0,829
1,403
1,955
2,736
0,992
1,826
2,422
3,492
1,045
2,146
2,160
3,555
1,440
2,370
2,430
4,125
1,620
2,750
0,800
1,020
0,496
0,897
1,179
1,567
0,595
1,083
1,577
2,163
0,793
1,564
1,988
2,788
0,795
1,743
1,605
2,775
1,070
1,850
1,830
3,240
1,220
2,160
0,620
0,807
0,364
0,741
0,945
1,254
0,438
0,884
1,291
1,745
0,581
1,223
1,650
2,263
0,640
1,442
1,260
2,280
0,840
1,520
1,425
2,655
0,950
1,770
0,768
1,025
0,303
0,743
1,068
1,434
0,457
1,088
1,381
1,867
0,516
1,253
1,005
1,920
0,670
1,280
1,155
2,250
0,770
1,500
0,631
0,855
0,224
0,658
0,891
1,198
0,365
0,888
1,164
1,563
0,417
1,063
0,825
1,665
0,550
1,110
0,945
1,950
0,630
1,300
-
PŁYTA DWUPRZĘSŁOWA
NOŚNOŚĆ
40
SZTYWNOŚĆ
NOŚNOŚĆ
60
SZTYWNOŚĆ
NOŚNOŚĆ
80
SZTYWNOŚĆ
NOŚNOŚĆ
100
SZTYWNOŚĆ
NOŚNOŚĆ
120
SZTYWNOŚĆ
NOŚNOŚĆ
160
SZTYWNOŚĆ
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
Parcie
Ssanie
2,170
2,673
2,014
2,615
2,750
3,694
2,104
2,939
3,334
4,759
2,349
3,420
3,920
5,845
2,370
3,540
4,470
7,290
2,980
4,860
5,325
8,280
3,550
5,520
1,457
1,824
1,152
1,651
1,965
2,659
1,265
1,937
2,485
3,544
1,446
2,339
3,011
4,457
1,502
2,795
3,105
4,830
2,070
3,220
3,450
5,565
2,300
3,710
Uwagi: Obliczenia zostały przeprowadzone zgodnie z normą PN-EN 14509. SGN: Stan Graniczny Nośności – wartości z tabeli należy porównywać z obciążeniami OBLICZENIOWYMI. SGU: Stan Graniczny Użytkowania – wartości
z tabeli należy porównywać z obciążeniami CHARAKTERYSTYCZNYMI. Tabela uwzględnia dopuszczalne wartości obciążeń zmiennych dla danej rozpiętości. W przypadku zastosowania innego profilowania oraz ciemnych
kolorów okładzin płyt należy skonsultować się z producentem odnośnie wartości podanych w Tabeli. Przyjęto dopuszczalne ugięcie płyty L/200. Dla innych wartości ugięć należy przeprowadzić dodatkowe oblczenia. Tabela
uwzględnia typowe krótkotrwałe obciążenia zmienne(np. nagły poryw wiatru) oraz uwzględnia wpływ typowych letnich i zimowych temperatur. Dopuszczalne jest występowanie innych rodzajów obciążeń (obciążenia
długotrwałe, specjalne obciążenia spowodowane działaniem temperatury - np chłodnie) pod warunkiem przeprowadzenia dodatkowych obliczeń. Minimalna szerokość podpory skrajnej powinna być nie mniejsza niż 40mm
a podpory pośredniej 60mm. Powyższe obliczenia mają zastosowanie dla izolacyjnych płyt warstwowych z okładzinami ze stali o gwarantowanej granicy plastyczności (fv=220Mpa)
3.04
¡ ¡
_
¡
3.11
Całkowita grubość
płyty (D)
75
95
115
135
155
195
0L’BE[JOBXFXOŢUS[OB
1 085
Całkowita
szerokość płyty
Wszystkie wymiary w podano milimetrach
Uwaga:
Grubość okładziny zewnętrznej od 0,5 mm do 0,6 mm
Grubość okładziny wewnętrznej od 0,4 mm do 0,5 mm
alternatywnie jako okładzina wewnętrzna folia aluminiowa lub papier
6T[D[FMLBBOUZLPOEFOTBDZKOB
BQMJLPXBOBGBCSZD[OJF
¡ ¡
6T[D[FMLB1$7BQMJLPXBOBGBCSZD[OJFMVCVT[D[FMLB
CVUZMPXB[BL’BEBOBOBNPOUBƒV
¡
40
60
80
100
120
160
Rdzeń (d)
$B’LPXJUBT[FSPLPžŗQ’ZUZ
%
0L’BE[JOB[FXOŢUS[OB
¡
Dostępne grubości płyt
E
.PEV’NN
System dachowy
KS 1000 RW
Wymiary
Pł yty
3.
