Geodyna 7600

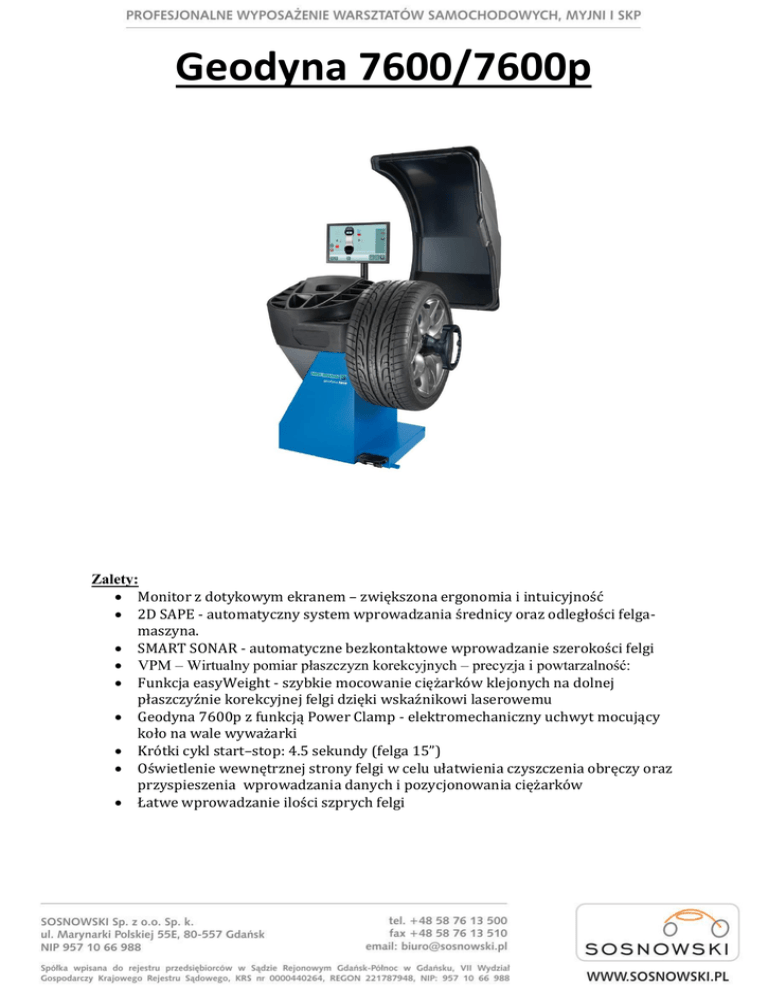

Geodyna 7600/7600p
Zalety:
 Monitor z dotykowym ekranem – zwiększona ergonomia i intuicyjność
 2D SAPE - automatyczny system wprowadzania średnicy oraz odległości felgamaszyna.
 SMART SONAR - automatyczne bezkontaktowe wprowadzanie szerokości felgi
 VPM – Wirtualny pomiar płaszczyzn korekcyjnych – precyzja i powtarzalność:
 Funkcja easyWeight - szybkie mocowanie ciężarków klejonych na dolnej
płaszczyźnie korekcyjnej felgi dzięki wskaźnikowi laserowemu
 Geodyna 7600p z funkcją Power Clamp - elektromechaniczny uchwyt mocujący
koło na wale wyważarki
 Krótki cykl start–stop: 4.5 sekundy (felga 15”)
 Oświetlenie wewnętrznej strony felgi w celu ułatwienia czyszczenia obręczy oraz
przyspieszenia wprowadzania danych i pozycjonowania ciężarków
 Łatwe wprowadzanie ilości szprych felgi
Specyfikacja techniczna
Obsługiwane pojazdy
Wyświetlacz
Interfejs użytkownika
Prędkość obrotowa
Dokładność wyważenia
Rozróżnialność kątowa:
Czas cyklu Start/Stop (koło 195/65R15)
Pomiar sprawdzający
Wprowadzanie danych koła ze Smart Sonar
System wibracyjny
Mocowanie koła
Ręczne wprowadzanie danych
Średnica obręczy
Odległość felga maszyna
Szerokość obręczy
Automatyczne wprowadzanie danych
Wprowadzenie średnicy felgi i odległości felga maszyna
Wprowadzanie szerokości felgi
Średnica felgi
Szerokość felgi
Zakres pracy Smart Sonar: średnica obręczy
Zakres pracy ramienia pomiarowego
Mocowanie ciężarków korekcyjnych
Ciężarki nabijane
Ciężarki klejone
Funkcje oprogramowania
Start cyklu pomiarowego
Program wyważania
Wykrywanie szprych felgi
Wielu użytkowników
Zatrzymanie w pozycji niewyważenia
System Auto Stop (ramię pomiarowe)
Oświetlenie wewnętrznej strony obręczy
Dzielenie ciężarków
Program minimalizacji
Program optymalizacji
Drukarka
Asanetwork
Sieć
Relokacja ciężarka korekcyjnego
Licznik
Maksymalne wymiary koła
Max. średnica koła
Geodyna 7600L
Geodyna 7600p
Samochody osobowe / dostawcze /
motocykle / pojazdy terenowe / motocykle
(wymagany dodatkowy adapter)
Monitor z 19 cal. ekranem dotykowym
Gold
< 200 obr/min
1 g (0.035 uncje)
0,7°
4.5s
6.5s
VPM ze
VPM z wałem
zintegrowanym wałem stożkowym
Nakrętka
Power Clamp
8" - 32"
1" - 20 "
1" - 20 "
Automatyczne, ramię pomiarowe
Automatyczne, Smart Sonar
8" - 25"
3" - 15"
13" - 26"
33 – 328mm / 1.3 – 19.9’
Ręcznie na godz. 12
Funkcja easyWeight na godz. 5 / ramię
pomiarowe na godz. 12
Automatyczny, przez zamknięcie osłony
Półautomatyczny – program easyALU
Ręczne
NIE
NIE
TAK
NIE
TAK
TAK
TAK
TAK
NIE
NIE
NIE
Ramię pomiarowe
TAK
42" / 1050mm
Szerokość koła
Max. ciężar koła
Inne
Średnica wału
Długość wału
Podnośnik koła
Napięcie zasilania
Wymiary (szer. x głęb. x wys.) Osłona koła otwarta
3" - 20" / 76 – 508mm
70kg
1.57" / 40mm
8.86" / 225mm
Opcja BW 2010
230V 1 faza – 50/60Hz – 250W
1386 x 1120 x 1262
Konfiguracja
Właściwości
Średnica / Odległość
Pomoc we wprowadzaniu danych
Smart Sonar
Automatyczne wprowadzanie szerokości felgi
easyWeight
Wskaźnik laserowy dla dokładnego mocowania ciężarków
klejonych
Power Clamp
Uchwyt elektromechaniczny
7600L
7600p
Główne cechy
Dotykowy ekran
 Geodyna 7600 wyposażona jest w 19” ekran dotykowy
 Monitor z dotykowym ekranem
oraz graficznym
interfejsem użytkownika GOLD – nowy, intuicyjny,
przyjazny dla użytkownika
 Oszczędność czasu
 Duże cyfry pokazują wartości niewyważenia, a jasne
wskaźniki, miejsce mocowania ciężarków
Funkcja easyWeight
 Wskaźnik laserowy – dokładne, szybkie i łatwe rozwiązanie do mocowania klejonych
ciężarków na dolna płaszczyznę korekcyjną felgi
 Zapobiega niewłaściwemu umieszczeniu ciężarka
 Dolna płaszczyzna felgi jest bardziej wygodna do mocowania ciężarka przez operatora
Wprowadzanie danych
Automatyczne wprowadzanie średnicy felgi oraz odległości felga-maszyna


Geodyna 7600 jest wyposażona w automatyczny system wprowadzania danych
średnicy oraz dystansu felga-maszyna.
Poprzez przyłożenie ramienia pomiarowego do przypuszczalnego punktu mocowania
ciężarka, Geodyna 7600 automatycznie zapisze wartości do obliczenia niewyważenia.
Po zakończeniu pomiaru operator jest prowadzony przez ramie pomiarowe lub tryb
easyWeight do miejsca mocowania ciężarka.
Wprowadzanie danych
Automatyczne wprowadzanie szerokości felgi przez „Smart Sonar”



SMART SONAR z automatycznym bezkontaktowym wprowadzaniem szerokości
obręczy jest funkcją standardowego wyposażenia Geodyny 7600.
SMART SONAR automatycznie wykrywa szerokość koła. Pomiar rozpoczyna się po
całkowitym opuszczeniu osłony koła.
Korzyści:
- Oszczędności 30% czasu w porównaniu do ręcznego
wprowadzania
- Brak błędów operatora
- Brak potrzeby używania cyrkla
Funkcja easyALU
 Wyważarka automatycznie wykrywa tryb wyważania – ALU-P lub felgę stalową
 Funkcja easyALU redukuje czas i procedurę przygotowania koła do wyważania
Uchwyt elektromechaniczny
 Koło jest mocowane na wyważarce przez opatentowany uchwyt
elektromechaniczny Power Clamp oraz stożek. Do dokładniejszego
mocowania można zastosować profesjonalny uchwyt do centrowania
kół. Zaletą tego uchwytu jest dokładność mocowania koła, co jest
niezmiernie ważne dla każdej operacji wyważania.
Zatrzymanie w punkcie niewyważenia (Stop in Position)
 Geodyna 7600p jest wyposażona w intuicyjną funkcje zatrzymania koła w pozycji
niewyważenia
 Kiedy operator dotknie wielkości niewyważenia na ekranie, koło automatycznie
zatrzyma się w pozycji korekcyjnej - na godzinie 12 lub 5 w
zależności od trybu wyważania
 Po naciśnięciu pedału blokady mamy możliwość zatrzymania
koło w dowolnej pozycji
 Blokada pomaga operatorowi umieścić ciężarek korekcyjny
szybciej i dokładniej
Oświetlenie wewnętrznej strony obręczy
 Geodyna 7600 wyposażona jest w system ledowego oświetlenia felgi
 Ułatwia czyszczenie obręczy
 Przyspiesza pozycjonowanie ciężarków
Tryb dzielenia ciężarków korekcyjnych
 Tryb dzielenia klejonych ciężarków korekcyjnych jest łatwo dostępny poprzez
interfejs użytkownika

Warsztat może zaoferować dodatkową usługę dla klienta, polegającą na ukryciu
ciężarków klejonych za dwoma sąsiadującymi szprychami w taki sposób że nie będą
one widoczne z zewnątrz.
Program optymalizacji
 Podczas procedury optymalizacji obręcz i opona są dopasowywane względem siebie
na podstawie różnych pomiarów niewyważenia
 Masa ciężarków może być dodatkowo zmniejszona
 Procedura rozpoczyna się od pomiaru niewyważenia obręczy
Program minimalizacji
 Osiągnięcie minimalizacji masy ciężarków jest możliwe jeśli obręcz nie wykazuje
odkształceń geometrycznych
 Niewyważenie obręczy może być korygowane w stosunku do niewyważenia opony
tak, że niewyważenia kompensują się wzajemnie i najmniejszy możliwy ciężarek
może być zamocowany.
 Procedura rozpoczyna się od pomiaru zespołu mocowania koła
VMP - Wirtualny Pomiar Płaszczyzn Korekcyjnych
 Opatentowana technologia Wirtualnego Pomiaru Płaszczyzn Korekcyjnych zapewnia
wysoką niezawodność o zwiększonej dokładności.
 Zmiany czułości spowodowane temperaturą, wilgotnością, przeciążeniami,
zmęczeniem itp. mają mniejszy wpływ na jakość pomiaru.
Stała prędkość obrotowa
 Geodyna 7600 jest wyważarką z napędem pasowym , co sprawia,
że podczas pomiaru prędkość obrotowa jest zawsze stała i wynosi 200 obr/min
 W urządzeniach bez silnika lub z napędem ciernym, prędkość obrotowa jest niestała
co powoduje dużą niedokładność zmierzonych wyników.
 Ta niedokładność jest szczególnie ważna, jeśli chodzi o dynamiczne wyważanie kół
motocyklowych lub lekkich kół samochodowych
Redukcja czasu pracy
 Funkcja QuickBAL sprawia, że tylko liczba obrotów faktycznie wymagana, jest
zadana do uzyskania dokładnego pomiaru niewyważenia.
Rezultatem jest czas cyklu pomiarowego obniżony o 30%, przy zachowaniu wysokiej
dokładności: dla standardowego koła o ciężarze 16 kg i wymiarach 195/65 x 15, czas
pełnego cyklu jest zredukowany do mniej niż 4.5 sekundy.
 Dzięki systemowi SMART SONAR unikniemy ręcznego wprowadzania szerokości
koła, dzięki czemu zmniejszymy prawdopodobieństwo popełnienia błędu i
oszczędzimy czas.
Akcesoria standardowe:

Pierścień dystansowy
(nr. ref. 26425 / EAC0058D08A)

Bęben uniwersalny
(nr ref. 26426 / EAC0058D07A)

Podkładka zabezpieczająca bęben uniwersalny
(nr. ref. 26427 / EAC0058D15A)

Duży stożek ( Ø 96-116 mm )
(nr. ref. 25539 / EAM0005D25A)

Średni stożek ( Ø 72-99 mm )
(nr. ref. 25518 / EAM0005D24A)

Mały stożek ( Ø 42 -77 mm )
(nr. ref. 25517 / EAM0005D23A)

Cyrkiel pomiarowy
(nr. ref. 4007580 / EAA0247G21A )

Ciężar korekcyjny
(nr. ref. 25415 / EAM0005D40A)

Cęgi montażowe
(nr. ref. 6452 / EAA0247G22A

)
Zestaw kołków montowanych na lewej stronie wyważarki
(nr. ref. 4027370 / EAA0277D56A)
Akcesoria dodatkowe:
 Wzmocniona głowica montażowa ( Ø 42-96 mm )
(nr. ref. 30355 / EAK0257G26A)

Płyta dociskowa
(patrz cennik dla różnych typów)

Pierścienie centrujące
(patrz cennik dla różnych typów)

Narzędzie do demontażu ciężarków korekcyjnych
(nr. ref. 4025573 / EEHT300A)

Kołpak dociskowy do felg aluminiowych (Ø 200 mm)
(nr. ref. 25314 / EAA0307G82A)

Przystawka do motocykli z jednym tylnym amortyzatorem
(np. Honda, Aprilia , Yamaha, BMW)
(patrz cennik dla różnych typów)

Przystawka motocyklowa „I”.
Geodyna 7600
(nr. ref. 4026397 / EAA0260D80A
)

Uniwersalna przystawka SCA-I do kół bez otworu centrującego.
Geodyna 7600
(nr. ref. 4026608 / EAA0277D33A )

Przystawka motocyklowa „p”.
Geodyna 7600p
(nr. ref. 4028063 / EAA0260D14A)

Uniwersalna przystawka SCA-I do kół bez otworu
centrującego.
Geodyna 7600p
(nr. ref. 4025313 / EAA0260D82A )

BW2010 – Pneumatyczny podnośnik koła
(nr. ref. EAK0306G66A)
Akcesoria serwisowe:
 Zestaw kalibracyjny
(nr. ref. 25406 / EAA0277D12A)

Urządzenie do kalibracji ultradźwiękowego sonaru
(nr. ref. 4029755 / EAA0344G09A )
