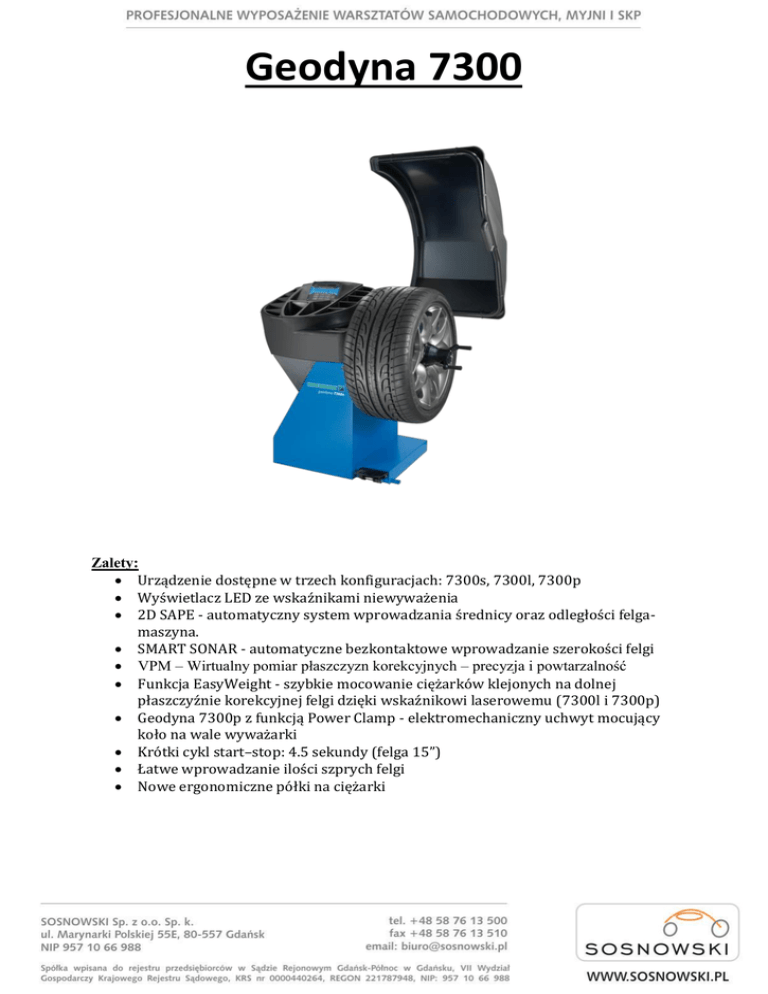

Geodyna 7300

Geodyna 7300
Zalety:
 Urządzenie dostępne w trzech konfiguracjach: 7300s, 7300l, 7300p
 Wyświetlacz LED ze wskaźnikami niewyważenia
 2D SAPE - automatyczny system wprowadzania średnicy oraz odległości felgamaszyna.
 SMART SONAR - automatyczne bezkontaktowe wprowadzanie szerokości felgi
 VPM – Wirtualny pomiar płaszczyzn korekcyjnych – precyzja i powtarzalność
 Funkcja EasyWeight - szybkie mocowanie ciężarków klejonych na dolnej
płaszczyźnie korekcyjnej felgi dzięki wskaźnikowi laserowemu (7300l i 7300p)
 Geodyna 7300p z funkcją Power Clamp - elektromechaniczny uchwyt mocujący
koło na wale wyważarki
 Krótki cykl start–stop: 4.5 sekundy (felga 15”)
 Łatwe wprowadzanie ilości szprych felgi
 Nowe ergonomiczne półki na ciężarki
Specyfikacja techniczna
Geodyna 7300s
Obsługiwane pojazdy
Samochody osobowe / dostawcze / motocykle / pojazdy
terenowe / motocykle (wymagany dodatkowy adapter)
Wyświetlacz
Prędkość obrotowa
Dokładność wyważenia
Rozróżnialność kątowa:
Czas cyklu Start/Stop (koło 195/65R15)
Pomiar sprawdzający
Wprowadzanie danych koła ze Smart Sonar
3 cyfrowy wyświetlacz LED
< 200 obr/min
1 g (0.035 uncje)
0,7°
System wibracyjny
Mocowanie koła
Ręczne wprowadzanie danych
Średnica obręczy
Odległość felga maszyna
Szerokość obręczy
Automatyczne wprowadzanie danych
Wprowadzenie średnicy felgi i odległości felga
maszyna
Wprowadzanie szerokości felgi
Średnica felgi
Szerokość felgi
Zakres pracy Smart Sonar: średnica obręczy
Zakres pracy ramienia pomiarowego
Mocowanie ciężarków korekcyjnych
Ciężarki nabijane
Ciężarki klejone
Funkcje oprogramowania
Start cyklu pomiarowego
Program wyważania
Wykrywanie szprych felgi
Wielu użytkowników
Zatrzymanie w pozycji niewyważenia
System Auto Stop (ramię pomiarowe)
Oświetlenie wewnętrznej strony obręczy
Dzielenie ciężarków
Program minimalizacji
Program optymalizacji
Drukarka
Asanetwork
Sieć
Relokacja ciężarka korekcyjnego
Licznik
Maksymalne wymiary koła
Max. średnica koła
Szerokość koła
Geodyna 7300l
Geodyna 7300p
4.5s
6.5s
VPM ze zintegrowanym wałem
Nakrętka
VPM z wałem
stożkowym
Power Clamp
8" - 32"
1" - 20 "
1" - 20 "
Automatyczne, ramię pomiarowe
Automatyczne, Smart Sonar
8" - 25"
3" - 15"
13" - 26"
33 – 328mm / 1.3 – 12.9’
Ręcznie na godz. 12
Ramie pomiarowe Funkcja easyWeight na godz. 5 / ramię
na godz. 12
pomiarowe na godz. 12
Automatyczny, przez zamknięcie osłony
Półautomatyczny – program easyALU
Ręczne
TAK
NIE
NIE
NIE
TAK
TAK
TAK
NIE
NIE
NIE
Ramię pomiarowe
TAK
42" / 1050mm
3" - 20" / 76 – 508mm
Max. ciężar koła
Inne
Średnica wału
Długość wału
Blokada wału głównego
Zatrzymanie koła po pomiarze
Podnośnik koła
Napięcie zasilania
Wymiary (szer. x głęb. x wys.) Osłona koła
otwarta
70kg
40mm / 1.57"
225mm / 8.86"
Mechaniczna
Automatyczne
Opcja BW 2010
230V 1 faza – 50/60Hz – 250W
Elektromechaniczna
1383 x 878 x 1834
Konfiguracja
Właściwości
Średnica / Odległość
Pomoc we wprowadzaniu danych
Smart Sonar
Automatyczne wprowadzanie szerokości
felgi
EasyWeight
Wskaźnik laserowy dla dokładnego
mocowania ciężarków klejonych
Power Clamp
Uchwyt elektromechaniczny
7300s
7300l
7300p
Główne cechy
Funkcja easyWeight
 Wskaźnik laserowy – dokładne, szybkie i łatwe rozwiązanie do mocowania klejonych
ciężarków na dolna płaszczyznę korekcyjną felgi
 Zapobiega niewłaściwemu umieszczeniu ciężarka.
 Dolna płaszczyzna felgi jest bardziej wygodna do mocowania ciężarka przez operatora
 Funkcja dostępna w Geodyna 7300l oraz Geodyna 7300p
Wprowadzanie danych
Automatyczne wprowadzanie średnicy felgi oraz odległości felga-maszyna


Geodyna 7300 jest wyposażona w automatyczny
system wprowadzania danych średnicy oraz dystansu
felga-maszyna.
Poprzez przyłożenie ramienia pomiarowego do
przypuszczalnego punktu mocowania ciężarka,
Geodyna 7300 automatycznie zapisze wartości do
obliczenia niewyważenia.
Po zakończeniu pomiaru operator jest prowadzony
przez ramie pomiarowe lub tryb EasyWeight do miejsca mocowania ciężarka.
Wprowadzanie danych
Automatyczne wprowadzanie szerokości felgi przez „Smart Sonar”



SMART SONAR z automatycznym bezkontaktowym wprowadzaniem szerokości
obręczy jest funkcją standardowego wyposażenia
Geodyny 7300.
SMART SONAR automatycznie wykrywa szerokość
koła. Pomiar rozpoczyna się po całkowitym
opuszczeniu osłony koła.
Korzyści:
- Oszczędności 30% czasu w porównaniu do
ręcznego wprowadzania
- Brak błędów operatora
- Brak potrzeby używania cyrkla
Funkcja easyALU
 Wyważarka automatycznie wykrywa tryb wyważania – ALU-P lub felgę stalową
 Funkcja easyALU redukuje czas i procedurę przygotowania koła do wyważania
VMP - Wirtualny Pomiar Płaszczyzn Korekcyjnych
 Opatentowana technologia Wirtualnego Pomiaru Płaszczyzn Korekcyjnych zapewnia
wysoką niezawodność o zwiększonej dokładności.
 Zmiany czułości spowodowane temperaturą, wilgotnością, przeciążeniami,
zmęczeniem itp. mają mniejszy wpływ na jakość pomiaru.
Stała prędkość obrotowa
 Geodyna 7300 jest wyważarką z napędem pasowym , co sprawia,
że podczas pomiaru prędkość obrotowa jest zawsze stała i wynosi 200 obr/min
 W urządzeniach bez silnika lub z napędem ciernym, prędkość obrotowa jest niestała
co powoduje dużą niedokładność zmierzonych wyników.
 Ta niedokładność jest szczególnie ważna, jeśli chodzi o dynamiczne wyważanie kół
motocyklowych lub lekkich kół samochodowych
Redukcja czasu pracy
 Funkcja QuickBAL sprawia, że tylko liczba obrotów faktycznie wymagana, jest
zadana do uzyskania dokładnego pomiaru niewyważenia.
Rezultatem jest czas cyklu pomiarowego obniżony o 30%, przy zachowaniu wysokiej
dokładności: dla standardowego koła o ciężarze 16 kg i wymiarach 195/65 x 15, czas
pełnego cyklu jest zredukowany do mniej niż 4.5 sekundy.
 Dzięki systemowi SMART SONAR unikniemy ręcznego wprowadzania szerokości
koła, dzięki czemu zmniejszymy prawdopodobieństwo popełnienia błędu i
oszczędzimy czas.
Intuicyjny wyświetlacz
 Geodyna 7300 jest wyposażona w podwójny
3-cyfrowy wyświetlacz LED
 Duże LED-owe cyfry pokazują wartości
niewyważenia, a jasne wskaźniki pokazują miejsce
mocowania ciężarków.
Tryb dzielenia ciężarków korekcyjnych
 Tryb dzielenia klejonych ciężarków korekcyjnych jest łatwo dostępny poprzez
interfejs użytkownika


Warsztat może zaoferować dodatkową usługę dla klienta, polegającą na ukryciu
ciężarków klejonych za dwoma sąsiadującymi szprychami w taki sposób że nie będą
one widoczne z zewnątrz.
Intuicyjna i szybka procedura wprowadzania ilości szprych
Uchwyt elektromechaniczny
 Koło jest mocowane na wyważarce przez opatentowany uchwyt
elektromechaniczny Power Clamp oraz stożek. Do dokładniejszego
mocowania można zastosować profesjonalny uchwyt do
centrowania kół (typu Quick Plate).
 Zaletą tego uchwytu jest dokładność mocowania koła, co jest
niezmiernie ważne dla każdej operacji wyważania.
Blokada wału głównego
 Po naciśnięciu pedału blokady mamy możliwość zatrzymania koło w dowolnej
pozycji
 Geodyna 7300l i Geodyna 7300s wyposażone w mechaniczną blokadę wału. Geodyna
7300p wyposażone w elektromechaniczną blokadę wału.
 Blokada pomaga operatorowi umieścić ciężarek korekcyjny szybciej i dokładniej
Akcesoria standardowe:

Pierścień dystansowy
(nr. ref. 26425 / EAC0058D08A)

Bęben uniwersalny
(nr ref. 26426 / EAC0058D07A)

Podkładka zabezpieczająca bęben uniwersalny
(nr. ref. 26427 / EAC0058D15A)

Duży stożek ( Ø 96-116 mm )
(nr. ref. 25539 / EAM0005D25A)

Średni stożek ( Ø 72-99 mm )
(nr. ref. 25518 / EAM0005D24A)

Mały stożek ( Ø 42 -77 mm )
(nr. ref. 25517 / EAM0005D23A)

Cyrkiel pomiarowy
(nr. ref. 4007580 / EAA0247G21A )

Ciężar korekcyjny
(nr. ref. 25415 / EAM0005D40A)

Cęgi montażowe
(nr. ref. 6452 / EAA0247G22A

)
Zestaw kołków montowanych na lewej stronie wyważarki
(nr. ref. 4027370 / EAA0277D56A)
Akcesoria dodatkowe:
 Wzmocniona głowica montażowa ( Ø 42-96 mm )
(nr. ref. 30355 / EAK0257G26A)

Płyta dociskowa
(patrz cennik dla różnych typów)

Pierścienie centrujące
(patrz cennik dla różnych typów)

Narzędzie do demontażu ciężarków korekcyjnych
(nr. ref. 4025573 / EEHT300A)

Kołpak dociskowy do felg aluminiowych (Ø 200 mm)
(nr. ref. 25314 / EAA0307G82A)

Przystawka do motocykli z jednym tylnym amortyzatorem
(np. Honda, Aprilia , Yamaha, BMW)
(patrz cennik dla różnych typów)
Geodyna 7300l i Geodyna 7300s ze zintegrowanym wałem

Przystawka motocyklowa „I”.
Geodyna 7300l i Geodyna 7300s
(nr. ref. 4026397 / EAA0260D80A )

Uniwersalna przystawka SCA-I do kół bez otworu centrującego.
Geodyna 7300l i Geodyna 7300s
(nr. ref. 4026608 / EAA0277D33A )
Geodyna 7300p z wałem stożkowym

Przystawka motocyklowa „p”.
Geodyna 7300p
(nr. ref. 4028063 / EAA0260D14A)

Uniwersalna przystawka SCA-I do kół bez otworu centrującego.
Geodyna 7300p
(nr. ref. 4025313 / EAA0260D82A )

BW2010 – Pneumatyczny podnośnik koła
(nr. ref. EAK0306G66A)
Akcesoria serwisowe:
 Zestaw kalibracyjny
(nr. ref. 25406 / EAA0277D12A)

Urządzenie do kalibracji ultradźwiękowego sonaru
(nr. ref. 4029755 / EAA0344G09A )
