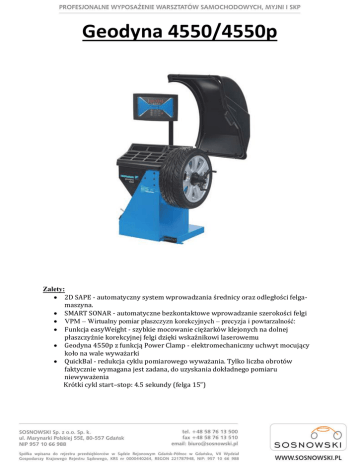

Geodyna 4550

Geodyna 4550/4550p
Zalety:
 2D SAPE - automatyczny system wprowadzania średnicy oraz odległości felgamaszyna.
 SMART SONAR - automatyczne bezkontaktowe wprowadzanie szerokości felgi
 VPM – Wirtualny pomiar płaszczyzn korekcyjnych – precyzja i powtarzalność:
 Funkcja easyWeight - szybkie mocowanie ciężarków klejonych na dolnej
płaszczyźnie korekcyjnej felgi dzięki wskaźnikowi laserowemu
 Geodyna 4550p z funkcją Power Clamp - elektromechaniczny uchwyt mocujący
koło na wale wyważarki
 QuickBal - redukcja cyklu pomiarowego wyważania. Tylko liczba obrotów
faktycznie wymagana jest zadana, do uzyskania dokładnego pomiaru
niewyważenia
Krótki cykl start–stop: 4.5 sekundy (felga 15”)
Specyfikacja techniczna:
Obsługiwane pojazdy
Wyświetlacz
Prędkość obrotowa
Dokładność wyważenia
Samochody osobowe / dostawcze /
motocykle / pojazdy terenowe /
motocykle (wymagany dodatkowy
adaptor)
Podwójny 3-cyfrowy wyświetlacz LED
200 obr/min
1 g (0.035 uncje)
Mocowanie koła
Geodyna 4550 – Ręcznie (nakrętka
szybkomocyjąca)
Geodyna 4550p – elektromechaniczny
uchwyt mocujący
Wprowadzanie danych – dystans felga-masz. Automatyczne, ramię pomiarowe
Wprowadzanie danych - średnica obręczy
Automatyczne, ramię pomiarowe
Wprowadzanie danych - szerokość obręczy Automatyczne, bezkontaktowe
(Smart Sonar)
Średnica obręczy – ręczne
8 - 32 "
Średnica obręczy - automatycznie
8 - 25 "
Szerokość obręczy - ręczne
1 - 20 "
Szerokość obręczy - Smart Sonar
3 - 15 "
Zakres pracy Smart Sonar – średnica felgi
13 - 26 "
Średnica wału
Długość wału
Max. dystans felga-maszyna
Wybór programu wyważania
Wykrywanie pozycji szprych
Rozpoczęcie pomiaru
Zatrzymanie koła po pomiarze
Blokada wału
Umieszczanie ciężarków nabijanych
Umieszczanie ciężarków klejonych
Tryby ALU
EasyALU
Tryb dzielenia ciężarków
Program optymalizacji
Wyważanie felgi
Samokalibracja
Bicie boczne / bicie promieniowe
Asanetwork
Pomoc on-line
Wydruk
Podnośnik koła
40 mm (1,57 cala)
190 mm (7,5 cala)
235 mm (9,2 cala)
Ręcznie
Ręcznie
Automatyczne, przycisk lub osłona koła
Automatyczne
Mechaniczna (pedał)
12 godz.
Ramię pomiarowe, lub na godz.5 za
pomocą funkcji easyALU
5 ALU + 2 ALU-P
Tak
Tak
Tak
Tak
Tak
Brak
Brak
Nie
Nie
Opcja, BW2010
Szerokość koła
Max. średnica koła
Max. waga koła
Zasilanie
3” – 20” (508mm)
42” (1050mm)
70kg
230V 1faza 50/60 Hz
Wymiary:
Wymiary szer. x głęb. x wys.
(tylko maszyna, osłona koła otwarta)
1266 mm x 850 mm x 1050 mm
Waga netto
140 kg
Główne cechy
Funkcja easyWeight
 Wskaźnik laserowy – dokładne, szybkie i łatwe rozwiązanie do mocowania klejonych
ciężarków na dolna płaszczyznę korekcyjną felgi
 Zapobiega niewłaściwemu umieszczeniu ciężarka.
 Dolna płaszczyzna felgi jest bardziej wygodna do mocowania ciężarka przez operatora
Wprowadzanie danych
Automatyczne wprowadzanie średnicy felgi oraz odległości felga-maszyna


Geodyna 4550 jest wyposażona w automatyczny
system wprowadzania danych średnicy oraz dystansu
felga-maszyna.
Poprzez przyłożenie ramienia pomiarowego do
przypuszczalnego punktu mocowania ciężarka,
Geodyna 4550 automatycznie zapisze wartości do
obliczenia niewyważenia.
Po zakończeniu pomiaru operator jest prowadzony
przez ramie pomiarowe lub tryb easyWeight do
miejsca mocowania ciężarka.
Wprowadzanie danych
Automatyczne wprowadzanie szerokości felgi przez „Smart Sonar”



SMART SONAR z automatycznym bezkontaktowym wprowadzaniem szerokości
obręczy jest funkcją standardowego wyposażenia
Geodyny 4550.
SMART SONAR automatycznie wykrywa szerokość
koła. Pomiar rozpoczyna się po całkowitym
opuszczeniu osłony koła.
Korzyści:
- Oszczędności 30% czasu w porównaniu do
ręcznego wprowadzania
- Brak błędów operatora
- Brak potrzeby używania cyrkla
Funkcja easyALU
 Wyważarka automatycznie wykrywa tryb wyważania – ALU-P lub felgę stalową
 Funkcja easyALU redukuje czas i procedurę przygotowania koła do wyważania
VMP - Wirtualny Pomiar Płaszczyzn Korekcyjnych
 Opatentowana technologia Wirtualnego Pomiaru Płaszczyzn Korekcyjnych zapewnia
wysoką niezawodność o zwiększonej dokładności.
 Zmiany czułości spowodowane temperaturą, wilgotnością, przeciążeniami,
zmęczeniem itp. mają mniejszy wpływ na jakość pomiaru.
Stała prędkość obrotowa
 Geodyna 4550 jest wyważarką z napędem pasowym , co sprawia,
że podczas pomiaru prędkość obrotowa jest zawsze stała i wynosi 200 obr/min
 W urządzeniach bez silnika lub z napędem ciernym, prędkość obrotowa jest niestała
co powoduje dużą niedokładność zmierzonych wyników.
 Ta niedokładność jest szczególnie ważna, jeśli chodzi o dynamiczne wyważanie kół
motocyklowych lub lekkich kół samochodowych
Redukcja czasu pracy
 Funkcja QuickBAL sprawia, że tylko liczba obrotów faktycznie wymagana, jest
zadana do uzyskania dokładnego pomiaru niewyważenia.
Rezultatem jest czas cyklu pomiarowego obniżony o 30%, przy zachowaniu wysokiej
dokładności: dla standardowego koła o ciężarze 16 kg i wymiarach 195/65 x 15, czas
pełnego cyklu jest zredukowany do mniej niż 4.5 sekundy.
 Dzięki systemowi SMART SONAR unikniemy ręcznego wprowadzania szerokości
koła, dzięki czemu zmniejszymy prawdopodobieństwo popełnienia błędu i
oszczędzimy czas.
Intuicyjny wyświetlacz
 Geodyna 4550 jest wyposażona w podwójny 3cyfrowy wyświetlacz LED
 Duże LED-owe cyfry pokazują wartości
niewyważenia, a jasne wskaźniki pokazują
miejsce mocowania ciężarków.
Tryb dzielenia ciężarków korekcyjnych
 Tryb dzielenia klejonych ciężarków korekcyjnych jest łatwo dostępny poprzez
interfejs użytkownika

Warsztat może zaoferować dodatkową usługę dla klienta, polegającą na ukryciu
ciężarków klejonych za dwoma sąsiadującymi szprychami w taki sposób że nie będą
one widoczne z zewnątrz.
Kompaktowe wymiary
 Geodyna 4550 jest jedną z najmniejszych wyważarek w branży, posiada jednak
funkcję automatycznego wprowadzania średnicy felgi i osadzenia oraz możliwość
obsługi kół do 70 kg i średnicy do 42 ".
 Ponieważ osłona koła zajmuje niewiele miejsca Geodyna 4550 może być
umiejscowiona w pobliżu ściany.
 Doskonała dla małej i średniej wielkości warsztatu nie wymagających dużej
przestrzeni.
Uchwyt elektromechaniczny
 Koło jest mocowane na wyważarce przez opatentowany uchwyt
elektromechaniczny
Power Clamp oraz stożek. Do dokładniejszego mocowania można
zastosować profesjonalny uchwyt do centrowania kół (typu
Quick Plate).
 Zaletą tego uchwytu jest dokładność mocowania koła, co jest
niezmiernie ważne dla każdej operacji wyważania.
Blokada wału głównego
 Po naciśnięciu pedału blokady mamy możliwość zatrzymania koło w dowolnej
pozycji
 Blokada pomaga operatorowi umieścić ciężarek korekcyjny szybciej i dokładniej
Akcesoria standardowe:

Pierścień dystansowy
(nr. ref. 26425 / EAC0058D08A)

Bęben uniwersalny
(nr ref. 26426 / EAC0058D07A)

Podkładka zabezpieczająca bęben uniwersalny
(nr. ref. 26427 / EAC0058D15A)

Duży stożek ( Ø 96-116 mm )
(nr. ref. 25539 / EAM0005D25A)

Średni stożek ( Ø 72-99 mm )
(nr. ref. 25518 / EAM0005D24A)

Mały stożek ( Ø 42 -77 mm )
(nr. ref. 25517 / EAM0005D23A)

Cyrkiel pomiarowy
(nr. ref. 4007580 / EAA0247G21A )

Ciężar korekcyjny
(nr. ref. 25415 / EAM0005D40A)

Cęgi montażowe
(nr. ref. 6452 / EAA0247G22A

)
Zestaw kołków montowanych na lewej stronie wyważarki
(nr. ref. 4027370 / EAA0277D56A)
Akcesoria dodatkowe:
 Wzmocniona głowica montażowa ( Ø 42-96 mm )
(nr. ref. 30355 / EAK0257G26A)

Płyta dociskowa
(patrz cennik dla różnych typów)

Pierścienie centrujące
(patrz cennik dla różnych typów)

Narzędzie do demontażu ciężarków korekcyjnych
(nr. ref. 4025573 / EEHT300A)

Kołpak dociskowy do felg aluminiowych (Ø 200 mm)
(nr. ref. 25314 / EAA0307G82A)

Przystawka do motocykli z jednym tylnym amortyzatorem
(np. Honda, Aprilia , Yamaha, BMW)
(patrz cennik dla różnych typów)

Przystawka motocyklowa „I”.
Geodyna 4550
(nr. ref. 4026397 / EAA0260D80A
)

Uniwersalna przystawka SCA-I do kół bez otworu centrującego.
Geodyna 4550
(nr. ref. 4026608 / EAA0277D33A )

Przystawka motocyklowa „p”.
Geodyna 4550p
(nr. ref. 4028063 / EAA0260D14A)

Uniwersalna przystawka SCA-I do kół bez otworu centrującego.
Geodyna 4550p
(nr. ref. 4026608 / EAA0277D33A )
Akcesoria serwisowe:
 Zestaw kalibracyjny
(nr. ref. 25406 / EAA0277D12A)

Urządzenie do kalibracji ultradźwiękowego sonaru
(nr. ref. 4029755 / EAA0344G09A )
