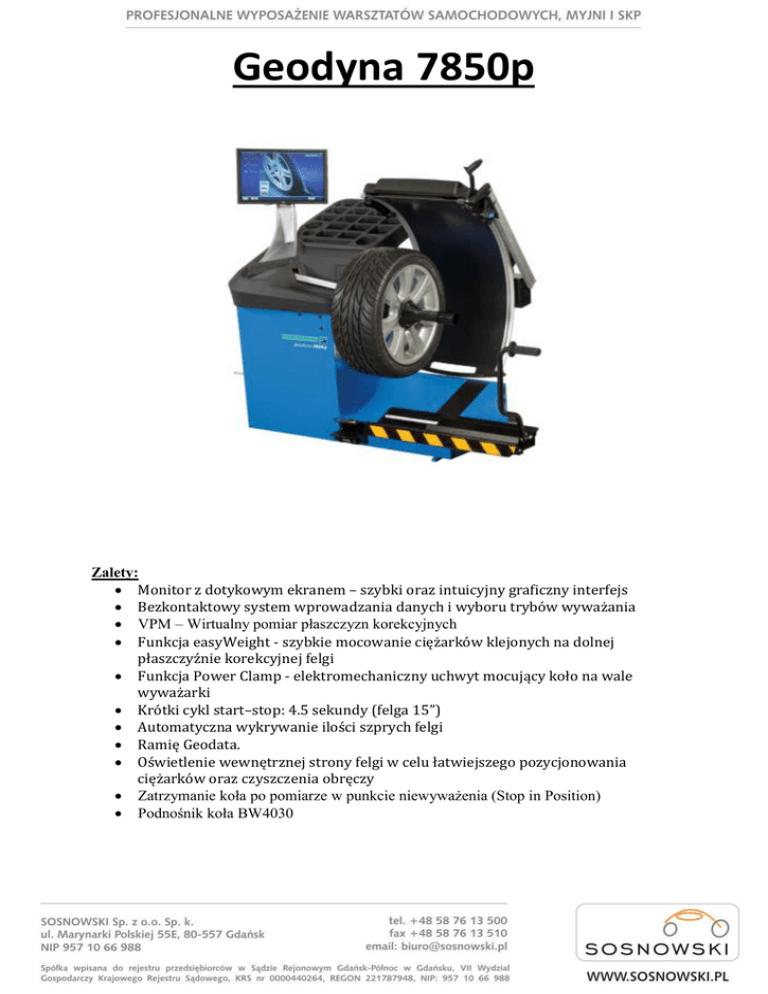

Geodyna 7850p

Geodyna 7850p
Zalety:
 Monitor z dotykowym ekranem – szybki oraz intuicyjny graficzny interfejs
 Bezkontaktowy system wprowadzania danych i wyboru trybów wyważania
 VPM – Wirtualny pomiar płaszczyzn korekcyjnych
 Funkcja easyWeight - szybkie mocowanie ciężarków klejonych na dolnej
płaszczyźnie korekcyjnej felgi
 Funkcja Power Clamp - elektromechaniczny uchwyt mocujący koło na wale
wyważarki
 Krótki cykl start–stop: 4.5 sekundy (felga 15”)
 Automatyczna wykrywanie ilości szprych felgi
 Ramię Geodata.
 Oświetlenie wewnętrznej strony felgi w celu łatwiejszego pozycjonowania
ciężarków oraz czyszczenia obręczy
 Zatrzymanie koła po pomiarze w punkcie niewyważenia (Stop in Position)
 Podnośnik koła BW4030
Specyfikacja techniczna:
Obsługiwane pojazdy
Wyświetlacz
Prędkość obrotowa
Dokładność wyważenia
Rozróżnialność kątowa:
Czas cyklu Start/Stop (koło 195/65R15)
Pomiar sprawdzający
Automatyczne wprowadzanie danych
Automatyczne wprowadzanie danych i wykrywanie szprych
Ręczne wprowadzanie danych
Średnica obręczy
Odległość felga maszyna
Szerokość obręczy
Automatyczne wprowadzanie danych (Ramię Geodata)
Średnica obręczy
Odległość felga maszyna
Szerokość obręczy
Zakres pracy ramienia Geodata
Automatyczne wprowadzanie danych (Skaner / Smart Sonar)
Średnica obręczy
Szerokość obręczy
Zakres pomiaru skanera
Automatyczne wykrywanie szprych
Zakres pracy Smart Sonar: średnica obręczy
Funkcje oprogramowania
Wielu użytkowników
Zatrzymanie w pozycji niewyważenia
System Auto Stop (ramię Geodata)
Oświetlenie wewnętrznej strony obręczy
Dzielenie ciężarków
Program minimalizacji
Program optymalizacji
Drukarka
Asanetwork
Sieć
Relokacja ciężarka korekcyjnego
Licznik
Maksymalne wymiary koła
Max. średnica koła
Szerokość koła
Max. odległość felga-maszyna
Samochody osobowe / dostawcze /
motocykle / pojazdy terenowe /
motocykle (wymagany dodatkowy
adapter)
Monitor z 19 cal. ekranem dotykowym
200 obr/min
1 g (0.035 uncje)
0,7°
4.5s
7.5s
10.5s
8" - 32"
1" - 20 "
1" - 20 "
8" - 32"
1" - 20 "
1" - 20 "
0" – 10.55" / 0 – 268mm
14" - 26"
3 " - 15.8"
4.7" – 16.3"
Tak
14" - 26"
TAK – 9
TAK
TAK
TAK
TAK
TAK
TAK
OPCJA
TAK
TAK
TAK
TAK
42" / 1050mm
3" - 20" / 76 – 508mm
Obręcz o średnicy 8" - 10" do 160mm
Obręcz o średnicy 11" - 14" do 190mm
Obręcz o średnicy 15" - 18" do 220mm
Ponad 19" do 260mm
Max. ciężar koła
Inne
Podnośnik koła
Max. obciążenie podnośnika kół
Średnica wału
Długość wału
Napięcie zasilania
Wymiary (szer. x głęb. x wys.) Osłona koła otwarta
70kg
BW4030
70 kg
1.57" / 40mm
8.86" / 225mm
230V 1 faza – 50/60Hz
1940 x 1200 x 1850
Główne cechy
Wprowadzanie danych
Automatyczne wprowadzanie średnicy felgi oraz odległości felga-maszyna




Skaner obręczy do automatycznego bezdotykowego
tworzenie profilu felgi
Automatyczne wprowadzanie danych średnicy oraz
dystansu felga-maszyna.
Automatyczny wybór trybu pracy
Korzyści:
- Oszczędności 30% czasu w porównaniu do ręcznego
wprowadzania danych
- Brak błędów operatora
Automatyczne wprowadzanie szerokości felgi przez „Smart Sonar”



SMART SONAR z automatycznym bezkontaktowym
wprowadzaniem szerokości obręczy jest funkcją
standardowego wyposażenia
SMART SONAR automatycznie wykrywa szerokość
koła. Pomiar rozpoczyna się po całkowitym
opuszczeniu osłony koła.
Korzyści:
- Oszczędności 30% czasu w porównaniu do ręcznego
wprowadzania
- Brak błędów operatora
- Brak potrzeby używania cyrkla
Automatyczne wyrywanie szprych obręczy
 Skaner automatycznie wykrywa liczbę i pozycję szprych obręczy
 Poprzez naciśnięcie odpowiedniej ikony na ekranie monitora w łatwy sposób możemy
rozdzielić i zmienić położenie ciężarków korekcyjnych chowając je za szprychy
Podnośnik koła BW4030
 Obsługiwany przez logikę wyważarki w windy
automatycznie powraca do wysokości obciążenia; krótszy od
podłogi do podłogi czasu cyklu
 Intuicyjny precyzyjna regulacja przez naciśnięcie uchwytu;
łatwość użycia
 Poprawa pierścień centów i blokada koła, wyciąg Eliminuje
błąd z powodu
grawitacja; większa dokładność
 Łatwa obsługa każdego koła do 70 kg;
redukcja wysiłku
 Zintegrowany w obudowie; Mniejsze wymiary
Funkcja easyWeight
 Wskaźnik laserowy – dokładne, szybkie i łatwe mocowanie klejonych ciężarków na
dolna płaszczyznę korekcyjną felgi
 Zapobiega niewłaściwemu umieszczeniu ciężarka
 Dolna płaszczyzna felgi jest bardziej wygodna do mocowania ciężarka przez operatora
Ramię Geodata
 Unikalne i opatentowane narzędzie
 Alternatywa dla funkcji easyWeight do umieszczania
ciężarków klejonych
 Mocowanie ciężarków klejonych zawsze na godzinie 12
Dotykowy ekran z graficznym interfejsem użytkownika
PLATINUM
 monitor z dotykowym ekranem oraz graficznym
interfejsem użytkownika PLATINUM – nowy,
intuicyjny, przyjazny dla użytkownika
 Szybki i intuicyjny wybór trybów pracy:
automatyczne wykrywanie szprych obręczy
 Duże cyfry pokazują wartości niewyważenia, a jasne
wskaźniki, miejsce mocowania ciężarków
 Łatwy w obsłudze
 Oszczędność czasu
Uchwyt elektromechaniczny
 Koło jest mocowane na wyważarce przez opatentowany uchwyt elektromechaniczny
Power Clamp oraz stożek. Do dokładniejszego mocowania można zastosować
profesjonalny uchwyt do centrowania kół. Zaletą tego uchwytu jest dokładność
mocowania koła z kontrolowaną siłą docisku, co jest niezmiernie ważne dla każdej
operacji wyważania.
VMP - Wirtualny Pomiar Płaszczyzn Korekcyjnych
 Opatentowana technologia Wirtualnego Pomiaru Płaszczyzn Korekcyjnych zapewnia
wysoką niezawodność o zwiększonej dokładności.
 Zmiany czułości spowodowane temperaturą, wilgotnością, przeciążeniami,
zmęczeniem itp. mają mniejszy wpływ na jakość pomiaru.
Długość wału
 Geodyna 7850p wyposażona jest w wał o długości 225mm
 Szersze zastosowanie różnego rodzaju akcesorii oraz
obręczy
Zatrzymanie w punkcie niewyważenia (Stop in Position)
 Geodyna 7850p jest wyposażona w intuicyjną funkcje
zatrzymania koła w pozycji niewyważenia
 Kiedy operator dotknie wielkości niewyważenia na
ekranie, koło automatycznie zatrzyma się w pozycji
korekcyjnej - na godzinie 12 lub 5 w zależności od
trybu wyważania
 Po naciśnięciu pedału blokady mamy możliwość
zatrzymania koło w dowolnej pozycji. Blokada pomaga
operatorowi umieścić ciężarek korekcyjny szybciej i
dokładniej
Osłona koła na teleskopach
 Unikalna opatentowana osłona koła
 Nie wymaga dodatkowej przestrzeni za urządzeniem
 Wysoka ergonomia
Półki na ciężarki korekcyjne
 Nowa, solidna i ergonomiczna konstrukcja
 Pojemność: 18 kieszeni na ciężarki, półki na 3 stożki, cęgi
montażowe i narzędzie do demontażu ciężarków
Program optymalizacji
 Podczas procedury optymalizacji obręcz i opona są dopasowywane względem siebie
na podstawie różnych pomiarów niewyważenia
 Masa ciężarków może być dodatkowo zmniejszona
 Procedura rozpoczyna się od pomiaru niewyważenia obręczy
Program minimalizacji
 Osiągnięcie minimalizacji masy ciężarków jest możliwe jeśli obręcz nie wykazuje
odkształceń geometrycznych
 Niewyważenie obręczy może być korygowane w stosunku do niewyważenia opony
tak, że niewyważenia kompensują się wzajemnie i najmniejszy możliwy ciężarek
może być zamocowany.
 Procedura rozpoczyna się od pomiaru zespołu mocowania koła
Stała prędkość obrotowa
 Geodyna 7850 jest wyważarką z napędem pasowym , co sprawia,
że podczas pomiaru prędkość obrotowa jest zawsze stała i wynosi 200 obr/min
 W urządzeniach bez silnika lub z napędem ciernym, prędkość obrotowa jest niestała
co powoduje dużą niedokładność zmierzonych wyników.
 Ta niedokładność jest szczególnie ważna, jeśli chodzi o dynamiczne wyważanie kół
motocyklowych lub lekkich kół samochodowych
Redukcja czasu pracy
 Funkcja QuickBAL sprawia, że tylko liczba obrotów faktycznie wymagana, jest
zadana do uzyskania dokładnego pomiaru niewyważenia.
Rezultatem jest czas cyklu pomiarowego obniżony o 30%, przy zachowaniu wysokiej
dokładności: dla standardowego koła o ciężarze 16 kg i wymiarach 195/65 x 15, czas
pełnego cyklu jest zredukowany do mniej niż 4.5 sekundy.
 Dzięki skanerowi i funkcji Smart Sonar unikniemy ręcznego wprowadzania danych
koła, dzięki czemu zmniejszymy prawdopodobieństwo popełnienia błędu i
oszczędzimy czas.
Oprogramowanie sieciowe
 Oprogramowanie sieciowe Snap-on dla wyważarek to funkcja,
która umożliwia przesyłanie informacji do i z wyważarek przez
protokół sieciowy TCP / IP.
 Zdalną Usługę Raportowania zapewnia mechanizm wyważarki
który przesyła wyniki pomiarów do komputera PC celem
późniejszego wyświetlania lub drukowania.
 Zdalną Usługę Drukowania zapewnia mechanizm wyważarki
który przesyła przygotowane druki raportów do komputera PC
celem późniejszego wyświetlania lub
drukowania.
 Oprogramowanie sieciowe jest wyposażeniem opcjonalnym. Za
jego pomocą można połączyć wszystkie wyważarki znajdujące się
w warsztacie do jednego komputera
Asanetwork
 System łączący urządzenia wyposażenia warsztatów takie jak
testery silnika, geometrie kół, analizatory spalin, linie
diagnostyczne itp
 Wyważarki przesyłają informacje serwisowe przez protokół
sieciowy TCP / IP
 Gotowy do podłączenia do sieci Asanetwork.
Drukowanie
 Drukowanie raportów poprzez drukarkę USB
 Lista kompatybilnych drukarek jest dołączona do instrukcji obsługi urządzenia
Akcesoria standardowe:

Pierścień dystansowy
(nr. ref. 26425 / EAC0058D08A)

Bęben uniwersalny
(nr ref. 26426 / EAC0058D07A)

Podkładka zabezpieczająca bęben uniwersalny
(nr. ref. 26427 / EAC0058D15A)

Duży stożek ( Ø 96-116 mm )
(nr. ref. 25539 / EAM0005D25A)

Średni stożek ( Ø 72-99 mm )
(nr. ref. 25518 / EAM0005D24A)

Mały stożek ( Ø 42 -77 mm )
(nr. ref. 25517 / EAM0005D23A)

Cyrkiel pomiarowy
(nr. ref. 4007580 / EAA0247G21A )

Ciężar korekcyjny
(nr. ref. 25415 / EAM0005D40A)

Cęgi montażowe
(nr. ref. 6452 / EAA0247G22A )
Akcesoria dodatkowe:
 Wzmocniona głowica montażowa ( Ø 42-96 mm )
(nr. ref. 30355 / EAK0257G26A)

Płyta dociskowa
(patrz cennik dla różnych typów)

Pierścienie centrujące
(patrz cennik dla różnych typów)

Narzędzie do demontażu ciężarków korekcyjnych
(nr. ref. 4025573 / EEHT300A)

Kołpak dociskowy do felg aluminiowych (Ø 200 mm)
(nr. ref. 25314 / EAA0307G82A)

Przystawka do motocykli z jednym tylnym amortyzatorem
(np. Honda, Aprilia , Yamaha, BMW)
(patrz cennik dla różnych typów)

Przystawka motocyklowa „p”.
Geodyna 7850p
(nr. ref. 4028063 / EAA0260D14A)

Uniwersalna przystawka SCA do kół bez otworu centrującego.
(nr. ref. 4025313 / EAA0260D82A )
Akcesoria serwisowe:
 Zestaw kalibracyjny
(nr. ref. 25406 / EAA0277D12A)

Urządzenie do kalibracji ultradźwiękowego sonaru
(nr. ref. 4029755 / EAA0344G09A )

Adapter do kalibracji Geodata
(nr. ref. EAC0100G88A)

Narzędzie do kalibracji ramienia pomiarowego Geodata
(nr. ref. 25408 / EAM0075G93A)
