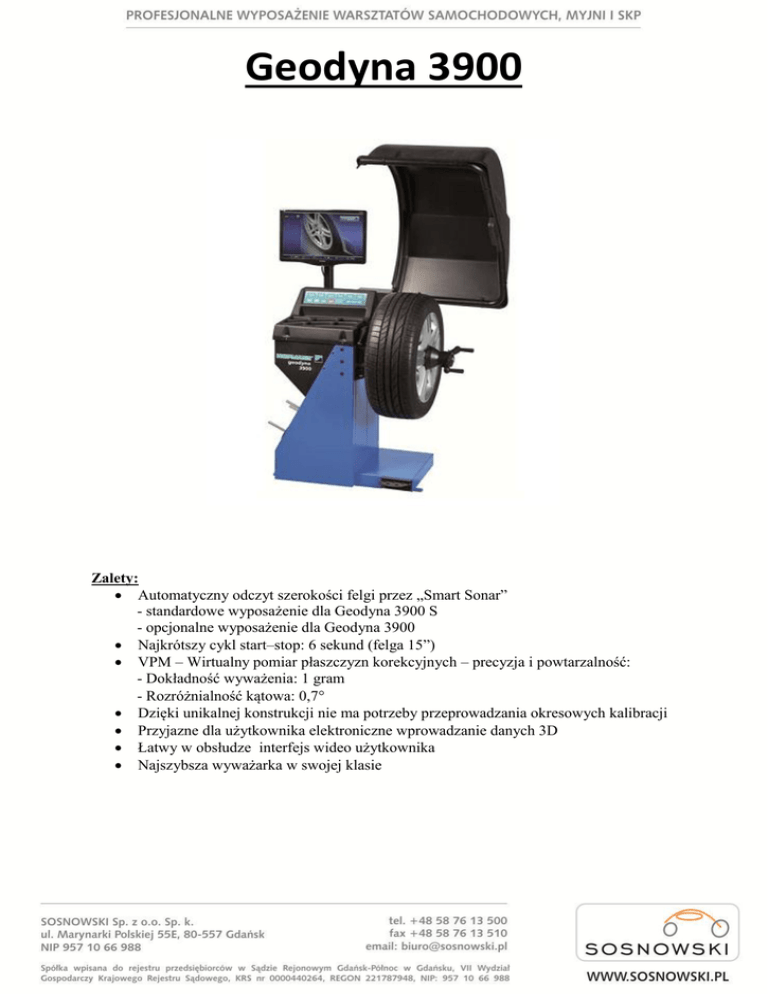

Geodyna 3900

Geodyna 3900
Zalety:
 Automatyczny odczyt szerokości felgi przez „Smart Sonar”
- standardowe wyposażenie dla Geodyna 3900 S
- opcjonalne wyposażenie dla Geodyna 3900
 Najkrótszy cykl start–stop: 6 sekund (felga 15”)
 VPM – Wirtualny pomiar płaszczyzn korekcyjnych – precyzja i powtarzalność:
- Dokładność wyważenia: 1 gram
- Rozróżnialność kątowa: 0,7
 Dzięki unikalnej konstrukcji nie ma potrzeby przeprowadzania okresowych kalibracji
 Przyjazne dla użytkownika elektroniczne wprowadzanie danych 3D
 Łatwy w obsłudze interfejs wideo użytkownika
 Najszybsza wyważarka w swojej klasie
Specyfikacja techniczna:
Obsługiwane pojazdy
Samochody osobowe / lekkie ciężarówki /
motocykle
Wyświetlacz
19" kolorowy monitor TFT
Prędkość obrotowa
200 obr/min
Dokładność wyważenia
1 g (0.035 uncje)
Czas pełnego cyklu (dla koła 195/65R15)
6s
Długość wału
190 mm (7,5 cala)
Średnica wału
40 mm (1,57 cala)
Max. dystans felga-maszyna
215 mm (8,5 cala)
Średnica obręczy – ręczne
8 - 30 "
Średnica obręczy - automatycznie
8 - 25 "
Średnica obręczy - Smart Sonar *
14 - 26 "
Szerokość obręczy - ręczne
1 - 20 "
Szerokość obręczy - Smart sonar *
3 - 15 "
Wprowadzanie danych – dystans felga-masz. Automatyczne
Wprowadzanie danych - średnica obręczy
Automatyczne
Wprowadzanie danych - szerokość obręczy Automatyczne, bezdotykowe (Smart
Sonar)*
* Standard w Geodyna 3900 S, opcja w Geodyna 3900.
Wybór programu wyważania
Wykrywanie pozycji szprych
Mocowanie koła
Rozpoczęcie pomiaru
Zatrzymanie koła po pomiarze
Blokada wału
Umieszczanie ciężarków zaciskowych
Umieszczanie ciężarków klejonych
Tryby ALU
Tryb dzielenia ciężarków
Bicie boczne / bicie promieniowe
Program optymalizacji
Diagnostyka koła
Diagnostyka bieżnika i ścian bocznych
Pomiar głębokości bieżnika
Optiline
Ręcznie
Ręcznie
Ręcznie
Automatyczne, przycisk lub osłona koła
Automatyczne
Mechaniczna (pedał)
12 godz.
12 godz. (wskaźnik SAPE dla ALU-P)
5 ALU + 3 ALU-P
Tak
Brak
Tak
Nie
Nie
Nie
Brak
Asanetwork
Samokalibracja
Pomoc on-line
Wydruk
Podnośnik koła
Przegródki na ciężarki
Max. szerokość koła
Max. średnica koła
Max. waga koła
Zasilanie
Brak
Tak
Tak
Nie
Opcja
Osiem
20 "(508 mm)
42 "(1050 mm)
70 kg
230V 1faza 50/60 Hz
Wymiary:
Wymiary szer. x głęb. x wys.
(tylko maszyna, osłona koła otwarta)
Waga netto
1012 mm x 781 mm x 1834 mm
(40 "x 30" x 72 ")
82 kg
Właściwości:
VMP - Wirtualny Pomiar Płaszczyzn Korekcyjnych



Opatentowana technologia Wirtualnego Pomiaru Płaszczyzn Korekcyjnych zapewnia
wysoką niezawodność o zwiększonej dokładności.
Zmiany czułości spowodowane temperaturą, wilgotnością, przeciążeniami,
zmęczeniem itp. mają mniejszy wpływ na jakość pomiaru.
Wynik pomiaru jest bardziej dokładny jak również
występuje zmniejszona potrzeba kalibracji.
Wprowadzanie danych:
Automatyczne wprowadzanie średnicy felgi oraz osadzenia


Geodyna 3900 jest wyposażona w automatyczny system
wprowadzania danych średnicy oraz dystansu felgamaszyna.
Poprzez przyłożenie ramienia pomiarowego do
przypuszczalnego punktu mocowania ciężarka,
geodyna 3900 automatycznie zapisze wartości do obliczenia
niewyważenia.
Wprowadzanie danych:
Automatyczne wprowadzanie szerokości felgi przez „Smart Sonar”

SMART SONAR z automatycznym bezkontaktowym
wprowadzaniem szerokości obręczy jest funkcją
standardowego wyposażenia geodyny 3900 S, ale również
jest dostępna jako opcja w geodynie 3900.
SMART SONAR automatycznie wykrywa szerokość
koła. Pomiar rozpoczyna się po całkowitym opuszczeniu
osłony koła.

Korzyści:
- Oszczędności 30% czasu w porównaniu do ręcznego wprowadzania
- Brak błędów operatora
- Brak potrzeby używania cyrkla
Stała prędkość obrotowa:
 Geodyna 3900 jest wyważarką z napędem pasowym , co sprawia,
że podczas pomiaru prędkość obrotowa jest zawsze stała i wynosi 200 obr/min
 W urządzeniach bez silnika lub z napędem ciernym, prędkość obrotowa jest niestała
co powoduje dużą niedokładność zmierzonych wyników.
 Ta niedokładność jest szczególnie ważna, jeśli chodzi o dynamiczne wyważanie kół
motocyklowych lub lekkich kół samochodowych
Redukcja czasu pracy:
 Funkcja QuickBAL sprawia, że tylko liczba obrotów faktycznie wymagana, jest
zadana do uzyskania dokładnego pomiaru niewyważenia.
 Rezultatem jest czas cyklu pomiarowego obniżony o 30%, przy zachowaniu wysokiej
dokładności: dla standardowego koła o ciężarze 16 kg i wymiarach 195/65 x 15, czas
pełnego cyklu jest zredukowany do mniej niż 6-ciu sekund.
 Dzięki systemowi SMART SONAR unikniemy ręcznego wprowadzania szerokości
koła, dzięki czemu zmniejszymy prawdopodobieństwo popełnienia błędu i
oszczędzimy czas.
Kompaktowe wymiary:
 Geodyna 3900 jest jedną z najmniejszych wyważarek w
branży, posiada jednak funkcję automatycznego
wprowadzania średnicy felgi i osadzenia oraz możliwość
obsługi kół do 70 kg i średnicy do 42 ".
 Ponieważ osłona koła zajmuje niewiele miejsca Geodyna
3900 może być umiejscowiona w pobliżu ściany.
 Doskonała dla małej i średniej wielkości warsztatu nie
wymagających dużej przestrzeni.
Czytelny interfejs:
 Geodyna 3900 jest wyposażona w 19” monitor TFT oraz prosty i przejrzysty interfejs
dzięki któremu wyważarka jest bardzo łatwa w obsłudze.
Tryb dzielenia ciężarków korekcyjnych:
 Tryb dzielenia klejonych ciężarków korekcyjnych
jest łatwo dostępny poprzez interfejs użytkownika
 Warsztat może zaoferować dodatkową usługę dla
klienta, polegającą na ukryciu ciężarków
klejonych za dwoma sąsiadującymi szprychami w
taki sposób że nie będą one widoczne z zewnątrz.
Akcesoria standardowe:
 Gwintowany wał napędowy, Ø 40 mm, długość190 mm
(nr. ref. 25516 / EAM0005D15A)

Nakrętka szybkomocująca
(nr. ref. 4027007 / EAA0263G66A)

Pierścień dystansowy
(nr. ref. 26425 / EAC0058D08A)

Bęben uniwersalny
(nr ref. 26426 / EAC0058D07A)

Podkładka zabezpieczająca bęben uniwersalny
(nr. ref. 26427 / EAC0058D15A)

Duży stożek ( Ø 96-116 mm )
(nr. ref. 25539 / EAM0005D25A)

Średni stożek ( Ø 72-99 mm )
(nr. ref. 25518 / EAM0005D24A)

Mały stożek ( Ø 42 -77 mm )
(nr. ref. 25517 / EAM0005D23A)

Zestaw „Smart Sonar”
(nr. ref. EAK0279G72A)
- standardowe wyposażenie dla Geodyna 3900 S
- opcjonalne wyposażenie dla Geodyna 3900
Po zamontowaniu urządzenia konieczne jest przeprowadzenie kalibracji sonaru
poprzez użycie odpowiednich akcesoriów
(nr. ref. 4029755)

Cyrkiel pomiarowy
(nr. ref. 4007580 / EAA0247G21A )

Ciężar korekcyjny
(nr. ref. 25415 / EAM0005D40A)

Cęgi montażowe
(nr. ref. 6452 / EAA0247G22A )

Zestaw kołków montowanych na lewej stronie wyważarki
(nr. ref. 4027370 / EAA0277D56A)
Akcesoria dodatkowe:
 Wzmocniona głowica montażowa ( Ø 42-96 mm )
(nr. ref. 30355 / EAK0257G26A)

Płyta dociskowa
(patrz cennik dla różnych typów)

Pierścienie centrujące
(patrz cennik dla różnych typów)

Stożkowy pierścień centrujący
(patrz cennik dla różnych typów)

Narzędzie do demontażu ciężarków korekcyjnych
(nr. ref. 4025573 / EEHT300A)

Przystawka motocyklowa „I”
(nr. ref. 4026397 / EAA0260D80A )

Przystawka do motocykli z jednym tylnym amortyzatorem
(np. Honda, Aprilia , Yamaha, BMW)
(patrz cennik dla różnych typów)
 Uniwersalna przystawka SCA-I do kół bez otworu centrującego
(nr. ref. 4026608 / EAA0277D33A )

Kołpak dociskowy do felg aluminiowych (Ø 200 mm)
(nr. ref. 25314 / EAA0307G82A)
Akcesoria serwisowe:
 Zestaw kalibracyjny
(nr. ref. 25406 / EAA0277D12A)

Urządzenie do kalibracji ultradźwiękowego sonaru
(nr. ref. 4029755 / EAA0344G09A )
