Technologia i zakres prac

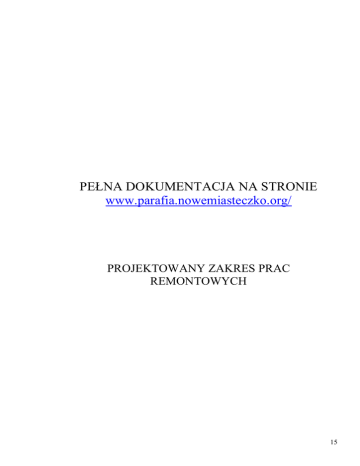

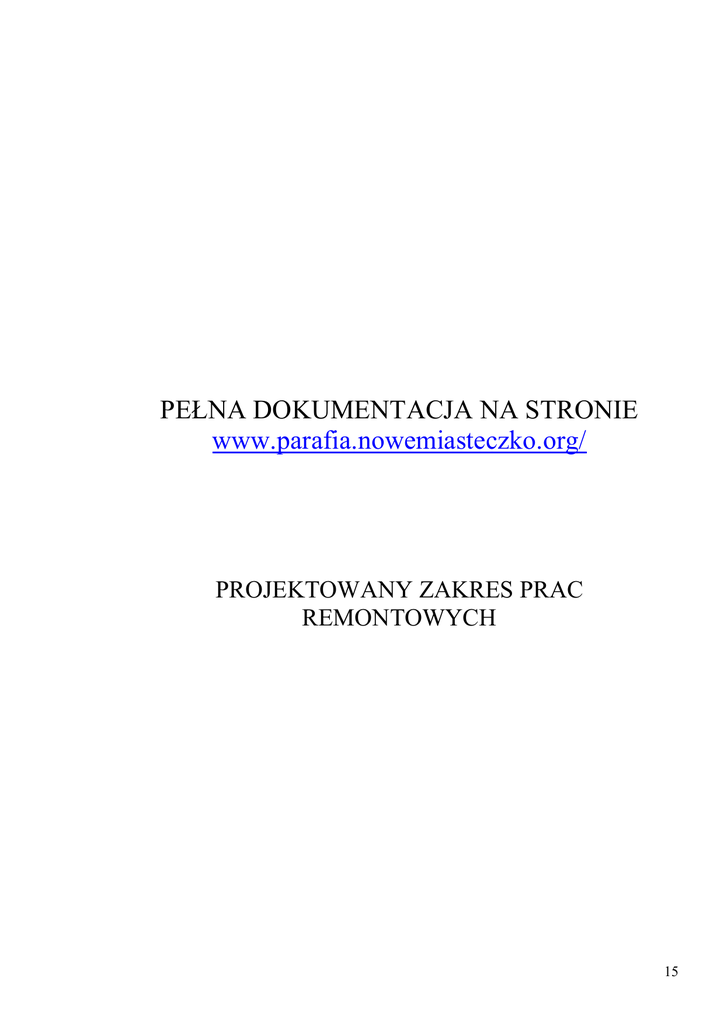

PEŁNA DOKUMENTACJA NA STRONIE
www.parafia.nowemiasteczko.org/
PROJEKTOWANY ZAKRES PRAC
REMONTOWYCH
15
1. Cokół
1.1. Cokół tynkowany.
-skucie tynków zniszczonych partii cokołu elewacji od poziomu chodnika, opaski
lub odsadzki do wysokości 40 cm powyŜej zniszczeń - naleŜy odciąć powierzchnie
starego tynku, który nadaje się do pozostawienia, przez wykonanie nacięcia na
głębokość do 2 cm (tak, by nie wykonywać wyrównania starego i nowego tynku przez
pocienianie zaprawy - nastąpią szybko zniszczenia w tej strefie);
-usunięcie zwietrzałej lub b. słabej zaprawy ze spoin muru;
-oczyszczenie powierzchni murów po skuciu tynków;
-zamknięcie spoin - zaprawą solochłonną (np. REMMERS GRUNDPUTZ);
-wykonanie tynku renowacyjnego wg p. 1. OPISU TECHNOLOGII;
1.2. Cokół kamienny.
- sprawdzić stan cokołu, usunąć obluzowane kamienie, oczyścić z ziemi i brudu;
- uzupełnić mur kamieniami dobranymi do brakujących elementów, murując na
zaprawie odpornej na zasolenia (np. REMMERS GRUNDPUTZ), nie murować na
zwykłej zaprawie cementowej;
- po związaniu zaprawy wyspoinować mur tą sama zaprawą lub zaprawą wapienną ,
dbając by powierzchnie kamieni widoczne zachować w czystości;
- powierzchni naprawionego muru nie impregnować;
2.WieŜa i ściana szczytowa kościoła (wejście główne).
2.1.Elewacja tynkowana
-skucie fragmentów zniszczonych tynków gładkich;
-usunięcie z powierzchni tynku zasadniczego, który nadaje się do pozostawienia (o
dobrej przyczepności do podłoŜa, niezarysowanego i o dobrej wytrzymałości), warstwy
nakropka - nakropek usuwać mechanicznie przez zdrapywanie ręczne szpachlą, lub
mechanicznie z uŜyciem dostępnych elektronarzędzi;
-wykonanie nowych tynków wapienno-cementowych wg opisu w części technologicznej na powierzchniach skutego zniszczonego tynku;
-zabezpieczenie antykorozyjne istniejących kotew Ŝeliwnych (lub stalowych);
-odtworzenie gzymsu okapowego wieŜy w technologii zapraw ciągnionych;
-czyszczenie powierzchni "świadka" muru kamiennego oraz uzupełnienie ubytków w
spoinie;
-wykonanie gładzi tynkarskiej na powierzchni całej elewacji na powierzchni blend oraz
we wnękach okiennych
-gruntowania podłoŜa.
-malowanie.
2.2.Attyka wieŜy i ściany szczytowej nawy południowej.
-inwentaryzacja wymiarowa elementów attyk;
-rozbiórka zniszczonych fragmentów murów attyk z oczyszczeniem odzyskanej cegły;
-skucie tynków attyk;
-wykucie brakujących okrągłych wnęk na powierzchniach zewnętrznych attyki wieŜy
o wymiarach jak istniejące;
16
-wymurowanie rozebranych lub brakujących fragmentów attyki, zgodnie z wykonaną
inwentaryzacją wymiarów i kształtów;
-tynkowanie powierzchni murów i wykonanie profili gzymsów na powierzchniach
zewnętrznych i wewnętrznych attyk;
-załoŜenie dodatkowych obróbek blach koszowych od strony wewnętrznych naroŜników
attyki, z elastycznych taśm uszczelniających (stosowanych np. przy uszczelnianiu
kominów) mocowanych na listwy;
-wykonanie wypraw wodoszczelnych tynków powierzchni pionowych ścian koszów;
-uszczelnienie zamocowania rur spustowych (rzygacze) z zastosowanie masy
silikonowej do zastosowań zewnętrznych w warunkach duŜego obciąŜenia wodą
(np. REMMERS SILICON BUW)
3.Elewacje ścian pozostałych
3.1.Elewacja tynkowana
-skucie fragmentów zniszczonych tynków gładkich;
-usunięcie z powierzchni tynku zasadniczego, który nadaje się do pozostawienia (o
dobrej przyczepności do podłoŜa, niezarysowanego i o dobrej wytrzymałości), warstwy
nakropka - nakropek usuwać mechanicznie przez zdrapywanie ręczne szpachlą, lub
mechanicznie z uŜyciem dostępnych elektronarzędzi;
-wykonanie nowych tynków wapienno-cementowych wg opisu w części technologicznej
-usunięcie powłoki malarskiej z gzymsu okapowego, uzupełnienie ubytków w technologii zapraw ciągnionych;
-wykonanie gładzi tynkarskiej na powierzchni całej elewacji oraz we wnękach
okiennych;
3.2.Gzymsy ceglane zakrystii.
-powierzchnię gzymsów wyczyścić z brudu;
-wyspoinować gzymsy zaprawą w kolorze odpowiadającym barwie istniejącej spoiny,
o wytrzymałości podobnej do oryginalnej zaprawy;
3.3.Fragment muru ceglanego nad wejściem do zakrystii.
-wyspoinować mur stosując zaprawę wapienną w kolorze odpowiadającym
barwie starej bieli istniejącej spoiny (np. REMMERS KALKSPATZENMORTEL);
-zaimpregnować powierzchnię muru impregnatem silikonowym (np. FUNCOSIL WS);
3.4.Powierzchnie skosów przypór.
-betonowe powierzchnie czap przypór pozostawić, wyczyścić ciśnieniowo z brudu oraz
porostów biologicznych;
-powierzchnie przypór pokryć dachówką karpiówką w łuskę, układając dachówkę tak,
by wytworzyć okap ok. 8 cm oraz wyprofilować spadek w postaci łagodnego łuku do
środka przypory, tak by woda nie spływała po ścianach przypór (moŜliwe jest inne
opracowanie spadków, tak by skutecznie chronić te mury przed wodą deszczową
spływającą ze skosów;
17
4.Pokrycie dachowe iglicy wieŜy
i okrągłej części wejścia bocznego i "wieŜyczki"
4.1.Iglica.
-blacha pokrycia wymaga wykonania nowej powłoki zabezpieczającej i scalającej
kolorystycznie z dachem i nową fasadą kościoła;
4.2.Dach półkolistej przybudówki z wieŜyczką klatki schodowej.
-w celu dostosowania wyglądu połaci tego dachu do istniejącego nowego pokrycia
kościoła naleŜy zdemontować pokrycie blaszane.
-wykonać niezbędny przegląd konstrukcji elementów więźby daszku.
-wykonać łacenie.
-pokryć daszki dachówką karpiówką drobnowymiarową w kolorze zgodnym z kolorem
dachówki zastosowanej na głównych połaciach dachu.
18
TECHNOLOGIA ROBÓT.
19
1.Tynki cokołów.
1.1.Wykonanie warstwy zabezpieczającej przed działaniem soli i siarczanów:
-powierzchnie zagruntować gruntem AIDA KIESOL
-pokryć warstwą szlamu uszczelniającego AIDA SULFATEXSCHLÄMME
nakładanego pędzlem ławkowcem na świeŜy grunt;
1.2.Ubytki w spoinach (i ewentualnie w cegle) uzupełnić po zwilŜeniu wodą muru
zaprawą AIDA SULFATEXSCHLÄMME z dodatkiem piasku w proporcji 1:1.
1.3.Po związaniu zaprawy w spoinach wykonać obrzutkę z zaprawy REMMERS
SPEZIAL VORSPRITZMORTEL;
Tak przygotowany cokół pozostawić na 2 dni do związania połoŜonych zapraw..
1.4.Po 3 dniach wykonać warstwę 2 cm tynku renowacyjnego FUNCOSIL
SANIERPUTZ.
2.Elementy elewacji powyŜej cokołów.
2.1. Czyszczenie elementów zachowanych.
Powierzchnie zachowanych elementów (tynki, gzymsy) oczyścić z zastosowaniem
chemii budowlanej o niewielkim stęŜeniu kwasu fluorowodorowego (np. ALKUTEX
SCHMUTZLOSER), przy uŜyciu metod ciśnieniowych zmywania parą wodną lub
ciepłą wodą.
2.2.Opracowanie tynków zachowanych.
1.Wzmocnienie powierzchni tynku przez nasączenie go preparatem wzmacniającym
FUNCOSIL TIEFENGRUND bez właściwości hydrofobowych.
2.Dokonać napraw powierzchni tynków w miejscach ubytków, na powierzchni tynków
gładkich zamknąć wszystkie spoiny i rysy, stosując szpachlówkę FUNCOSIL
VERBUNDMORTEL.
2.3.Tynki tradycyjne.
1.Wzmocnienie struktury muru
Oczyszczone powierzchnie muru ceglanego i spoin nasączyć preparatem AIDA
SILICATFESTIGER, w celu wzmocnienia osłabionej powierzchni muru.
2.Wykonanie tynków tradycyjnych wg podanych niŜej następujących zasad:
-tynki muszą być wykonane trójwarstwowo: obrzutka, warstwa zasadnicza
gr. 12-18 mm, warstwa gładzi.
-kolejne warstwy musza być coraz słabsze
2.1.Obrzutka
Obrzutka nie moŜe być cementowa!!!, naleŜy przygotować zaprawę wapiennocementową (nie zastępować wapna substytutami poprawiającymi plastyczność!)
z dodatkiem kruszywa o uziarnieniu do 2 mm; tynki wykonywać nie wcześniej
niŜ po 2 dniach od wykonania obrzutki.
20
2.2.Tynk warstwy pośredniej wykonywać z zaprawy wapienno-cementowej (o ilości
cementu mniejszej niŜ w zaprawie do obrzutki), po narzuceniu zaprawy na
powierzchnię ściany, powierzchnie tynku wyrównać, uzupełniając braki,
ściągając zaprawę po pasach stęŜałej zaprawy lub po specjalnych, odpowiednich
szynach tynkarskich, tynku nie wolno zacierać na gładko!!!, pozostawić szorstką
fakturę.
2.3.Gładź nakładać najwcześniej po ok. 12-14 dniach od nałoŜenia warstwy
pośredniej, po obfitym zmoczeniu dzień wcześniej powierzchni tynku.
Proponuje się wykonanie gładzi z zaprawy gotowej (np.FUNCOSIL FEINPUTZ)
2.4.Elementy gzymsów.
-usunąć z powierzchni powłoki malarskie przez szlifowanie ręczne lub
mechaniczne.
-dobrze zwilŜyć podłoŜe przed rozpoczęciem, napraw
-małe ubytki o głębokości do 5 mm wypełniać jednowarstwowo zaprawą
drobnoziarnistą do profili ciągnionych np. FUNCOSIL FEINZUGMORTEL
-głębokie ubytki uzupełniać najpierw zaprawą gruboziarnistą (grubości warstw
do 4 cm) np. FUNCOSIL GROBZUGMORTEL, pozostawiając ok. 3 mm do
wypełnienia zaprawą drobnoziarnistą np. FUNCOSIL FEINZUGMORTEL.
2.5.Renowacja elementów gzymsu ceglanego oraz muru ceglanego ściany
wejściowej zakrystii
-czyścić powierzchnie cegieł stosując pastę czyszczącą ALKUTEX
FASSADENREINIGERPASTE (środek czyszczący w postaci pasty nie przenika
do objętości porów materiału, ale pozostaje na jego powierzchni, tam gdzie jest
potrzebny do usunięcia nawarstwienia. Czyszczenie przeprowadzić ręcznie
(niewielka powierzchnia) lub stosując zmywanie ciśnieniowe, z zastosowaniem
ciepłej wody.
-spoinowanie - do spoinowania stosować zaprawę w kolorze odpowiadającym
barwie istniejącej spoiny, o wytrzymałości podobnej do oryginalnej zaprawy
(np. zaprawa FUNCOSIL KALKSPATZENMORTEL).
-impregnować oczyszczone i naprawione powierzchnie preparatem silikonowym
do impregnacji elewacji ceglanych np. FUNCOSIL WS
3.Wykonanie powłok malarskich.
3.1.Tynki.
1.Gruntowania podłoŜa - stosować preparat hydrofobizująco-wzmacniający stare
tynki podłoŜa np. FUNCOSIL HYDRO-TIEFENGRUND.
Gruntem tym zabezpieczyć całą powierzchnię elewacji.
2.Malowanie.
Wykonać farbami krzemoorganicznymi(silikonowymi) np. FUNCOSIL LA
SILICONFARBE - powłoka z 2 warstw farby w ustalonej kolorystyce.
21
3.2.Pokrycie dachowe iglicy.
-powierzchnie poszycia iglicy oczyścić z brudu, resztek szarej farby.
-zmatowić przez przeszlifowanie powierzchnię blach
-nanieść grunt epoksydowy VISCACID BS 2000
-po24-48 g nanieść na powierzchnię powłoką z dwóch warstw farby akrylowej
ROFALIN ACRYL przeznaczonej do malowania zewnętrznego powierzchni
gładkich, o bardzo duŜej odporności na promienie UV i działanie czynników
atmosferycznych.
4.Renowacja stolarki.
-usunięcia przemalowań olejnych z drewnianych elementów stolarki przez opalanie
lub przez usuwanie powłok chemicznie np. zmywaczem powłok np. ALKUTEX
ABBEIZER.
-wzmocnienie elementy drzwi wymagają miejscowego wzmocnienia osłabionego
drewna preparatem np. AIDOL HOLZVERFESTIGUNG.
-ubytki uzupełnić masą do naprawy stolarki drewnianej np. AIDOL
HOLZERSTZMASSE.
-po wyszlifowaniu powierzchni wykonać impregnację zapobiegającą sinieniu drewna
wykonać gruntem np. AIDOL GRUND
-wstępne malowanie wykonać farbą gruntującą np. AIDOL UNIWERSALGRUND,
a końcowe wg ustalonej kolorystyki - wodorozcieńczalnym lakierem renowacyjnym
np. AIDOL HYDRO - FENSTERDECKLACK -STREICHQUALITAT.
5.Zabezpieczenie antykorozyjne istniejących kotew Ŝeliwnych
(lub stalowych) oraz krat okiennych:
-usunięcie rdzy dowolną metodą do stanu metalicznej czystości
-wykonanie powłoki zabezpieczającej gruntującej
-wykonanie powłoki nawierzchniowej
6. Zabezpieczenie powierzchni tynków nad korytami
odprowadzającymi wodę z połaci iglicy.
Wykonanie warstwy wodoszczelnej:
-powierzchnie wykonanych tynków zagruntować gruntem AIDA KIESOL
-pokryć warstwą szlamu uszczelniającego AIDA DICHTSCHLAMME nakładanego
pędzlem ławkowcem na świeŜy grunt
Czynności wykonać jeszcze dwukrotnie po związaniu poprzedniej warstwy.
22
KOLORYSTYKA FASADY.
-powierzchnie wszystkich tynków płaskich:
REMMERS 14-5 OLIVOCKER
-powierzchnie gzymsów, wnęki okienne, blendy
REMMERS 14-6 OLIVOCKER
-poszycie iglicy wieŜy oraz elementy metalowe krat i kotew:
REMMERS 08-0 CZERWONO-BRĄZOWY
lub
REMMERS 09-0 SEPIA-BRĄZOWY
23
