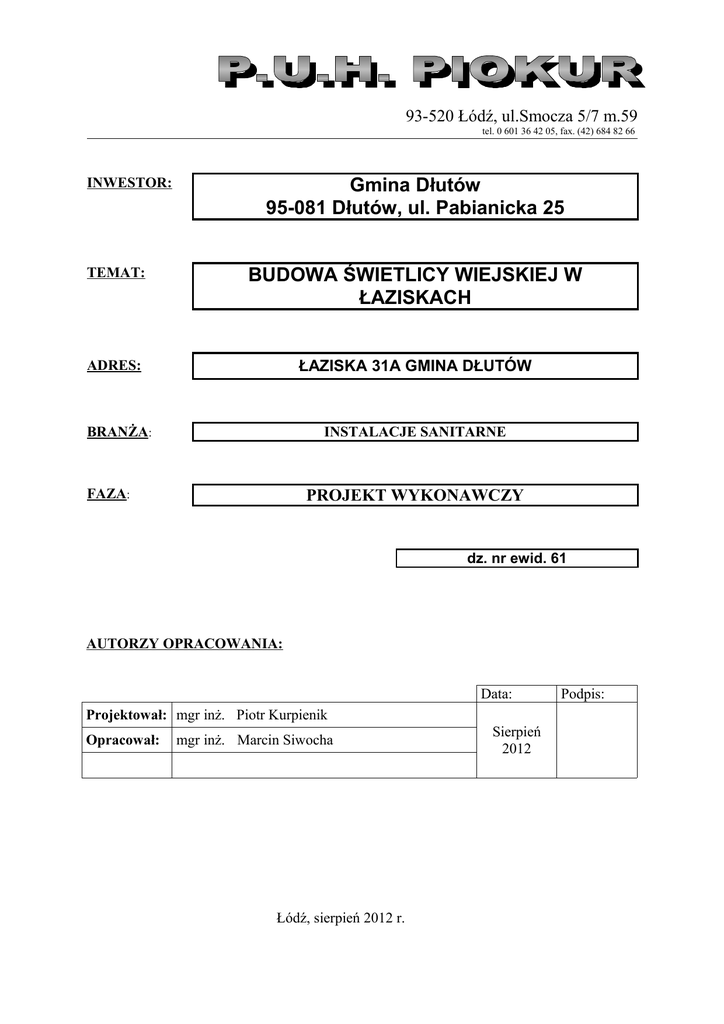

OPIS TECHNICZNY

93-520 Łódź, ul.Smocza 5/7 m.59
tel. 0 601 36 42 05, fax. (42) 684 82 66
INWESTOR:
Gmina Dłutów
95-081 Dłutów, ul. Pabianicka 25
TEMAT:
BUDOWA ŚWIETLICY WIEJSKIEJ W
ŁAZISKACH
ADRES:
ŁAZISKA 31A GMINA DŁUTÓW
BRANŻA:
INSTALACJE SANITARNE
FAZA:
PROJEKT WYKONAWCZY
dz. nr ewid. 61
AUTORZY OPRACOWANIA:
Data:
Projektował: mgr inż. Piotr Kurpienik
Opracował:
mgr inż. Marcin Siwocha
Łódź, sierpień 2012 r.
Sierpień
2012
Podpis:
2
SPIS ZAWARTOŚCI OPRACOWANIA
1. DANE OGÓLNE.................................................................................................................................................3
2. ZAKRES OPRACOWANIA..............................................................................................................................3
3. INSTALACJE WODOCIĄGOWE I KANALIZACYJNE.............................................................................3
3.1. INSTALACJA WODY ZIMNEJ, CIEPŁEJ I CYRKULACYJNEJ ...............................................................................................3
3.2. INSTALACJA WODY P.POŻ......................................................................................................................................4
3.3. INSTALACJA KANALIZACJI SANITARNEJ....................................................................................................................4
3.4. INSTALACJA KANALIZACJI DESZCZOWEJ...................................................................................................................4
4. INSTALACJA CENTRALNEGO OGRZEWANIA.......................................................................................4
4.1. PRZEWODY........................................................................................................................................................5
4.2. OGRZEWANIE PODŁOGOWE....................................................................................................................................5
4.3. OBLICZENIA INSTALACJI C.O................................................................................................................................5
4.3.1. Pompa obiegowa C.O.............................................................................................................................5
4.4. PRÓBA SZCZELNOŚCI............................................................................................................................................6
4.5. IZOLACJA I ZABEZPIECZENIE ANTYKOROZYJNE..........................................................................................................6
4.6. OBLICZENIA ZAPOTRZEBOWANIA CIEPŁA..................................................................................................................6
5. INSTALACJA WENTYLACJI GRAWITACYJNEJ WSPOMAGANEJ....................................................6
5.1. OPIS PROJEKTOWANEJ INSTALACJI..........................................................................................................................6
6. WARUNKI WYKONANIA, BHP I P.POŻ......................................................................................................7
SPIS RYSUNKÓW
1. Rzut przyziemia – instalacja wody
2. Rzut przyziemia – instalacja kanalizacji
3. Profil kanalizacji sanitarnej
4. Rzut przyziemia – instalacja C.O.
5. Schemat instalacji C.O.
6. Schemat ułożenia przewodów C.O. w warstwach posadzki
7. Rzut przyziemia – instalacja wywiewna
3
OPIS TECHNICZNY
do projektu wykonawczego Świetlicy Wiejskiej w Łaziskach dz, nr ewid. 61 gmina
Dłutów
1. Dane ogólne
W obiekcie przewiduje się następujące instalacje:
1. wody zimnej,
2. kanalizacji sanitarnej,
3. wody ciepłej,
4. centralnego ogrzewania.
5. wody p.poż.
2. Zakres opracowania
Opracowanie swoim zakresem obejmuje wyłącznie instalacje wewnątrz budynku świetlicy
wiejskiej w Łaziskach. Wszelkie instalacje zlokalizowane na terenie działki nie są objęte
niniejszym opracowaniem.
3. Instalacje wodociągowe i kanalizacyjne
3.1. Instalacja wody zimnej, ciepłej i cyrkulacyjnej
Instalację wodociągową zaprojektowano z rur PEX/AL/PEX, łączonych na złączki
zaprasowywane. Przejścia przewodów poziomych i pionów przez ściany i stropy wykonać w
tulejach ochronnych z tworzyw sztucznych. Nie wolno używać tulei metalowych. Instalację po
wykonaniu należy przepłukać, zdezynfekować i poddać próbie na ciśnienie 1,5 X Probocze lecz
nie mniej niż P = 1,0 MPa.
Źródłem ciepłej wody będzie zasobnik C.W.U. O pojemności 300 dm 3 zasilany z pompy
ciepła oraz dodatkowa grzałka elektryczna o mocy 6kW zainstalowana w zasobniku.
W budynku przewidziano instalację wody cyrkulacyjnej z pompą np. Grundfos typ UP2014BXUT
Średnice rur podano na rysunkach. Średnice odnoszą się do rur PEX/AL/PEX.
Wszelkie przewody prowadzone w posadzce i bruzdach ściennych umieścić w odpowiedniej
elastycznej otulinie ciepłochronnej. Grubość otulin zgodnie z obowiązującymi przepisami.
4
Uwaga: można wykonać instalację wodociągową z innych materiałów (miedź, polietylen).
Ponieważ zamiana materiału powoduje zmianę technologii wykonania instalacji – należy
indywidualnie uzgodnić to z projektantem instalacji sanitarnych.
3.2. Instalacja wody p.poż.
W obiekcie zaprojektowano jeden hydrant p.poż. DN25 zlokalizowany przy wejściu na dużą
salę. Rury od wejścia zasilania w wodę do budynku do zaworu hydrantowego wykonać jako
stalowe ocynkowane. Rury prowadzić ponad stropem pomieszczeń. Rury zaizolować pianką
poliuretanową grubości nie mniejszej niż 6mm. Na odejściu zasilania w wodę części
socjalnej instalacji zaprojektowano zawór pierwszeństwa. Ma on za zadanie ograniczenie
wypływu wody w przypadku przepalenia się instalacji wodnych z tworzyw sztucznych. W
pomieszczeniu technicznym na odejściu wody do hydrantu należy zamontować zawór
antyskażeniowy typu EA dn25
Hydrant umieścić w szafce natynkowej wyposażonej w 20m węża półsztywnego. Zawór
hydrantu p.poż. musi się znajdować na wysokości 1,35m od wykończonej posadzki.
Po zakończeniu prac montażowych należy przeprowadzić próbę wydajności hydrantu.
Hydrant w czasie pracy musi mieć wydajność nie mniej niż 1 dm3/s oraz ciśnienie nie
mniejsze niż 0,2 MPa.
3.3. Instalacja kanalizacji sanitarnej
Przewiduje się odprowadzenie ścieków do projektowanej przydomowej oczyszczalni
ścieków. Rury kanalizacyjne zaprojektowano z PVC. Rury układać zgodnie z zaleceniami
producenta, ze spadkiem pokazanym na profilach. Piony kanalizacyjne z podłączonymi
miskami ustępowymi zakończyć wywiewkami ponad dach. Piony mocowanie za pomocą
uchwytów stalowych lub z tworzyw, na przewodach poziomych co 1m, na pionach
przynajmniej 2 mocowania w tym jedno stałe drugie przesuwne na kondygnacje. Rury
układać minimum 30 cm pod posadzką, na pionach należy montować rewizje. Kanalizację
wewnętrzną wykonać jako krytą.
3.4. Instalacja kanalizacji deszczowej
Projektuje się powierzchniowe odprowadzanie ścieków deszczowych na teren działki
4. Instalacja centralnego ogrzewania
Obiekt zasilany będzie w ciepło z własnego źródła ciepła – pompy ciepła np. Vitocal 350G
firmy Viessmann o mocy 25kW z zasobnikiem C.W.U. np. Vitocel-B 100 o pojemności 300
dm3 oraz z zasobnikiem buforującym np. Vitocel 050 SVP o pojemności 600 dm3.
Przewiduje się ogrzewanie wodne, pompowe, dwuprzewodowe z rozdziałem dolnym.
5
Temperatury w pomieszczeniach oraz temperatury zewnętrzne przyjęto według normy PN82/B-02402 i PN-82/B-02403. Współczynnik przenikania ciepła „k” oraz straty ciepła budynku
policzono zgodnie z normą PN-EN ISO 6946. Obliczenia strat ciepła, sezonowego
zapotrzebowania na ciepło, wykonano przy użyciu programu InstalTherm HRC.
Dolne źródło ciepła – gruntowy wymiennik ciepła należy wykonać zgodnie z projektem
budowlanym.
4.1. Przewody
Instalację C.O., prowadzoną w warstwie ocieplenia poziomego posadzki, zaprojektowano z
rur PEX/AL/PEX łączonych poprzez kształtki zaprasowywane. Przewody prowadzone w
podłożu układać w otulinie termoizolacyjnej o grubościach zgodnych z obowiązującymi
przepisami. Łuki 90º wykonywać w stalowych ocynkowanych elementach prowadzących
zgodnie
z
ofertą
dostawcy
systemu.
Instalację
prowadzone
ponad
posadzką
w
pomieszczeniu technicznym w którym zlokalizowana jest pompa ciepła należy wykonać z rur
miedzianych łączonych poprzez lutowanie. Wszystkie rury izolować termicznie pianka
poliuretanową o grubościach zgodnych z obowiązującymi przepisami.
4.2. Ogrzewanie podłogowe
Jako elementy grzejne w instalacji zaprojektowano niskotemperaturowe ogrzewanie
podłogowe.
Instalacje
ogrzewania
podłogowego
projektuje
się
z
rur
PE-X/AL/PE
podłączanych do rozdzielaczy. Pętle ogrzewania podłogowego należy układać na
styropianowych płytach systemowych gr. 3cm przeznaczonych do układania ogrzewania
płaszczyznowego. Nie można mocować rur ogrzewania podłogowego do styropianu warstwy
docieplenia podłogi. Rury mocować do płyt dedykowanymi zapinkami. Przy montażu
ogrzewania podłogowego ściśle przestrzegać instrukcji montażu producenta montowanego
systemu. Ułożone ogrzewanie podłogowe zalać wylewką cementową z dodatkami do
jastrychu. Rozdzielacze montować w szafkach natynkowych. Długość pętli ogrzewania
podłogowego podano w części obliczeniowej. Sterowanie ogrzewaniem za pomocą
sterowników pokojowych i siłowników na rozdzielaczach. Sterowniki montować w
pomieszczeniach przy otworach okiennych.
4.3. Obliczenia instalacji C.O.
Obliczenia instalacji C.O. załączono do opracowania za opisem technicznym.
4.3.1. Pompa obiegowa C.O.
Zaprojektowano dwie pompy C.O. np. firmy Grundfos typ UPE 25-60. W przypadku
zainstalowania innej pompy należy dobrać ją zgodnie z charakterystyka zaprojektowanej
pompy.
6
4.4. Próba szczelności
Instalacje należy poddać próbie szczelności na zimno na ciśnienie 6 atm.
4.5. Izolacja i zabezpieczenie antykorozyjne
Po wykonaniu instalacji stalowe elementy w oczyścić z rdzy i innych zanieczyszczeń.
Izolacja antykorozyjna – 2 warstwy farby krzemowo-kreodurowej – Kreasil. Izolacja
termiczna z pianki poliuretanowej o grubościach zgodnych z obowiązującymi przepisami.
4.6. Obliczenia zapotrzebowania ciepła
Obliczeniowe zapotrzebowanie ciepła dla budynku
25045 W
Założenia do obliczeń:
Rodzaj budynku:
masywny
Rodzaj ogrzewania:
wodne, pompowe, dwuprzewodowe
Obliczeniowa temperatura wody:
38/28ºC
Strefa klimatyczna:
III
Temperatura obliczeniowa zewnętrzna
-20ºC
Działanie ogrzewania:
bez przerwy z osłabieniem w nocy
Właściwości cieplne przegród (bez mostków cieplnych) zgodnie z PN-EN ISO 6946
5. Instalacja wentylacji grawitacyjnej wspomaganej
5.1. Opis projektowanej instalacji
Projektuje się instalacje z rur aluflex montowanych ponad stropem podwieszanym
pomieszczeń. Jako nawiewniki zaprojektowano anemostaty wywiewne okrągłe o średnicy
125mm koloru białego (np. CKK 125 firmy Venture Industries). Regulacja instalacji za
pomocą
przepustnic
anemostatów
kołowych
wywiewnych.
jednopłaszczyznowych
Zaprojektowano
wentylator
oraz
za
pomocą
wspomagający
regulacji
wentylację
3
grawitacyjną o wydajności 1200m /h i sprężu dyspozycyjnym 300Pa (np. TD2000/315HS
firmy Venture Industries). Przed wentylatorem należy zastosować 1m tłumik akustyczny
elastyczny.
Powietrze będzie wyrzucane ponad dach poprzez komin murowany wentylacji grawitacyjnej.
Minimalny wymiar światła komina to 27x27 cm.
Wentylator należy wyposażyć w oddzielny włącznik włącznik zlokalizowany w pomieszczeniu
administracyjnym. Włącznik opisać.
7
W pomieszczeniach których odległość od murowanych kanałów wentylacyjnych przekracza
1,5 m zaprojektowano wentylatory ścienne wspomagające ciąg wentylacji grawitacyjnej.
Wentylatory z murowanymi kanałami wentylacyjnymi połączyć za pomocą kanałów spiro o
średnicy 100mm prowadzonych ponad stropem pomieszczeń. Wentylatory powinny być
wyposażone w łożyska kulkowe, żaluzje oraz układ zwłoki czasowej. Wentylatory muszą być
załączane razem z oświetleniem w danym pomieszczeniu.(np. wentylator EDM-100 firmy
Venture Industries)
W pomieszczeniu kuchennym przewiduje się montaż okapu kuchennego o wymiarach
1800x800mm. Okap musi być wyposażony w własny wentylator o wydajności 2000m3/h.
Okap w murowanym kanałem wentylacyjnym należy podłączyć kanałem spiro o średnicy
315mm. Kanał do miejsca montażu okapu prowadzić ponad stropem pomieszczenia. Okap
załączany własnym wyłącznikiem opisanym i zlokalizowanym przy włącznikach oświetlenia.
6. Warunki wykonania, BHP i p.poż.
Roboty należy wykonywać zgodnie z obowiązującymi przepisami BHP, a w szczególności
zgodnie z Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz. Ust. Nr 47
poz. 401 z dn. 20.09.2003. Instalacje wykonać zgodnie z niniejszym projektem, specyfikacją
techniczną oraz z „Wytycznymi technicznymi wykonania i odbioru robót budowlano
montażowych cz. II – instalacje sanitarne i przemysłowe” oraz instrukcjami montażowymi
poszczególnych zastosowanych systemów instalacyjnych.
Przy wykonywaniu wszystkich instalacji należy przestrzegać przepisów p.poż w danym
zakresie. Przejścia przez przegrody wydzielenia pożarowego dla rur o średnicy powyżej
40mm wykonywać jako p.poż. o odporności ogniowej takiej jak dana przegroda.
Opracował
mgr inż. Piotr Kurpienik
