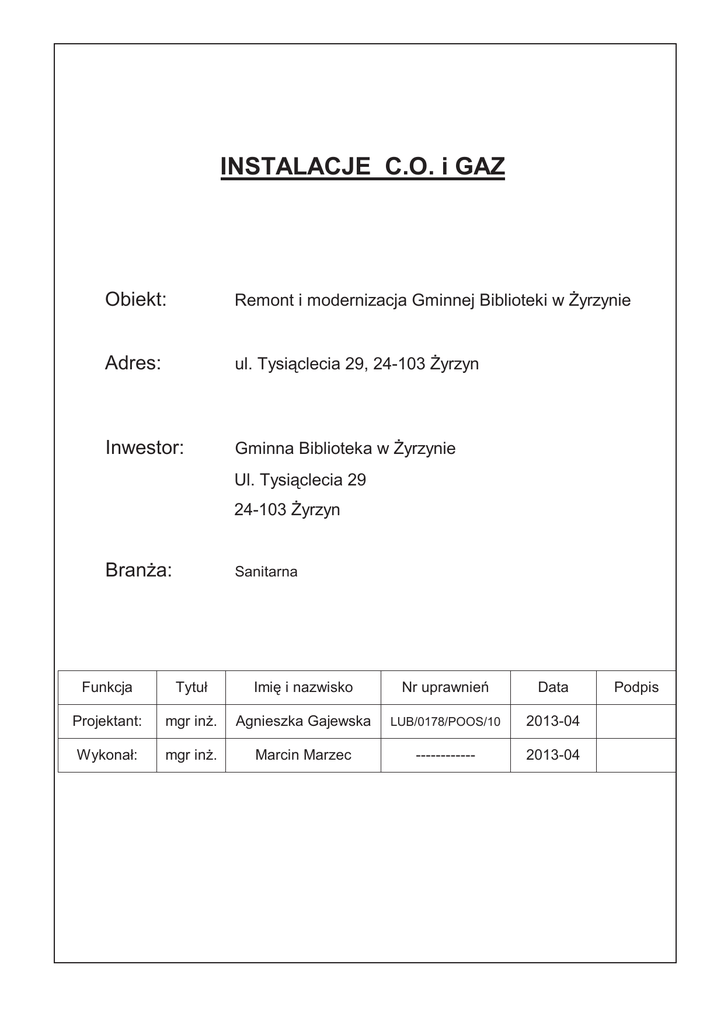

INSTALACJE C.O. i GAZ

INSTALACJE C.O. i GAZ
Obiekt:
Remont i modernizacja Gminnej Biblioteki w Żyrzynie
Adres:
ul. Tysiąclecia 29, 24-103 Żyrzyn
Inwestor:
Gminna Biblioteka w Żyrzynie
Ul. Tysiąclecia 29
24-103 Żyrzyn
Branża:
Sanitarna
Funkcja
Tytuł
Imię i nazwisko
Nr uprawnień
Data
Projektant:
mgr inż.
Agnieszka Gajewska
LUB/0178/POOS/10
2013-04
Wykonał:
mgr inż.
Marcin Marzec
------------
2013-04
Podpis
Tytuł projektu:
Remont i modernizacja Gminnej Biblioteki w Żyrzynie
Instalacje wodociągowe, c.o. i gazu
Branża: Instalacyjna
Strona:
Data:
Opis
techniczny
2013-04
Spis zawartości projektu
OPIS TECHNICZNY
1. Podstawa opracowania
2. Przedmiot i zakres opracowania
3. Opis stanu istniejącego.
4. Opis rozwiązań projektowych
4.1 Instalacja wodociągowa
4.2 Instalacja c.o
4.3 Kotłownia
4. 4 Instalacja gazowa
5. Wytyczne wykonania robót
5.1 Wytyczne ogólne
5.2 Instalacja wodociągowa
5.3 Instalacja c.o.
5.4 Instalacja gazowa
RYSUNKI
S-1
Instalacja c.o i gaz – rzut piwnicy
S-2
Instalacja c.o i gaz – rzut parteru
S-3
Instalacja c.o i gaz – rzut piętra
S-4
Rozwinięcie instalacji c.o.
Załącznik 1. Charakterystyka energetyczna budynku
Załącznik 2. Obliczenia zapotrzebowania na ciepło
Załącznik 3 Warunki przyłączenia do sieci gazowej
2/8
Tytuł projektu:
Remont i modernizacja Gminnej Biblioteki w Żyrzynie
Instalacje wodociągowe, c.o. i gazu
Branża: Instalacyjna
Strona:
Data:
Opis
techniczny
2013-04
3/8
Oświadczenie projektanta
Oświadczam iż niniejsza dokumentacja została wykonana zgodnie z zawartą
umową, zgodnie z obowiązującymi przepisami, warunkami technicznymi oraz normami w
tym zakresie i że jest kompletna z punktu widzenia celu któremu ma służyć (art.20 –
Ustawy Prawo Budowlane).
Stanowisko
Projektant
Imię i nazwisko
Nr uprawnień / specjalność
Agnieszka Gajewska
LUB/0178/POOS/10
instalacyjno -inżynieryjnej w
zakresie sieci i instalacji
sanitarnych
Podpis
Tytuł projektu:
Remont i modernizacja Gminnej Biblioteki w Żyrzynie
Instalacje wodociągowe, c.o. i gazu
Branża: Instalacyjna
Strona:
Data:
Opis
techniczny
2013-04
4/8
OPIS TECHNICZNY
1. Podstawa opracowania
Podstawą opracowania projektu są:
•
podkłady architektoniczno-budowlane;
•
obowiązujące normy i przepisy prawne:
•
warunki przyłączenia do sieci gazowej
2. Przedmiot i zakres opracowania
Przedmiotem opracowania jest projekt budowlany instalacji c.o. i gazu w budynku
Gminnej Biblioteki w Żyrzynie
Projekt zawiera rozwiązania projektowe:
-
zamiany hydrantu na hydrant DN25;
-
wewnętrznej instalacji centralnego ogrzewania budynku;
-
wbudowanej kotłowni gazowej.
3. Opis stanu istniejącego
Budynek Gminnej Biblioteki jest budynkiem wolnostojącym, jednopiętrowym, częsciowo
podpiwniczonym. Powierzchnia użytkowa budynku 497,03 m2. Kubatura ogrzewana
budynku 1351,5 m3.
Projektowany budynek położony jest w III strefie klimatycznej wg PN-82/B-02403
Ogrzewnictwo -Temperatury obliczeniowe zewnętrzne.
Budynek wyposażony jest w instalacje wodociągową, kanalizacyjną i centralnego
ogrzewania z kotłownią na paliwa stałe. Do budynku doprowadzony jest gaz istniejącym
przyłączem gazowym, które jest obecnie zakorkowane tuż za kurkiem głównym
zlokalizowanym na wschodniej ścianie budynku w szafce gazowej.
Instalacja centralnego ogrzewania zasilana jest obecnie z kotła na paliwa stałe
zamontowanego w pomieszczeniu kotłowni na poziomie piwnicy. Instalacja wykonana
Tytuł projektu:
Remont i modernizacja Gminnej Biblioteki w Żyrzynie
Instalacje wodociągowe, c.o. i gazu
Branża: Instalacyjna
Strona:
Data:
Opis
techniczny
2013-04
5/8
jest z rur stalowych łaczonych przez spawanie, które zasilają zamontowane grzejniki
żeliwne członowe oraz grzejniki z rur ożebrowanych. W porozumieniu z inwestorem
istniejąca instalacja c.o. będzie zdemontowana a w jej miejsce zaprojektowano nową
instalację zasilana z kotła gazowego kondensacyjnego.
4. Opis rozwiązań projektowych
4.1 Instalacja wody pitnej
W zakresie modernizacji istniejącej instalacji wodociągowej jest zamiana istniejącego
hydrantu p.poż DN50 na nowy hydrant HP25 z szafka naścienną i wyposażeniem, który
należy zamontować na poziomie piętra w miejsce istniejącego. Istniejący hydrant należy
złożyć w magazynie inwestora.
Projektuje się również demontaż istniejącego bojlera c.w.u. i zastosowanie nowego
gazowego, pojemnościowego podgrzewacza c.w.u typu ST-120 firmy Junkers o
pojemności 120l. Projektowany zasobnik c.w.u. należy zamontować w miejscu
istniejącego i podłaczyć do istniejącej instalacji wodociągowej nie podlegającej zmianie
4.2 Instalacja centralnego ogrzewania
Zapotrzebowanie ciepła budynku obliczone wg PN-EN 12831 „Instalacje ogrzewcze w
budynkach. Metoda obliczania projektowego obciążenia cieplnego”, wynosi 25,58 kW
3
2
(18,9 W/m i 55,5/m ).
Dla budynku zaprojektowano instalację centralnego ogrzewania wodną (o parametrach
70/55°C i ciśnieniu pracy 3 bary), pompową, dwururową. Źródłem ciepła instalacji będzie
gazowy, kondensacyjny kocioł typu Cerapur Comfort 35 firmy Junkers o mocy 35,3kW.
Obliczenie zapotrzebowania ciepła budynku dokonano dla następujących założeń:
• strefa klimatyczna III (-20°C) wg PN-82/B-02403;
• wejście zlokalizowane w kierunku wschodnim,
• współczynniki przenikania ciepła przegród budowlanych U[W/(m2*K] obliczone z
wykorzystaniem programu Audytor OZC zestawiono na stronie 1 Charakterystyki
Tytuł projektu:
Remont i modernizacja Gminnej Biblioteki w Żyrzynie
Instalacje wodociągowe, c.o. i gazu
Branża: Instalacyjna
Strona:
Data:
Opis
techniczny
2013-04
6/8
Energetycznej Budynku.
Zapotrzebowanie ciepła poszczególnych pomieszczeń budynku w załaczniku nr 2 :
Instalacje zaprojektowano w układzie z tradycyjnym z głównymi poziomami zasilającymi
piony od których zaprojektowano gałązki zasilające grzejniki płytowe. Projekt przewiduje
wykonanie instalacji z następujących materiałów:
• rurociągi zasilające grzejniki z rur stalowych systemu KAN STELL firmy KAN,
łączone przez złaczki zaciskowe i gwintowane;
• grzejniki płytowe PURMO, typu C
• grzejnik łazienkowe Java firmy Purmo z zestawem przyłączeniowym z zaworem
termostatycznym kątowym;
Na
gałązkach
zasilających
zaprojektowano
montaż zaworów termostatycznych
sterowanych głowicami termostatycznymi, zaś na powrotnych kulowych zaworów
odcinających.
Typy i wielkości zaprojektowanych grzejników zgodnie z rysunkami.
Dopuszcza się zastosowanie rurociągów i kotła innego producenta pod warunkiem
zastosowania rurociągów o równoważnych średnicach i kotła o ie gorszych
parametrach.
4.3 Kotłownia
Źródłem ciepła dla projektowanej instalacji c.o. i dla zasobnikowego podgrzewacza c.w.
będzie gazowy, kondensacyjny kocioł Cerapur Comfort 35 firmy Junkers o mocy 35,3kW
wyposażonym w automatykę sterującą w zależności od pogody, pompą obiegową PO,
zaworem bezpieczeństwa i przeponowym naczyniem wzbiorczym.
Przy montażu kotła stosować się do instrukcji montażu producenta kotła.
Dla odprowadzenia spalin z kotła zaprojektowano przewodem powietrzno- spalinowym o
średnicy 125 mm , który należy wprowadzić do istniejącego przewodu dymowego.
W układzie kotłowni poza kotłem węglowym i podgrzewaczami, w kotłowni
zaprojektowano
następującą armaturę o dopuszczalnych parametrach pracy ciśnienie.≥ 4 bar,
temperatura .≥ 90°C:
-
zawory odcinające kulowe gwintowane,
Tytuł projektu:
Remont i modernizacja Gminnej Biblioteki w Żyrzynie
Instalacje wodociągowe, c.o. i gazu
Branża: Instalacyjna
Strona:
Data:
Opis
techniczny
2013-04
-
7/8
zawory zwrotne płytkowe systemu W, typ SOCLA,
- skośne, gwintowane filtry do wody obiegowej i wody ciepłej.
Wentylację pomieszczenia kotłowni zapewni:
-
kanał nawiewny o średnicy 160 mm , z wlotem powietrza przez czerpnię ścienną,
której i z wylotem powietrza usytuowanym nie wyżej niż 30cm nad poziomem posadzki
kotłowni,
-
kominowy kanał wywiewny o przekroju 14x14 cm, z wlotem usytuowanym możliwie
blisko stropu.
4.4 Instalacja gazowa
Budynek będzie podłączony do gazowej sieci średniego ciśnienia gazu
wysokometanowego GZ-50 istniejącym przyłączem gazowym, które obecnie
zakorkowane jest tuż za kurkiem głównym. Projekt przewiduje demontaż istniejącej
szafki i wymianę na nową szafkę oraz montaż gazomierza i reduktora zgodnie z
warunkami przyłącza gazowego.
Projektowana instalacja gazowa będzie doprowadzała gaz do:
-
gazowego kondensacyjnego kotła gazowego z zamkniętą komorą spalania,
-
gazowego pojemnościowego podgrzewacza c.w.u.,
-
projektowanej kuchenki gazowej 4 palnikowej z piekarnikiem elektrycznym
zlokalizowanej w pomieszczeniu socjalnym.
Przewody instalacji gazowej zaprojektowano z rur stalowych czarnych, bez szwu typ
średniego wg PN-EN 10208-1:2000 łączonych przez spawanie.
Na zasileniu urządzeń zaprojektowano montaż zaworów gazowych kulowych,
zamontowany w miejscu widocznym i łatwo dostępnym oraz filtrów gazu. Zawory gazowe
powinny posiadać atest i mieć wybitą na korpusie grupę bezpieczeństwa „B” i
dopuszczenie do stosowania w Polsce.
5 Wytyczne wykonania robót
5.1 Wytyczne ogólne
Instalacje należy wykonać z materiałów określonych w projekcie.
Tytuł projektu:
Remont i modernizacja Gminnej Biblioteki w Żyrzynie
Instalacje wodociągowe, c.o. i gazu
Branża: Instalacyjna
Strona:
Data:
Opis
techniczny
2013-04
8/8
Roboty montażowe instalacji należy wykonywać zgodnie z Wymaganiami Technicznymi
COBRTI INSTAL zawartymi w zeszytach poświęconych poszczególnym instalacjom ,
wydanym w 2003 r.
5.2 Instalacje c.o.
Wykonanie instalacji, powinno odpowiadać ustaleniom zeszytu zeszytu nr 6
Wymagań Technicznych COBRTI INSTAL „ WTWiO Instalacji Ogrzewczych”
określających:
-
wykonywanie połączeń:
-
odległości zewnętrznej powierzchni przewodu od przegród budowlanych,
-
odstępy między podporami przewodów (z uwzględnieniem ich materiałów)
Przewody instalacji należy montować zgodnie ze szczegółowymi wytycznymi
producenta.
Instalacje wody grzewczej należy poddać badaniom szczelności wodą zimną z
ciśnieniem próbnym 5 bar .
Po przeprowadzeniu prób ciśnieniowych instalację należy wypłukać.
Warunkiem końcowego odbioru instalacji jest przeprowadzenie rozruch instalacji na
gorąco.
5.3 Instalacja gazowa
Rurociągi instalacji należy wykonać na ścianach w odległości 2cm od tynku mocując je
uchwytami co 2-2,5m. Przejścia przewodów przez ściany wykonać w rurach ochronnych,
przestrzeń uszczelnić elastycznym szczeliwem. Rurociągi należy prowadzić ze
spadkiem 0,4% w kierunku urządzeń. Przejścia rur instalacji gazowej przez przegrody
budowlane należy wykonać w tulejach ochronnych
Zmontowaną i pospawaną instalację gazową należy poddać próbie
szczelności
powietrzem o ciśnieniu 50 kPa.
Jeżeli trzykrotna próba
instalacji da wynik ujemny , należy instalację zmontować
ponownie.
Po próbach rurociągi instalacji gazowej należy zabezpieczyć antykorozyjnie farbą
zabezpieczającą, ochronną koloru żółtego.
