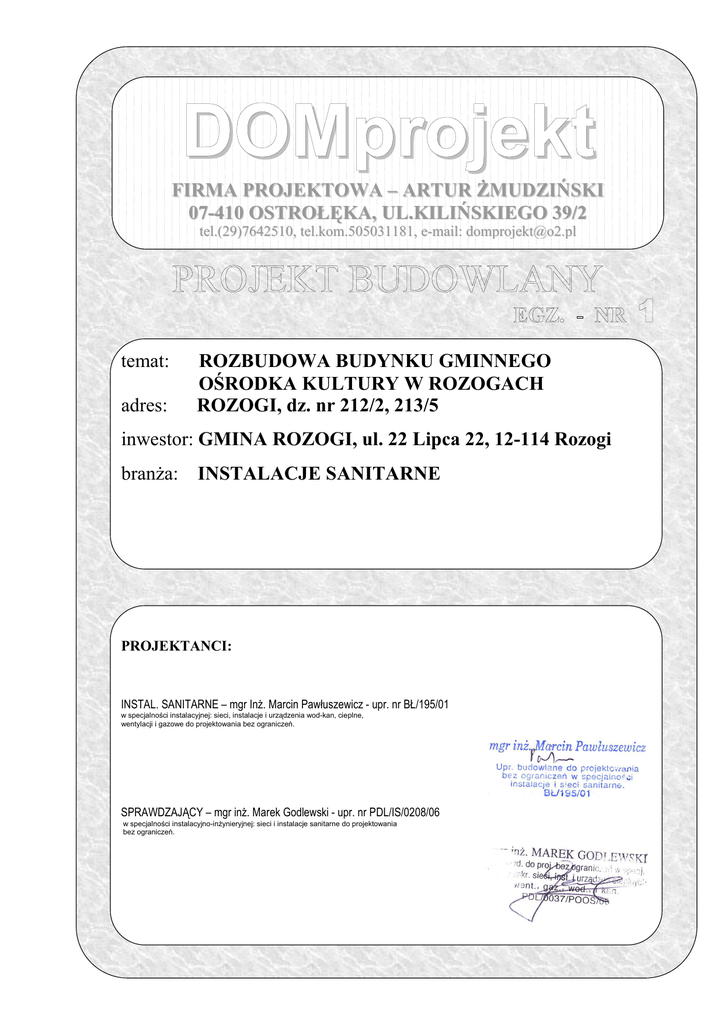

DOMprojekt

DOMprojekt
FIRMA PROJEKTOWA – ARTUR śMUDZIŃSKI
07-410 OSTROŁĘKA, UL.KILIŃSKIEGO 39/2
tel.(29)7642510, tel.kom.505031181, e-mail: [email protected]
temat:
adres:
ROZBUDOWA BUDYNKU GMINNEGO
OŚRODKA KULTURY W ROZOGACH
ROZOGI, dz. nr 212/2, 213/5
inwestor: GMINA ROZOGI, ul. 22 Lipca 22, 12-114 Rozogi
branŜa:
INSTALACJE SANITARNE
PROJEKTANCI:
Projekt- --INSTAL. SANITARNE – mgr InŜ. Marcin Pawłuszewicz
upr. nr BŁ/195/01
w specjalności instalacyjnej: sieci, instalacje i urządzenia wod-kan, cieplne,
wentylacji i gazowe do projektowania bez ograniczeń.
SPRAWDZAJĄCY – mgr inŜ. Marek Godlewski - upr. nr PDL/IS/0208/06
w specjalności instalacyjno-inŜynieryjnej: sieci i instalacje sanitarne
do projektowania- 20.10.2009
OSTROŁĘKA
bez ograniczeń.
Projekt budowlany -sanitarny
OPIS TECHNICZNY
1.0. Podstawa opracowania
2.0. Zakres opracowania
3.0. Przyłącze wodociągowe
4.0. Przyłącze kanalizacji sanitarnej
5.0. Instalacja wod-kan
6.0. Instalacja centralnego ogrzewania
7.0. Wentylacja mechaniczna
8.0. Instalacja chłodzenia -klimatyzacja
9.0. Uwagi końcowe
OBLICZENIA KOTŁOWNI
ZESTAWIENIE MATERIAŁÓW
RYSUNKI
Projekt zagospodarowania terenu inwestycji
(zawarty w projekcie architektury)
Rzut parteru –instalacja wod-kan
rys. 1
Rzut parteru –instalacja CO
rys. 2
Rzut piętra –instalacja CO
rys. 3
Rzut parteru –klimatyzacja
rys. 4
2
Projekt budowlany -sanitarny
OPIS TECHNICZNY
1. Podstawa opracowania
-
projekt architektoniczny budynku
-
karty katalogowe armatury i urządzeń
-
obowiązujące normy i wytyczne
2. Zakres opracowania
W zakres opracowania wchodzi projekt instalacji wod-kan, centralnego ogrzewania,
wentylacji mechanicznej i klimatyzacji
w rozbudowywanym budynku G.O.K. w
Rozogach, Plac Jana Pawła II 1, dz.nr 212/2, 213/5.
3. Przyłącze wodociągowe
Woda do budynku doprowadzona jest istniejącym przyłączem wodociągowym.
Wydajność istniejącego przyłącza pokryje zapotrzebowanie wody po rozbudowie.
4. Przyłącze kanalizacji sanitarnej
W związku z kolizją projektowanej rozbudowy z istniejącym przykanalikiem
sanitarnym
zaprojektowano
jego
przebudowę.
Przykanalik
sanitarny
naleŜy
przebudować na odcinku od studni S1 do pionu nr 1.
Przykanalik sanitarny naleŜy wykonać z rur PVC160 mm typ „S” łączonych przy
pomocy uszczelek gumowych.
Rury naleŜy układać w gotowym wykopie na podsypce wyrównawczej ze Ŝwiru lub
piasku o grubości warstwy 10cm.
Usytuowanie przykanalika sanitarnego pokazano w części graficznej opracowania.
5. Instalacja wod-kan
5.1. Instalacja wody zimnej
Woda do celów sanitarnych doprowadzona będzie z istniejącej instalacji (pion wody
zimnej i ciepłej).
Maksymalne, chwilowe zapotrzebowanie wody dla budynku wynosi 1,3m3/h,
dobowe 1,3m3/dobę.
3
Projekt budowlany -sanitarny
Instalację wody zimnej zaprojektowano z rur PEx-AL.-PEx typu UNIPIPE firmy
UPONOR.
Prowadzenie rur przewidziano w posadzce i bruzdach ściennych.
Przejścia przez elementy konstrukcyjne wykonać w tulejach ochronnych o długości
co najmniej o 1cm większych od grubości ścian. Przejście miedzy tuleją, a przewodem
naleŜy uszczelnić materiałem trwale elastycznym. Po zakończeniu montaŜu, wykonaniu
prób szczelności rury naleŜy zaizolować ciepłochronnie otulinami THERMAFLEX o
grubości 6mm przeznaczonymi do zabetonowania
5.2. Instalacja ciepłej wody uŜytkowej
Ciepła woda na potrzeby sanitarne dostarczona będzie z istniejącego pionu ciepłej
wody.
Instalację wody zimnej zaprojektowano z rur PEx-AL.-PEx typu UNIPIPE firmy
UPONOR. Prowadzenie rur przewidziano w posadzce i bruzdach ściennych.
Przejścia przez elementy konstrukcyjne wykonać w tulejach ochronnych o długości
co najmniej o 1cm większych od grubości ścian. Przejście miedzy tuleją, a przewodem
naleŜy uszczelnić materiałem trwale elastycznym. Po zakończeniu montaŜu, wykonaniu
prób szczelności rury naleŜy zaizolować ciepłochronnie otulinami THERMAFLEX o
grubości 9mm przeznaczonymi do zabetonowania
5.3. Instalacja cyrkulacyjna
Ze względu na nieznaczną odległość punków poboru od podgrzewaczy instalacji
cyrkulacyjnej nie projektuje się.
5.4. Instalacja kanalizacji sanitarnej
Ścieki z budynku odprowadzone będą do istniejącego przykanalika sanitarnego.
Piony, rurociągi kanalizacyjne w budynku
oraz podejścia zaprojektowano
z rur PVC. Do kontroli przewodów przewidziano czyszczaki rewizyjne zamykane
hermetycznie. Odpowietrzenie pionów kanalizacyjnych rurami wywiewnymi Dn110.
Prowadzenie leŜaków kanalizacyjnych zaprojektowano pod posadzką parteru w
gruncie. Podejścia do przyborów sanitarnych naleŜy prowadzić tak, aby istniała
moŜliwość ich całkowitego zabudowania.
4
Projekt budowlany -sanitarny
6. Instalacja centralnego ogrzewania
6.1. Opis ogólny
Zaprojektowano ogrzewanie wodne, pompowe, dwururowe w układzie poziomym z
przewodami prowadzonymi w posadzce.
6.2. Grzejniki i armatura
Elementami grzejnymi w instalacji będą grzejniki stalowe płytowe firmy PURMO
typ V11, 22 o wysokości 60cm z podłączeniem dolnym.
Grzejniki płytowe z podłączeniem dolnym naleŜy wyposaŜyć w armaturę
podłączeniową Vekolux N firmy HEIMEIER umoŜliwiającą odcięcie grzejnika,
napełnienie i opróŜnienie.
Przewody centralnego ogrzewania naleŜy wykonać z rur polietylenowych systemu
UNIPIPE firmy UPONOR i z rur stalowych czarnych łączonych poprzez spawanie (w
pomieszczeniu kotłowni).
Po zakończeniu montaŜu, wykonaniu próby szczelności rury UNIPIPE naleŜy
zaizolować ciepłochronnie otulinami THERMAFLEX o grubości 9mm.
Rury stalowe w kotłowni naleŜy zaizolować otulinami prefabrykowanymi z pianki
poliuretanowej "Steinonorm 300" firmy IZOTERM, o grubości izolacji 2,5cm.
6.3. Obliczenia cieplne i hydrauliczne
Obliczenia współczynników przenikania ciepła, zapotrzebowania mocy do celów
grzewczych oraz obliczenia instalacji: dobór średnic przewodów, grubości izolacji
i wielkości grzejników oraz nastaw wstępnych zaworów wykonano przy pomocy
pakietu programów komputerowych. Obliczenia strat ciepła budynku wykonano dla
temp. zewnętrznej -22oC (IV strefa klimatyczna).
Parametry instalacji:
Tabela 1. Parametry obliczeniowe instalacji CO część grzejnikowa
Moc obliczeniowa [kW]
14,2
o
Temperatury obliczeniowe [ C]
65/50
Przepływ obliczeniowy [m3/h]
0,811
5
Projekt budowlany -sanitarny
6.4. Odpowietrzenie i odwodnienie
Odpowietrzenie przewidziano przy pomocy ręcznych zaworów odpowietrzających
umieszczonych na grzejnikach i odpowietrznikach automatycznych umieszczonych na
pionach CO.
Odwodnienie przewodów zaprojektowano do pomieszczenia kotłowni oraz poprzez
śrubunki przyłączeniowe grzejników.
6.5. Źródło dostawy ciepła
Instalacja CO zasilana będzie z kotłowni zlokalizowanej na parterze projektowanego
budynku. Moc kotłowni jest wystarczająca do pokrycia zwiększonego zapotrzebowania
na ciepło.
6.6. Kotłownia
Projektowany obieg CO naleŜy włączyć do istniejących rozdzielaczy CO. Na
projektowanym obiegu zaprojektowano pompę obiegową 25Por40C firmy LFP Leszno,
zawory odcinające oraz zawór zwrotny. Do kontroli temperatury obiego przewidziano
zamontowanie na zasilaniu i powrocie termometrów.
7. Wentylacja mechaniczna
7.1.Opis przyjętych rozwiązań technologicznych wentylacji
W celu zapewnienia optymalnych parametrów powietrza wewnętrznego oraz
wymaganej czystości powietrza; w pomieszczeniach zaprojektowano wentylację
mechaniczną wyciągową i grawitacyjną.
7.2.Dobór urządzeń
Dobrano następujące typy wentylatorów:
-
wentylator ścienny typu FLUX 100HT z higrostatem i zwłoką czasową
regulowaną firmy DANFOSS
-
wentylator ścienny typu FLUX 250/120HT z higrostatem i zwłoką czasową
regulowaną firmy DANFOSS
Sterowanie pracą wentylatorów odbywać się będzie ręcznie, włączenie za pomocą
oświetlenia i automatycznie na podstawie czujnika wilgotności i czujek ruchu.
Rozmieszczenie wentylatorów zgodnie z graficzną częścią opracowania.
6
Projekt budowlany -sanitarny
W pomieszczeniach z wentylacją wyciągową nawiew powietrza realizowany będzie
poprzez kratki wyrównawcze umieszczone w drzwiach wejściowych do pomieszczenia.
8. Instalacja chłodzenia -klimatyzacja
8.1. Opis ogólny
Dla utrzymania Ŝądanych temperatur w pomieszczeniach (1, 5) zastosowano
urządzenia klimatyzacyjne typu split firmy FUJITSU pracujące w opcji chłodzenia i
grzania. Jednostki wewnętrzne umiejscowione są w sposób zapewniający równomierny
rozpływ powietrza na całej powierzchni pomieszczeń. Jednostki zewnętrzne
usytuowane będą na dachu budynku.
8.2. Instalacja klimatyzacyjna
o Linia freonowa. Jednostki zewnętrzne i wewnętrzne naleŜy połączyć
izolowanymi rurami miedzianymi, bez szwu, rozwijanymi z kręgu. NaleŜy
stosować wyłącznie rury przeznaczone do celów chłodniczych, odtłuszczone i
odtlenione, nadającymi się do ciśnień roboczych rzędu 3000 kPa. Nie wolno
uŜywać rur klasy sanitarnej.
o Elektryka. Zasilanie naleŜy podłączyć do jednostki zewnętrznej. Kabel
zasilający, jak teŜ przewody łączące muszą być typu H05 RN-F, z syntetyczną
izolacją gumową z powłoką z neoprenu. Przekroje przewodów połączeniowych
naleŜy stosować zgodnie z instrukcją montaŜu.
o Odprowadzenie skroplin. Przy jednostkach wewnętrznych zamontowane są
pompki skroplin. Następnie odprowadzenie skroplin naleŜy wykonać z rur
PVC z połączeniami klejonymi. Rury prowadzić ze spadkiem 3–5%, ponad
sufitem podwieszanym. Odprowadzenie skroplin z klimatyzatorów naleŜy
wykonać
do
najbliŜszego
syfonu
zlewowego
z
pustką
powietrzną
(pomieszczenie 1.09 Gospodarcze). UŜywać rur o przekroju nie mniejszym niŜ
20mm.
MontaŜ i uruchomienie układów muszą być dokonane zgodnie z instrukcją montaŜu.
8.3. Obliczenia mocy chłodniczej i dobór klimatyzatorów
Obliczenia mocy chłodniczej wykonano pakietem komputerowym WINDON.
W obliczeniach uwzględniono wpływ akumulacji ciepła na wymaganą moc chłodniczą
7
Projekt budowlany -sanitarny
Wyniki obliczeń zestawiono w poniŜszej tabeli:
Nr pomieszczenia
Moc chłodnicza
[kW]
3,5kW
10,5kW
Pomieszczenie
1
5
Sala widowiskowa
Pomieszczenie 10
Dobór klimatyzatorów:
Symbol
Jednostka
wewnętrzna
Jednostka
zewnętrzna
Moc
chłodnicza
K1 szt.2
-
AOY30LMAM2
8kW
K1 szt.4
ASYA12LA
-
3,5kW
Pobór
mocy
1x230V
3 kW
-
Średnica rur
freonowych
6,35/9,52
9. Uwagi końcowe
Materiały uŜyte do montaŜu instalacji wod-kan powinny posiadać certyfikat na znak
bezpieczeństwa lub deklarację zgodności. Szczegółowe rozwiązania projektowanych
instalacji przedstawione będą w dokumentacji wykonawczej.
Autor:
Sprawdzający:
8
Projekt budowlany -sanitarny
Ostrołęka, 2009-12-02
OŚWIADCZENIE
Zgodnie art.20, ust.4 Prawo Budowlane (Dz. U. Nr 93/2004) oświadczam, Ŝe projekt
instalacji wod-kan, centralnego ogrzewania, wentylacji mechanicznej i klimatyzacji w
rozbudowywanym budynku G.O.K. w Rozogach, Plac Jana Pawła II 1, dz.nr 212/2,
213/5 sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej.
Sprawdzający:
Autor:
9
Projekt budowlany -sanitarny
INFORMACJA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
OBIEKT :
Instalacja wod-kan, centralnego ogrzewania,
wentylacji mechanicznej i klimatyzacji
w rozbudowywanym budynku G.O.K.
ADRES :
ROZOGI, dz. nr 212/2, 213/5
INWESTOR :
GMINA ROZOGI, ul. 22 Lipca 22, 12-114
Rozogi
AUTOR:
mgr inŜ. Marcin Pawłuszewicz
SPRAWDZAJĄCY: mgr inŜ. Marek Godlewski
10
Projekt budowlany -sanitarny
ZASADY BEZPIECZEŃ STWA ORAZ OCHRONY
ZDROWIA PODCZAS WYKONYWANIA ROBÓT
BUDOWLANYCH
Zakres robót
Zakres robót w kolejności wykonania obejmuje: wykonanie wykopów
wąskoprzestrzennych (pod kanalizację sanitarną) o głębokości do 2,5m, ułoŜenie rur w
wykopie, wykonanie prób ciśnieniowych i prób szczelności, zasypanie wykopów z
zagęszczeniem gruntu do wymaganego stopnia, montaŜ instalacji wewnętrznych.
Wykaz istniejących obiektów budowlanych.
Na działkach 212/2 ,213/5 znajdują się istniejący budynek.
Elementy zagospodarowania działki mogące stwarzać zagroŜenie ludziom.
Na działkach 212/2 ,213/5 nie występują takie elementy przy zachowaniu
podstawowych zasad BHP.
Przewidywane zagroŜenia występujące podczas realizacji robót.
Przed rozpoczęciem wykonywania robót ziemnych na terenie budowy, gdzie
znajdują się instalacje i sieci: gazowe, kanalizacyjne, energetyczne, telekomunikacyjne
naleŜy uzyskać zgodę odpowiednich instytucji na sposób prowadzenia robót.
W razie odkrycia przewodów w trakcie wykonywania prac ziemnych naleŜy je
bezzwłocznie przerwać do czasu ustalenia ich pochodzenia i właścicieli.
Wykopy naleŜy zabezpieczyć barierkami oraz dobrze widocznymi tablicami i
elementami ostrzegawczo – informacyjnymi.
Wykopy wąskoprzestrzenne w gruncie zwartym nie głębszym niŜ 1,0m moŜna
wykonywać bez zabezpieczenia deskowaniem tylko w przypadku gdy wykop jest
krótkotrwały (trwający do 5 dni).
WzdłuŜ wykopu po obu stronach naleŜy pozostawić wolny pas o szerokości 0,5m.
W obrębie tego pasa nie wolno składować materiałów budowlanych jak i ziemi z
urobku.
Sposób prowadzenia instruktaŜu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych.
Przed rozpoczęciem wykonywania robót naleŜy poinformować pracowników o
ewentualnych zagroŜeniach mogących wystąpić podczas realizacji robót budowlanych
Zapobieganie niebezpieczeństwom podczas realizacji robót .
Podczas realizacji robót budowlanych naleŜy zapewnić bezpieczną i sprawną
komunikację, umoŜliwiającą szybką ewakuację na wypadek poŜaru, awarii i innych
zagroŜeń.
11
