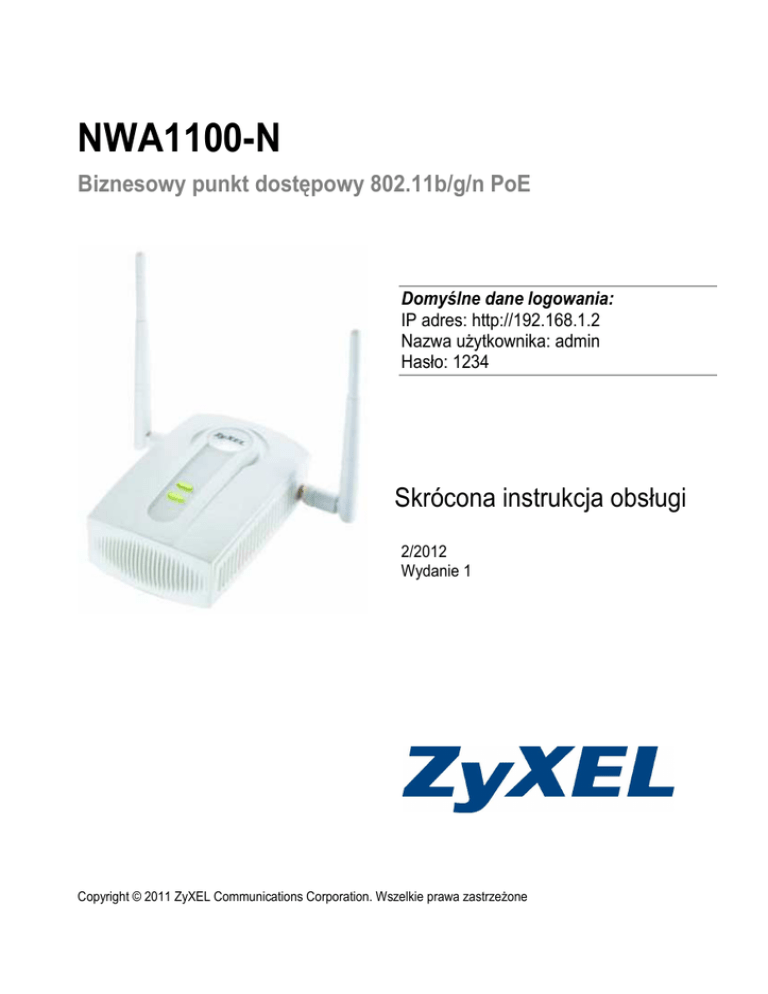

NWA1100-N

NWA1100-N
Biznesowy punkt dostępowy 802.11b/g/n PoE
Domyślne dane logowania:
IP adres: http://192.168.1.2
Nazwa użytkownika: admin
Hasło: 1234
Skrócona instrukcja obsługi
2/2012
Wydanie 1
Copyright © 2011 ZyXEL Communications Corporation. Wszelkie prawa zastrzeżone
Spis treści
Podłączenie urządzenia .............................................................................................................. 1
Informacje ogólne ....................................................................................................................... 2
Podłączenie urządzenia .............................................................................................................. 3
Diody LED ............................................................................................................................................... 4
Dostęp do Panelu Zarządzania .................................................................................................. 5
Ustawiania adresu IP na komputerze...................................................................................................... 5
Logowanie do Panelu Zarządzania ......................................................................................................... 5
Konfiguracja NWA1100-N ........................................................................................................... 7
Konfiguracja ustawień systemowych....................................................................................................... 7
Konfiguracja Ustawień Bezprzewodowych.............................................................................................. 8
Konfiguracja ustawień IP ....................................................................................................................... 11
Instalacja urządzenia ................................................................................................................ 12
Montowanie anten ................................................................................................................................. 12
Montaż urządzenia ................................................................................................................................ 12
Zasilanie PoE (Power over Ethernet) (opcjonalne) ............................................................... 14
NWA1100-N
Podłączenie urządzenia
1
NWA1100-N
Informacje ogólne
Informacje zawarte w tej instrukcji ułatwią ci konfigurację urządzenia NWA1100-N
(oznaczonego literą Z) i zabezpieczeń bezprzewodowych. Więcej szczegółowych informacji
znajdziesz w pełnej Instrukcji Obsługi.
Możliwe, że będą potrzebne informacje na temat dostępu do Internetu.
Aby skonfigurować ustawienia sieci bezprzewodowej należy:
1.
Podłączyć urządzenie
2.
Dostać się do panelu zarządzania
3.
Skonfigurować NWA1100-N
4.
Zainstalować urządzenie
5.
Ustawić zasilanie Power over Ethernet (Opcjonalne)
2
NWA1100-N
Podłączenie urządzenia
1. Używając kabla Ethernet, podłącz port Ethernet do komputera w celu konfiguracji.
2. Podłącz zasilacz z zestawu do gniazda zasilania i do wejścia 12VDC w urządzeniu.
Po zakończeniu konfiguracji podłącz port ETHERNET NWA1100-N do dowolnego
gniazda Ethernet, do którego doprowadzona jest sieć.
3
NWA1100-N
Diody LED
•
Dioda SYS miga na czerwono, następnie świeci stale na zielono, gdy podłączone jest
zasilanie.
•
Jedna z diod portu ETHERNET zapala się, gdy port jest poprawnie podłączony i miga
podczas przesyłania danych. Żółta dioda oznacza prędkość połączenia 1000 Mbps.
Zielony kolor oznacza połączenie 10/100Mbps.
Jeżeli nie pali się żadna dioda portu Ethernet, sprawdź połączenia kablowe.
Upewnij sie, że karty sieciowe w komputerach działają prawidłowo.
4
NWA1100-N
Dostęp do Panelu Zarządzania
Internet Explorer 6.0 i wersje późniejsze z włączoną obsługą JavaScript lub Mozilla
Firefox3 lub nowsze oraz Safari 2.0 i nowsze.
Ustawiania adresu IP na komputerze
Zanotuj gdzieś aktualną adresację zanim ją zmienisz.
Najpierw ustaw w komputerze statyczny adres IP z zakresu 192.168.1.3 - 192.168.1.254
z maską 255.255.255.0. Dzięki temu będzie możliwa komunikacja pomiędzy twoim komputerem
a NWA1100-N. Szczegółowe informacje na temat ustawień adresu IP w komputerze znajdziesz
w Instrukcji Obsługi.
Logowanie do Panelu Zarządzania
Nawet, jeśli możesz uzyskać połączenie bezprzewodowe z NWA1100-N zalecamy
przeprowadzenie pierwszej konfiguracji poprzez połączenie kablowe z portem Ethernet.
1
Uruchom przeglądarkę
Internetową. Wpisz adres IP
192.168.1.2 (Jest to domyślny
adres WA1100-N).
Jeżeli nie udało ci się połączyć z panelem zarządzania upewnij się, że wpisałeś
poprawny adres IP i maskę podsieci w ustawieniach karty sieciowej komputera
oraz że adresy są w tej samej podsieci.
5
NWA1100-N
2
Wpisz admin (domyślna nazwa
użytkownika) w polu Username i 1234
(domyślne hasło) w polu Password.
Kliknij Login (Zaloguj).
3
Zmień hasło logowania i zatwierdź
ustawiania klikając Apply (Zatwierdź).
Zapisz i schowaj nowe hasło w
bezpiecznym miejscu..
Jeśli zmienisz hasło i nie będziesz mógł go sobie przypomnieć, konieczne
będzie zresetowanie urządzenia NWA1100-N do ustawień fabrycznych.
Zapoznaj się z Instrukcją Obsługi jak używać przycisk RESET.
4
Pojawi się STATUS urządzenia
6
NWA1100-N
Konfiguracja NWA1100-N
Konfiguracja ustawień systemowych
1
Kliknij na SYSTEM w panelu nawigacyjnym.
2
Pojawi się ekran SYSTEM > General.
3
•
System Name (Nazwa Systemowa) służy do identyfikacji NWA1100-N w sieci.
Wybierz odpowiednią nazwę lub pozostaw wartość domyślą.
•
Możesz ustawić prędkość portu Ethernet i tryb dupleksu w polu Ethernet Data Rate.
Jeśli nie masz pewności co tam wpisać, wybierz Auto.
Kliknij Apply (Zatwierdź)
7
NWA1100-N
Konfiguracja Ustawień Bezprzewodowych
1 Kliknij WIRELESS (WiFi) w panelu nawigacyjnym. Pojawi się ekran Wireless Settings
(Ustawienia WiFi). Skonfiguruj podstawowe ustawienia dla swojej sieci bezprzewodowej.
Urządzenia bezprzewodowe i NWA1100-N muszą mieć tą samą nazwę SSID, kanał oraz
szyfrowanie, aby mogły wzajemnie się komunikować.
• Operation Mode (Tryb Pracy): Upewnij się, że wybrany jest tryb Access Point
(Punkt Dostępowy).
• Wireless Mode (Tryb WiFi): Wybierz standard pracy modułu radiowego. Jeśli nie
masz pewności, który wybrać – ustaw 802.11b/g/n.
• SSID Profile (Profile SSID): Wybierz z rozwijanej listy profil SSID, który zamierzasz
skonfigurować.
• Channel (Kanał): Wybierz odpowiadający ci kanał dla sieci bezprzewodowej
• Channel Width (Szerokość kanału): Wybierz odpowiadającą ci szerokość kanału.
Jeśli nie masz pewności, wybierz 20/40 MHz.
8
NWA1100-N
2
Kliknij Apply (Zatwierdź), aby zapisać ustawienia.
3
Wejdź w zakładkę SSID. Jeśli chcesz zmieniać ustawienia zaawansowane dowolnego
profilu SSID (np. nazwę profilu, SSID lub zabezpieczenia) wybierz je i kliknij Edit (Edytuj).
4.
Wybierz zakładkę Security (Zabezpieczenia). Wybierz z listy profil, który chcesz edytować
i kliknij Edit (Edytuj).
9
NWA1100-N
5
Pojawi się edytowany profil. Jeśli nie ustawisz zabezpieczeń, każdy będzie mógł dostać się
do twojej sieci.
•
W tym miejscu możesz skonfigurować zabezpieczenia dla sieci bezprzewodowej.
Wygląd pól będzie jest różny w zależności od wybranego trybu zabezpieczeń
Security Mode. Wybierz None (Brak), jeśli nie chcesz ustawiać zabezpieczeń dla
sieci WiFi.
•
Przykład przedstawia zabezpieczenie kluczem WPA2-PSK, gdzie każde podłączone
urządzenie bezprzewodowe musi mieć dokładnie taki sam klucz, aby połączyć się z
siecią.
•
Upewnij się, że wszystkie twoje urządzenia obsługuje ten rodzaj zabezpieczeń. Kliknij
Apply (Zatwierdź), aby zakończyć.
Jeśli jakieś urządzenie nie może połączyć się z NWA1100-N upewnij się, że ma
ustawione takie same zabezpieczenia
10
NWA1100-N
Konfiguracja ustawień IP
1 Musisz ustawić adres IP NWA1100-N tak, aby pasował do twojej sieci. Kliknij IP w panelu
nawigacyjnym.
•
•
•
•
Wybierz Obtain IP Address Automatically (Uzyskaj adres IP automatycznie),
jeśli chcesz, aby urządzenie pobierało automatycznie adres z serwera DHCP.
Jeśli potrzebujesz ustawić adres na stałe wybierz Use Fixed IP
Address i wpisz adres, maskę i bramę domyślną.
Jeżeli twój dostawca dostarczył ci adresy DNS, wpisz je w sekcji
System DNS Servers. W innym przypadku pozostaw te pola puste.
Kliknij Apply (Zatwierdź). NWA1100-N posiada teraz nowe ustawienia,
pamiętaj, że nie da się już zalogować na adresy domyślne.
Jeśli zmienisz adres IP NWA1100-N, pamiętaj, że od tej pory musisz używać tego adresu,
aby dostać się panelu logowania. Jeśli wybierzesz opcję Obtain IP Address Automatically
(Uzyskaj adres automatycznie), sprawdź na swoim serwerze DHCP, jaki adres został
przydzielony dla NWA1100-N. Zapoznaj się z dokumentacją swojego serwera DHCP
w celu uzyskania szczegółowych informacji.
2 Jeśli zmieniałeś ustawienia adresu IP w komputerze, możesz teraz powrócić do
poprzednich ustawień.
3 Jeśli to konieczne, zmień ustawienia bezprzewodowe w swoich urządzeniach tak, aby
dostosować je do ustawień
NWA1100-N jest już gotowy do połączenia z przełącznikiem lub routerem.
Możesz to zrobić teraz lub po zainstalowaniu anten i przymocowaniu urządzenia do ściany.
Jeśli NWA1100-N nie połączył się z siecią, upewnij się, że NWA1100-N posiada
adres IP z tej samej klasy adresowej, co przełącznik lub router.
11
NWA1100-N
Instalacja urządzenia
Montowanie anten
Dokręć anteny do obu gniazd NWA1100-N zgodnie z ruchem
wskazówek zegara. Anteny powinny być w pozycji prostopadłej
do ziemi i w jednym szeregu względem siebie.
Upewnij się, że anteny są poprawnie dokręcone.
Montaż urządzenia
Z reguły najlepszym miejscem do instalacji urządzeń dostępowych jest punkt centralny całej
instalacji. Dla lepszego zasięgu przymocuj NWA1100-N wysoko z daleka od jakichkolwiek
przeszkód.
Mocowanie do ściany
Podążaj zgodnie z poniższymi wskazówkami, aby zamontować NWA1100-N do ściany.
1 Przymocuj oddzielnie dwa kołki rozporowe 60mm z zestawu NWA1100-N do ściany (zobacz
krok 3). Użyj śrub o średnicy główek 6mm ~ 8mm (0.24" ~ 0.31").
Nie wkręcaj śrub całkiem do ściany, zostaw małą przerwę pomiędzy główką a kołkiem.
Odstęp musi być na tyle duży, aby można było wsunąć główki w urządzenie i pomieścić kable
z NWA1100-N.
Upewnij się, że śrubki są poprawnie zamocowane do ściany i utrzymają ciężar
NWA1100-N wraz z kablami montażowymi.
12
NWA1100-N
1. Zainstaluj kable.
Poprowadź kable w dół za urządzeniem NWA1100-N jak na rysunku
LUB:
Poprowadź kable w górę wzdłuż korytka montażowego.
2
Dopasuj otwory z tyłu
obudowy do
przymocowanych śrub
i przymocuj urządzenie
do ściany.
13
NWA1100-N
Zasilanie PoE (Power over Ethernet) (opcjonalne)
Technologia (PoE) umożliwia zasilenie NWA1100-N poprzez dowolny kabel Ethernet 8-pinowy
KAT 5, eliminując potrzebę instalowania NWA1100-N blisko gniazdek z zasilaniem.
Urządzenie wprowadzające zasilanie PoE injector (niedołączony do zestawu) jest potrzebne,
aby doprowadzić do urządzenia zasilanie. Ta funkcjonalność zwiększa możliwości montażu
NWA1100-N.
W poniższym przykładzie, Z to twój NWA1100-N, A to kabel Ethernet KAT 5, B to urządzenie
wprowadzające zasilanie PoE i C to kabel zasilający.
Gdzie znaleźć certyfikaty zgodności:
1.
2.
3.
Wejdź na stronę www.zyxel.com
Wybierz swój produkt z listy dostępnych na stronie i przejdź na stronę tego produktu.
Wybierz certyfikację, o której chcesz przeczytać.
Więcej szczegółowych informacji znajduje się w pełnej instrukcji obsługi na płycie CD
lub na stronie www.zyxel.com w dziale pobierania plików.
Czy instrukcja była pomocna? Napisz komentarz na adres [email protected]
14
