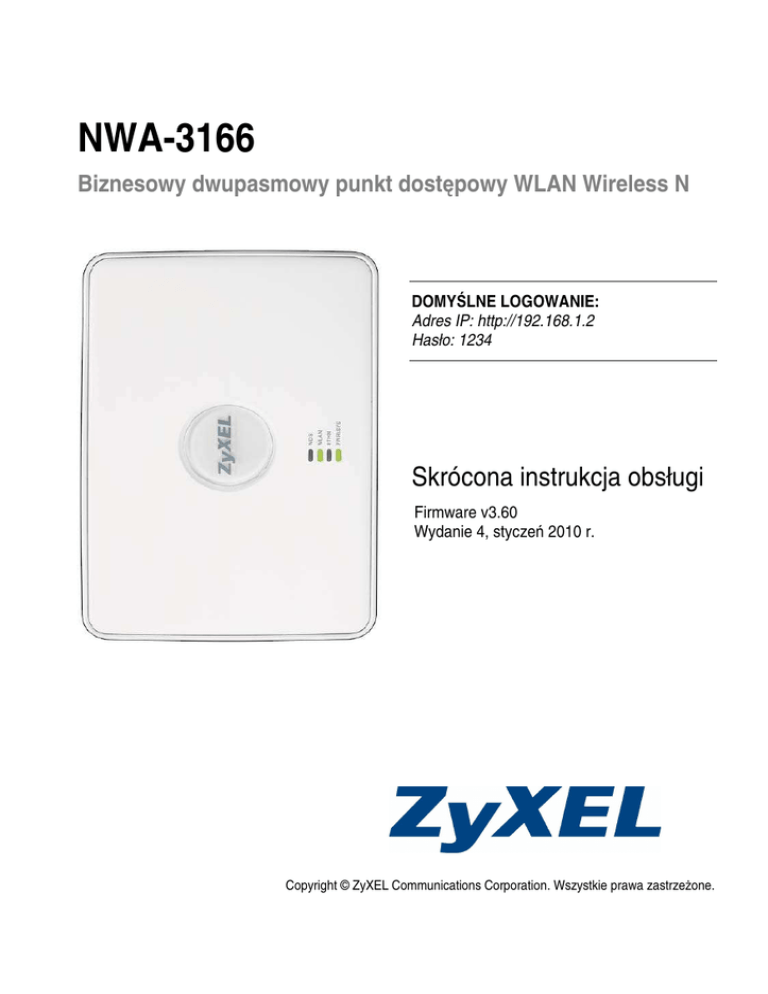

NWA-3166

NWA-3166
Biznesowy dwupasmowy punkt dostępowy WLAN Wireless N
DOMYŚLNE LOGOWANIE:
Adres IP: http://192.168.1.2
Hasło: 1234
Skrócona instrukcja obsługi
Firmware v3.60
Wydanie 4, styczeń 2010 r.
Copyright © ZyXEL Communications Corporation. Wszystkie prawa zastrzeżone.
Spis treści
Przegląd ....................................................................................................................................... 1
1 Podłączanie sprzętu ............................................................................................................. 2
1.1 Wskaźniki LED ................................................................................................................................. 3
2 Dostęp do programu konfiguracyjnego z poziomu przeglądarki WWW.......................... 4
2.1 Konfigurowanie adresu IP komputera .............................................................................................. 4
2.2 Logowanie do programu konfiguracyjnego ...................................................................................... 4
3 Konfigurowanie urządzenia NWA........................................................................................ 7
3.1 Konfigurowanie ustawień systemowych ........................................................................................... 7
3.2 Konfigurowanie ustawień bezprzewodowych ................................................................................... 8
3.3 Konfigurowanie ustawień IP ........................................................................................................... 11
4 Instalowanie sprzętu........................................................................................................... 12
5 Konfigurowanie zasilania Power over Ethernet (opcjonalne) ........................................ 13
6 Oglądanie certyfikatów produktu ...................................................................................... 13
NWA-3166
Przegląd
W niniejszej skróconej instrukcji obsługi wyjaśniono, jak zainstalować i skonfigurować
urządzenie NWA (na rysunku oznaczone literą Z), aby zapewnić klientom bezprzewodowym
bezpieczny dostęp do sieci. Więcej informacji można znaleźć w instrukcji użytkownika (User
Guide).
Ikona używana w niniejszej instrukcji obsługi nie jest dokładną reprezentacją
urządzenia NWA.
Niniejsza skrócona instrukcja obsługi dotyczy następujących modeli:
•
NWA-3166 — biznesowy dwupasmowy punkt dostępowy WLAN Wireless N
Podczas konfiguracji urządzenia mogą być potrzebne informacje dotyczące
dostępu do internetu.
Aby skonfigurować sieć bezprzewodową, należy:
1.
Podłączyć sprzęt
2.
Uzyskać dostęp do programu konfiguracyjnego za pomocą przeglądarki WWW
3.
Skonfigurować urządzenie NWA
4.
Zainstalować sprzęt
5.
Skonfigurować zasilanie Power over Ethernet (opcjonalnie)
1
NWA-3166
1
Podłączanie sprzętu
Rysunki i ekrany w niniejszej skróconej instrukcji obsługi dotyczą urządzenia
NWA-3166. Twoje urządzenie może się nieznacznie różnić.
1.
Za pomocą szarego kabla ethernetowego podłącz port ETHERNET do komputera w
celu przeprowadzenia wstępnej konfiguracji.
2.
Podłącz gniazdo POWER 12VDC do źródła prądu za pomocą dołączonego zasilacza
sieciowego.
Po przeprowadzeniu wstępnej konfiguracji podłącz port ETHERNET urządzenia
NWA do kabla ethernetowego, który zapewnia dostęp do internetu.
2
NWA-3166
1.1
Wskaźniki LED
•
Wskaźnik PWR/SYS zapala się na zielono, kiedy zostanie podłączone zasilanie.
•
Wskaźnik ETHN zapala się, jeśli port ETHERNET jest prawidłowo podłączony i miga,
kiedy są przesyłane dane. Wskaźnik LED świeci na zielono, jeśli połączenie zapewnia
szybkość 10 Mb/s, a na żółto, jeśli połączenie zapewnia szybkość 100 Mb/s.
Jeśli wskaźnik ETHN nie świeci, sprawdź, czy kabel sieciowy jest poprawnie
podłączony do portu ETHERNET urządzenia NWA. Upewnij się, że karta
sieciowa w komputerze działa prawidłowo.
3
NWA-3166
2
Dostęp do programu konfiguracyjnego z poziomu
przeglądarki WWW
Użyj przeglądarki Internet Explorer 6.0 (lub nowszej wersji) albo Firefox 2.0 (lub
nowszej wersji) z włączoną obsługą języka JavaScript i wyłączonym
blokowaniem wyskakujących okienek.
2.1
Konfigurowanie adresu IP komputera
Zanotuj bieżące ustawienia IP komputera, zanim je zmienisz.
Najpierw ustaw w komputerze statyczny adres IP z zakresu 192.168.1.3 – 192.168.1.254, z
maską sieciową 255.255.255.0. Umożliwi to komputerowi komunikację z urządzeniem NWA.
Informacje o konfigurowaniu adresu IP komputera znajdziesz w instrukcji użytkownika.
2.2
Logowanie do programu konfiguracyjnego
Choć z urządzeniem NWA można połączyć się bezprzewodowo, podczas
wstępnej konfiguracji zaleca się podłączyć komputer do portu ETHERNET.
1
Uruchom przeglądarkę
WWW. Wpisz 192.168.1.2
(domyślny adres IP
urządzenia NWA).
Jeśli nie możesz uzyskać dostępu do programu konfiguracyjnego, upewnij się, że
adresy IP i maski sieciowe urządzenia NWA i komputera należą do tego samego
zakresu (zob. podrozdział 2.1).
4
NWA-3166
2.
Kliknij przycisk Login
(domyślne hasło 1234 jest
już wprowadzone).
3.
Wpisz nowe hasło logowania
i kliknij przycisk Apply. Nowe
hasło zanotuj i przechowuj w
bezpiecznym miejscu.
Jeśli zmienisz hasło, a później je zapomnisz, będziesz musiał zresetować
urządzenie NWA. Informacje o używaniu przycisku RESET znajdują się w
instrukcji użytkownika.
4.
Kliknij przycisk Apply, aby
zmienić fabryczny certyfikat i
uzyskać wyższy stopień
bezpieczeństwa. Jeśli nie
chcesz teraz zmieniać
certyfikatu, kliknij przycisk
Ignore, aby kontynuować
5
NWA-3166
5.
Pojawi się ekran STATUS.
6
NWA-3166
3
Konfigurowanie urządzenia NWA
3.1
Konfigurowanie ustawień systemowych
1.
Kliknij pozycję SYSTEM w panelu nawigacyjnym.
2.
Pojawi się ekran SYSTEM > General.
System Name to nazwa identyfikująca urządzenie NWA w lokalnej sieci. Możesz
wybrać jakąś opisową nazwę albo pozostawić ustawienie domyślne.
Domain Name: wprowadź nazwę domenową, jeśli dostawca usług internetowych
wymaga jej do celów uwierzytelniania. W przeciwnym razie pozostaw to pole puste
albo ustawione na wartość, która mogła pojawić się automatycznie.
DNS Server(s): jeśli dostawca usług internetowych podał dane serwerów DNS
(Domain Name System), wybierz opcję User-Defined i wprowadź je w tych polach. W
przeciwnym razie pozostaw wartości domyślne.
3.
Kliknij przycisk Apply.
7
NWA-3166
3.2
Konfigurowanie ustawień bezprzewodowych
1.
Kliknij pozycję
WIRELESS w
panelu
nawigacyjnym.
Pojawi się ekran
podobny do
pokazanego na
rysunku. Nie
wszystkie pola są
dostępne we
wszystkich
modelach.
Stacje bezprzewodowe i urządzenie NWA muszą używać tego samego
identyfikatora sieci (SSID), kanału i ustawień szyfrowania, aby mogły się ze sobą
komunikować.
Operating Mode: upewnij się, że wybrany jest tryb Access Point.
802.11 Mode: wybierz standard bezprzewodowy, którego będzie używać sieć. Jeśli
nie wiesz, który jest właściwy, wybierz standard 802.11b+g.
Channel Width (tylko tryby 802.11n/g, 802.11n/a): wybierz żądaną szerokość kanału.
Jeśli nie wiesz, jaka wartość jest właściwa, wybierz opcję 20/40 MHz.
Channel ID: wybierz kanał bezprzewodowy, którego będzie używać sieć. Aby
urządzenie NWA wybrało kanał automatycznie, kliknij opcję Scan.
Short GI (tylko tryby 802.11n/g, 802.11n/a): wybierz opcję Enable, jeśli
bezprzewodowe urządzenia klienckie obsługują skrócony okres ochronny (ang. guard
interval). Jeśli nie jesteś pewien, wybierz opcję Disable.
A-MPDU Integration (tylko tryby 802.11n/g, 802.11n/a): wybierz opcję Enable, jeśli
bezprzewodowe urządzenia klienckie obsługują standard Aggregated MAC Protocol
Data Unit. Jeśli nie jesteś pewien, wybierz opcję Disable.
8
NWA-3166
RTS/CTS Threshold: urządzenie wysyła sygnał RTS dla wszystkich pakietów
większych niż liczba bajtów, która widnieje w tym polu. W razie wątpliwości pozostaw
ustawienie domyślne.
Fragmentation Threshold: wprowadź liczbę parzystą z zakresu od 256 do 2346. Jest
to maksymalny rozmiar fragmentu danych, który może być przesłany. W razie
wątpliwości pozostaw ustawienie domyślne.
Beacon Interval: wprowadź wartość z zakresu od 30 do 3000 ms. Informuje on
urządzenia odbiorcze, jak długo mogą czekać w stanie niskiego poboru mocy, zanim
„obudzą” się, aby obsłużyć nadchodzącą ramkę sygnalizacyjną. W razie wątpliwości
pozostaw ustawienie domyślne.
DTIM: wprowadź wartość z zakresu od 1 do 100. Jest to okres, po którym pakiety
rozgłoszeniowe i grupowe są przesyłane do klientów mobilnych w trybie aktywnego
zarządzania zasilaniem. W razie wątpliwości pozostaw ustawienie domyślne.
Output Power: wybierz względną moc nadajnika urządzenia NWA. Jeśli w obszarze,
w którym zainstalowane jest urządzenie, znajduje się wiele punktów dostępowych,
zmniejsz moc wyjściową, aby ograniczyć zakłócenia powodowane przez inne punkty.
Ograniczenie mocy wyjściowej zmniejsza również promień nadawania.
SSID Profile: wybierz z listy rozwijanej profil SSID, który chcesz skonfigurować pod
kątem dostępu do sieci. W tym przykładzie użyto profilu SSID03.
2.
Kliknij przycisk Apply, aby zapisać ustawienia.
3.
Kliknij zakładkę SSID. Pojawi
się ekran pokazany na
rysunku.
Sprawdź, czy wybrane są
domyślnie ustawienia profilu
SSID03.
Domyślny identyfikator SSID
(nazwa sieci) to ZyXEL03, a
jego domyślne ustawienia
bezpieczeństwa (Security) to
Security01. Opcje Layer 2
Isolation oraz Mac Filter są
domyślnie wyłączone
(Disable).
Jeśli chcesz zmienić ustawienia profilu SSID, wybierz profil SSID03 i kliknij przycisk
Edit.
9
NWA-3166
4.
Kliknij zakładkę Security.
Upewnij się, że wybrana
jest opcja Security01, i
kliknij przycisk Edit.
Jeśli nie skonfigurujesz
zabezpieczeń, każdy
będzie mógł uzyskać
dostęp do sieci.
5.
Na tej zakładce możesz
wprowadzić ustawienia
związane z
bezpieczeństwem sieci
bezprzewodowej. Pola,
które trzeba będzie
wypełnić, zależą od typu
zabezpieczeń wybranego
w polu Security Mode.
Wybierz opcję None, jeśli nie chcesz używać zabezpieczeń.
W tym przykładzie wybrano tryb WPA2-PSK, w którym wszystkie klienty
bezprzewodowe używają tego samego współdzielonego klucza, aby połączyć się z
siecią.
Upewnij się, że wszystkie klienty bezprzewodowe obsługują ustawiony typ
zabezpieczeń i używają takich samych ustawień bezpieczeństwa. Kiedy skończysz,
kliknij przycisk Apply.
Jeśli klienty bezprzewodowe nie mogą komunikować się z siecią, sprawdź, czy
używają takich samych ustawień zabezpieczeń, jak urządzenie NWA.
10
NWA-3166
3.3
Konfigurowanie ustawień IP
1. Musisz ustawić adres
IP urządzenia NWA w
taki sposób, aby
należał do tej samej
podsieci, w której
znajdują się pozostałe
urządzenia. W tym
celu kliknij pozycję IP
w panelu
nawigacyjnym.
Wybierz opcję Get automatically from DHCP, aby adres IP był przydzielany urządzeniu
NWA przez działający w sieci serwer DHCP.
Jeśli musisz użyć konkretnego adresu IP, wybierz opcję Use fixed IP address i
wprowadź go wraz z maską sieciową i adresem IP bramy.
Kliknij przycisk Apply. Urządzenie NWA zacznie używać nowych ustawień IP; nie będzie
już można połączyć się z nim za pomocą domyślnego adresu IP.
Jeśli zmienisz adres IP urządzenia NWA, będziesz musiał użyć nowego
adresu, aby ponownie uzyskać dostęp do programu konfiguracyjnego. Jeśli
wybierzesz opcję Get automatically from DHCP, będziesz musiał sprawdzić
w serwerze DHCP, jaki adres został przypisany urządzeniu NWA. Więcej
informacji znajdziesz w dokumentacji serwera DHCP.
2. Jeśli wcześniej zmieniłeś adres IP komputera (zob. podrozdział 2.1), teraz możesz
przywrócić poprzednie ustawienia.
3. Zmień ustawienia stacji bezprzewodowych w taki sposób, aby dopasować je do ustawień
urządzenia NWA. Informacje na ten temat znajdziesz w dokumentacji karty
bezprzewodowej.
Urządzenie NWA jest teraz gotowe do połączenia się z przełącznikiem lub routerem. Możesz to
zrobić od razu albo po przymocowaniu anten i zamontowaniu urządzenia NWA.
Jeśli urządzenie NWA nie może komunikować się z siecią, upewnij się, że używa
adresu IP należącego do tej samej podsieci, w której znajduje się przełącznik
albo router.
11
NWA-3166
4
Instalowanie sprzętu
Na rysunkach w tej sekcji użyto standardowych ikon. Urządzenie NWA przedstawione na
rysunku nie jest dokładną reprezentacją Twojego urządzenia.
Ogólnie rzecz biorąc, najlepszą lokalizacją dla punktu dostępowego jest punkt w środku
obszaru, który ma być objęty zasięgiem sieci bezprzewodowej. Aby uzyskać najlepsze
rezultaty, zamontuj urządzenie NWA wysoko w niezasłoniętym miejscu.
Montaż na ścianie
Aby przymocować urządzenie NWA do ściany, wykonaj poniższe czynności:
1.
Wkręć dwie śruby dołączone do urządzenia NWA w ścianę w odległości 140 mm
(zob. rysunek w etapie 3.). Użyj śrub ze łbami o średnicy 6 ~ 8 mm. Nie wkręcaj śrub
do końca, lecz pozostaw niewielki odstęp między łbem śruby a ścianą.
Upewnij się, że śruby mocno tkwią w ścianie i są na tyle wytrzymałe, że utrzymają
ciężar urządzenia NWA oraz podłączonych do niego kabli.
2.
Dopasuj otwory z
tyłu urządzenia
NWA do śrub na
ścianie. Zawieś
urządzenie na
śrubach
Możesz również użyć opcjonalnego zestawu sufitowego (sprzedawanego
oddzielnie), aby zamontować urządzenie NWA na suficie, a nie na ścianie.
12
NWA-3166
5
Konfigurowanie zasilania Power over Ethernet
(opcjonalne)
Power over Ethernet (PoE) to możliwość zasilania urządzenia NWA przez 8-stykowy kabel
ethernetowy CAT 5. Dzięki temu nie jest potrzebne pobliskie źródło prądu.
Potrzebny jest również zasilacz PoE (niedołączony do opakowania), który dostarczy prąd do
kabla ethernetowego. Funkcja ta zapewnia użytkownikowi więcej swobody, jeśli chodzi o
lokalizację urządzenia NWA.
Na poniższym rysunku Z oznacza urządzenie NWA, A to kabel ethernetowy CAT-5, B to
zasilacz PoE, a C to kabel zasilający.
.
Możesz podłączyć urządzenie NWA zarówno do zasilacza PoE przez port
ETHERNET, jak i do źródła prądu przez port POWER 12VDC. Jeśli tak zrobisz,
nie odłączaj portu ETHERNET przed odłączeniem portu POWER 12VDC,
ponieważ spowoduje to zrestartowanie urządzenia NWA.
6
Oglądanie certyfikatów produktu
1.
Przejdź pod adres www.zyxel.com.
2.
Na stronie głównej firmy ZyXEL wybierz z listy rozwijanej swój produkt, aby przejść do
poświęconej mu strony.
3.
Na stronie produktu wybierz żądany certyfikat.
ZyXEL Communications zapewnia, że powyższy produkt jest zgodny z normami CE.
W celu uzyskania dodatkowych informacji przejdź do rozdziału:
“Oglądanie certyfikatów produktu”.
13
