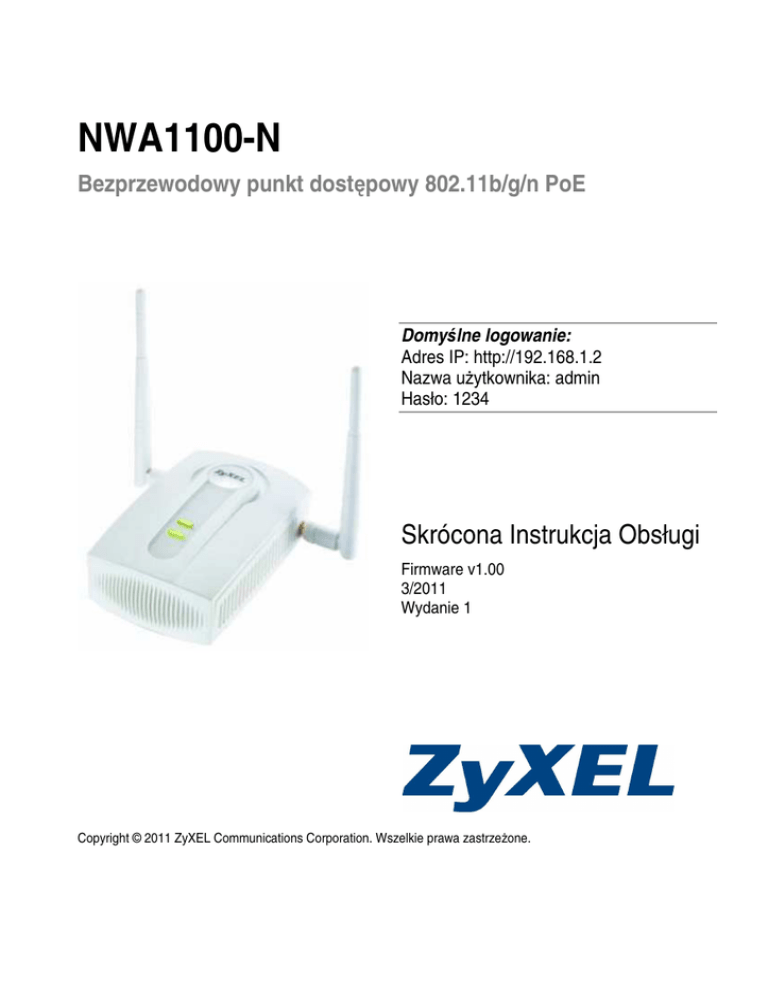

NWA1100-N

NWA1100-N
Bezprzewodowy punkt dostępowy 802.11b/g/n PoE
Domyślne logowanie:
Adres IP: http://192.168.1.2
Nazwa użytkownika: admin
Hasło: 1234
Skrócona Instrukcja Obsługi
Firmware v1.00
3/2011
Wydanie 1
Copyright © 2011 ZyXEL Communications Corporation. Wszelkie prawa zastrzeżone.
Spis treści
Popis přístroje ................................................................................. Error! Bookmark not defined.
Základní informace ..................................................................................................................... 2
Hardwarové připojení ..................................................................... Error! Bookmark not defined.
LED kontrolky .......................................................................................... Error! Bookmark not defined.
Přístup k webovému konfigurátoru ........................................................................................... 5
Nastavení IP adresy počítače ................................................................. Error! Bookmark not defined.
Webový konfigurátor................................................................................................................................ 5
Konfigurace přístroje NWA1100-N ............................................................................................ 7
Konfigurace systémového nastavení ...................................................... Error! Bookmark not defined.
Konfigurace bezdrátového nastavení ...................................................... Error! Bookmark not defined.
Konfigurace IP nastavení ........................................................................ Error! Bookmark not defined.
Fyzická instalace ............................................................................. Error! Bookmark not defined.
Připojení antén ........................................................................................ Error! Bookmark not defined.
Umístění přístroje .................................................................................... Error! Bookmark not defined.
Připojení napájení přes ethernetový kabel (Power over Ethernet) (volitelné)................ Error!
Bookmark not defined.
NWA1100-N
Wygląd urządzenia
1
NWA1100-N
Opis ogólny
Instrukcja Szybki Start pokazuje jak instalować i konfigurować NWA 1100-N (na rysunku
oznaczony literą Z) by umożliwić bezprzewodowym klientom bezpieczne korzystanie z sieci
przewodowej. Więcej informacji znajdziesz w Instrukcji Użytkownika.
Możesz potrzebować informacji o dostępie do sieci.
Aby stworzyć sieć bezprzewodową trzeba:
•
podłączyć urządzenie
•
uzyskać dostęp do konfigratora WWW
•
skonfigurować NWA 1100-N
•
podłączyć zasilanie Ethernetu (opcjonalne)
2
NWA1100-N
Połączenie sprzętowe
1.
2.
Za pomocą kabla Ethernet podłącz port ETHERNET do komputera dla wstępnej
konfiguracji
Podłącz wtyczkę 12VDC do źródła zasilania wyłącznie za pomocą załączonego
adaptera mocy.
Po wstępnej konfiguracji podłącz wtyczkę Ethernetu z dostępem do sieci z portem ETHERNET
NWA 1100-N
3
NWA1100-N
DIODY LED
•
Dioda SYS miga na czerwono; po podłączeniu mocy świeci ciągłym zielonym
światłem
•
Jedna z diod przy porcie ETHERNET włącza się, jeśli port jest prawidłowo połączony i
miga w czasie przepływu danych. Żółte światełko zapala się przy połączeniu
1000Mbps, zielone – przy połaczeniu 10/100 Mbps.
Jeśli żadna z diod przy porcie ETHERNET się nie zapala, sprawdź połączenie
kabla do portu. Upewnij się, że karta sieciowa w twoim komputerze działa
prawidłowo.
4
NWA1100-N
Połącz się z konfiguratorem sieci WWW
Internet Explorer 6.0 lub nowszy z aktywną obsługą skryptów Java Script, Mozilla Firefox
3 lub nowsza, Safari 2.0 i nowsza.
Ustaw adres IP komputera
Zanotuj aktualne ustawienia IP twojego komputera zanim je zmienisz.
Ustaw zakres statycznego IP komputera na 192.168.1.3 – 192.168.1.254 z maską podsieci
255.255.255.0. To zapewni możliwość komunikacji między twoim komputerem i NWA 1100-N.
Sprawdź w Instrukcji Użytkownika wskazówki dotyczące ustawiania adresów IP.
Zaloguj się do konfiguratora WWW
Mimo możliwości podłączenia pezprzewodowo NWA 1100-N, zaleca się podłączenia
komputera do portu ETHERNET na czas wstępnej konfiguracji.
1
Włącz przeglądarkę. Wpisz
192.168.1.2 (domyślny adres IP
NWA 1100-N) jako adres strony.
Jeśli nie możesz połączyć się z konfiguratorem upewnij się, że adres IP i
maska podsieci NWA 1100-N i komputera mają ten sam zakres.
5
NWA1100-N
2
Wpisz admin w miejsce użytkownika i
1234 w miejsce hasła. Kliknij przycisk
Login
3
Zmień hasło wpisując nowe i kliknij
Apply (zastosuj). Pamiętaj o
zachowaniu nowego hasła w
bezpiecznym miejscu.
Jeśli zapomnisz hasła po jego zmianie, konieczny będzie reset urządzenia.
Szczegóły dotyczące użycia przycisku RESET znajdziesz w Instrukcji
Użytkownika.
4
Zostanie wyświetlone okno STATUS.
6
NWA1100-N
Konfiguruj NWA 1100-N
Konfiguruj ustawienia systemowe
1
Kliknij SYSTEM w panelu nawigacji
2
Pojawi się okno SYSTEM>general
System Name służy identyfikacji NWA 1100-N w sieci. Wybierz wyróżniającą się nazwe
lub zostaw nazwę domyślną.
Ethernet Data Rate możesz skonfigurować szybkość portu Ethernet i duplex w polu
Ethernet Data. Jeśli nie masz pewności, wybierz Auto.
3
Kliknij Apply
7
NWA1100-N
Konfiguruj ustawienia bezprzewodowe
1
Kliknij WIRELESS w panelu nawigacji. Pojawi się zakładka Wireless Settings (ustawienia
bezprzewodowe). Skonfiguruj podstawowe ustawienia swojej sieci bezprzewodowej.
Stacje bezprzewodowe i NWA 1100-N muszą używaś tych samych SSID, kanału ID i
ustawień szyfrowania komunikacji bezprzewodowej.
Operation Mode: upewnij się, że wybrałeś tryb Access Point.
Wireless Mode (tryb bezprzewodowy): wybierz standard, którego ma używać sieć. Jeśli
nie jesteś pewien który, wybierz 802.11 b/g/n..
SSID Profile (profil SSID): wybierz profil SSID który chcesz skonfigurować z dostępnej
listy.
Channel (kanał transmisji): Wybierz odpowiedni kanał transmisji..
Channel Width (szerokość pasma): wybierz szerokość pasma, której chcesz używać. Jeśli
nie jesteś pewien, wybierz 20/40 MHz.
8
NWA1100-N
2
Kliknij Apply żeby zachować wybrane ustawienia.
3
Otwórz zakładkę SSID. Jeśli chcesz skonfigurować zaawansowane ustawienia profilu
SSID (zmienić nazwę profilu, SSID czy zabezpieczenia), wybierz które i kliknij Edit.
4
Otwórz zakładkę Security (zabezpieczenia). Wybierz profil, który chcesz skonfigurować i
kliknij Edit.
9
NWA1100-N
5
Pojawi się okienko edycji dla wybranego profilu zabezpieczeń. Jeśli nie skonfigurujesz
zabezpieczeń bezprzewodowego dostępu każdy będzie mógł mieć dostęp do twojej sieci.
W tym miejscu możesz zmieniać ustawienia zabezpieczeń sieci bezprzewodowej.
Okienka, które wypełniasz mogą się różnić w zależności od typu zabezpieczeń, który
wybierasz w polu Security Mode (tryb zabezpieczeń). Wybierz None (żadne) jeśli nie
chcesz używać żadnych zabezpieczeń.
W przykładzie użyto zabezpieczenia WPA2 –PSK, w którym wszyscy klienci
bezprzewodowi muszą użyć tego samego wcześniej uzyskanego klucza aby podłączyć się
do sieci.
Upewnij się, że wszyscy klienci bezprzewodowi obsługują typ zabezpieczenia, który
ustawiłeś. Po skończeniu kliknij Apply.
Jeśli klienci bezprzewodowi nie mogą podłączyć się do sieci upewnij się, że
klienci i NWA 1100-N używają tych samych zabezpieczeń sieciowych.
10
NWA1100-N
Skonfiguruj ustawienia IP
1
Musisz ustawić adres IP swojego NWA 1100-N, by być w tej samej podsieci co twoja sieć.
Kliknij IP w panelu nawigacji.
Wybierz opcję Obtain IP Address Automatically (automatycznie uzyskaj adres IP) jeśli
chcesz by serwer DHCP twojej sieci automatycznie przypisał adres IP twojemu NWA
1100-N
Jeśli chcesz wybrać konkretny adres IP, wybierz opcję Use Fixed IP Address (ustalony
adres IP) i wpisz razem z adresami IP maski podsieci i bramy sieciowej.
Jeśli twój ISP posiada konkretne ustawienia DNS (Domain Name System), wpisz je w
sekcji System DNS Servers (serwery DNS systemu). Jeśli nie, zostaw domyślne
ustawienia.
Kliknij Apply. NWA 1100-N użyje teraz nowych ustawień; nie będziesz w stanie się z nim
połączyć używając domyślnego adresu IP.
Jeśli zmienisz adres IP NWA 1100-N, musisz użyć nowego adresu IP łącząc się z
konfiguratorem WWW. Po wybraniu opcji Obtain IP Address Automatically
(automatycznie uzyskaj adres IP), sprawdź jaki adres IP serwer DHCP przypisał twojemu
NWA 1100-N. Więcej informacji znajdziesz w instrukcjach serwera DHCP.
2
Jeśli zmieniłeś adres IP swojego komputera, wróć do poprzednich ustawień.
3
Jeśli to potrzebne, zmień ustawienia w stacjach bezprzewodowych tak by pasowały do
NWA 1100-N. Skonsultuj się z instrukcją swojego adaptera.
Po tych czynnościach NWA 1100-N jest gotowy do podłączenia wtyczki lub routera. Możesz to
zrobić od razu lub dopiero po podłączeniu antenek i zamontowaniu urządzenia.
11
NWA1100-N
Jeśli NWA 1100-N nie łączy się z siecią, upewnij się, że używa adresu IP tej
samej podsieci co przełącznik/router
12
NWA1100-N
Instalacja sprzętu
Podłączanie anten
Wkręć antenkę zgodnie z kierunkiem ruchu wskazówek zegara w
odpowiednie otwory na bokach urządzenia. Antenki powinny być
ustawione prostopadle do podłoża i równolegle względem siebie.
Upewnij się, że antenki są stabilnie wkręcone w łączniki.
Instalacja urządzenia
Generalnie najlepszym miejscem dla punktu dostępu jest środek obszaru planowanej sieci. Dla
lepszej pracy urządzenia zamontuj NWA 1100-N wysoko w miejscu, gdzie nie wystepują żadne
zakłócenia.
Mocowanie do ściany
Aby przymocować NWA 1100-N:
1
Wkręć w ścianę dwie śruby dołączone do zestawu, w odległości 60mm od siebie (patrz
rysunek, krok 3). Użyj śrub o łebkach szerokości 6-8 mm (0.24”-0.31”). Nie wkręcaj śrub do
końca, zostaw małą przerwę między głowką a ścianą. Przerwa musi być wystarczająca by
zmieściła się obudowa urządzenia i kabel przechodzący między nim a ścianą.
Upewnij się, że śruby są mocno wkręcone w ścianę i utrzymają ciężar urządzenia i
przewodów.
13
NWA1100-N
2
Podłącz kable.
Przełóż kable tyłem NWA 1100-N tak jak pokazano na rysunku.
lub
Poprowadź kable do góry i wzdłuż krawędzi sufitu.
3
Ustaw otwory z tyłu
NWA 1100-N równo z
śrubami w ścianie i
zawieś urządzenie.
14
NWA1100-N
Instalacja PoE (opcjonalnie)
PoE to możliwość zasilania NWA 1100-N przez kabel Ethernet 8-pin CAT 5, bez potrzeby
źródła zasilania w pobliżu.
Injector PoE (nie dołączony do zestawu) jest również potrzebny do zasilenia kabla Ethernet.
Zwiększa to elastyczność lokalizacji NWA 1100-N.
Na poniższym obrazku Z to twój NWA 1100-N, A to kabel Ethernet CAT 5, B to injector PoE i C
to kabel zasilania.
Aby zobaczyć certyfikacje produktu:
1.
Wejdź na stronę www.zyxel.com
2.
Wybierz swój produkt z listy dostępnych na stronie i przejdź na stronę tego produktu.
3.
Wybierz certyfikację, o której chcesz przeczytać.
Więcej informacji w Instrukcji Użytkownika na dołączonej płycie CD lub w materiałach do
ściągnięcia na www.zyxel.com.
Uważasz te instrukce za przydatne? Skomentuj: [email protected]
