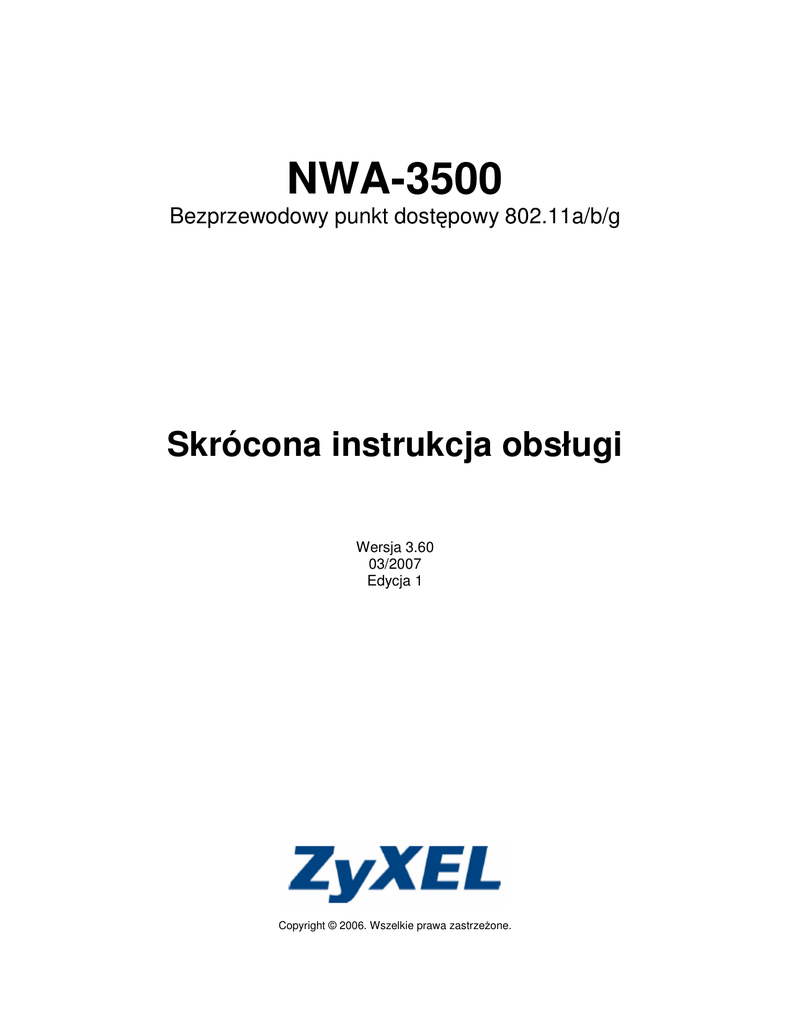

NWA-3500
Bezprzewodowy punkt dostępowy 802.11a/b/g
Skrócona instrukcja obsługi
Wersja 3.60
03/2007
Edycja 1
Copyright © 2006. Wszelkie prawa zastrzeżone.
NWA-3500 Skrócona instrukcja obsługi
Informacje ogólne
Niniejsza Skrócona instrukcja obsługi pokazuje, w jaki sposób podłączyć i
skonfigurować urządzenie NWA-3500 (oznaczone na schemacie literą Z) w sposób
umożliwiający bezpieczne podłączanie klientów bezprzewodowych do sieci
przewodowej. Więcej szczegółów na ten temat znajduje się w Podręczniku
użytkownika.
Podczas konfiguracji konieczne mogą być parametry dostępu do Internetu.
W celu skonfigurowania sieci bezprzewodowej należy:
1. Podłączyć sprzęt
2. Uruchomić aplikację Web Configurator
3. Skonfigurować urządzenie NWA-3500
4. Zainstalować sprzęt
5. Skonfigurować zasilanie przez sieć Ethernet (opcjonalnie)
-2-
NWA-3500 Skrócona instrukcja obsługi
1 Podłączanie sprzętu
1. W celu przeprowadzenia konfiguracji wstępnej, podłącz port ETHERNET do
komputera posługując się przewodem Ethernet.
2. Podłącz gniazdo zasilania POWER 12VDC do źródła prądu, posługując się
wyłącznie zasilaczem znajdującym się w zestawie.
Po zakończeniu konfiguracji wstępnej należy podłączyć port ETHERNET w
urządzeniu NWA-3500 do gniazdka Ethernet z dostępem do sieci.
1.1 DIODY LED
Podczas uruchamiania urządzenia diody WDS/SYS migają na czerwono. Gdy
urządzenie osiągnie stan gotowości, włącza się dioda ZyAIR i miga podczas
transmisji danych.
-3-
NWA-3500 Skrócona instrukcja obsługi
Jeżeli port ETHERNET jest prawidłowo podłączony, włącza się znajdująca się przy
nim dioda, która również miga w czasie transmisji danych. Jeżeli połączenie
ETHERNET odbywa się z prędkością 10Mb/s, włącza się zielona dioda LED,
natomiast jeżeli połączenie realizowane jest z prędkością 100Mb/s, wówczas włącza
żółta dioda LED.
?
Jeżeli dioda ZyAIR nie włącza się, należy sprawdzić, czy używany jest
prawidłowy zasilacz oraz czy jest on podłączony do właściwego źródła
zasilania. Należy odłączyć zasilacz i podłączyć go ponownie. Jeśli błąd się
powtarza, może to świadczyć o problemie sprzętowym. Należy
skontaktować się ze sprzedawcą.
Jeżeli nie włącza się żadna dioda ETHERNET, należy sprawdzić połączenie
kablowe z portem ETHERNET w urządzeniu NWA-3500. Należy również
sprawdzić, czy karta sieciowa w komputerze działa poprawnie.
2 Dostęp do aplikacji Web Configurator
Użyj przeglądarek Internet Explorer 6.0 lub Netscape Navigator 7.0 (albo
nowszych wersji) z włączoną obsługą JavaScript i wyłączoną blokadą
okienek wyskakujących.
2.1 Konfiguracja adresu IP komputera
Zanotuj aktualne ustawienia IP swojego komputera przed ich zmianą.
Najpierw skonfiguruj komputer w taki sposób, aby korzystał ze statycznego adresu IP
z przedziału 192.168.1.3 - 192.168.1.254, z maską podsieci 255.255.255.0. Dzięki
temu komputer będzie mógł się komunikować z urządzeniem NWA-3500. Informacje
na temat ustawiania adresu IP w komputerze można znaleźć w Podręczniku
użytkownika.
-4-
NWA-3500 Skrócona instrukcja obsługi
2.2 Logowanie się do aplikacji Web Configurator
Choć możliwe jest bezprzewodowe połączenie z NWA-3500, to jednak na
potrzeby konfiguracji początkowej zaleca się podłączenie komputera do
portu ETHERNET urządzenia.
1 Uruchom przeglądarkę. Wpisz
adres 192.168.1.1 (domyślny
adres IP urządzenia NWA-3500).
?
Jeżeli nie możesz połączyć się z aplikacją Web Configurator, sprawdzić, czy
adres IP oraz maski podsieci urządzenia NWA-3500 oraz komputera są w
tym samym przedziale adresów IP (zob. rozdział 2.1).
2 Kliknij Login (domyślne
hasło 1234 jest już wpisane).
3 Zmień hasło logowania,
wprowadzając nowe i
klikając Apply. Zanotuj nowe
hasło i przechowuj je w
bezpiecznym miejscu.
-5-
NWA-3500 Skrócona instrukcja obsługi
?
Jeżeli zmienisz hasło, a następnie je zapomnisz, konieczny będzie restart
urządzenia NWA-3500. Sposób użycia przycisku RESET został opisany w
Podręczniku użytkownika.
4 Kliknij Apply, żeby dla
większego bezpieczeństwa
zastąpić domyślny certyfikat
fabryczny; możesz również
kliknąć Ignore, jeżeli nie
chcesz zmieniać certyfikatu
w tym momencie.
5 Pojawi się ekran menu
głównego.
-6-
NWA-3500 Skrócona instrukcja obsługi
3 Konfiguracja urządzenia NWA-3500
3.1 Konfiguracja ustawień systemowych
1 Kliknij SYSTEM na panelu nawigacyjnym.
2 Pojawi się ekran SYSTEM > General
Pole System Name służy identyfikacji Twojego urządzenia NWA-3500 w sieci.
Należy wybrać charakterystyczną nazwę lub zostawić wartość domyślną tego pola.
Domain Name: wprowadź w tym polu nazwę domeny, jeżeli wymaga jej do
uwierzytelnienia Twój dostawca usług internetowych. W przeciwnym razie możesz
zostawić to pole puste lub ustawić jego wartość zgodnie z tym, co wyświetliło się
automatycznie.
DNS Server(s): jeżeli Twój dostawca usług internetowych przekazał Ci konkretne
ustawienia DNS, należy wybrać w tym miejscu opcję User-Defined i wprowadzić
podane parametry. W przeciwnym wypadku należy pozostawić wartości domyślne
tych pól.
3 Kliknij Apply.
-7-
NWA-3500 Skrócona instrukcja obsługi
Konfiguracja ustawień sieci bezprzewodowej
1 Kliknij WIRELESS na
panelu nawigacyjnym.
Pojawi się
następujący ekran
Żeby komunikacja bezprzewodowa była możliwa, stacje bezprzewodowe
oraz urządzenie NWA-3500 muszą używać tego samego identyfikatora
(SSID), identyfikatora kanału oraz ustawień szyfrowania.
WLAN Adaptor: należy wybrać opcję WLAN1.
Operating Mode: należy wybrać opcję Access Point.
802.11 Mode: wybierz standard komunikacji bezprzewodowej, z którego powinna
korzystać Twoja sieć. Jeżeli wszystkie urządzenia klienckie są zgodne ze
standardem IEEE 802.11a, wybierz 802.11a. W przeciwnym razie wybierz
802.11b+g.
Choose Channel ID: wybierz kanał komunikacji bezprzewodowej, z którego powinna
korzystać Twoja sieć. Jeżeli chcesz, żeby urządzenie NWA-3500 automatycznie
wybrało kanał, wybierz opcję Scan.
SSID Profile: Z rozwijanej listy wybierz profil SSID, który chcesz skonfigurować pod
kątem dostępu do sieci. W tym wypadku wybrano profil SSID03.
2 Kliknij Apply, aby zapisać zmiany.
-8-
NWA-3500 Skrócona instrukcja obsługi
3 Kliknij zakładkę SSID. Pojawi się następujący ekran
Sprawdź, czy wybrane
są domyślne ustawienia
profilu SSID03.
Domyślny identyfikator
sieci (SSID) to ZyXEL03,
zaś domyślne ustawienia
bezpieczeństwa (opcja
Security) to Security01.
Opcje Layer 2 Isolation
oraz Mac Filter są
domyślnie wyłączone
(Disable).
Jeżeli chcesz zmienić
ustawienia profilu SSID,
wybierz profil SSID03 i
kliknij Edit.
4 Kliknij zakładkę
Security. Sprawdź, czy
wybrana jest opcja
Security01 i kliknij Edit.
Jeżeli nie skonfigurujesz
zabezpieczeń
bezprzewodowych,
wówczas każdy będzie
mógł podłączyć się do
Twojej sieci.
-9-
NWA-3500 Skrócona instrukcja obsługi
5 W tym miejscu
można wprowadzić
ustawienia
zabezpieczeń sieci
bezprzewodowej.
Pola do wypełnienia
będą się różnić w
zależności od
rodzaju
zabezpieczeń
określonych w polu
Security Mode.
Wybierz opcję None, jeżeli nie chcesz korzystać z zabezpieczeń
bezprzewodowych. W niniejszym przykładzie zastosowano tryb zabezpieczeń
WPA2-PSK, w którym wszystkie bezprzewodowe urządzenia klienckie musza
korzystać z tego samego, wstępnie współdzielonego klucza, żeby dołączyć do
sieci. Należy sprawdzić, czy wszystkie klienckie urządzenia bezprzewodowe
obsługują taki typ zabezpieczeń, jaki ustawiłeś. Gdy skończysz, wciśnij Apply.
?
Jeżeli urządzenia klienckie nie mogą komunikować się bezprzewodowo z
siecią, sprawdź, czy używają takich samych ustawień zabezpieczeń
bezprzewodowych, jak urządzenie NWA-3500.
-10-
NWA-3500 Skrócona instrukcja obsługi
3.2 Konfiguracja ustawień IP
1 Adres IP urządzenia NWA-3500 musi należeć do tej samej podsieci, co Twoja sieć.
Kliknij IP na panelu nawigacyjnym.
Wybierz opcję Get
automatically from
DHCP, jeżeli chcesz,
żeby urządzenie
pobrało adres IP
automatycznie z
serwera DHCP
działającego w sieci.
Jeżeli chcesz użyć
konkretnego adresu
IP, wybierz opcję
Use fixed IP
address i wprowadź wybrany adres, łącznie z maską podsieci i adresem IP bramy.
Kliknij Apply. Od tej pory urządzenie NWA-3500 korzystać będzie z nowego adresu
IP i nie będzie możliwe podłączenie się do niego korzystając z domyślnego adresu IP.
Jeśli adres IP urządzenia NWA-3500 zostanie zmieniony, trzeba użyć
nowego adresu IP, by ponownie uzyskać dostęp do kreatora konfiguracji. W
przypadku wybrania opcji Get automatically from DHCP, należy sprawdzić
serwer DHCP, żeby określić adres IP przypisany urządzeniu NWA-3500.
Więcej informacji na ten temat znaleźć można w dokumentacji serwera
DHCP.
2 Jeżeli zmieniłeś adres IP komputera zgodnie z opisem w rozdziale 2.1, należy
teraz przywrócić wcześniejsze ustawienia.
3 Zmień ustawienia bezprzewodowe w urządzeniu klienckim, aby odpowiadały
parametrom wprowadzonym podczas konfiguracji NWA-3500. Należy w tym celu
zapoznać się z dokumentacją swojej bezprzewodowej karty sieciowej.
Urządzenie NWA-3500 jest już gotowe do podłączenia do przełącznika lub routera.
Czynność tę można przeprowadzić teraz lub po podłączeniu anten i zamontowaniu
NWA-3500.
?
Jeżeli urządzenie NWA-3500 nie może komunikować się z siecią, należy
sprawdzić, czy przypisany urządzeniu adres IP należy do tej samej podsieci,
co przełącznik / router.
-11-
NWA-3500 Skrócona instrukcja obsługi
4 Instalacja sprzętu
4.1 Podłączanie anten
Anteny należy przykręcić zgodnie z ruchem wskazówek
zegara do złącz antenowych, znajdujących się po
bokach NWA-3500. Anteny powinny być ustawione
prostopadle do podłoża i równolegle do siebie.
Należy sprawdzić, czy anteny są solidnie przykręcone
do złącz antenowych.
4.2 Montaż sprzętu
Ogólnie rzecz biorąc, najlepszym miejscem dla punktu dostępowego jest środek
obszaru, który powinien być objęty zasięgiem. W celu uzyskania lepszych
parametrów, należy zamontować urządzenie w wysoko położonym punkcie obszaru
wolnego od przeszkód.
Instalacja na ścianie
Postępuj zgodnie z poniższymi krokami, by zainstalować NWA-3500 na ścianie.
1 Wkręć dwie śruby (nie są dołączone) w ścianę w odległości 800 mm od siebie (zob.
rys. w kroku 3). Użyj śrub z łebkiem o przekroju 6mm ~ 8mm. Nie wkręcaj śrub w
ścianę aż do samego końca; zostaw niewielką szczelinę między główką śruby a
ścianą. Szczelina musi być wystarczająco duża, by główka śruby mogła się wsunąć
w prowadnice na urządzeniu, a przewody mogły zmieścić się z tyłu.
Należy upewnić się, że śruby są solidnie umieszczone w ścianie i
wystarczająco mocne, by utrzymać wagę urządzenia NWA-3500 razem z
przewodami połączeniowymi.
2 Dopasuj kable.
-12-
NWA-3500 Skrócona instrukcja obsługi
Przewody połączeniowe należy poprowadzić z tyłu urządzenia NWA-3500, zgodnie
z poniższą ilustracją.
LUB:
Poprowadzić przewody w górę i wzdłuż krawędzi sufitu.
3 Dopasuj otwory na
tylnej ściance NWA3500 do śrub na
ścianie. Zawieść
NWA-3500 na
śrubach.
5 Konfiguracja zasilania przez sieć Ethernet
(opcjonalnie)
Mechanizm Power over Ethernet (PoE) umożliwia zasilanie urządzenia NWA-3500
za pomocą 8-żyłowego przewodu Ethernet kategorii 5, dzięki czemu w pobliżu
urządzenia nie musi być gniazdka zasilającego. Konieczny jest również iniektor PoE
(nie jest dołączony), który służy do podłączenia zasilania do przewodu Ethernet.
Funkcja ta pozwala swobodniej wybrać miejsce instalacji urządzenia. W poniższym
schemacie literka Z oznacza urządzenie NWA-3500, A to przewód Ethernet kategorii
5, B to iniektor PoE, zaś C to przewód zasilający.
-13-
NWA-3500 Skrócona instrukcja obsługi
Urządzenie NWA-3500 można podłączyć do zasilania PoE przez port
ETHERNET ORAZ do źródła zasilania przez złącze POWER 12VDC. W
takim wypadku nie należy odłączać portu ETHERNET przed odłączeniem
portu POWER 12VDC. Spowoduje to restart urządzenia NWA-3500.
6 Oglądanie certyfikatów produktu
1 Przejdź pod adres www.zyxel.com.
2 Wybierz produkt z listy rozwijanej na stronie głównej firmy ZyXEL, aby przejść do
tego strony tego produktu.
3 Kliknij żądany certyfikat, aby go obejrzeć.
-14-
NWA-3500 Skrócona instrukcja obsługi
-15-
