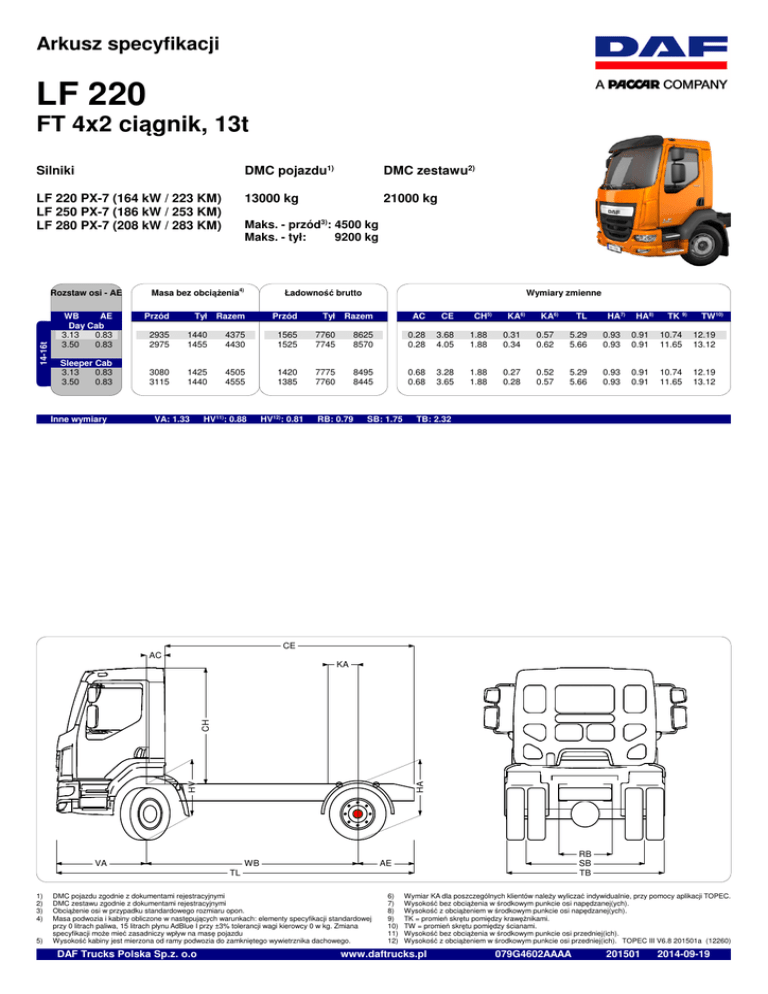

Arkusz specyfikacji
LF 220
FT 4x2 ciągnik, 13t
Silniki
DMC pojazdu1)
DMC zestawu2)
LF 220 PX-7 (164 kW / 223 KM)
LF 250 PX-7 (186 kW / 253 KM)
LF 280 PX-7 (208 kW / 283 KM)
13000 kg
21000 kg
14-16t
Rozstaw osi - AE
WB
AE
Day Cab
3.13
0.83
3.50
0.83
Sleeper Cab
3.13
0.83
3.50
0.83
Inne wymiary
Maks. - przód3): 4500 kg
Maks. - tył:
9200 kg
Masa bez obciążenia4)
Przód
Ładowność brutto
Tył Razem
Przód
Wymiary zmienne
Tył Razem
AC
CE
CH5)
KA6)
KA6)
TL
HA7)
HA8)
TK 9)
TW10)
2935
2975
1440
1455
4375
4430
1565
1525
7760
7745
8625
8570
0.28
0.28
3.68
4.05
1.88
1.88
0.31
0.34
0.57
0.62
5.29
5.66
0.93
0.93
0.91
0.91
10.74
11.65
12.19
13.12
3080
3115
1425
1440
4505
4555
1420
1385
7775
7760
8495
8445
0.68
0.68
3.28
3.65
1.88
1.88
0.27
0.28
0.52
0.57
5.29
5.66
0.93
0.93
0.91
0.91
10.74
11.65
12.19
13.12
VA: 1.33
HV11): 0.88
HV12): 0.81
RB: 0.79
SB: 1.75
TB: 2.32
CE
AC
HA
HV
CH
KA
VA
WB
RB
SB
TB
AE
TL
1)
2)
3)
4)
5)
DMC pojazdu zgodnie z dokumentami rejestracyjnymi
DMC zestawu zgodnie z dokumentami rejestracyjnymi
Obciążenie osi w przypadku standardowego rozmiaru opon.
Masa podwozia i kabiny obliczone w następujących warunkach: elementy specyfikacji standardowej
przy 0 litrach paliwa, 15 litrach płynu AdBlue I przy ±3% tolerancji wagi kierowcy 0 w kg. Zmiana
specyfikacji może mieć zasadniczy wpływ na masę pojazdu
Wysokość kabiny jest mierzona od ramy podwozia do zamkniętego wywietrznika dachowego.
DAF Trucks Polska Sp.z. o.o
6)
7)
8)
9)
10)
11)
12)
Wymiar KA dla poszczególnych klientów należy wyliczać indywidualnie, przy pomocy aplikacji TOPEC.
Wysokość bez obciążenia w środkowym punkcie osi napędzanej(ych).
Wysokość z obciążeniem w środkowym punkcie osi napędzanej(ych).
TK = promień skrętu pomiędzy krawężnikami.
TW = promień skrętu pomiędzy ścianami.
Wysokość bez obciążenia w środkowym punkcie osi przedniej(ich).
Wysokość z obciążeniem w środkowym punkcie osi przedniej(ich). TOPEC III V6.8 201501a (12260)
www.daftrucks.pl
079G4602AAAA
201501
2014-09-19
LF 220
FT 4x2 ciągnik, 13t
Podwozie
Rozstaw osi 3,13 m / zwis tylny 0,83 m; Wysokość podłuŜnicy 270 mm; Zbiornik
paliwa z tworzywa sztucznego; Zbiornik paliwa 1x 170 l; Pomost ze stopniem,
bardzo długi; Chlapacz; Przednia osłona podwozia.
Kabina z zewnątrz
Kabina Day Cab ze stalowym zderzakiem, barwioną szybą oraz elektrycznie
sterowanymi szybami bocznymi. Lusterka główne i szerokokątne ogrzewane
elektrycznie. Szerokość kabiny 2130 mm; Lusterko przednie; Lusterka regulowane
elektrycznie.
Opcjonalnie:
• WydłuŜona kabina Day Cab
• Światła przeciwmgielne i reflektory
• Kabina sypialna
dośw. zakręty
• Światła przeciwmgielne
Sprzęg i wyposażenie do podłączenia przyczepy
Pneumatyczne złącze przyczepy typu rozetowego; Złącze elektryczne przyczepy 24
V / 2x7 wtyków.
Aerodynamika
Opcjonalnie:
• Osłony boczne
• Miejsce na osłony boczne
• RóŜne typy spoilerów dachowych i
ich mocowania
Kolory
Kolor kabiny H3279 biały opalizujący; Panel reflekt. przedn. i zderzak: Stone Grey;
C4P500GRY Podwozie w kolorze szarym.
Opcjonalnie:
• Panel reflekt. przedn. i zderzak: kolor • Kolory kabiny i podwozia - patrz
kabiny
katalog kolorów
Wnętrze kabiny
Fotel kierowcy: zawieszenie pneumatyczne; Fotel zmiennika: sztywny, welurowy;
Schowek na komorze silnika.
Opcjonalnie:
• Podusz. pow. (kierowcy) i 2 napin.
• LeŜanka dolna, normalny poziom
pasów bezp.
• Dodatkowa nagrzewnica kabiny Air
• Kierownica, czarna skóra
Top 2000
• Wywietrznik dachowy, ręczne
• Klimatyzacja
sterowanie
• RóŜne typy siedzeń kierowcy i
• Wywietrznik dachowy, elektryczne
zmiennika
sterowanie
Wał odbioru mocy (WOM)
Opcjonalnie:
• RóŜne typy "PTO"/ róŜne pozycje
montaŜu
Zasilanie elektryczne
Alternator 80 A, akumulatory 2x125 Ah.
Opcjonalnie:
• Alternator 100 A
• Akumulatory 2x175Ah
Masa całkowita pojazdu i masa całkowita zestawu
Maks. techn. masa całk. poj. 13000 kg; Maks. techn. masa całk. zestawu 21000 kg.
Opcjonalnie:
• Maks. techn. masa całk. zestawu
• Maks. techn. masa całk. zestawu
24000 kg
28000 kg
• Maks. techn. masa całk. zestawu
26000 kg
Warunki zastosowania
Separator wilgoci, niepodgrzewany; Wlot powietrza na dole.
Opcjonalnie:
• Klimat zimny
• Wlot powietrza na dachu kabiny
Serwis i konserwacja
Pakiet gwarancyjny DAF MultiSupport Warranty Plus – układ napędowy, 1 rok na
cały pojazd (z wyjątkiem części eksploatacyjnych), w drugim i trzecim roku na układ
napędowy do 200 tys. km i 1 rok na naprawę awarii; Serwis ITS.
Dostawa pojazdu
Stand. zestaw narzędzi.
Komunikacja i zarządzanie inf. dotyczącymi jazdy
Przygotowanie dla złącza FMS; Tachograf cyfrowy, Stoneridge.
Opcjonalnie:
• RóŜni producenci i typy wyposaŜenia • Telefon TruckPhone
audio
Bezpieczeństwo i ochrona
Podstawowy układ immobilizera silnika.
Opcjonalnie:
• Sygnał ostrzegawczy cofania
• RóŜne klasy przepisów
bezpieczeństwa EC-ADR
Zawieszenie i osie
Oś przednia typu F60. Paraboliczne zawieszenie piórowe, wyposaŜone w
amortyzatory i stabilizator. Maks. obciąŜenie 4,5 tony; Tylna oś napędzana typu
SR10.26 z jedną redukcją i regulowanym 2-miechowym zawieszeniem
pneumatycznym sterowanym elektronicznie, wyposaŜonym w amortyzatory i
stabilizator. Maksymalne obciąŜenie 9,8 tony.
Koła i opony
Oś przednia 1: 265/70R19.5; Oś tylna 1: 265/70R19.5; Srebrnoszare pierścienie
ochronne kół.
Opcjonalnie:
• RóŜni producenci i typy opon
Układ napędowy
PX-7, 6-cylindrowy silnik wysokopręŜny o pojemności 6,7 l. Moc 164 kW (223 KM)
przy 1800–2300 obr./min, maks. moment obrotowy 850 Nm przy 1100–1800
obr./min; Emisja spalin Euro 6; Ręczna skrzynia biegów, 6 biegów; PrzełoŜenie
skrzyni biegów 6,58-0,78; PrzełoŜenie tylnej osi 4,56.
Opcjonalnie:
• Skrzynia biegów AS Tronic, 6
• Ręczna skrzynia biegów, 9 biegów
biegów
• Napęd bezpośredni skrzyni biegów
Układ hamulcowy
Hamulec wydechowy; Układ hamulcowy DAF.
MoŜliwość wyposaŜenia pojazdu w określoną funkcję dodatkową zaleŜy od jego
konfiguracji. Dostępność i specyfikacja tego pojazdu mogą się róŜnić w zaleŜności
od kraju. Szczegółowe informacje dostępne są u przedstawiciela DAF.
Firma DAF zastrzega sobie prawo wprowadzenia zmian bez wcześniejszego
powiadomienia.
