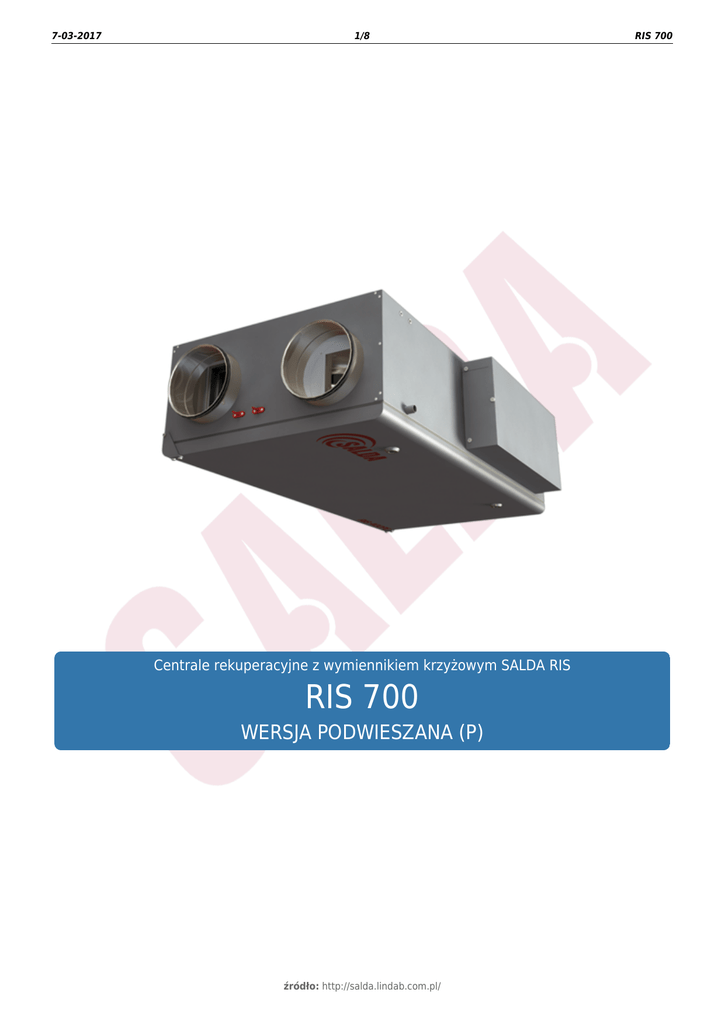

Centrale rekuperacyjne z wymiennikiem krzyżowym SALDA RIS
RIS 700
WERSJA PODWIESZANA (P)
źródło: http://salda.lindab.com.pl/
RIS 700
7-03-2017
2/8
RIS 700
Opis
Centrale rekuperacyjne RIS mają wysokosprawne krzyżowe wymienniki ciepła. Ich podstawowym zadaniem
jest wentylacja domów i innych pomieszczeń ogrzewanych. Wszystkimi wersjami można sterować poprzez
piloty zdalnego sterowania Stouch i Flex.
• Wymiennik krzyżowy wykonany w całości z aluminium.
• Energooszczędne i ciche wentylatory AC.
• Wydajność wymiennika krzyżowego do 57%.
• Nagrzewnica elektryczna lub wodna (opcja).
• Regulacja przepływu powietrza.
• Regulacja temperatury powietrza nawiewanego.
• Ochrona wymiennika ciepła przed zamarzaniem.
• Niski poziom hałasu.
• Izolacja akustyczna ścian: 30 mm.
• Obudowa: malowana proszkowo RAL 7040.
• Łatwy montaż.
źródło: http://salda.lindab.com.pl/
7-03-2017
3/8
RIS 700
Dane techniczne
Wersja z nagrzewnicą elektryczną
RIS 700 PE 3.0
Wydajność/spręż
Nagrzewnica
- faza, napięcie
- moc
Nagrzewnica wstępna do wymiennika ciepła
Wentylatory
- wywiew
- nawiew
- faza, napięcie
[m³/h]/[Pa]
570/100
[50Hz/V]
~1, 230
[kW]
3,0
[kW]
1,2
[50Hz/V]
~1, 230
- moc/prąd
[kW/A]
- prędkość wentylatora
[min ]
2000
- moc/prąd
[kW/A]
0,255/1,12
- prędkość wentylatora
[min-1]
2000
-1
0,255/1,12
Klasa ochrony silnika
IP-44
Sprawność cieplna
57%
Maks. zużycie energii
[kW/A]
Sterowanie automatyczne
4,68/20,50
zintegrowane
Klasa filtra wywiewnego
M5
Klasa filtra nawiewnego
M5
Izolacja cieplna
Waga
[mm]
[kg]
Zgodność z ERP
30
57,0
2013
Eksploatacja
w pomieszczeniu
źródło: http://salda.lindab.com.pl/
7-03-2017
4/8
RIS 700
Wersja z nagrzewnicą wodną
RIS 700 PW 3.0
Wydajność/spręż
[m³/h]/[Pa]
Nagrzewnica
AVS 250
Nagrzewnica wstępna do wymiennika ciepła
Wentylatory
- wywiew
- nawiew
570/100
- faza, napięcie
[kW]
[50Hz/V]
1,2
~1, 230
- moc/prąd
[kW/A]
0,255/1,12
- prędkość wentylatora
[min-1]
2000
- moc/prąd
[kW/A]
0,255/1,12
- prędkość wentylatora
[min ]
2000
-1
Klasa ochrony silnika
IP-44
Sprawność cieplna
57%
Maks. zużycie energii
[kW/A]
Sterowanie automatyczne
1,71/7,46
zintegrowane
Klasa filtra wywiewnego
M5
Klasa filtra nawiewnego
M5
Izolacja cieplna
[mm]
Waga
[kg]
Zgodność z ERP
30
57,0
2013
Eksploatacja
w pomieszczeniu
źródło: http://salda.lindab.com.pl/
7-03-2017
5/8
RIS 700
Charakterystyka akustyczna
Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz
250 Hz
500 Hz
1 kHz
2 kHz
4 kHz
8 kHz
Wlot
76
55
63
70
73
67
68
60
Wylot
61
52
59
52
45
44
39
27
Do otoczenia
53
42
46
47
45
44
42
34
Pomiary przy 556 m³/h, 106 Pa
Zakres temperatur przepływu powietrza od -20°C do +40°C
Sprawność cieplna RIS 700 PE została zmierzona przy 700m³/h (warunki wewn. +20°C|60%, warunki zewn. -20°C|90%).
Sprawność cieplna RIS 700 PW została zmierzona przy 700m³/h (warunki wewn. +20°C|60%, warunki zewn. -20°C|90%).
Wydajność/spręż - wartości mierzone w punkcie pracy.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.
źródło: http://salda.lindab.com.pl/
7-03-2017
6/8
RIS 700
Wymiary
W
W1
W2
W3
H
H1
H2
H3
E
L
S
ØD
300 mm 134 mm 134 mm 644 mm 775 mm 190 mm 190 mm 75 mm 1040 mm 1200 mm 752 mm 250 mm
źródło: http://salda.lindab.com.pl/
7-03-2017
7/8
Schematy funkcyjne
Wersja z nagrzewnicą elektryczną* - widok od strony klapy serwisowej
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
IV - wentylator wywiewu
PV - wentylator nawiewu
PR - krzyżowy wymiennik ciepła
KE - nagrzewnica elektryczna
PE - nagrzewnica do wymiennika ciepła zapobiegająca zamarzaniu
PF - filtr powietrza nawiewanego
IF - filtr wyciągu powietrza
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik temperatury i wilgotności
Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewu
PV - wentylator nawiewu
PR - krzyżowy wymiennik ciepła
PE - nagrzewnica do wymiennika ciepła zapobiegająca zamarzaniu
PF - filtr powietrza nawiewanego
IF - filtr wyciągu powietrza
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik temperatury i wilgotności
M1 - dodatkowy zawór mieszający i siłownik (opcja)
TV - czujnik przeciwzamrożeniowy (opcja)
T1 - termostat przeciwzamrożeniowy (opcja)
źródło: http://salda.lindab.com.pl/
RIS 700
7-03-2017
8/8
RIS 700
* W modelu tym można stosować kasetę letnią, która służy do zamykania wymiennika w porach roku, kiedy odzysk ciepła nie daje
korzyści.
