RIS 400 - Centrale wentylacyjne SALDA

4-03-2017
1/8

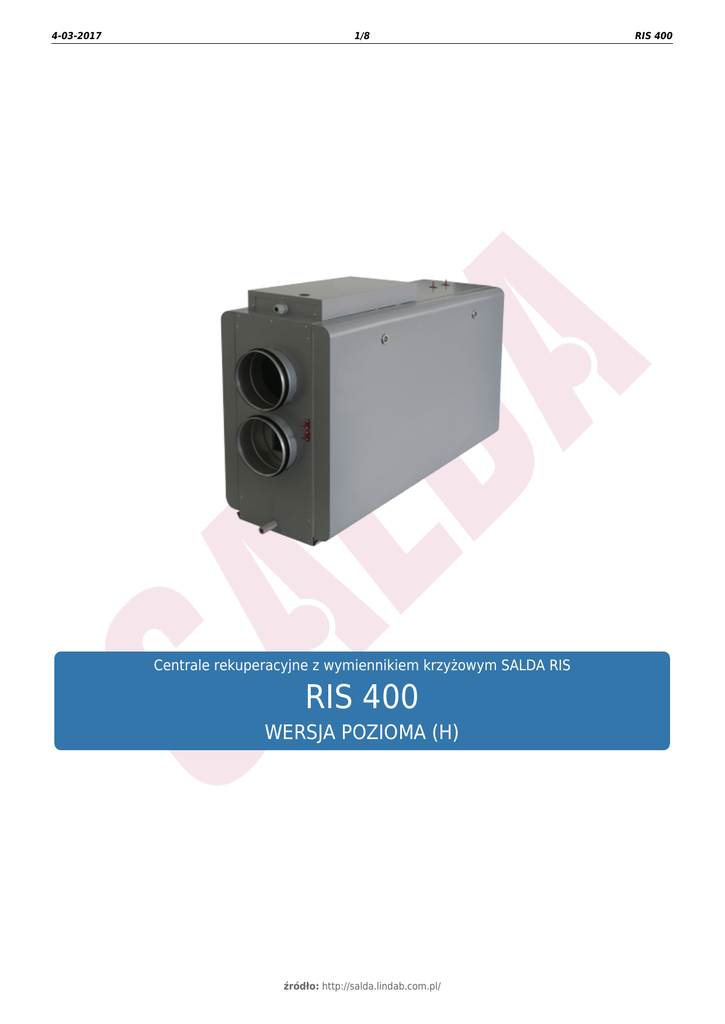

Centrale rekuperacyjne z wymiennikiem krzyżowym SALDA RIS
RIS 400
WERSJA POZIOMA (H)
źródło: http://salda.lindab.com.pl/
RIS 400
4-03-2017
2/8
RIS 400
Opis
Centrale rekuperacyjne RIS mają wysokosprawne krzyżowe wymienniki ciepła. Ich podstawowym zadaniem
jest wentylacja domów i innych pomieszczeń ogrzewanych. Wszystkimi wersjami można sterować poprzez
piloty zdalnego sterowania Stouch i Flex.
• Wymiennik krzyżowy wykonany w całości z aluminium.
• Energooszczędne i ciche wentylatory AC.
• Wydajność wymiennika krzyżowego do 60%.
• Nagrzewnica elektryczna lub wodna (opcja).
• Regulacja przepływu powietrza.
• Regulacja temperatury powietrza nawiewanego.
• Ochrona wymiennika ciepła przed zamarzaniem.
• Niski poziom hałasu.
• Izolacja akustyczna ścian: 50 mm.
• Obudowa: malowana proszkowo RAL 7040.
• Łatwy montaż.
źródło: http://salda.lindab.com.pl/
4-03-2017
3/8
RIS 400
Dane techniczne
Wersja z nagrzewnicą elektryczną
RIS 400 HE 3.0
Wydajność/spręż
Nagrzewnica
- faza, napięcie
- moc
Nagrzewnica wstępna do wymiennika ciepła
Wentylatory
- wywiew
- nawiew
- faza, napięcie
[m³/h]/[Pa]
400/130
[50Hz/V]
~1, 230
[kW]
2,0
[kW]
1,0
[50Hz/V]
- moc/prąd
[kW/A]
- prędkość wentylatora
[min ]
2100
- moc/prąd
[kW/A]
0,199/0,87
- prędkość wentylatora
[min-1]
1850
-1
Klasa ochrony silnika
0,162/0,70
IP-54/IP-44
Sprawność cieplna
Maks. zużycie energii
~1, 230
60%
[kW/A]
Sterowanie automatyczne
3,36/14,61
zintegrowane
Klasa filtra wywiewnego
G4
Klasa filtra nawiewnego
M5
Izolacja cieplna
Waga
[mm]
[kg]
Zgodność z ERP
50
48,0
2013
Eksploatacja
w pomieszczeniu
źródło: http://salda.lindab.com.pl/
4-03-2017
4/8
RIS 400
Wersja z nagrzewnicą wodną
RIS 400 HW 3.0
Wydajność/spręż
Nagrzewnica
[m³/h]/[Pa]
- moc
[kW]
2,7
- temp. wody Twlot/Twylot
[°C]
+80/+60
- przepływ wody
[l/s]
0,03
- spadek ciśnienia wody
[kPa]
2,47
- wartość kvs
[m³/s]
0,7
[kW]
1,0
Nagrzewnica wstępna do wymiennika ciepła
Wentylatory
- wywiew
- nawiew
400/180
- faza, napięcie
[50Hz/V]
~1, 230
- moc/prąd
[kW/A]
0,161/0,7
- prędkość wentylatora
[min-1]
2100
- moc/prąd
[kW/A]
0,194/0,85
- prędkość wentylatora
[min-1]
1850
Klasa ochrony silnika
IP-54
Sprawność cieplna
60%
Maks. zużycie energii
[kW/A]
Sterowanie automatyczne
1,35/5,90
zintegrowane
Klasa filtra wywiewnego
G4
Klasa filtra nawiewnego
M5
Izolacja cieplna
Waga
[mm]
[kg]
Zgodność z ERP
50
48,0
2013
Eksploatacja
w pomieszczeniu
źródło: http://salda.lindab.com.pl/
4-03-2017
5/8
RIS 400
Charakterystyka akustyczna
Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz
250 Hz
500 Hz
1 kHz
2 kHz
4 kHz
8 kHz
Wlot
72
69
63
62
64
61
59
55
Wylot
56
49
51
52
45
44
39
35
Do otoczenia
51
42
45
46
43
41
37
35
Pomiary przy 413 m³/h, 120 Pa
Zakres temperatur przepływu powietrza od -20°C do +40°C
Sprawność cieplna RIS 400 HE została zmierzona przy 400m³/h (warunki wewn. +20°C|60%, warunki zewn. -20°C|90%).
Sprawność cieplna RIS 400 HW została zmierzona przy 400m³/h (warunki wewn. +20°C|60%, warunki zewn. -20°C|90%).
Wydajność/spręż - wartości mierzone w punkcie pracy.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.
źródło: http://salda.lindab.com.pl/
4-03-2017
6/8
RIS 400
Wymiary
L
W
H
ØD
H1
H2
F
RIS 400 HE 3.0
1000 mm
354 mm
600 mm
160 mm
30 mm
55 mm
30 mm
RIS 400 HW 3.0
1170 mm
354 mm
600 mm
160 mm
30 mm
55 mm
30 mm
źródło: http://salda.lindab.com.pl/
4-03-2017
7/8
Schematy funkcyjne
Wersja z nagrzewnicą elektryczną*
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
IV - wentylator wywiewu
PV - wentylator nawiewu
PR - krzyżowy wymiennik ciepła
KE - nagrzewnica elektryczna
PE - nagrzewnica do wymiennika ciepła zapobiegająca zamarzaniu
PF - filtr powietrza nawiewanego
IF - filtr wyciągu powietrza
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik temperatury i wilgotności
Wersja z nagrzewnicą wodną*
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
IV - wentylator wywiewu
PV - wentylator nawiewu
PR - krzyżowy wymiennik ciepła
KV - nagrzewnica wodna
PE - nagrzewnica do wymiennika ciepła zapobiegająca zamarzaniu
PF - filtr powietrza nawiewanego
IF - filtr wyciągu powietrza
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik temperatury i wilgotności
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
TJ - czujnik temperatury powietrza nawiewanego
M1 - dodatkowy zawór mieszający i siłownik (opcja)
źródło: http://salda.lindab.com.pl/
RIS 400
4-03-2017
8/8
RIS 400
* W modelu tym można stosować kasetę letnią, która służy do zamykania wymiennika w porach roku, kiedy odzysk ciepła nie daje
korzyści.
