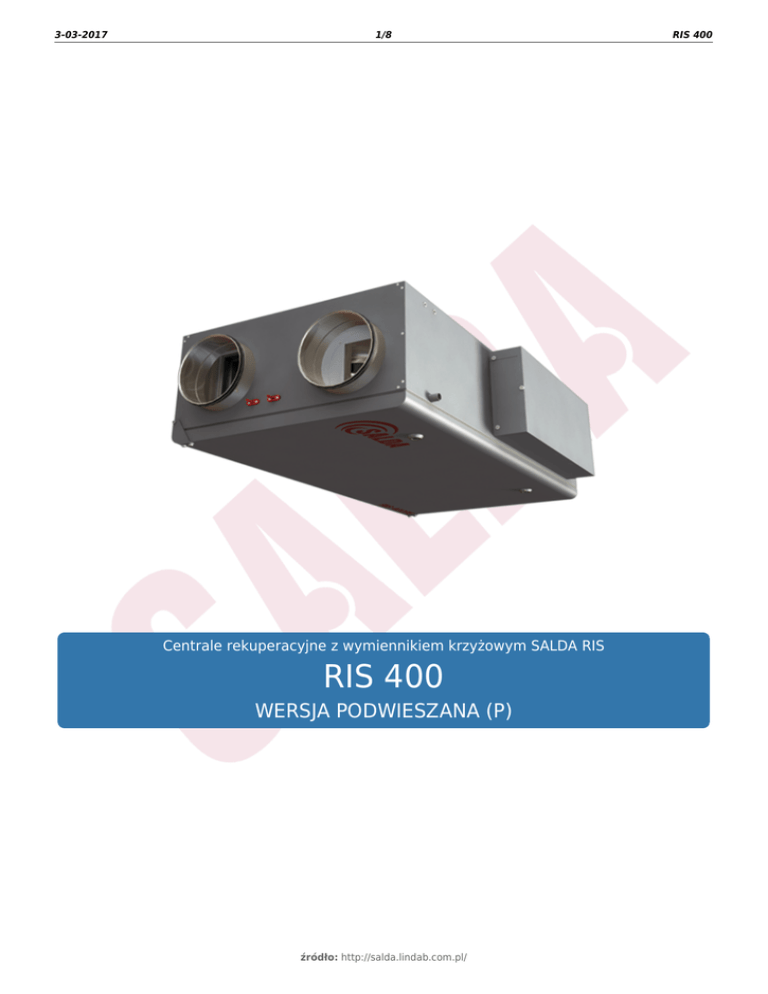

RIS 400 - karta katalogowa - Centrale wentylacyjne SALDA

3-03-2017
1/8
Centrale rekuperacyjne z wymiennikiem krzyżowym SALDA RIS
RIS 400
WERSJA PODWIESZANA (P)
źródło: http://salda.lindab.com.pl/
RIS 400
3-03-2017
2/8
RIS 400
Opis
Centrale rekuperacyjne RIS mają wysokosprawne krzyżowe wymienniki ciepła. Ich podstawowym zadaniem
jest wentylacja domów i innych pomieszczeń ogrzewanych. Wszystkimi wersjami można sterować poprzez
piloty zdalnego sterowania Stouch i Flex.
• Wymiennik krzyżowy wykonany w całości z aluminium.
• Energooszczędne i ciche wentylatory AC.
• Wydajność wymiennika krzyżowego do 75%.
• Nagrzewnica elektryczna lub wodna (opcja).
• Regulacja przepływu powietrza.
• Regulacja temperatury powietrza nawiewanego.
• Ochrona wymiennika ciepła przed zamarzaniem.
• Niski poziom hałasu.
• Izolacja akustyczna ścian: 30 mm.
• Obudowa: malowana proszkowo RAL 7040.
• Łatwy montaż.
źródło: http://salda.lindab.com.pl/
3-03-2017
3/8
RIS 400
Dane techniczne
Wersja z nagrzewnicą elektryczną
RIS 400 PE 3.0
Wydajność/spręż
Nagrzewnica
- faza, napięcie
- moc
Nagrzewnica wstępna do wymiennika ciepła
Wentylatory
- wywiew
- nawiew
- faza, napięcie
[m³/h]/[Pa]
390/100
[50Hz/V]
~1, 230
[kW]
2,0
[kW]
1,0
[50Hz/V]
~1, 230
- moc/prąd
[kW/A]
- prędkość wentylatora
[min ]
1850
- moc/prąd
[kW/A]
0,225/1,10
- prędkość wentylatora
[min-1]
1850
-1
0,225/1,10
Klasa ochrony silnika
IP-44
Sprawność cieplna
75%
Maks. zużycie energii
[kW/A]
Sterowanie automatyczne
3,45/15,24
zintegrowane
Klasa filtra wywiewnego
M5
Klasa filtra nawiewnego
M5
Izolacja cieplna
Waga
[mm]
[kg]
Zgodność z ERP
30
42,0
2013
Eksploatacja
w pomieszczeniu
źródło: http://salda.lindab.com.pl/
3-03-2017
4/8
RIS 400
Wersja z nagrzewnicą wodną
RIS 400 PW 3.0
Wydajność/spręż
[m³/h]/[Pa]
Nagrzewnica
AVS 160
Nagrzewnica wstępna do wymiennika ciepła
Wentylatory
- wywiew
- nawiew
390/100
- faza, napięcie
[kW]
[50Hz/V]
1,0
~1, 230
- moc/prąd
[kW/A]
0,225/1,10
- prędkość wentylatora
[min-1]
1850
- moc/prąd
[kW/A]
0,225/1,10
- prędkość wentylatora
[min ]
1850
-1
Klasa ochrony silnika
IP-44
Sprawność cieplna
75%
Maks. zużycie energii
[kW/A]
Sterowanie automatyczne
1,45/6,55
zintegrowane
Klasa filtra wywiewnego
M5
Klasa filtra nawiewnego
M5
Izolacja cieplna
[mm]
Waga
[kg]
Zgodność z ERP
30
42,0
2013
Eksploatacja
w pomieszczeniu
źródło: http://salda.lindab.com.pl/
3-03-2017
5/8
RIS 400
Charakterystyka akustyczna
Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz
250 Hz
500 Hz
1 kHz
2 kHz
4 kHz
8 kHz
Wlot
68
52
62
63
57
61
55
51
Wylot
55
42
48
52
46
42
39
31
Do otoczenia
48
36
41
44
40
38
35
30
Pomiary przy 380 m³/h, 108 Pa
Zakres temperatur przepływu powietrza od -20°C do +40°C
Sprawność cieplna RIS 400 PE została zmierzona przy 400m³/h (warunki wewn. +20°C|60%, warunki zewn. -20°C|90%).
Sprawność cieplna RIS 400 PW została zmierzona przy 400m³/h (warunki wewn. +20°C|60%, warunki zewn. -20°C|90%).
Wydajność/spręż - wartości mierzone w punkcie pracy.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.
źródło: http://salda.lindab.com.pl/
3-03-2017
6/8
RIS 400
Wymiary
W
W1
W2
W3
H
H1
H2
H3
E
L
S
ØD
264 mm
125 mm
140 mm
484 mm
615 mm
125 mm
120 mm
75 mm
830 mm
970 mm
592 mm
160 mm
źródło: http://salda.lindab.com.pl/
3-03-2017
7/8
Schematy funkcyjne
Wersja z nagrzewnicą elektryczną* - widok od strony klapy serwisowej
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
IV - wentylator wywiewu
PV - wentylator nawiewu
PR - krzyżowy wymiennik ciepła
KE - nagrzewnica elektryczna
PE - nagrzewnica do wymiennika ciepła zapobiegająca zamarzaniu
PF - filtr powietrza nawiewanego
IF - filtr wyciągu powietrza
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik temperatury i wilgotności
Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewu
PV - wentylator nawiewu
PR - krzyżowy wymiennik ciepła
PE - nagrzewnica do wymiennika ciepła zapobiegająca zamarzaniu
PF - filtr powietrza nawiewanego
IF - filtr wyciągu powietrza
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik temperatury i wilgotności
M1 - dodatkowy zawór mieszający i siłownik (opcja)
TV - czujnik przeciwzamrożeniowy (opcja)
T1 - termostat przeciwzamrożeniowy (opcja)
źródło: http://salda.lindab.com.pl/
RIS 400
3-03-2017
8/8
RIS 400
* W modelu tym można stosować kasetę letnią, która służy do zamykania wymiennika w porach roku, kiedy odzysk ciepła nie daje
korzyści.
