RIS 1000 - Centrale wentylacyjne SALDA

4-03-2017
1/7

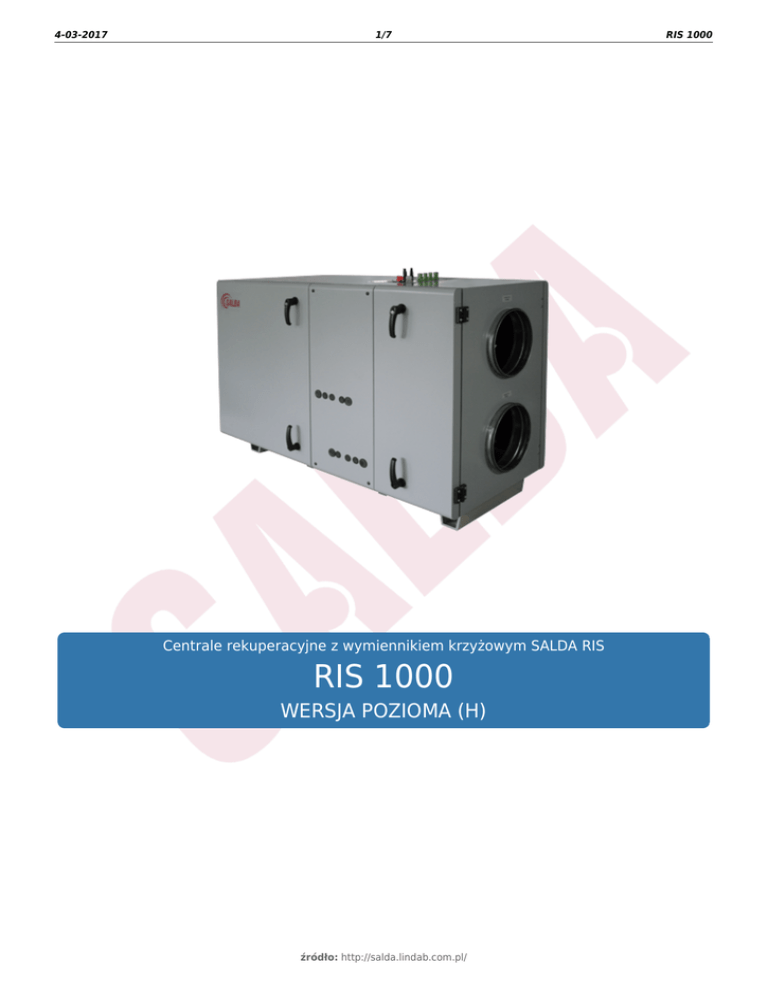

Centrale rekuperacyjne z wymiennikiem krzyżowym SALDA RIS
RIS 1000
WERSJA POZIOMA (H)
źródło: http://salda.lindab.com.pl/
RIS 1000
4-03-2017
2/7
RIS 1000
Opis
Centrale rekuperacyjne RIS mają wysokosprawne krzyżowe wymienniki ciepła. Ich podstawowym zadaniem
jest wentylacja domów i innych pomieszczeń ogrzewanych. Wszystkimi wersjami można sterować poprzez
piloty zdalnego sterowania Stouch i Flex.
• Wymiennik krzyżowy wykonany w całości z aluminium.
• Energooszczędne i ciche wentylatory AC.
• Wydajność wymiennika krzyżowego do 54%.
• Nagrzewnica elektryczna lub wodna (opcja).
• Regulacja przepływu powietrza.
• Regulacja temperatury powietrza nawiewanego.
• Ochrona wymiennika ciepła przed zamarzaniem.
• Niski poziom hałasu.
• Izolacja akustyczna ścian: 50 mm.
• Obudowa: malowana proszkowo RAL 7040.
• Łatwy montaż.
źródło: http://salda.lindab.com.pl/
4-03-2017
3/7
RIS 1000
Dane techniczne
Wersja z nagrzewnicą elektryczną
RIS 1000 HE 3.0
Wydajność/spręż
Nagrzewnica
- faza, napięcie
- moc
Wentylatory
- wywiew
- nawiew
[m³/h]/[Pa]
900/150
[50Hz/V]
~3, 400
[kW]
- faza, napięcie
[50Hz/V]
6,0
~1, 230
- moc/prąd
[kW/A]
0,230/1,0
- prędkość wentylatora
[min ]
2650
- moc/prąd
[kW/A]
0,226/0,98
- prędkość wentylatora
[min ]
2650
-1
-1
Klasa ochrony silnika
IP-44
Sprawność cieplna
54%
Maks. zużycie energii
[kW/A]
Sterowanie automatyczne
zintegrowane
Klasa filtra wywiewnego
M5
Klasa filtra nawiewnego
Izolacja cieplna
Waga
6,45/10,64
M5
[mm]
[kg]
Zgodność z ERP
50
152,0
-
Eksploatacja
w pomieszczeniu
źródło: http://salda.lindab.com.pl/
4-03-2017
4/7
RIS 1000
Wersja z nagrzewnicą wodną
RIS 1000 HW 3.0
Wydajność/spręż
Nagrzewnica
[m³/h]/[Pa]
- moc
[kW]
6,75
- temp. wody Twlot/Twylot
[°C]
+80/+60
- przepływ wody
[l/s]
0,08
- spadek ciśnienia wody
[kPa]
1,8
- wartość kvs
Wentylatory
- wywiew
- nawiew
900/130
- faza, napięcie
[m³/s]
[50Hz/V]
2,2
~1, 230
- moc/prąd
[kW/A]
0,214/0,93
- prędkość wentylatora
[min ]
2650
- moc/prąd
[kW/A]
0,228/1,0
- prędkość wentylatora
[min-1]
2650
-1
Klasa ochrony silnika
IP-44
Sprawność cieplna
Maks. zużycie energii
54%
[kW/A]
Sterowanie automatyczne
0,44/1,98
zintegrowane
Klasa filtra wywiewnego
M5
Klasa filtra nawiewnego
M5
Izolacja cieplna
Waga
[mm]
[kg]
Zgodność z ERP
50
152,0
-
Eksploatacja
w pomieszczeniu
źródło: http://salda.lindab.com.pl/
4-03-2017
5/7
RIS 1000
Charakterystyka akustyczna
Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz
250 Hz
500 Hz
1 kHz
2 kHz
4 kHz
8 kHz
Wlot
75
69
65
69
70
66
59
56
Wylot
58
52
50
53
51
46
41
35
Do otoczenia
55
48
45
50
48
44
38
34
Pomiary przy 1050 m³/h, 90 Pa
Zakres temperatur przepływu powietrza od -20°C do +40°C
Sprawność cieplna RIS 1000 HE została zmierzona przy 1000m³/h (warunki wewn. +20°C|60%, warunki zewn. -20°C|90%).
Sprawność cieplna RIS 1000 HW została zmierzona przy 1000m³/h (warunki wewn. +20°C|60%, warunki zewn. -20°C|90%).
Wydajność/spręż - wartości mierzone w punkcie pracy.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.
źródło: http://salda.lindab.com.pl/
4-03-2017
6/7
RIS 1000
Wymiary
L
W
1500 mm
H
645 mm
ØD
865 mm
H1
315 mm
źródło: http://salda.lindab.com.pl/
F
70 mm
40 mm
4-03-2017
7/7
Schematy funkcyjne
Wersja z nagrzewnicą elektryczną
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
IV - wentylator wywiewu
PV - wentylator nawiewu
PR - krzyżowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr powietrza nawiewanego
IF - filtr wyciągu powietrza
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik temperatury i wilgotności
P - presostat
M - siłownik przepustnicy by-pass
Wersja z nagrzewnicą wodną
A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz
IV - wentylator wywiewu
PV - wentylator nawiewu
PR - krzyżowy wymiennik ciepła
KV - nagrzewnica wodna
PF - filtr powietrza nawiewanego
IF - filtr wyciągu powietrza
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik temperatury i wilgotności
P - presostat
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
M - siłownik przepustnicy by-pass
M1 - dodatkowy zawór mieszający i siłownik (opcja)
źródło: http://salda.lindab.com.pl/
