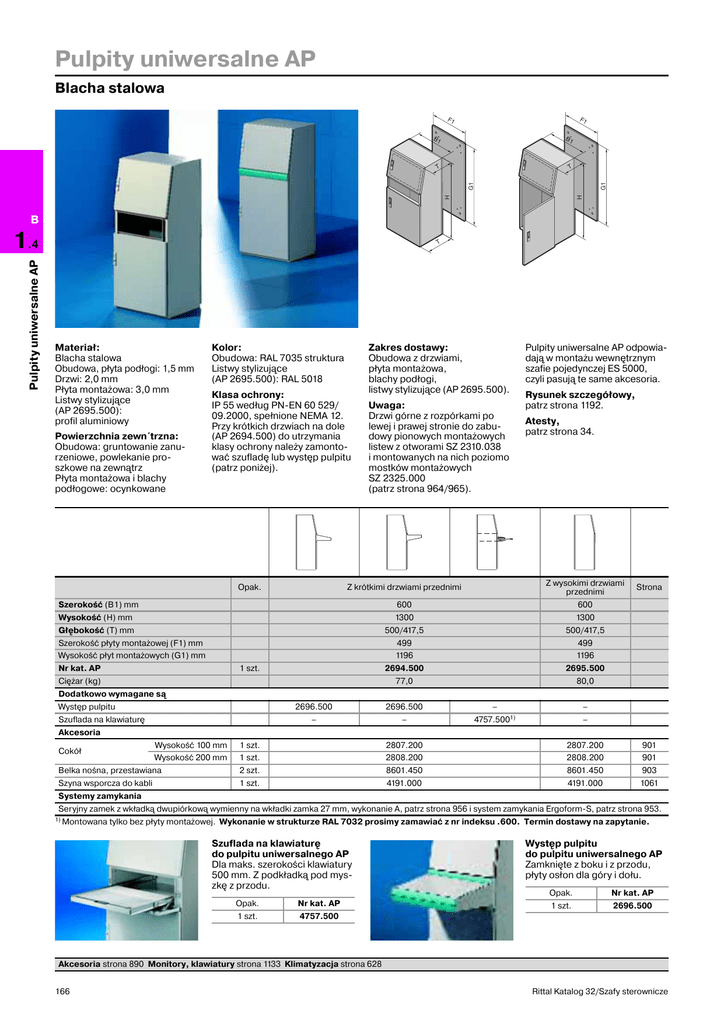

Katalog pulpity uniwersalne Rittal AP

Pulpity uniwersalne AP
Blacha stalowa
F1
F1
T
T
H
H
G1
B1
G1
B1
B
Pulpity uniwersalne AP
1.4
T
Materiał:
Blacha stalowa
Obudowa, płyta podłogi: 1,5 mm
Drzwi: 2,0 mm
Płyta montażowa: 3,0 mm
Listwy stylizujące
(AP 2695.500):
profil aluminiowy
Powierzchnia zewn´trzna:
Obudowa: gruntowanie zanurzeniowe, powlekanie proszkowe na zewnątrz
Płyta montażowa i blachy
podłogowe: ocynkowane
Kolor:
Obudowa: RAL 7035 struktura
Listwy stylizujące
(AP 2695.500): RAL 5018
Klasa ochrony:
IP 55 według PN-EN 60 529/
09.2000, spełnione NEMA 12.
Przy krótkich drzwiach na dole
(AP 2694.500) do utrzymania
klasy ochrony należy zamontować szufladę lub występ pulpitu
(patrz poniżej).
Opak.
Zakres dostawy:
Obudowa z drzwiami,
płyta montażowa,
blachy podłogi,
listwy stylizujące (AP 2695.500).
Uwaga:
Drzwi górne z rozpórkami po
lewej i prawej stronie do zabudowy pionowych montażowych
listew z otworami SZ 2310.038
i montowanych na nich poziomo
mostków montażowych
SZ 2325.000
(patrz strona 964/965).
Pulpity uniwersalne AP odpowiadają w montażu wewnętrznym
szafie pojedynczej ES 5000,
czyli pasują te same akcesoria.
Rysunek szczegółowy,
patrz strona 1192.
Atesty,
patrz strona 34.
Z krótkimi drzwiami przednimi
Z wysokimi drzwiami
przednimi
600
600
Szerokość (B1) mm
Wysokość (H) mm
1300
1300
Głębokość (T) mm
500/417,5
500/417,5
Szerokość płyty montażowej (F1) mm
499
499
Wysokość płyt montażowych (G1) mm
1196
1196
2694.500
2695.500
77,0
80,0
Nr kat. AP
1 szt.
Ciężar (kg)
Strona
Dodatkowo wymagane są
Występ pulpitu
Szuflada na klawiaturę
2696.500
2696.500
–
–
–
–
4757.5001)
–
Akcesoria
Wysokość 100 mm
1 szt.
2807.200
2807.200
901
Wysokość 200 mm
1 szt.
2808.200
2808.200
901
Belka nośna, przestawiana
2 szt.
8601.450
8601.450
903
Szyna wsporcza do kabli
1 szt.
4191.000
4191.000
1061
Cokół
Systemy zamykania
Seryjny zamek z wkładką dwupiórkową wymienny na wkładki zamka 27 mm, wykonanie A, patrz strona 956 i system zamykania Ergoform-S, patrz strona 953.
1) Montowana
tylko bez płyty montażowej. Wykonanie w strukturze RAL 7032 prosimy zamawiać z nr indeksu .600. Termin dostawy na zapytanie.
Szuflada na klawiaturę
do pulpitu uniwersalnego AP
Dla maks. szerokości klawiatury
500 mm. Z podkładką pod myszkę z przodu.
Opak.
Nr kat. AP
1 szt.
4757.500
Występ pulpitu
do pulpitu uniwersalnego AP
Zamknięte z boku i z przodu,
płyty osłon dla góry i dołu.
Opak.
Nr kat. AP
1 szt.
2696.500
Akcesoria strona 890 Monitory, klawiatury strona 1133 Klimatyzacja strona 628
